Мікросмужкова антена еліптичної поляризації

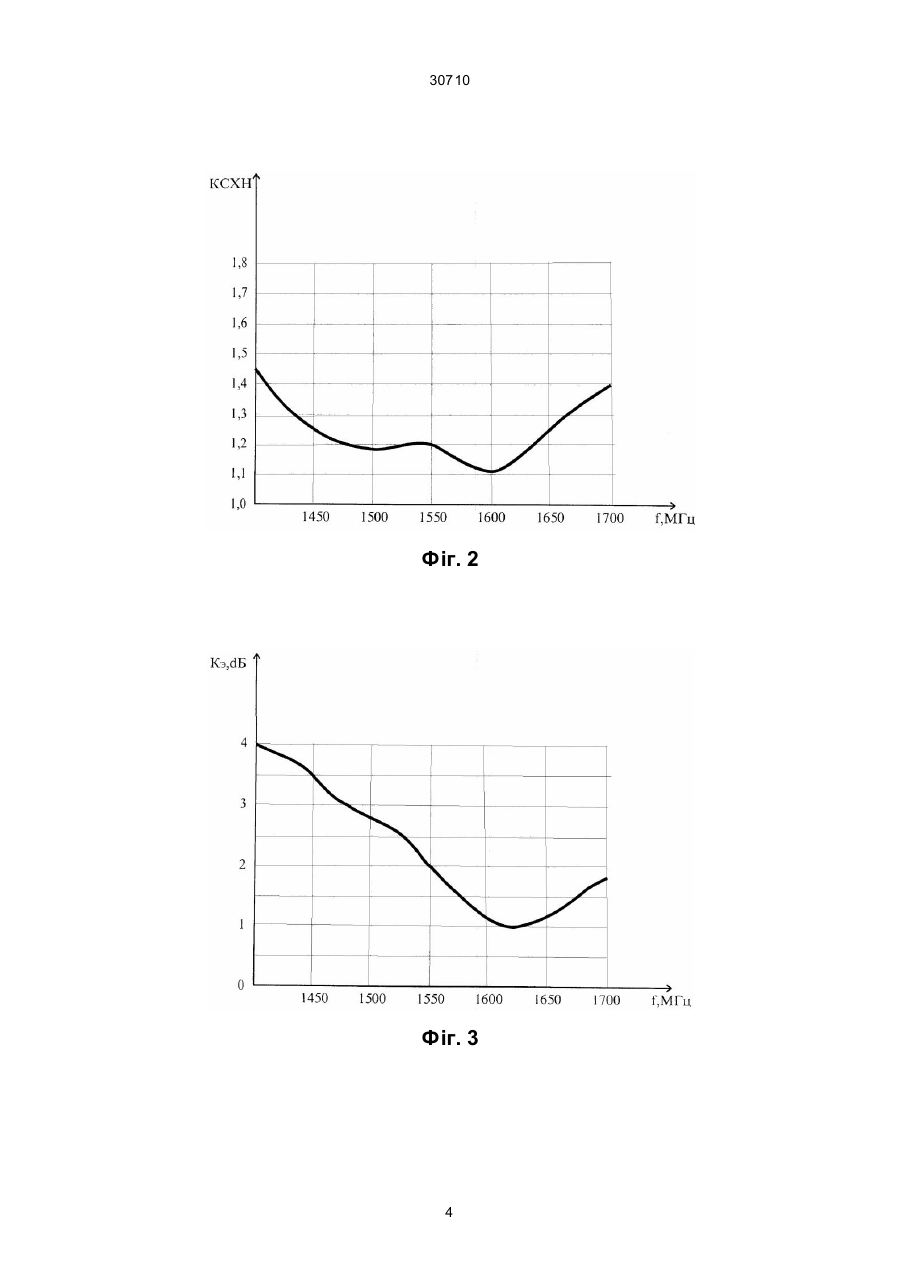

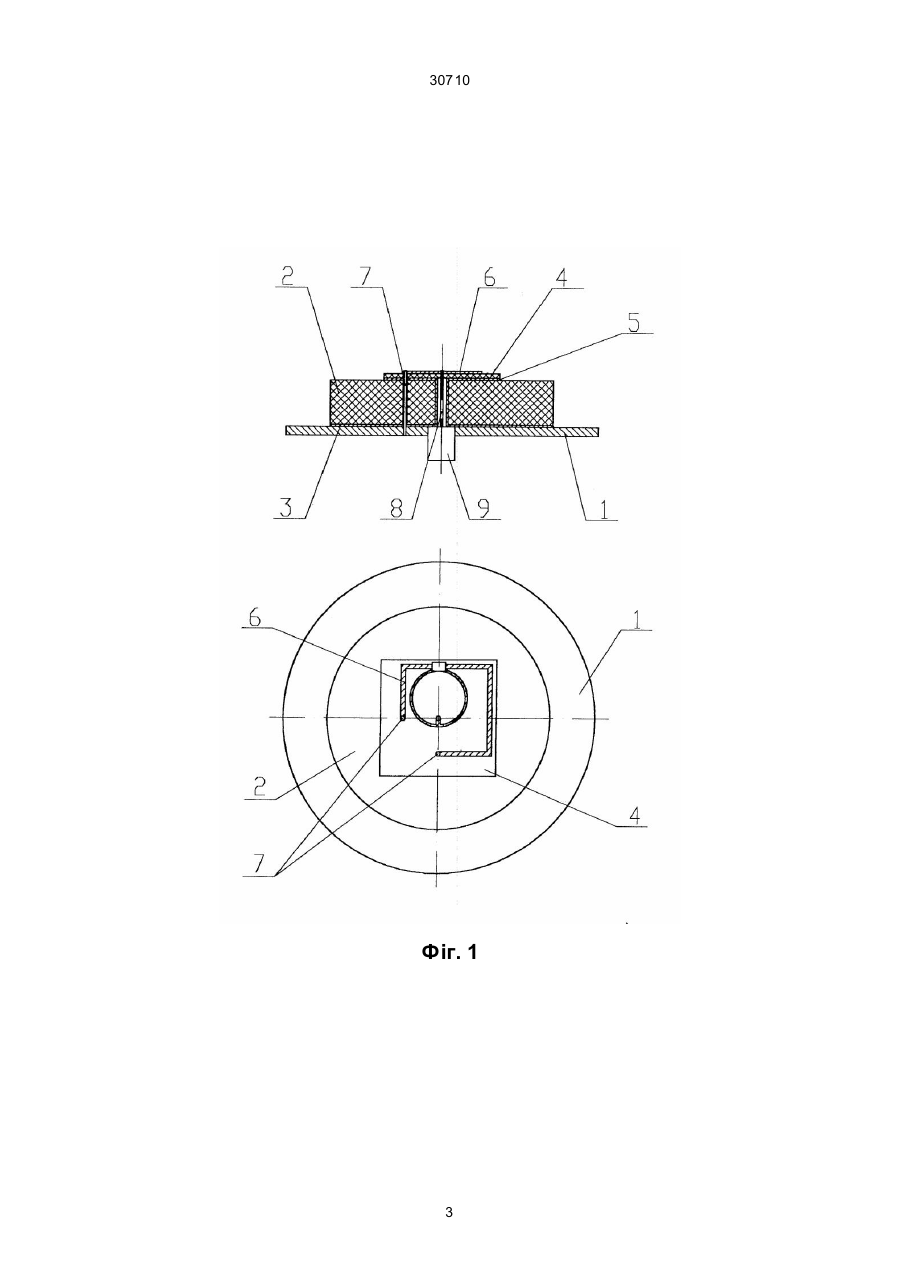

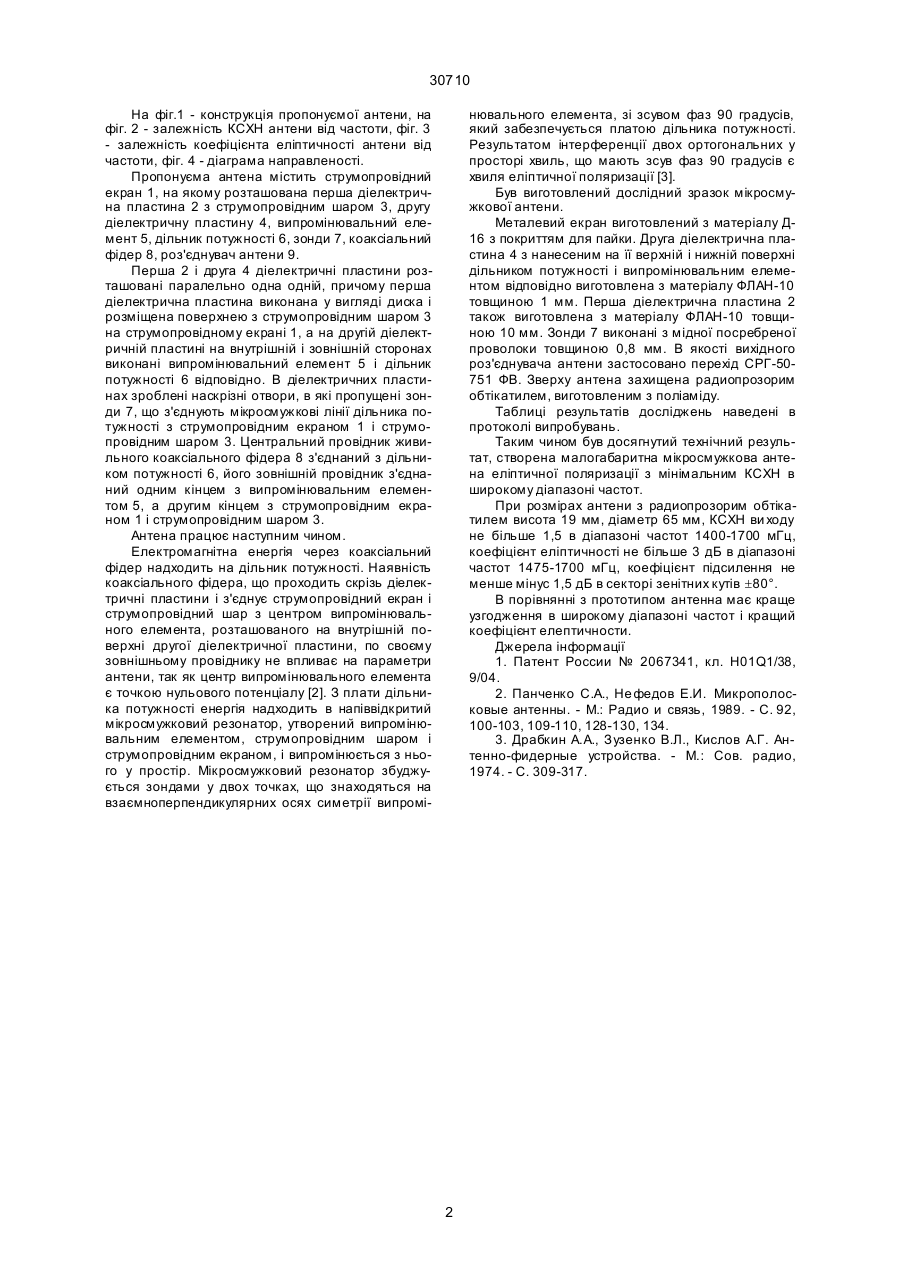

Мікросмужкова антена еліптичної поляризації, що містить у собі першу і др угу діелектричні пластини, розташовані друга над першою паралельно одна одній, над струмопровідним екраном, дільник потужності, плоский випромінювальний елемент, збуджуваний в двох точках, що лежать на взаємно перпендикулярних осях симетрії, причому в діелектричних пластинах виконані наскрізні отвори, в які 30710 На фіг.1 - конструкція пропонуємої антени, на фіг. 2 - залежність КСХН антени від частоти, фіг. 3 - залежність коефіцієнта еліптичності антени від частоти, фіг. 4 - діаграма направленості. Пропонуєма антена містить струмопровідний екран 1, на якому розташована перша діелектрична пластина 2 з струмопровідним шаром 3, другу діелектричну пластину 4, випромінювальний елемент 5, дільник потужності 6, зонди 7, коаксіальний фідер 8, роз'єднувач антени 9. Перша 2 і друга 4 діелектричні пластини розташовані паралельно одна одній, причому перша діелектрична пластина виконана у вигляді диска і розміщена поверхнею з струмопровідним шаром 3 на струмопровідному екрані 1, а на другій діелектричній пластині на внутрішній і зовнішній сторонах виконані випромінювальний елемент 5 і дільник потужності 6 відповідно. В діелектричних пластинах зроблені наскрізні отвори, в які пропущені зонди 7, що з'єднують мікросмужкові лінії дільника потужності з струмопровідним екраном 1 і струмопровідним шаром 3. Центральний провідник живильного коаксіального фідера 8 з'єднаний з дільником потужності 6, його зовнішній провідник з'єднаний одним кінцем з випромінювальним елементом 5, а другим кінцем з струмопровідним екраном 1 і струмопровідним шаром 3. Антена працює наступним чином. Електромагнітна енергія через коаксіальний фідер надходить на дільник потужності. Наявність коаксіального фідера, що проходить скрізь діелектричні пластини і з'єднує струмопровідний екран і струмопровідний шар з центром випромінювального елемента, розташованого на внутрішній поверхні другої діелектричної пластини, по своєму зовнішньому провіднику не впливає на параметри антени, так як центр випромінювального елемента є точкою нульового потенціалу [2]. З плати дільника потужності енергія надходить в напіввідкритий мікросмужковий резонатор, утворений випромінювальним елементом, струмопровідним шаром і струмопровідним екраном, і випромінюється з нього у простір. Мікросмужковий резонатор збуджується зондами у двох точках, що знаходяться на взаємноперпендикулярних осях симетрії випромі нювального елемента, зі зсувом фаз 90 градусів, який забезпечується платою дільника потужності. Результатом інтерференції двох ортогональних у просторі хвиль, що мають зсув фаз 90 градусів є хвиля еліптичної поляризації [3]. Був виготовлений дослідний зразок мікросмужкової антени. Металевий екран виготовлений з матеріалу Д16 з покриттям для пайки. Друга діелектрична пластина 4 з нанесеним на її верхній і нижній поверхні дільником потужності і випромінювальним елементом відповідно виготовлена з матеріалу ФЛАН-10 товщиною 1 мм. Перша діелектрична пластина 2 також виготовлена з матеріалу ФЛАН-10 товщиною 10 мм. Зонди 7 виконані з мідної посребреної проволоки товщиною 0,8 мм. В якості вихідного роз'єднувача антени застосовано перехід СРГ-50751 ФВ. Зверху антена захищена радиопрозорим обтікатилем, виготовленим з поліаміду. Таблиці результатів досліджень наведені в протоколі випробувань. Таким чином був досягнутий технічний результат, створена малогабаритна мікросмужкова антена еліптичної поляризації з мінімальним КСХН в широкому діапазоні частот. При розмірах антени з радиопрозорим обтікатилем висота 19 мм, діаметр 65 мм, КСХН ви ходу не більше 1,5 в діапазоні частот 1400-1700 мГц, коефіцієнт еліптичності не більше 3 дБ в діапазоні частот 1475-1700 мГц, коефіцієнт підсилення не менше мінус 1,5 дБ в секторі зенітних кутів ±80°. В порівнянні з прототипом антенна має краще узгодження в широкому діапазоні частот і кращий коефіцієнт елептичности. Джерела інформації 1. Патент России № 2067341, кл. H01Q1/38, 9/04. 2. Панченко С.А., Не федов Е.И. Микрополосковые антенны. - М.: Радио и связь, 1989. - С. 92, 100-103, 109-110, 128-130, 134. 3. Драбкин А.А., Зузенко В.Л., Кислов А.Г. Антенно-фидерные устройства. - М.: Сов. радио, 1974. - С. 309-317. 2 30710 Фіг. 1 3 30710 Фіг. 2 Фіг. 3 4 30710 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
