Пристрій для безвідвального обробітку грунту

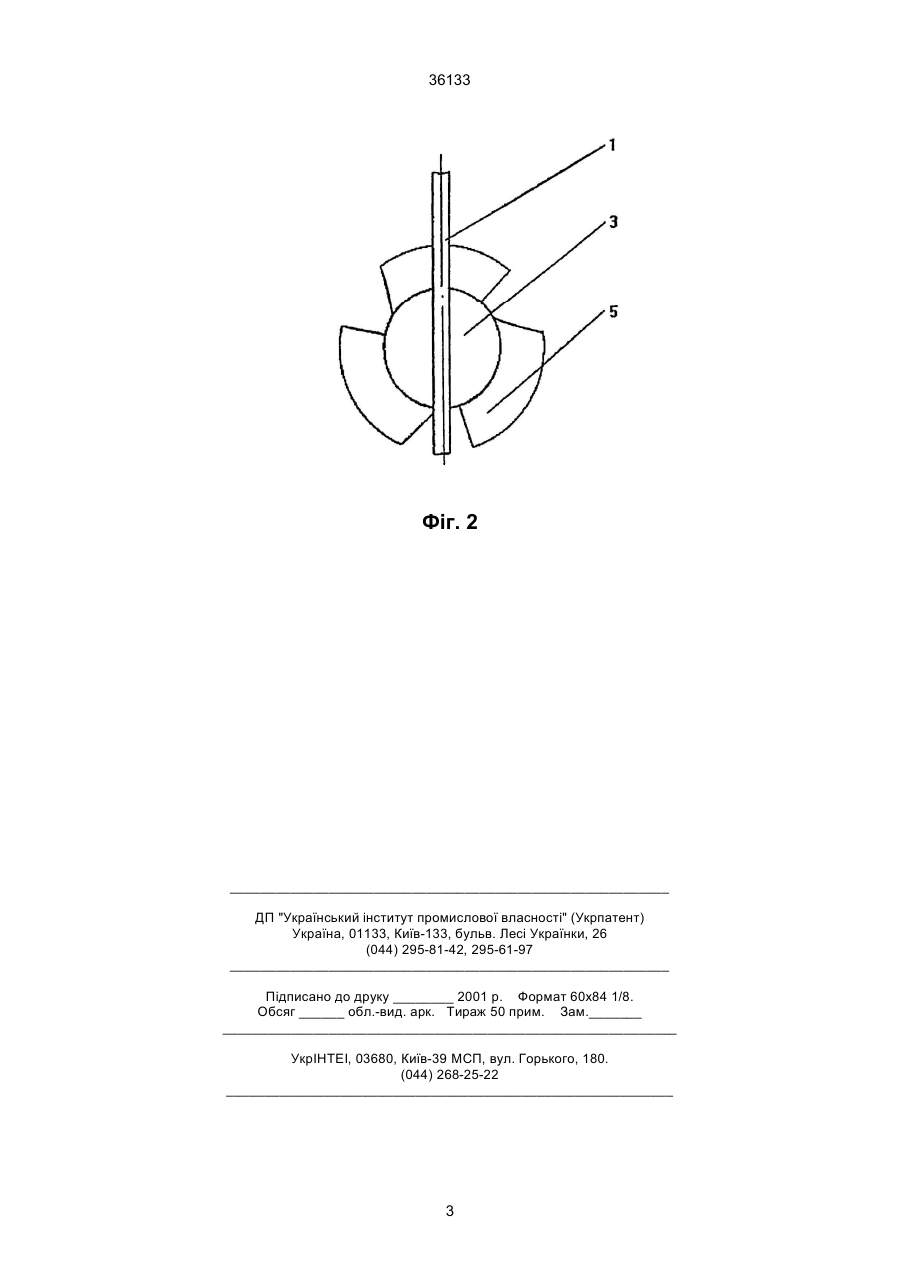

1. Пристрій для безвідвального обробітку грунту, який включає щілиноріз, дренер і самооборотний розпушувач із закріпленими на циліндричній поверхні руйнівними елементами, який відрізняється тим, що щілиноріз, дренер і розпушувач виконані за розмірами, при яких добуток різниці 36133 Кр - коефіцієнт об'ємного розпущення; то зруйнований грунт без будь-яких деформацій та ущільнень обвалюється в порожнину, утворену розпушувачем в межах тіла його обертання. Це дає можливість досягти найбільшу пористість і повний розрив капілярних зв'язків між шарами грунту на потрібних глибинних рівнях після укладання грунту в об'ємі порожнини. Оскільки руйнівні елементи виконані у вигляді шнекової поверхні, то остання є розгорткою і, разом з умовою ковзання частинок грунту по поверхні, виключає налипання грунту на поверхні руйнівних елементів. Умова виконання шнекової поверхні руйнівних елементів зі збільшенням кроку в напрямку, протилежному до напрямку руху пристрою, дає змогу грунту вільно сколюватись в сторону порожнини тіла обертання розпушувача, що зменшує сили опору різанню грунту. Відповідність довжини шнекової поверхні частині дільчого кола, яка приходиться на один руйнівний елемент, забезпечує достатній для руйнування грунту контакт поверхні руйнівних елементів з грунтовим масивом. Сукупність наведених умов покращує ефект розпушення зі зменшенням сил опору переміщенню пристрою. На фіг. 1 представлений вигляд збоку пристрою для безвідвального обробітку грунту, на фіг. 2 - вигляд спереду. Пристрій складається із щілиноріза 1, до якого за допомогою ланцюга 2 закріплений дренер 3. З дренером 3 з можливістю обертання з'єднаний самооборотний розпушувач 4 з руйнівними елементами 5, які виконані у вигляді шнекової поверхні, крок якої збільшується в напрямку, протилежному до напрямку руху. Робота полягає в наступному. Під час переміщення пристрою щілинорізом 1 і дренером 3 грунт ущільнюється. В грунті при цьому утворюється порожнина. За дренером 3 рухається самооборотний розпушувач 4, який під дією тиску з боку зустрічного потоку грунту обертається. При цьому грунт, який знаходиться в межах тіла обертання самооборотного розпушувача 4 сколюється, подрібнюється та укладається в об'єм порожнини тіла обертання. Пристрій забезпечує розпушення грунту на заданій глибині з найбільшою пористістю, повним розривом капілярних зв'язків між шарами грунту, можливістю його оструктурення рідкими меліорантами і з найменшою енергомісткістю процесу. Джерела інформації: 1. А. с. СССР № 1276744, Е 02 В 11/02, 1986, Б № 46. 2. А. с. СССР № 1122247, А 01 В 13/00, 1983, Б № 41. Фіг. 1 2 36133 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
