Пристрій для передпосівного обробітку грунту та посіву

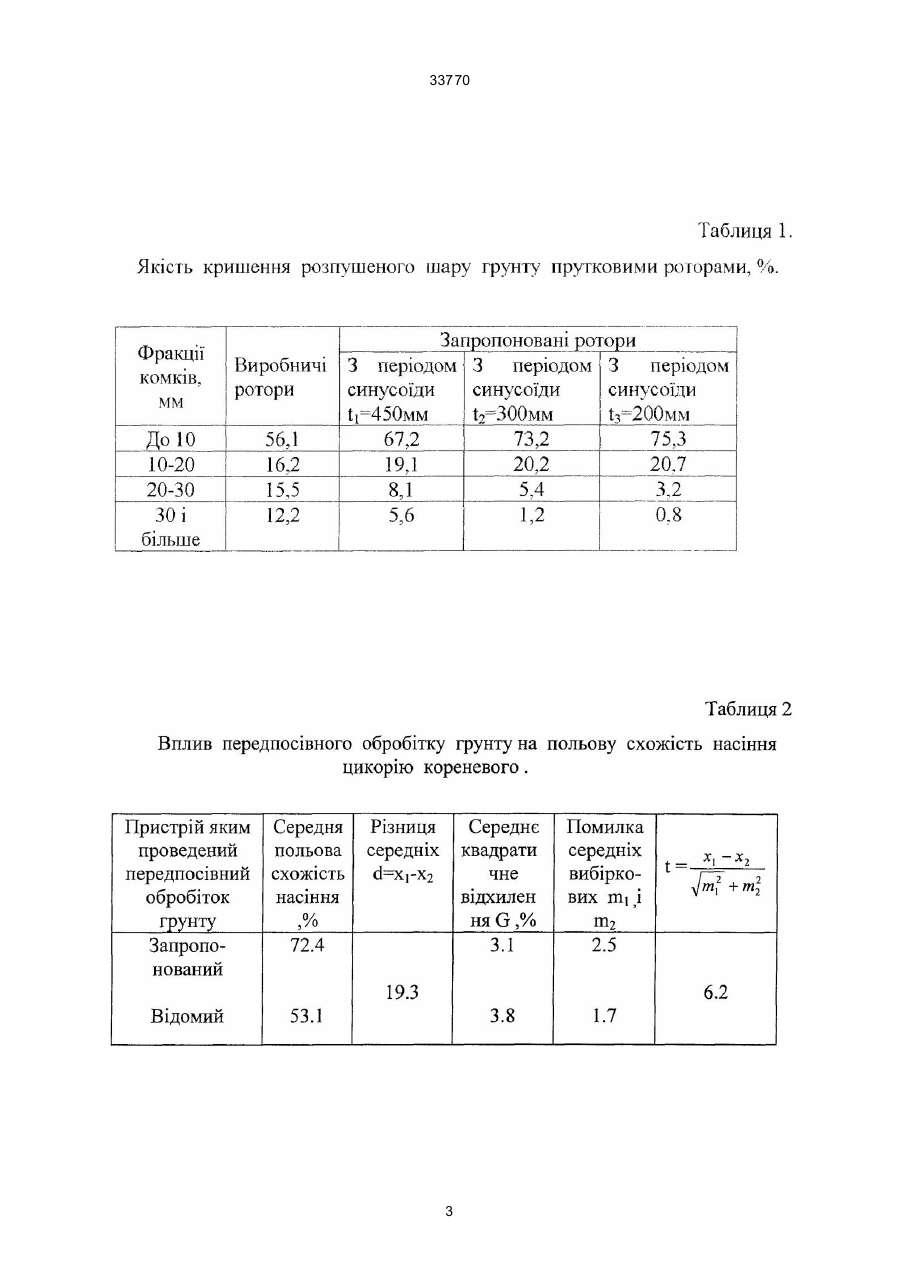

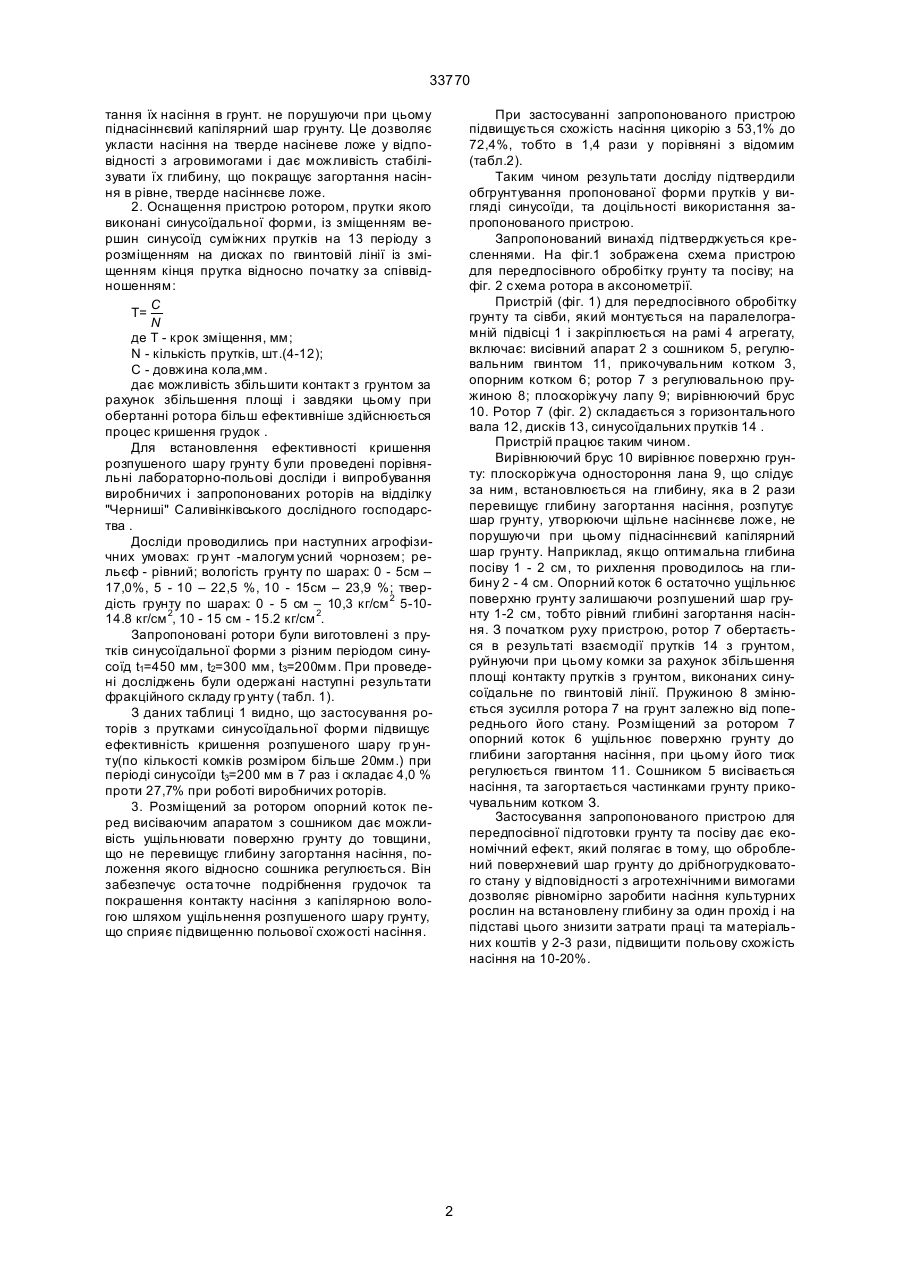

Пристрій для передпосівного обробітку грунту та посіву, який включає послідовно розміщені на рамі робочі органи: вирівнюючий брус, лапу, опорний коток, висіваючий апарат з сошником, та прикочувальний коток, відрізняється тим, що він 33770 тання їх насіння в грунт. не порушуючи при цьому піднасіннєвий капілярний шар грунту. Це дозволяє укласти насіння на тверде насіневе ложе у відповідності з агровимогами і дає можливість стабілізувати їх глибину, що покращує загортання насіння в рівне, тверде насіннєве ложе. 2. Оснащення пристрою ротором, прутки якого виконані синусоїдальної форми, із зміщенням вершин синусоїд суміжних прутків на 13 періоду з розміщенням на дисках по гвинтовій лінії із зміщенням кінця прутка відносно початку за співвідношенням: C Т= N де Т - крок зміщення, мм; N - кількість прутків, шт.(4-12); С - довжина кола,мм. дає можливість збільшити контакт з грунтом за рахунок збільшення площі і завдяки цьому при обертанні ротора більш ефективніше здійснюється процес кришення грудок . Для встановлення ефективності кришення розпушеного шару грунту були проведені порівняльні лабораторно-польові досліди і випробування виробничих і запропонованих роторів на відділку "Черниші" Саливінківського дослідного господарства . Досліди проводились при наступних агрофізичних умовах: гр унт -малогум усний чорнозем; рельєф - рівний; вологість грунту по шарах: 0 - 5см – 17,0%, 5 - 10 – 22,5 %, 10 - 15см – 23,9 %; твердість грунту по шарах: 0 - 5 см – 10,3 кг/см 2 5-1014.8 кг/см 2, 10 - 15 см - 15.2 кг/см 2. Запропоновані ротори були виготовлені з прутків синусоїдальної форми з різним періодом синусоїд t1=450 мм, t2=300 мм, t3=200мм. При проведені досліджень були одержані наступні результати фракційного складу гр унту (табл. 1). З даних таблиці 1 видно, що застосування роторів з прутками синусоїдальної форми підвищує ефективність кришення розпушеного шару гр унту(по кількості комків розміром більше 20мм.) при періоді синусоїди t3=200 мм в 7 раз і складає 4,0 % проти 27,7% при роботі виробничих роторів. 3. Розміщений за ротором опорний коток перед висіваючим апаратом з сошником дає можливість ущільнювати поверхню грунту до товщини, що не перевищує глибину загортання насіння, положення якого відносно сошника регулюється. Він забезпечує оста точне подрібнення грудочок та покрашення контакту насіння з капілярною вологою шляхом ущільнення розпушеного шару грунту, що сприяє підвищенню польової схожості насіння. При застосуванні запропонованого пристрою підвищується схожість насіння цикорію з 53,1% до 72,4%, тобто в 1,4 рази у порівняні з відомим (табл.2). Таким чином результати досліду підтвердили обгрунтування пропонованої форми прутків у вигляді синусоїди, та доцільності використання запропонованого пристрою. Запропонований винахід підтверджується кресленнями. На фіг.1 зображена схема пристрою для передпосівного обробітку грунту та посіву; на фіг. 2 схема ротора в аксонометрії. Пристрій (фіг. 1) для передпосівного обробітку грунту та сівби, який монтується на паралелограмній підвісці 1 і закріплюється на рамі 4 агрегату, включає: висівний апарат 2 з сошником 5, регулювальним гвинтом 11, прикочувальним котком 3, опорним котком 6; ротор 7 з регулювальною пружиною 8; плоскоріжучу лапу 9; вирівнюючий брус 10. Ротор 7 (фіг. 2) складається з горизонтального вала 12, дисків 13, синусоїдальних прутків 14 . Пристрій працює таким чином. Вирівнюючий брус 10 вирівнює поверхню грунту: плоскоріжуча одностороння лана 9, що слідує за ним, встановлюється на глибину, яка в 2 рази перевищує глибину загортання насіння, розпутує шар грунту, утворюючи щільне насіннєве ложе, не порушуючи при цьому піднасіннєвий капілярний шар грунту. Наприклад, якщо оптимальна глибина посіву 1 - 2 см, то рихлення проводилось на глибину 2 - 4 см. Опорний коток 6 остаточно ущільнює поверхню грунту залишаючи розпушений шар грунту 1-2 см, тобто рівний глибині загортання насіння. З початком руху пристрою, ротор 7 обертається в результаті взаємодії прутків 14 з грунтом, руйнуючи при цьому комки за рахунок збільшення площі контакту прутків з грунтом, виконаних синусоїдальне по гвинтовій лінії. Пружиною 8 змінюється зусилля ротора 7 на грунт залежно від попереднього його стану. Розміщений за ротором 7 опорний коток 6 ущільнює поверхню грунту до глибини загортання насіння, при цьому його тиск регулюється гвинтом 11. Сошником 5 висівається насіння, та загортається частинками грунту прикочувальним котком З. Застосування запропонованого пристрою для передпосівної підготовки грунту та посіву дає економічний ефект, який полягає в тому, що оброблений поверхневий шар грунту до дрібногрудковатого стану у відповідності з агротехнічними вимогами дозволяє рівномірно заробити насіння культурних рослин на встановлену глибину за один прохід і на підставі цього знизити затрати праці та матеріальних коштів у 2-3 рази, підвищити польову схожість насіння на 10-20%. 2 33770 3 33770 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
