Пристрій для кротування грунту

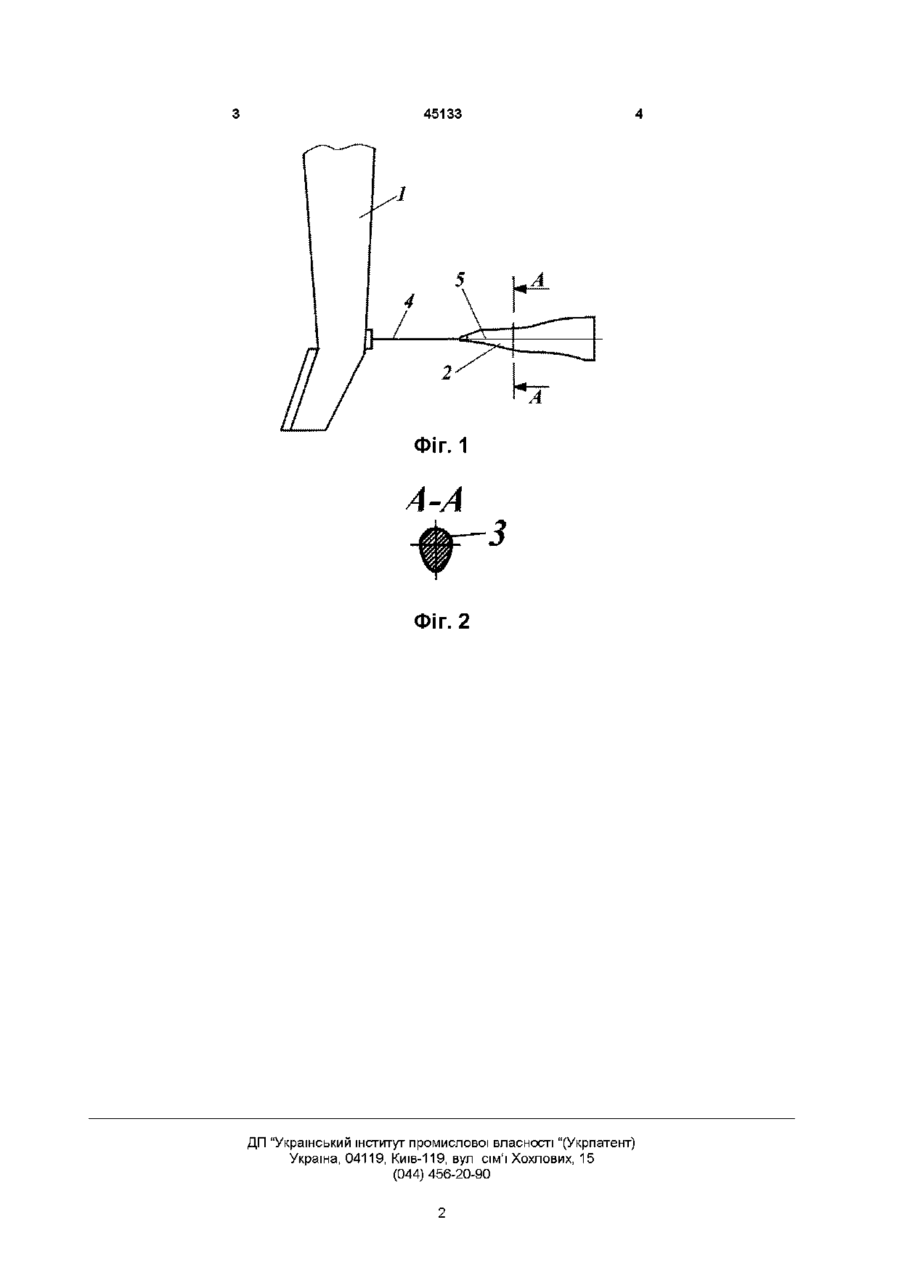

Пристрій для кротування ґрунту, що містить кротувач і дренер, який відрізняється тим, що дренер виконаний у вигляді гвинтової кінематичної поверхні з овоідальним перерізом, а кріплення дренера виконано з можливістю його обертання навколо своєї осі Винахід відноситься до сільськогосподарського машинобудування, зокрема, до робочих органів для прокладання кротового дренажу, і може використовуватися в кротодренажних машинах Відомий робочий орган кротодренажної машини, що містить плоский вертикальний ніж з двома Г-подібними крилами, розміщений на рівні проходження дрени у грунті, два дренери і гнучкий зв'язок (див а с СРСР №460361, кл Е02В11/02, 1973) Недоліком указаного робочого органу є те, що розміщення вертикального ножа на рівні проходження дрени у грунті вимагає значних енерговитрат З відомих робочих органів кротодренажних машин найбільш близьким за своєю технологічною сутністю є "Пристрій для кротування грунту" описаний в а с СРСР №954002, кл А01В13/00, 1982 прототип Цей робочий орган складається з кротувача, дренера, обрушувача зводу і гнучкого зв'язку Недоліком відомого робочого органу є те, що при роботі вказаного органу кротодренажної машини СТІЙКІСТЬ кротової дрени низька, це визвано тим, що сама робоча поверхня дренера не приймала участі в покращенні СТІЙКОСТІ дрени В основу винаходу поставлено задачу удосконалити робочий орган кротодренажної машини шляхом виконання дренера у вигляді гвинтової кінематичної поверхні з овоідальним перерізом і виконання кріплення дренера із можливістю його обертання навколо своєї ВІСІ, ЩО забезпечує покращення СТІЙКОСТІ кротової дрени, зменшення довжини щілини, за рахунок чого зменшуються енерговитрати усієї кротодренажної машини Вказана задача досягається тим, що у пристрої для кротування грунту, що містить кротувач і дренер, новим є те, що дренер виконано у вигляді гвинтової кінематичної поверхні з овоідальним перерізом, а кріплення дренера виконано з можливістю його обертання навколо своєї ВІСІ Така конструкція дозволяє покращити СТІЙКІСТЬ кротової дрени, зменшити енерговитрати усієї кротодренажної машини і спростити конструкцію робочого органу кротодренажної машини На фіг 1 зображено запропонований пристрій для квотування грунту, на фіг 2 - переріз А-А по фіг 1 Пристрій для кротування грунту включає кротувач 1 і дренер 2, робоча поверхня якого виконана у вигляді гвинтової кінематичної поверхні з овоідальним перерізом 3, а кріплення 4 їх виконане з можливістю обертання навколо своєї осі 5 Пристрій для кротування грунту працює таким чином При русі машини уперед кротувач 1 нарізає щілину у грунті, поверхнею дренера 2 формується кротова дрена При русі машини відбувається ущільнення грунту гвинтовою кінематичною поверхнею, яка має овоідальний переріз і обертається навколо своєї ВІСІ Таке обертання утворюється двома гвинтовими поясами на кінематичній поверхні, розміщеними уздовж великої осі овоідального перерізу 3 Обертальний рух дренера навколо своєї осі (навіть незначне) дозволяє покращити СТІЙКІСТЬ кротової дрени шляхом ущільнення її стінок Застосування пристрою для кротування грунту дозволяє покращити СТІЙКІСТЬ кротової дрени Це, у свою чергу, сприяє підвищенню технологічної надійності усієї кротодренажної машини СО го Ю 45133 Фіг. 2 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
