Пристрій для дозування силового впливу пружини, дуги або кламеру знімних конструкцій зубних протезів на зуби

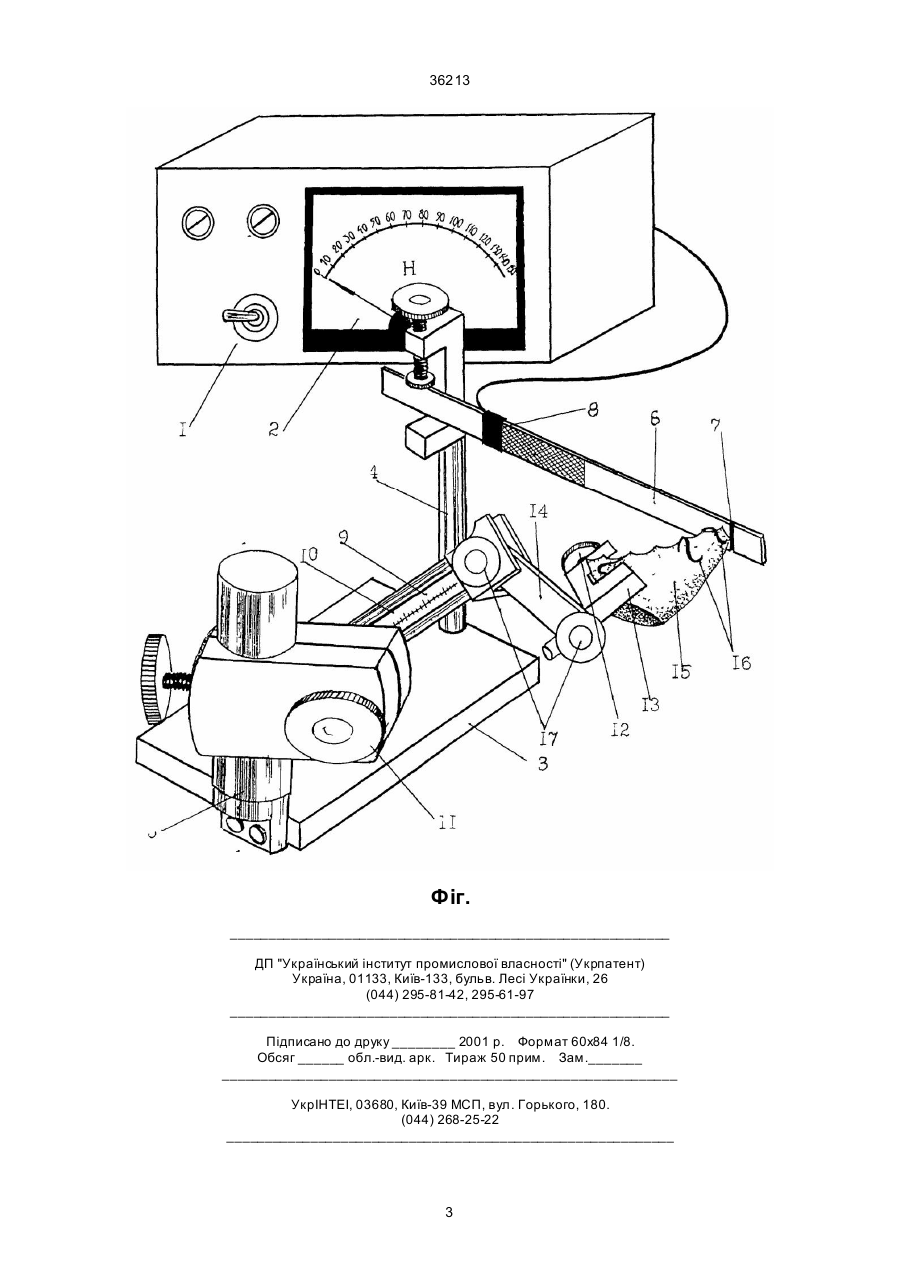

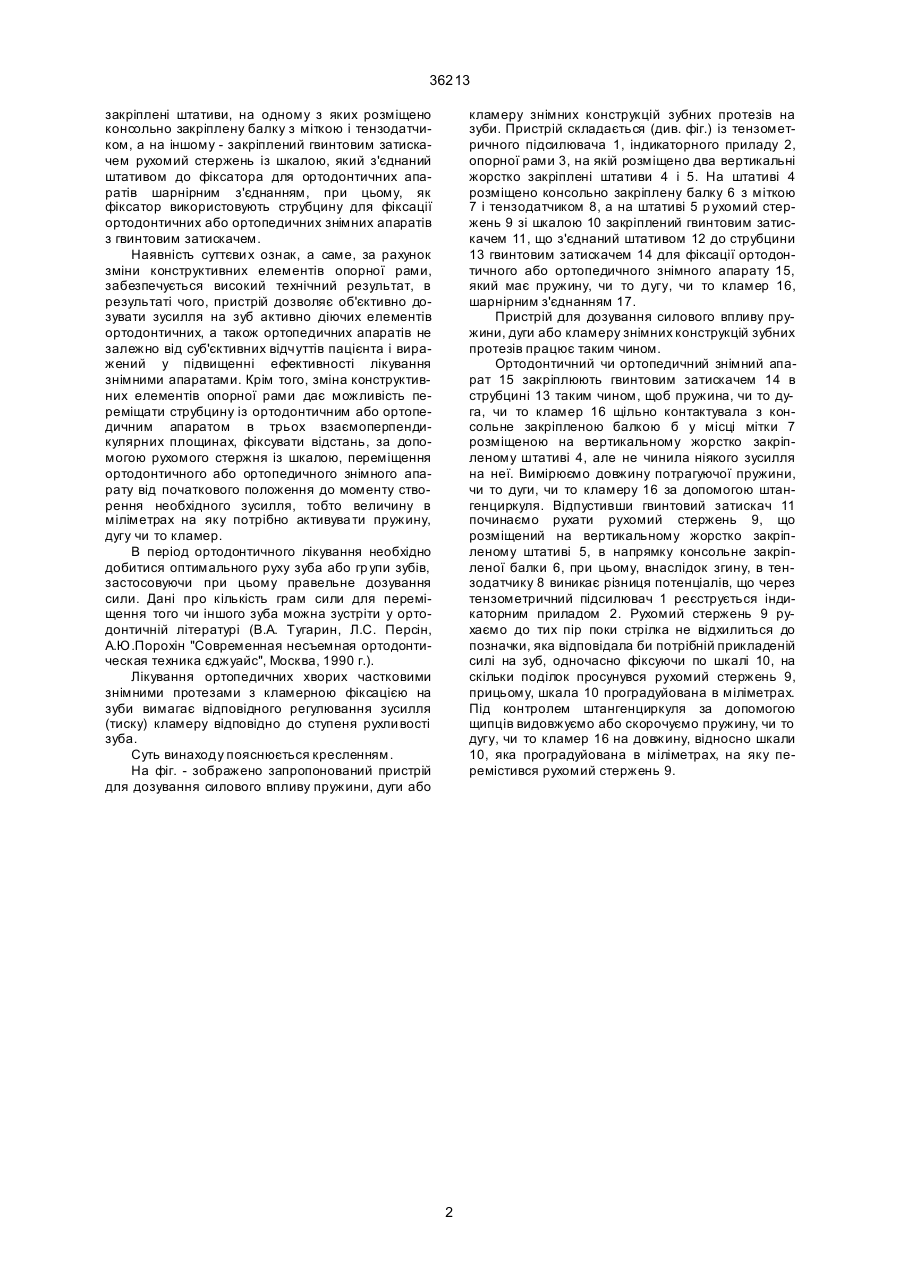

Пристрій для дозування силового впливу пружин, дуги або кламеру знімних конструкцій зубних протезів на зуби, що має опорну раму, тензомет 36213 закріплені штативи, на одному з яких розміщено консольно закріплену балку з міткою і тензодатчиком, а на іншому - закріплений гвинтовим затискачем рухомий стержень із шкалою, який з'єднаний штативом до фіксатора для ортодонтичних апаратів шарнірним з'єднанням, при цьому, як фіксатор використовують струбцину для фіксації ортодонтичних або ортопедичних знімних апаратів з гвинтовим затискачем. Наявність суттєви х ознак, а саме, за рахунок зміни конструктивних елементів опорної рами, забезпечується високий технічний результат, в результаті чого, пристрій дозволяє об'єктивно дозувати зусилля на зуб активно діючих елементів ортодонтичних, а також ортопедичних апаратів не залежно від суб'єктивних відчуттів пацієнта і виражений у підвищенні ефективності лікування знімними апаратами. Крім того, зміна конструктивних елементів опорної рами дає можливість переміщати струбцину із ортодонтичним або ортопедичним апаратом в трьох взаємоперпендикулярних площинах, фіксувати відстань, за допомогою рухомого стержня із шкалою, переміщення ортодонтичного або ортопедичного знімного апарату від початкового положення до моменту створення необхідного зусилля, тобто величину в міліметрах на яку потрібно активува ти пружину, дугу чи то кламер. В період ортодонтичного лікування необхідно добитися оптимального руху зуба або гр упи зубів, застосовуючи при цьому правельне дозування сили. Дані про кількість грам сили для переміщення того чи іншого зуба можна зустріти у ортодонтичній літературі (В.А. Тугарин, Л.С. Персін, А.Ю.Порохін "Современная несъемная ортодонтическая техника єджуайс", Москва, 1990 г.). Лікування ортопедичних хворих частковими знімними протезами з кламерною фіксацією на зуби вимагає відповідного регулювання зусилля (тиску) кламеру відповідно до ступеня рухли вості зуба. Суть винаходу пояснюється кресленням. На фіг. - зображено запропонований пристрій для дозування силового впливу пружини, дуги або кламеру знімних конструкцій зубних протезів на зуби. Пристрій складається (див. фіг.) із тензометричного підсилювача 1, індикаторного приладу 2, опорної рами 3, на якій розміщено два вертикальні жорстко закріплені штативи 4 і 5. На штативі 4 розміщено консольно закріплену балку 6 з міткою 7 і тензодатчиком 8, а на штативі 5 р ухомий стержень 9 зі шкалою 10 закріплений гвинтовим затискачем 11, що з'єднаний штативом 12 до струбцини 13 гвинтовим затискачем 14 для фіксації ортодонтичного або ортопедичного знімного апарату 15, який має пружину, чи то дугу, чи то кламер 16, шарнірним з'єднанням 17. Пристрій для дозування силового впливу пружини, дуги або кламеру знімних конструкцій зубних протезів працює таким чином. Ортодонтичний чи ортопедичний знімний апарат 15 закріплюють гвинтовим затискачем 14 в струбцині 13 таким чином, щоб пружина, чи то дуга, чи то кламер 16 щільно контактувала з консольне закріпленою балкою б у місці мітки 7 розміщеною на вертикальному жорстко закріпленому штативі 4, але не чинила ніякого зусилля на неї. Вимірюємо довжину потрагуючої пружини, чи то дуги, чи то кламеру 16 за допомогою штангенциркуля. Відпустивши гвинтовий затискач 11 починаємо рухати рухомий стержень 9, що розміщений на вертикальному жорстко закріпленому штативі 5, в напрямку консольне закріпленої балки 6, при цьому, внаслідок згину, в тензодатчику 8 виникає різниця потенціалів, що через тензометричний підсилювач 1 реєструється індикаторним приладом 2. Рухомий стержень 9 рухаємо до тих пір поки стрілка не відхилиться до позначки, яка відповідала би потрібній прикладеній силі на зуб, одночасно фіксуючи по шкалі 10, на скільки поділок просунувся рухомий стержень 9, прицьому, шкала 10 проградуйована в міліметрах. Під контролем штангенциркуля за допомогою щипців видовжуємо або скорочуємо пружину, чи то дугу, чи то кламер 16 на довжину, відносно шкали 10, яка проградуйована в міліметрах, на яку перемістився рухомий стержень 9. 2 36213 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
