Пристрій для відлову двокрилих комах
Номер патенту: 3622
Опубліковано: 15.12.2004
Автори: Партига Володимир Іванович, Соколовський Дмитро Сергійович, Бощенко Юрій Анатолійович
Формула / Реферат
1. Пристрій для відлову двокрилих комах, котрий складається з кільця, сітчастої мішкоподібної частини, прикріпленої до нього, і рукоятки, який відрізняється тим, що додатково на відстані містить друге кільце, меншого діаметра, співвісне першому, лійку і накопичувальну ємкість, причому обидва кільця з'єднані між собою планками, розширена частина лійки прикріплена до другого кільця, а звужена частина лійки, за допомогою муфти, з'єднана з накопичувальною ємкістю.
2. Пристрій за п. 1, який відрізняється тим, що мішкоподібна частина пристрою має конусоподібну форму, широку і вузьку частини якої кріплять до верхнього та нижнього кілець відповідно.
3. Пристрій за п. 1, який відрізняється тим, що вся поверхня накопичувальної ємкості має отвори діаметром не більше 1,5 мм, кількістю 4-6 отворів на 1 см2.
4. Пристрій за п. 1, який відрізняється тим, що рукоятку кріплять до верхнього кільця, причому вона може складатись з 1-3 циліндричних сегментів, а їхні кінцеві частини оснащені різьбою для з'єднання.
Текст

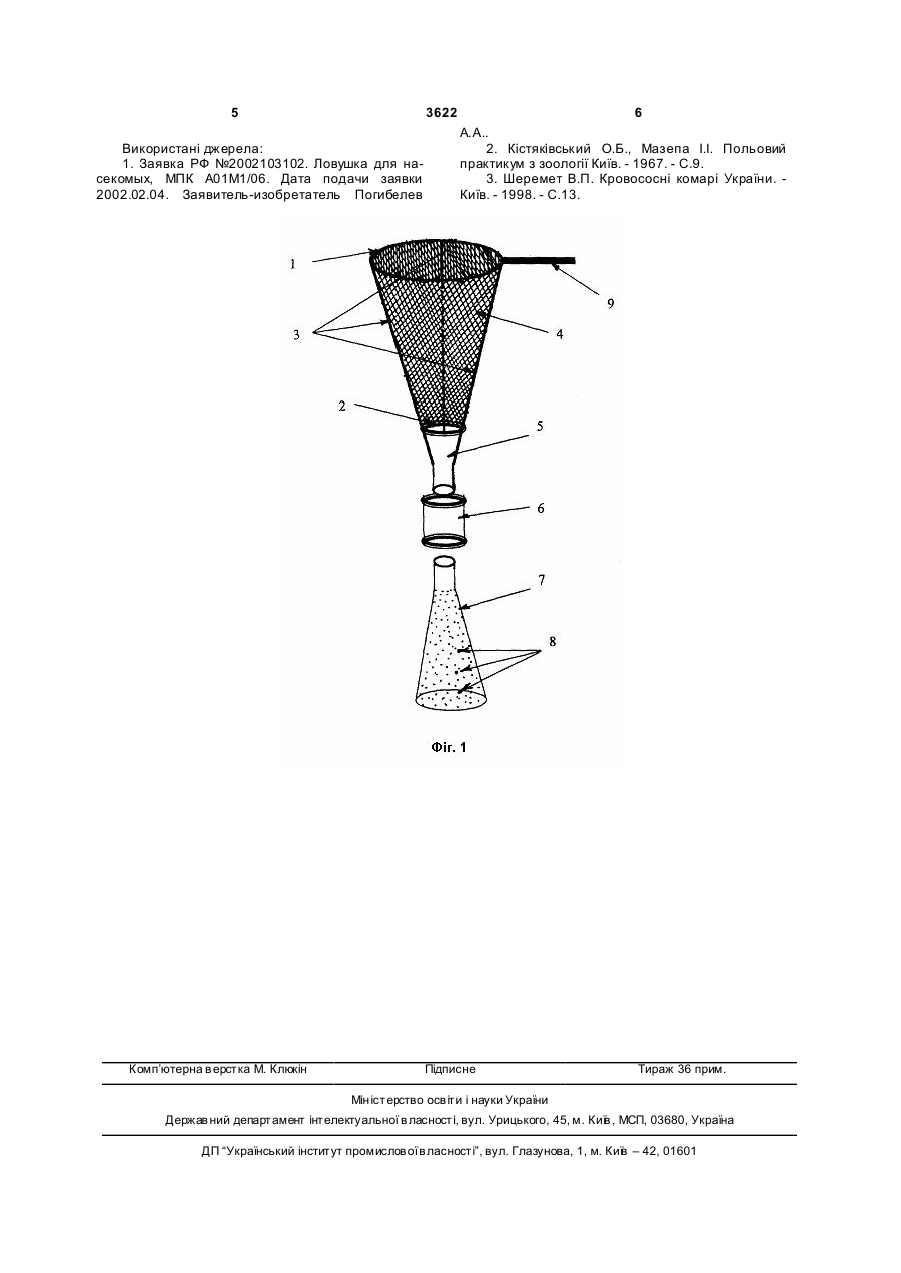

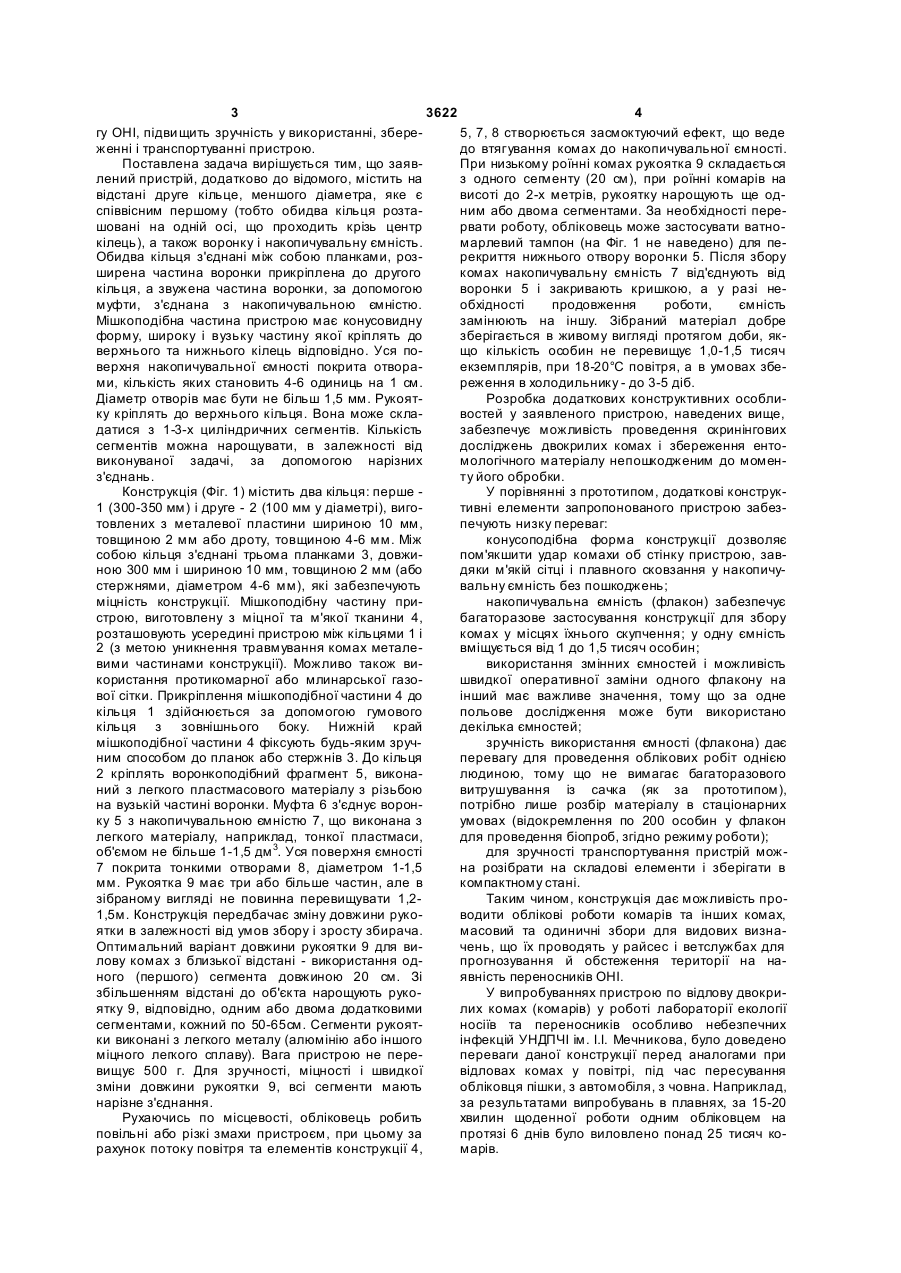

1. Пристрій для відлову двокрилих комах, котрий складається з кільця, сітчастої мішкоподібної частини, прикріпленої до нього, і рукоятки, який відрізняє ться тим, що додатково на відстані містить друге кільце, меншого діаметра, співвісне першому, лійку і накопичувальну ємкість, причому обидва кільця з'єднані між собою планками, розширена частина лійки прикріплена до другого 3 3622 4 гу ОНІ, підви щить зручність у використанні, збере5, 7, 8 створюється засмоктуючий ефект, що веде женні і транспортуванні пристрою. до втягування комах до накопичувальної ємності. Поставлена задача вирішується тим, що заявПри низькому роїнні комах рукоятка 9 складається лений пристрій, додатково до відомого, містить на з одного сегменту (20 см), при роїнні комарів на відстані друге кільце, меншого діаметра, яке є висоті до 2-х метрів, рукоятку нарощують ще одспіввісним першому (тобто обидва кільця розтаним або двома сегментами. За необхідності перешовані на одній осі, що проходить крізь центр рвати роботу, обліковець може застосувати ватнокілець), а також воронку і накопичувальну ємність. марлевий тампон (на Фіг. 1 не наведено) для пеОбидва кільця з'єднані між собою планками, розрекриття нижнього отвору воронки 5. Після збору ширена частина воронки прикріплена до другого комах накопичувальну ємність 7 від'єднують від кільця, а звужена частина воронки, за допомогою воронки 5 і закривають кришкою, а у разі немуфти, з'єднана з накопичувальною ємністю. обхідності продовження роботи, ємність Мішкоподібна частина пристрою має конусовидну замінюють на іншу. Зібраний матеріал добре форму, широку і вузьку частину якої кріплять до зберігається в живому вигляді протягом доби, якверхнього та нижнього кілець відповідно. Уся пощо кількість особин не перевищує 1,0-1,5 тисяч верхня накопичувальної ємності покрита отвораекземплярів, при 18-20°С повітря, а в умовах збеми, кількість яких становить 4-6 одиниць на 1 см. реження в холодильнику - до 3-5 діб. Діаметр отворів має бути не більш 1,5 мм. РукоятРозробка додаткових конструктивних особлику кріплять до верхнього кільця. Вона може склавостей у заявленого пристрою, наведених вище, датися з 1-3-х циліндричних сегментів. Кількість забезпечує можливість проведення скринінгових сегментів можна нарощувати, в залежності від досліджень двокрилих комах і збереження ентовиконуваної задачі, за допомогою нарізних мологічного матеріалу непошкодженим до моменз'єднань. ту його обробки. Конструкція (Фіг. 1) містить два кільця: перше У порівнянні з прототипом, додаткові конструк1 (300-350 мм) і друге - 2 (100 мм у діаметрі), виготивні елементи запропонованого пристрою забезтовлених з металевої пластини шириною 10 мм, печують низку переваг: товщиною 2 мм або дроту, товщиною 4-6 мм. Між конусоподібна форма конструкції дозволяє собою кільця з'єднані трьома планками 3, довжипом'якшити удар комахи об стінку пристрою, завною 300 мм і шириною 10 мм, товщиною 2 мм (або дяки м'якій сітці і плавного сковзання у накопичустержнями, діаметром 4-6 мм), які забезпечують вальну ємність без пошкоджень; міцність конструкції. Мішкоподібну частину принакопичувальна ємність (флакон) забезпечує строю, виготовлену з міцної та м'якої тканини 4, багаторазове застосування конструкції для збору розташовують усередині пристрою між кільцями 1 і комах у місцях їхнього скупчення; у одну ємність 2 (з метою уникнення травмування комах металевміщується від 1 до 1,5 тисяч особин; вими частинами конструкції). Можливо також вивикористання змінних ємностей і можливість користання протикомарної або млинарської газошвидкої оперативної заміни одного флакону на вої сітки. Прикріплення мішкоподібної частини 4 до інший має важливе значення, тому що за одне кільця 1 здійснюється за допомогою гумового польове дослідження може бути використано кільця з зовнішнього боку. Нижній край декілька ємностей; мішкоподібної частини 4 фіксують будь-яким зручзручність використання ємності (флакона) дає ним способом до планок або стержнів 3. До кільця перевагу для проведення облікових робіт однією 2 кріплять воронкоподібний фрагмент 5, виконалюдиною, тому що не вимагає багаторазового ний з легкого пластмасового матеріалу з різьбою витрушування із сачка (як за прототипом), на вузькій частині воронки. Муфта 6 з'єднує воронпотрібно лише розбір матеріалу в стаціонарних ку 5 з накопичувальною ємністю 7, що виконана з умовах (відокремлення по 200 особин у флакон легкого матеріалу, наприклад, тонкої пластмаси, для проведення біопроб, згідно режиму роботи); об'ємом не більше 1-1,5 дм 3. Уся поверхня ємності для зручності транспортування пристрій мож7 покрита тонкими отворами 8, діаметром 1-1,5 на розібрати на складові елементи і зберігати в мм. Рукоятка 9 має три або більше частин, але в компактному стані. зібраному вигляді не повинна перевищувати 1,2Таким чином, конструкція дає можливість про1,5м. Конструкція передбачає зміну довжини руководити облікові роботи комарів та інших комах, ятки в залежності від умов збору і зросту збирача. масовий та одиничні збори для видових визнаОптимальний варіант довжини рукоятки 9 для вичень, що їх проводять у райсес і ветслужбах для лову комах з близької відстані - використання одпрогнозування й обстеження території на наного (першого) сегмента довжиною 20 см. Зі явність переносників ОНІ. збільшенням відстані до об'єкта нарощують рукоУ випробуваннях пристрою по відлову двокриятку 9, відповідно, одним або двома додатковими лих комах (комарів) у роботі лабораторії екології сегментами, кожний по 50-65см. Сегменти рукоятносіїв та переносників особливо небезпечних ки виконані з легкого металу (алюмінію або іншого інфекцій УНДПЧІ ім. І.І. Мечникова, було доведено міцного легкого сплаву). Вага пристрою не перепереваги даної конструкції перед аналогами при вищує 500 г. Для зручності, міцності і швидкої відловах комах у повітрі, під час пересування зміни довжини рукоятки 9, всі сегменти мають обліковця пішки, з автомобіля, з човна. Наприклад, нарізне з'єднання. за результатами випробувань в плавнях, за 15-20 Рухаючись по місцевості, обліковець робить хвилин щоденної роботи одним обліковцем на повільні або різкі змахи пристроєм, при цьому за протязі 6 днів було виловлено понад 25 тисяч корахунок потоку повітря та елементів конструкції 4, марів. 5 3622 Використані джерела: 1. Заявка РФ №2002103102. Ловушка для насекомых, МПК А01М1/06. Дата подачи заявки 2002.02.04. Заявитель-изобретатель Погибелев Комп’ютерна в ерстка М. Клюкін 6 А.А.. 2. Кістяківський О.Б., Мазепа I.I. Польовий практикум з зоології Київ. - 1967. - С.9. 3. Шеремет В.П. Кровососні комарі України. Київ. - 1998. - С.13. Підписне Тираж 36 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюPartyha Volodymyr Ivanovych, Boshchenko Yurii Anatoliovych
Автори російськоюПартига Владимир Иванович, Бощенко Юрий Анатольевич
МПК / Мітки
Мітки: відлову, двокрилих, пристрій, комах
