Пристрій для збору і знищення шкідливих комах

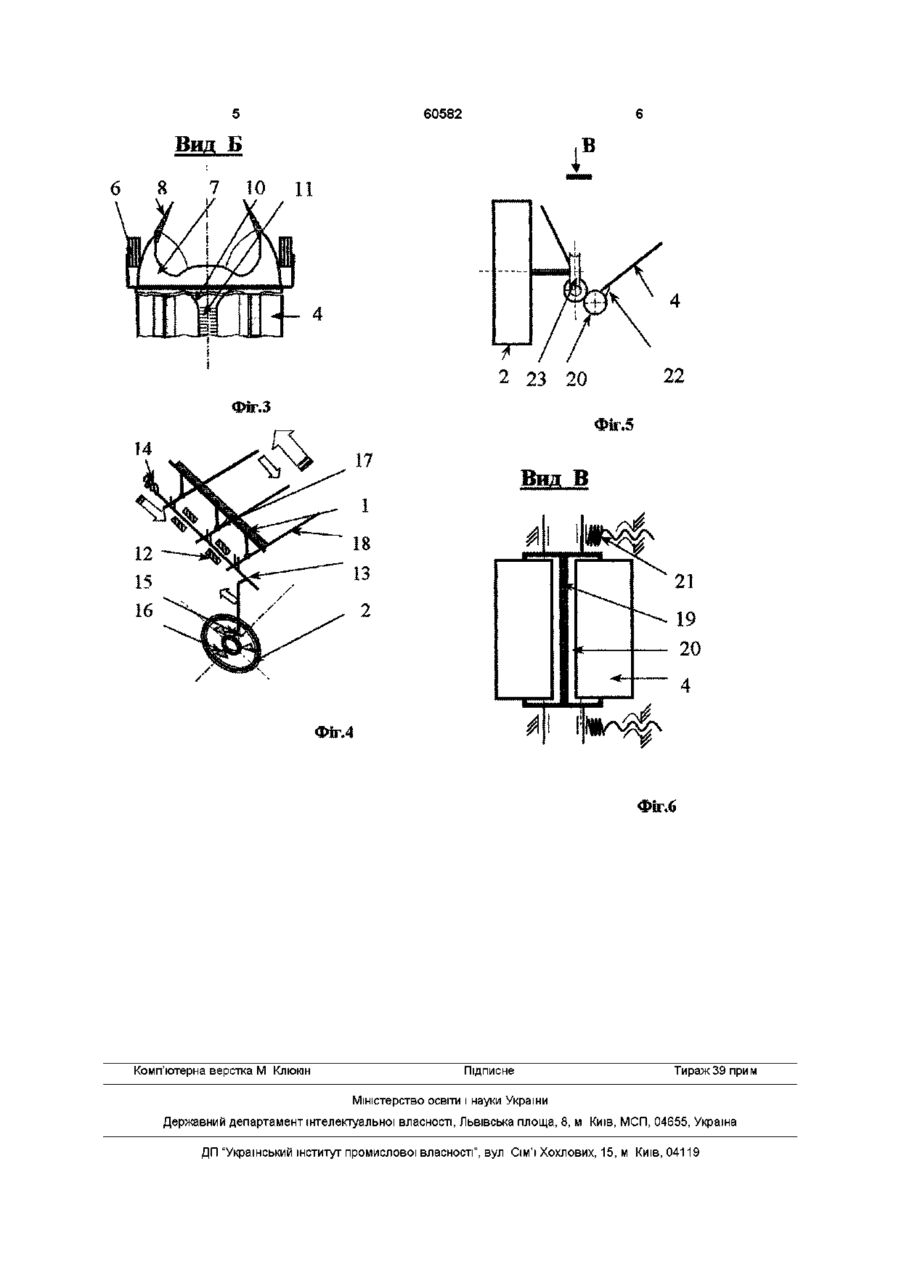

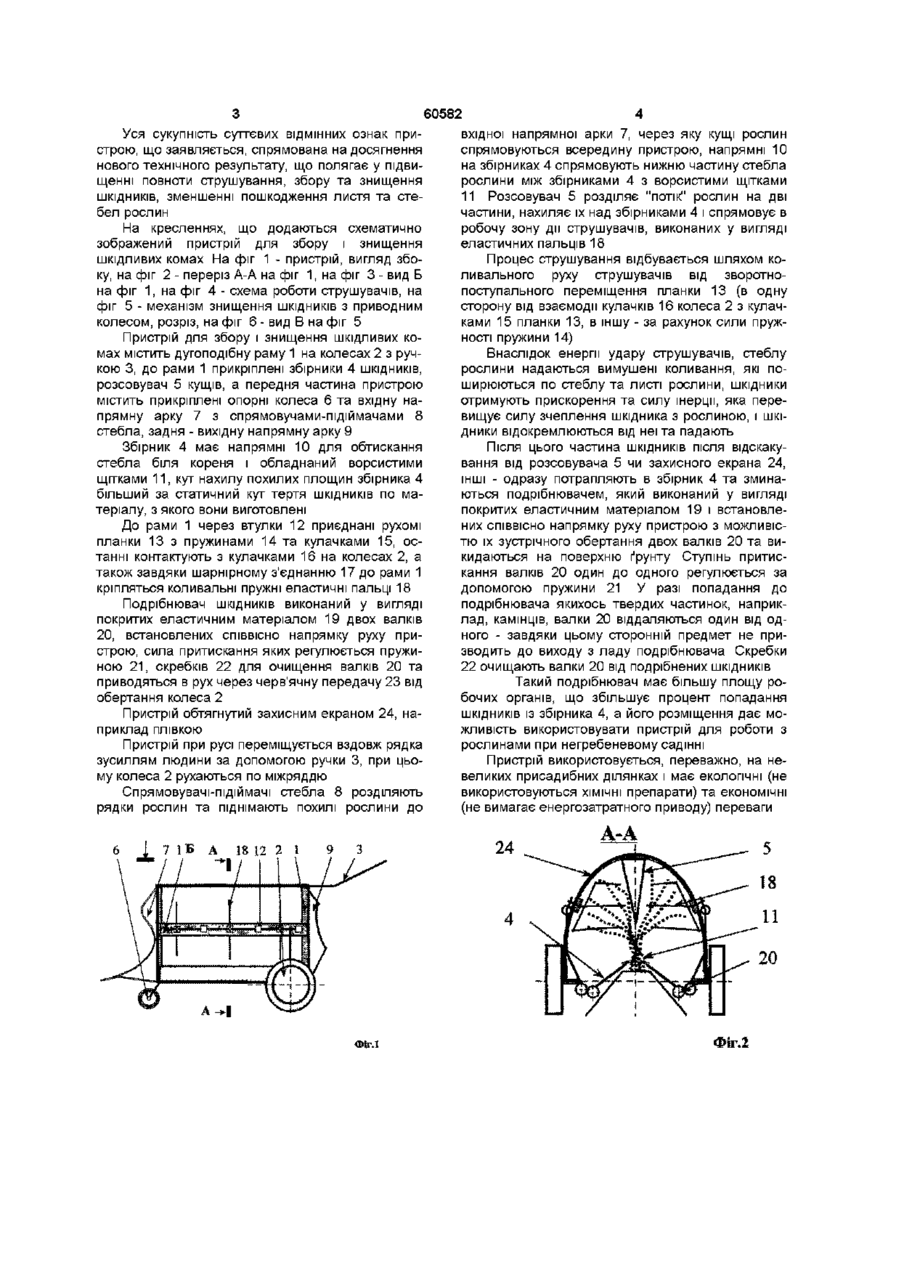

Пристрій для збору і знищення шкідливих комах, який містить розташовану на колесах дуго Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний для знищення шкідливих комах, переважно колорадських жуків Відомий пристрій для збору і знищення колорадського жука, який містить раму з опорними колесами, на якій встановлені механізм струшування жуків у вигляді пластини з прорізами для кущів і гребінки з еластичними зубами, механізм збору жуків і механізм знищення жуків, виконаний у вигляді двох катків, спряжених із засобом чищення у вигляді скребків [Див пат СРСР № 1423078, МПК А 01 М5/04, 1988р] Недоліком такого пристрою є пошкодження рослини в прорізах пластини механізму струшування ШКІДНИКІВ еластичними зубами, а також малий коефіцієнт збору струшених жуків Найбільш близьким за технічною суттю до запропонованого пристрою є пристрій для збору та знищення колорадського жука, що містить дугоподібну раму на колесах, обладнану напрямними для обтискання стебла картоплі, вертикально встановленими еластичними бітерами, збірником ШКІДНИКІВ, що споряджений пластинчатим піддоном із заглибленням над віссю колеса, подрібнювачем, виконаним у вигляді пари шестерень, які змонтовані СПІВВІСНО З колесами, причому одна шестерня жорстко, закріплена на цій осі, крім того на рамі симетрично поздовжній осі пристрою встановлений розсовувач [Див пат РФ № 2056105, МПК А01М 5/04, 1996р] подібну раму, встановлені на ній напрямні для обтискання стебла біля коріння, розсовувач кущів, струшувачі, збірники та подрібнювачі ШКІДНИКІВ, який відрізняється тим, що струшувачі виконані у вигляді коливальних пружних еластичних пальців, а подрібнювач ШКІДНИКІВ виконаний у вигляді покритих еластичним матеріалом і встановлених СПІВВІСНО напрямку руху пристрою двох підпружинених валків, встановлених з можливістю їх зустрічного обертання Суттєвим недоліком такого пристрою є нероботоздатна конструкція механізму подрібнення ШКІДНИКІВ, який виходитиме з ладу при нагромадженні ШКІДНИКІВ чи попаданні інших домішок Також при струшуванні частина ШКІДНИКІВ може потрапляти за межі збірника Завдання, на яке спрямований винахід, що заявляється, полягає у підвищенні ефективності роботи пристрою для знищення шкідливих комах шляхом зміни його конструкції та отриманні нового технічного результату, який полягає у підвищенні повноти збору та знищення ШКІДНИКІВ, зменшенні пошкодження листя та стебел рослин, появі можливості роботи з рослинами на посадках картоплі з будь-яким профілем поверхні поля (гребеневим, плоским тощо) Поставлене завдання вирішується наступним чином У відомому пристрої для знищення шкідливих комах, що містить розташовану на колесах дугоподібну раму, встановлені на ній напрямні для обтискання стебла біля коріння, розсовувач кущів, струшувачі, збірники та подрібнювачі ШКІДНИКІВ, ВІДПОВІДНО до винаходу, що заявляється, струшувачі виконані у вигляді коливальних пружних еластичних пальців, а подрібнювач ШКІДНИКІВ виконаний у вигляді покритих еластичним матеріалом і встановлених СПІВВІСНО напрямку руху пристрою двох підпружинених валків, наділених можливістю їх зустрічного обертання 00 ю о (О 60582 Уся сукупність суттєвих ВІДМІННИХ ознак привхідної напрямної арки 7, через яку кущі рослин строю, що заявляється, спрямована на досягнення спрямовуються всередину пристрою, напрямні 10 нового технічного результату, що полягає у підвина збірниках 4 спрямовують нижню частину стебла щенні повноти струшування, збору та знищення рослини між збірниками 4 з ворсистими щітками ШКІДНИКІВ, зменшенні пошкодження листя та сте11 Розсовувач 5 розділяє "потік" рослин на дві бел рослин частини, нахиляє їх над збірниками 4 і спрямовує в робочу зону дії струшувачів, виконаних у вигляді На кресленнях, що додаються схематично еластичних пальців 18 зображений пристрій для збору і знищення шкідливих комах На фіг 1 - пристрій, вигляд збоПроцес струшування відбувається шляхом коку, на фіг 2 - переріз А-А на фіг 1, на фіг 3 - вид Б ливального руху струшувачів від зворотнона фіг 1, на фіг 4 - схема роботи струшувачів, на поступального переміщення планки 13 (в одну фіг 5 - механізм знищення ШКІДНИКІВ З приводним сторону від взаємодії кулачків 16 колеса 2 з кулачколесом, розріз, на фіг 6 - вид В на фіг 5 ками 15 планки 13, в іншу - за рахунок сили пружності пружини 14) Пристрій для збору і знищення шкідливих комах містить дугоподібну раму 1 на колесах 2 з ручВнаслідок енергії удару струшувачів, стеблу кою 3, до рами 1 прикріплені збірники 4 ШКІДНИКІВ, рослини надаються вимушені коливання, які порозсовувач 5 кущів, а передня частина пристрою ширюються по стеблу та листі рослини, шкідники містить прикріплені опорні колеса 6 та вхідну наотримують прискорення та силу інерції, яка перепрямну арку 7 з спрямовучами-підіймачами 8 вищує силу зчеплення шкідника з рослиною, і шкістебла, задня - вихідну напрямну арку 9 дники відокремлюються від неї та падають Збірник 4 має напрямні 10 для обтискання Після ЦЬОГО частина ШКІДНИКІВ ПІСЛЯ відскакустебла біля кореня і обладнаний ворсистими вання від розсовувача 5 чи захисного екрана 24, щітками 11, кут нахилу похилих площин збірника 4 ІНШІ - одразу потрапляють в збірник 4 та зминабільший за статичний кут тертя ШКІДНИКІВ ПО маються подрібнювачем, який виконаний у вигляді теріалу, з якого вони виготовлені покритих еластичним матеріалом 19 і встановлених СПІВВІСНО напрямку руху пристрою з можливісДо рами 1 через втулки 12 приєднані рухомі тю їх зустрічного обертання двох валків 20 та випланки 13 з пружинами 14 та кулачками 15, оскидаються на поверхню ґрунту Ступінь притистанні контактують з кулачками 16 на колесах 2, а кання валків 20 один до одного регулюється за також завдяки шарнірному з'єднанню 17 до рами 1 допомогою пружини 21 У разі попадання до кріпляться коливальні пружні еластичні пальці 18 подрібнювача якихось твердих частинок, наприкПодрібнювач ШКІДНИКІВ виконаний у вигляді лад, камінців, валки 20 віддаляються один від одпокритих еластичним матеріалом 19 двох валків ного - завдяки цьому сторонній предмет не при20, встановлених СПІВВІСНО напрямку руху призводить до виходу з ладу подрібнювача Скребки строю, сила притискання яких регулюється пружи22 очищають валки 20 від подрібнених ШКІДНИКІВ ною 21, скребків 22 для очищення валків 20 та приводяться в рух через черв'ячну передачу 23 від Такий подрібнювач має більшу площу рообертання колеса 2 бочих органів, що збільшує процент попадання ШКІДНИКІВ із збірника 4, а його розміщення дає моПристрій обтягнутий захисним екраном 24, нажливість використовувати пристрій для роботи з приклад плівкою рослинами при негребеневому садінні Пристрій при русі переміщується вздовж рядка зусиллям людини за допомогою ручки 3, при цьоПристрій використовується, переважно, на нему колеса 2 рухаються по міжряддю великих присадибних ділянках і має екологічні (не використовуються ХІМІЧНІ препарати) та економічні Спрямовувачі-підіймачі стебла 8 розділяють (не вимагає енергозатратного приводу) переваги рядки рослин та піднімають похилі рослини до 1 7 1Б А 24 18 12 2 1 ФІГ.І А-А Фіг.2 60582 1 В 2 23 20 Фіг.З Фіг.З 14 Вид В Фіг.4 Фіг.6 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
