Пристрій для збору і знищення шкідливих комах

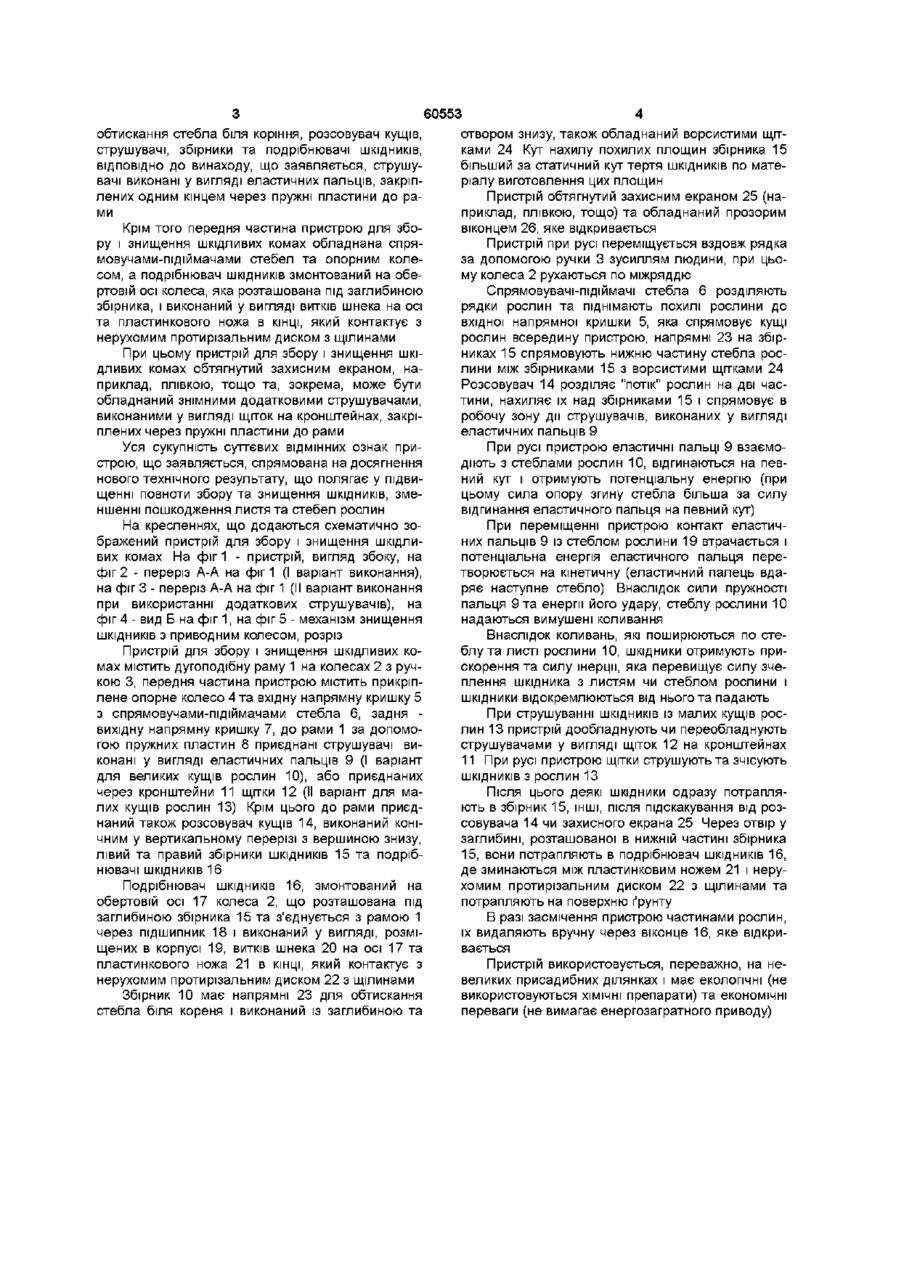

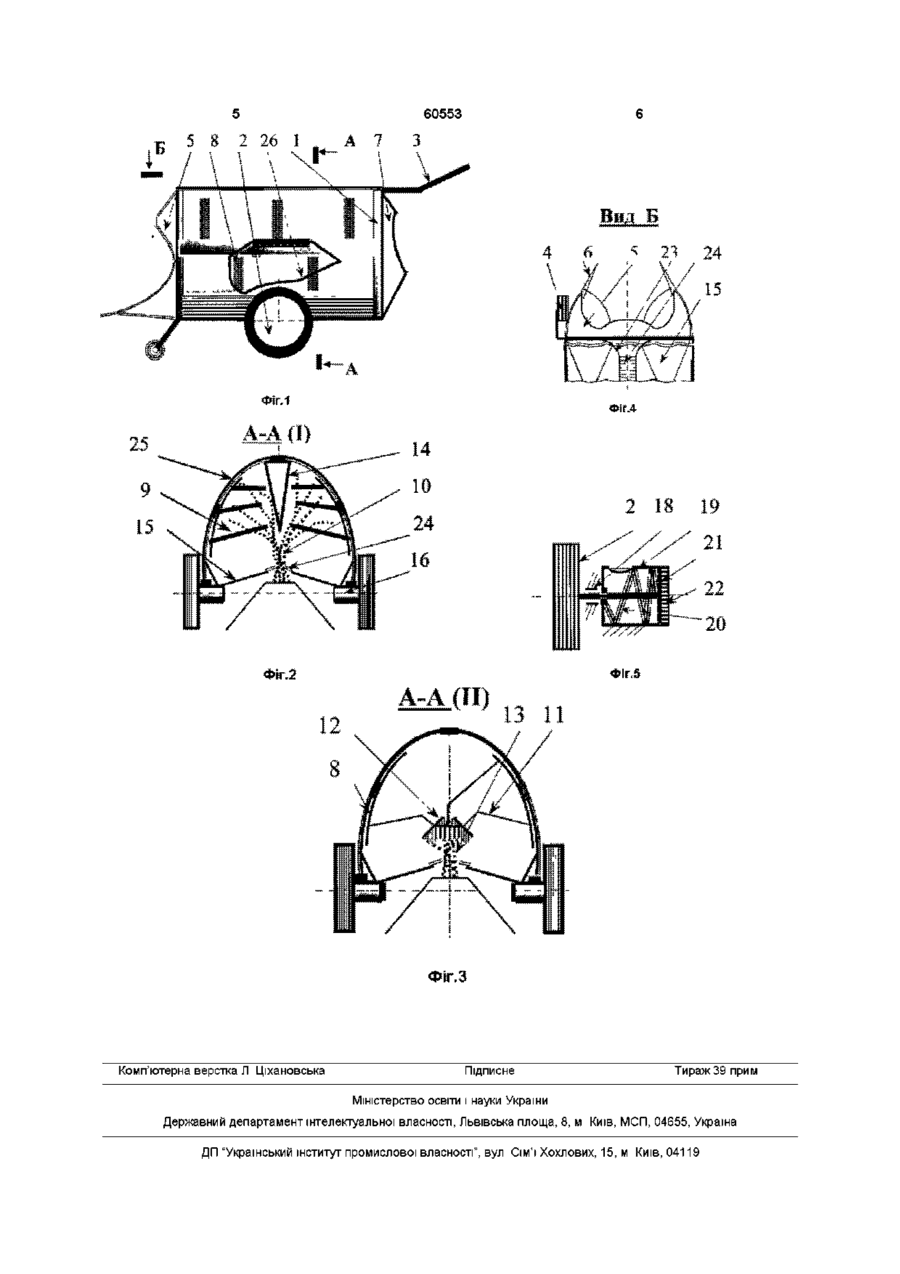

1 Пристрій для збору і знищення шкідливих комах, який містить розташовану на колесах дугоподібну раму, встановлені на ній напрямні для обтискання стебла біля коріння, розсовувач кущів, струшувачі, збірники та подрібнювачі ШКІДНИКІВ, який відрізняється тим, що струшувачі виконані у вигляді еластичних пальців, закріплених одним кінцем через пружні пластини до рами 2 Пристрій для збору і знищення шкідливих комах за п 1, який відрізняється тим, що передня час тина пристрою обладнана спрямовувачамипідіймачами стебел та опорним колесом 3 Пристрій для збору і знищення шкідливих комах за пп 1, 2, який відрізняється тим, що подрібнювач ШКІДНИКІВ змонтований на обертовій осі колеса, яка розташована під заглибиною збірника, і виконаний у вигляді витків шнека на осі та пластинкового ножа в КІНЦІ, який контактує з нерухомим протирізальним диском з щілинами 4 Пристрій для збору і знищення шкідливих комах за пп 1, 2, 3, який відрізняється тим, що він обтягнутий захисним екраном (наприклад плівкою, тощо) 5 Пристрій для збору і знищення шкідливих комах за пп 1, 2, 3, 4, який відрізняється тим, що пристрій обладнаний знімними додатковими струшувачами, виконаними у вигляді щіток на кронштейнах, закріплених через пружні пластини до рами Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний для знищення шкідливих комах, переважно колорадських жуків Відомий пристрій для боротьби з колорадським жуком, який містить П-подібну раму з ручками, встановлену на опорних колесах, і розміщений в нижній частині збірник комах, а також струшувач жуків у вигляді бітера з приводом від коліс [Див пат СРСР №1836010, МПКА01М5/04, 1993р] Недоліком такого пристрою є потрапляння ШКІДНИКІВ при струшуванні за межі екрану чи шнека, крім цього зібрані комахи потрібно постійно видаляти Найбільш близьким за технічною суттю до запропонованого пристрою є пристрій для збору та знищення колорадського жука, що містить дугоподібну раму на колесах, обладнану напрямними для обтискання стебла картоплі, вертикально встановленими еластичними бітерами, збірником ШКІДНИКІВ, що споряджений пластинчатим піддоном із заглибленням над віссю колеса, подрібнювачем, виконаним у вигляді пари шестерень, які змонтовані СПІВВІСНО з колесами, причому одна жорстко закріплена на цій осі, крім того на рамі симетрично повздовжній осі пристрою встановлений розсовувач [Див, пат РФ №2056105, МПК А01М5/04, 1996р] Суттєвим недоліком такого пристрою є конструкція механізму подрібнення ШКІДНИКІВ, ЯКИЙ ви ходитиме з ладу при нагромадженні ШКІДНИКІВ ЧИ попаданні інших домішок Також при струшуванні частина ШКІДНИКІВ може потрапляти за межі збірника Завдання, на яке спрямований винахід, що заявляється, полягає у підвищенні ефективності роботи пристрою для знищення шкідливих комах шляхом зміни його конструкції та отриманні нового технічного результату, який полягає у підвищенні якості збору та знищення ШКІДНИКІВ, зменшенні пошкодження листя та стебел рослин Поставлене завдання вирішується наступним чином У відомому пристрої для знищення шкідливих комах, що містить розташовану на колесах дугоподібну раму, встановлені на ній напрямні для СО Ю Ю О (О 60553 обтискання стебла біля коріння, розсовувач кущів, отвором знизу, також обладнаний ворсистими щітструшувачі, збірники та подрібнювачі ШКІДНИКІВ, ками 24 Кут нахилу похилих площин збірника 15 ВІДПОВІДНО до винаходу, що заявляється, струшубільший за статичний кут тертя ШКІДНИКІВ ПО матевачі виконані у вигляді еластичних пальців, закріпріалу виготовлення цих площин лених одним кінцем через пружні пластини до раПристрій обтягнутий захисним екраном 25 (нами приклад, плівкою, тощо) та обладнаний прозорим віконцем 26, яке відкривається Крім того передня частина пристрою для збору і знищення шкідливих комах обладнана спряПристрій при русі переміщується вздовж рядка мовучами-підіймачами стебел та опорним колеза допомогою ручки 3 зусиллям людини, при цьосом, а подрібнювач ШКІДНИКІВ змонтований на обему колеса 2 рухаються по міжряддю ртовій осі колеса, яка розташована під заглибиною Спрямовувачі-підіймачі стебла 6 розділяють збірника, і виконаний у вигляді витків шнека на осі рядки рослин та піднімають похилі рослини до та пластинкового ножа в КІНЦІ, ЯКИЙ контактує з вхідної напрямної кришки 5, яка спрямовує кущі нерухомим протирізальним диском з щілинами рослин всередину пристрою, напрямні 23 на збірниках 15 спрямовують нижню частину стебла росПри цьому пристрій для збору і знищення шкілини між збірниками 15 з ворсистими щітками 24 дливих комах обтягнутий захисним екраном, наРозсовувач 14 розділяє "потік" рослин на дві часприклад, плівкою, тощо та, зокрема, може бути тини, нахиляє їх над збірниками 15 і спрямовує в обладнаний знімними додатковими струшувачами, робочу зону дії струшувачів, виконаних у вигляді виконаними у вигляді щіток на кронштейнах, закріеластичних пальців 9 плених через пружні пластини до рами Уся сукупність суттєвих ВІДМІННИХ ознак приПри русі пристрою еластичні пальці 9 взаємострою, що заявляється, спрямована на досягнення діють з стеблами рослин 10, відгинаються на певнового технічного результату, що полягає у підвиний кут і отримують потенціальну енергію (при щенні повноти збору та знищення ШКІДНИКІВ, змецьому сила опору згину стебла більша за силу ншенні пошкодження листя та стебел рослин відгинання еластичного пальця на певний кут) На кресленнях, що додаються схематично зоПри переміщенні пристрою контакт еластичбражений пристрій для збору і знищення шкідлиних пальців 9 із стеблом рослини 19 втрачається і вих комах На фіг 1 - пристрій, вигляд збоку, на потенціальна енергія еластичного пальця перефіг 2 - переріз А-А на фіг 1 (І варіант виконання), творюється на кінетичну (еластичний палець вдана фіг 3 - переріз А-А на фіг 1 (II варіант виконання ряє наступне стебло) Внаслідок сили пружності при використанні додаткових струшувачів), на пальця 9 та енергії його удару, стеблу рослини 10 фіг 4 - вид Б на фіг 1, на фіг 5 - механізм знищення надаються вимушені коливання ШКІДНИКІВ з приводним колесом, розріз Внаслідок коливань, які поширюються по стеблу та листі рослини 10, шкідники отримують приПристрій для збору і знищення шкідливих коскорення та силу інерції, яка перевищує силу зчемах містить дугоподібну раму 1 на колесах 2 з ручплення шкідника з листям чи стеблом рослини і кою 3, передня частина пристрою містить прикріпшкідники відокремлюються від нього та падають лене опорне колесо 4 та вхідну напрямну кришку 5 з спрямовучами-підіймачами стебла 6, задня При струшуванні ШКІДНИКІВ ІЗ малих кущів росвихідну напрямну кришку 7, до рами 1 за допомолин 13 пристрій дообладнують чи переобладнують гою пружних пластин 8 приєднані струшувачі виструшувачами у вигляді щіток 12 на кронштейнах конані у вигляді еластичних пальців 9 (І варіант 11 При русі пристрою щітки струшують та зчісують для великих кущів рослин 10), або приєднаних ШКІДНИКІВ з рослин 13 через кронштейни 11 щітки 12 (II варіант для маПісля ЦЬОГО деякі шкідники одразу потраплялих кущів рослин 13) Крім цього до рами приєдють в збірник 15, ІНШІ, після підскакування від рознаний також розсовувач кущів 14, виконаний конісовувача 14 чи захисного екрана 25 Через отвір у чним у вертикальному перерізі з вершиною знизу, заглибині, розташованої в нижній частині збірника лівий та правий збірники ШКІДНИКІВ 15 та подріб15, вони потрапляють в подрібнювач ШКІДНИКІВ 16, нювачі ШКІДНИКІВ 16 де зминаються між пластинковим ножем 21 і нерухомим протирізальним диском 22 з щілинами та Подрібнювач ШКІДНИКІВ 16, змонтований на потрапляють на поверхню ґрунту обертовій осі 17 колеса 2, що розташована під заглибиною збірника 15 та з'єднується з рамою 1 В разі засмічення пристрою частинами рослин, через підшипник 18 і виконаний у вигляді, розміїх видаляють вручну через віконце 16, яке відкрищених в корпусі 19, витків шнека 20 на осі 17 та вається пластинкового ножа 21 в КІНЦІ, ЯКИЙ контактує з Пристрій використовується, переважно, на ненерухомим протирізальним диском 22 з щілинами великих присадибних ділянках і має екологічні (не використовуються ХІМІЧНІ препарати) та економічні Збірник 10 має напрямні 23 для обтискання переваги (не вимагає енергозагратного приводу) стебла біля кореня і виконаний із заглибиною та 60553 ФїГ.З Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
