Елемент індикації з пам’яттю

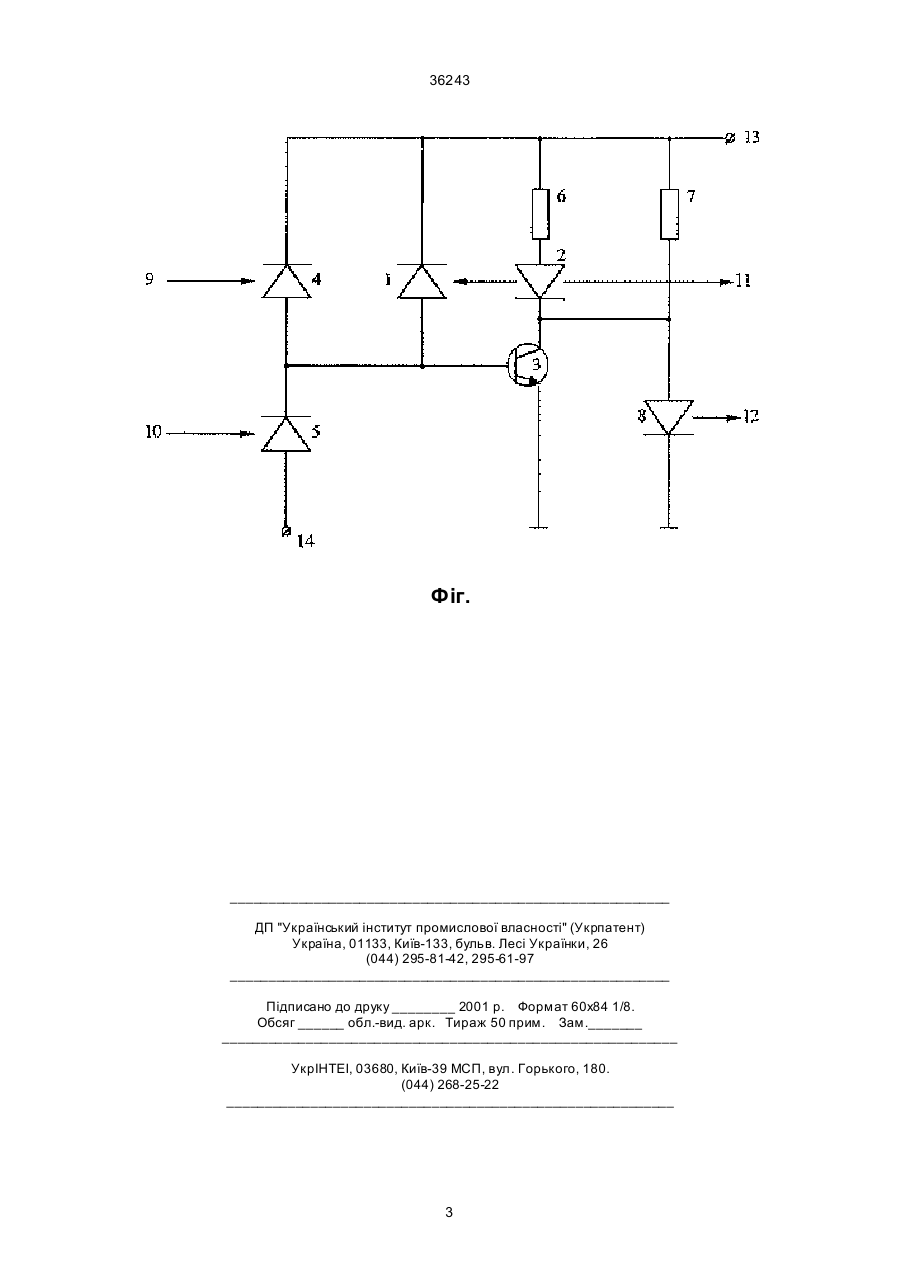

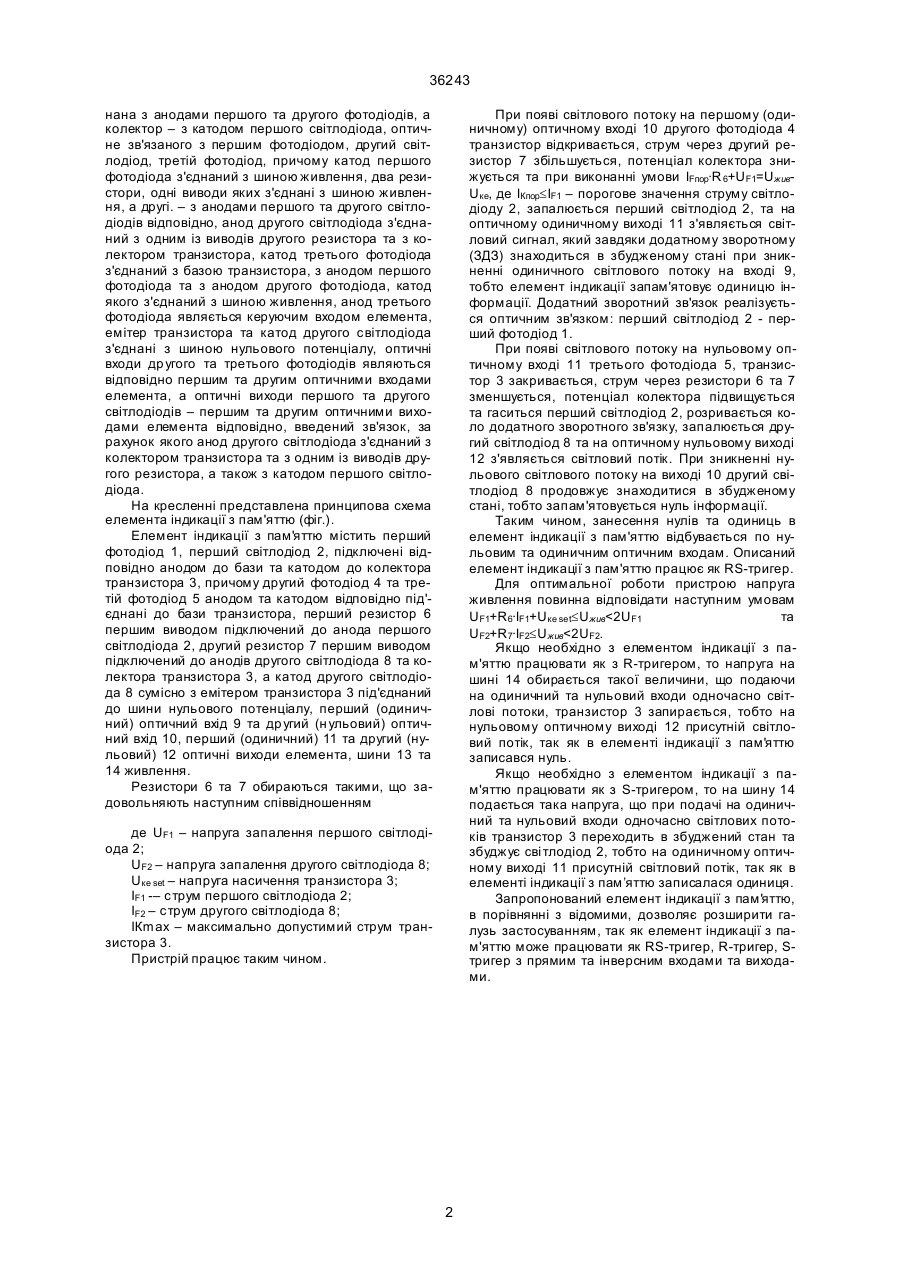

Елемент індикації з пам’яттю, що містіть транзистор, база якого з’єднана з анодами першого та другого фо тодіодів, а колектор – з катодом першого світлодіода, оптично зв’язаного з першим фотодіодом, другий світлодіод, третій фотодіод, причому катод першого фотодіода з'єднаний з шиною живлення, два резистори, одні виводи яких з'єднані з шиною живлення, а другі – з анодами першого та друго го світлодіодів відповідно, анод другого 36243 нана з анодами першого та другого фотодіодів, а колектор – з катодом першого світлодіода, оптичне зв'язаного з першим фотодіодом, другий світлодіод, третій фотодіод, причому катод першого фотодіода з'єднаний з шиною живлення, два резистори, одні виводи яких з'єднані з шиною живлення, а другі. – з анодами першого та другого світлодіодів відповідно, анод другого світлодіода з'єднаний з одним із виводів другого резистора та з колектором транзистора, катод третього фотодіода з'єднаний з базою транзистора, з анодом першого фотодіода та з анодом другого фотодіода, катод якого з'єднаний з шиною живлення, анод третього фотодіода являється керуючим входом елемента, емітер транзистора та катод другого світлодіода з'єднані з шиною нульового потенціалу, оптичні входи др угого та третього фотодіодів являються відповідно першим та другим оптичними входами елемента, а оптичні виходи першого та другого світлодіодів – першим та другим оптичними виходами елемента відповідно, введений зв'язок, за рахунок якого анод другого світлодіода з'єднаний з колектором транзистора та з одним із виводів другого резистора, а також з катодом першого світлодіода. На кресленні представлена принципова схема елемента індикації з пам'яттю (фіг.). Елемент індикації з пам'я ттю містить перший фотодіод 1, перший світлодіод 2, підключені відповідно анодом до бази та катодом до колектора транзистора 3, причому другий фотодіод 4 та третій фотодіод 5 анодом та катодом відповідно під'єднані до бази транзистора, перший резистор 6 першим виводом підключений до анода першого світлодіода 2, другий резистор 7 першим виводом підключений до анодів другого світлодіода 8 та колектора транзистора 3, а катод другого світлодіода 8 сумісно з емітером транзистора 3 під'єднаний до шини нульового потенціалу, перший (одиничний) оптичний вхід 9 та др угий (н ульовий) оптичний вхід 10, перший (одиничний) 11 та другий (нульовий) 12 оптичні виходи елемента, шини 13 та 14 живлення. Резистори 6 та 7 обираються такими, що задовольняють наступним співвідношенням При появі світлового потоку на першому (одиничному) оптичному вході 10 другого фотодіода 4 транзистор відкривається, струм через другий резистор 7 збільшується, потенціал колектора знижується та при виконанні умови ІFпор·R 6+UF1=UживUке, де IКпор£IF1 – порогове значення струму світлодіоду 2, запалюється перший світлодіод 2, та на оптичному одиничному виході 11 з'являється світловий сигнал, який завдяки додатному зворотному (ЗДЗ) знаходиться в збудженому стані при зникненні одиничного світлового потоку на вході 9, тобто елемент індикації запам'ятовує одиницю інформації. Додатний зворотний зв'язок реалізується оптичним зв'язком: перший світлодіод 2 - перший фотодіод 1. При появі світлового потоку на нульовому оптичному вході 11 третього фотодіода 5, транзистор 3 закривається, струм через резистори 6 та 7 зменшується, потенціал колектора підвищується та гаситься перший світлодіод 2, розривається коло додатного зворотного зв'язку, запалюється другий світлодіод 8 та на оптичному нульовому виході 12 з'являється світловий потік. При зникненні нульового світлового потоку на виході 10 другий світлодіод 8 продовжує знаходитися в збудженому стані, тобто запам'ятовується нуль інформації. Таким чином, занесення нулів та одиниць в елемент індикації з пам'яттю відбувається по нульовим та одиничним оптичним входам. Описаний елемент індикації з пам'яттю працює як RS-тригер. Для оптимальної роботи пристрою напруга живлення повинна відповідати наступним умовам UF1+R6·IF1+Uке set£Uжив
