Свердловинний штанговий насос

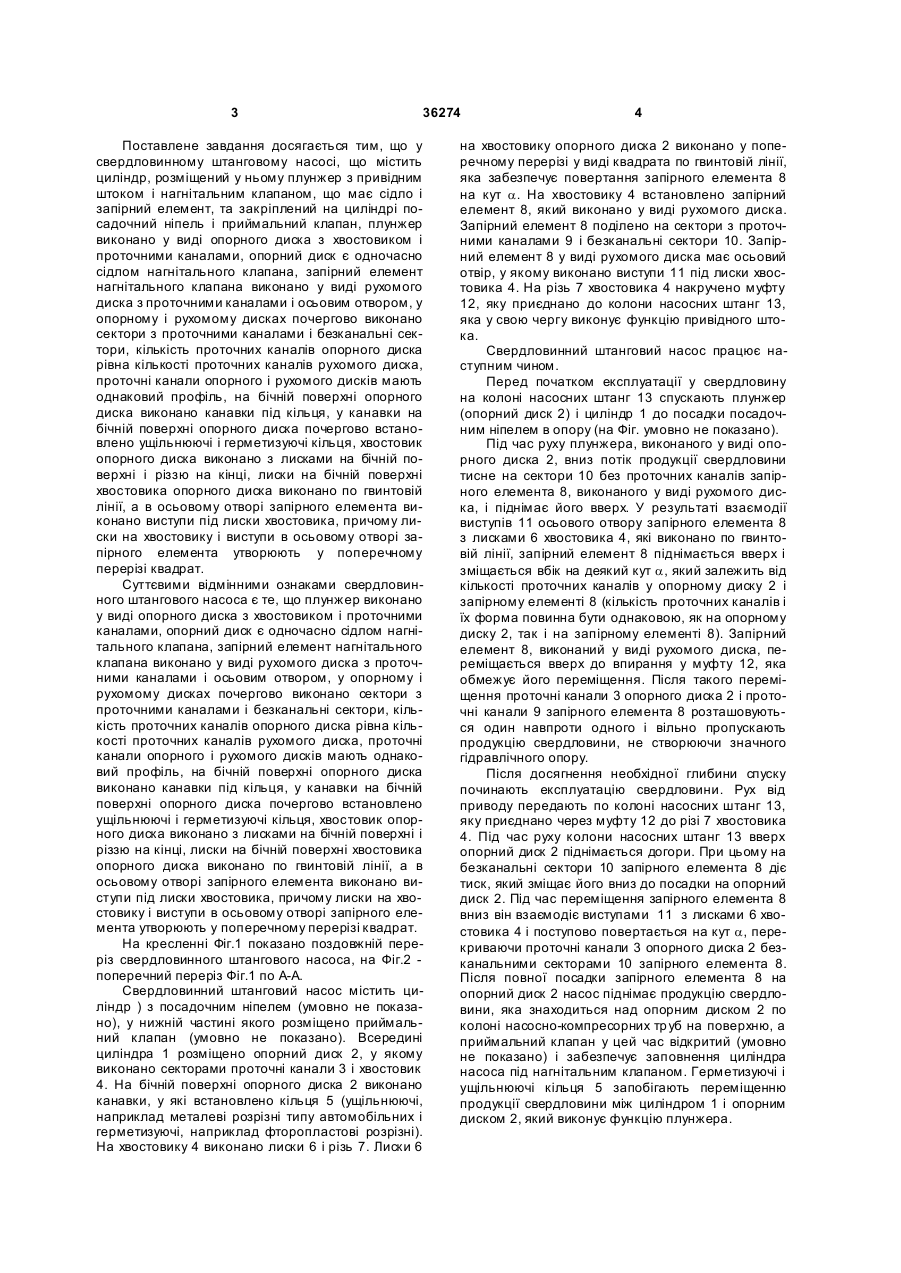

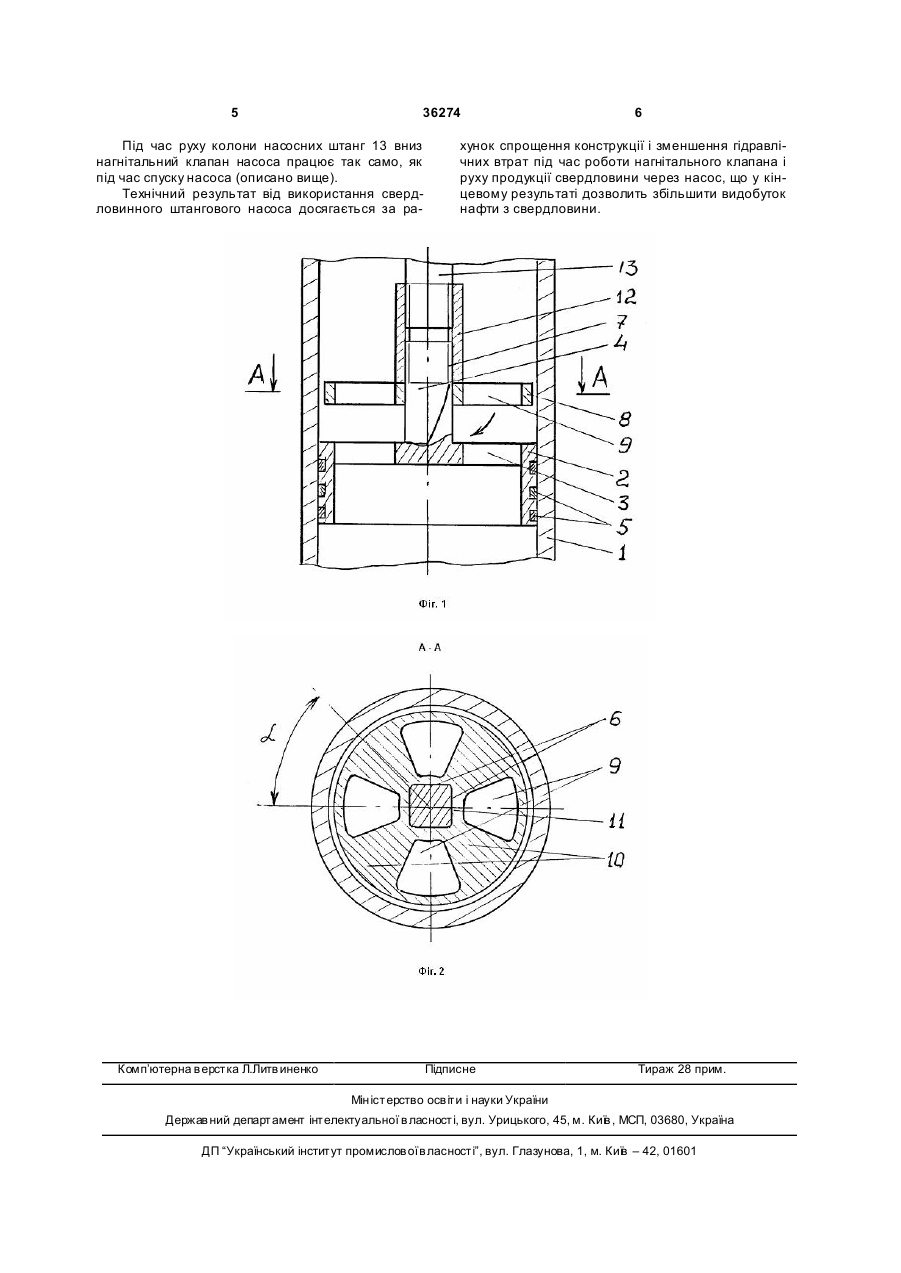

Свердловинний штанговий насос, що містить циліндр, розміщений у ньому плунжер з привідним штоком і нагнітальним клапаном, що має сідло і запірний елемент, та закріплений на циліндрі посадочний ніпель і приймальний клапан, який відрізняється тим, що плунжер виконано у вигляді опорного диска з хвостовиком і проточними каналами, опорний диск є одночасно сідлом нагнітального клапана, запірний елемент нагнітального 3 36274 Поставлене завдання досягається тим, що у свердловинному штанговому насосі, що містить циліндр, розміщений у ньому плунжер з привідним штоком і нагнітальним клапаном, що має сідло і запірний елемент, та закріплений на циліндрі посадочний ніпель і приймальний клапан, плунжер виконано у виді опорного диска з хвостовиком і проточними каналами, опорний диск є одночасно сідлом нагнітального клапана, запірний елемент нагнітального клапана виконано у виді рухомого диска з проточними каналами і осьовим отвором, у опорному і рухомому дисках почергово виконано сектори з проточними каналами і безканальні сектори, кількість проточних каналів опорного диска рівна кількості проточних каналів рухомого диска, проточні канали опорного і рухомого дисків мають однаковий профіль, на бічній поверхні опорного диска виконано канавки під кільця, у канавки на бічній поверхні опорного диска почергово встановлено ущільнюючі і герметизуючі кільця, хвостовик опорного диска виконано з лисками на бічній поверхні і різзю на кінці, лиски на бічній поверхні хвостовика опорного диска виконано по гвинтовій лінії, а в осьовому отворі запірного елемента виконано виступи під лиски хвостовика, причому лиски на хвостовику і виступи в осьовому отворі запірного елемента утворюють у поперечному перерізі квадрат. Суттєвими відмінними ознаками свердловинного штангового насоса є те, що плунжер виконано у виді опорного диска з хвостовиком і проточними каналами, опорний диск є одночасно сідлом нагнітального клапана, запірний елемент нагнітального клапана виконано у виді рухомого диска з проточними каналами і осьовим отвором, у опорному і рухомому дисках почергово виконано сектори з проточними каналами і безканальні сектори, кількість проточних каналів опорного диска рівна кількості проточних каналів рухомого диска, проточні канали опорного і рухомого дисків мають однаковий профіль, на бічній поверхні опорного диска виконано канавки під кільця, у канавки на бічній поверхні опорного диска почергово встановлено ущільнюючі і герметизуючі кільця, хвостовик опорного диска виконано з лисками на бічній поверхні і різзю на кінці, лиски на бічній поверхні хвостовика опорного диска виконано по гвинтовій лінії, а в осьовому отворі запірного елемента виконано виступи під лиски хвостовика, причому лиски на хвостовику і виступи в осьовому отворі запірного елемента утворюють у поперечному перерізі квадрат. На кресленні Фіг.1 показано поздовжній переріз свердловинного штангового насоса, на Фіг.2 поперечний переріз Фіг.1 по А-А. Свердловинний штанговий насос містить циліндр ) з посадочним ніпелем (умовно не показано), у нижній частині якого розміщено приймальний клапан (умовно не показано). Всередині циліндра 1 розміщено опорний диск 2, у якому виконано секторами проточні канали 3 і хвостовик 4. На бічній поверхні опорного диска 2 виконано канавки, у які встановлено кільця 5 (ущільнюючі, наприклад металеві розрізні типу автомобільних і герметизуючі, наприклад фторопластові розрізні). На хвостовику 4 виконано лиски 6 і різь 7. Лиски 6 4 на хвостовику опорного диска 2 виконано у поперечному перерізі у виді квадрата по гвинтовій лінії, яка забезпечує повертання запірного елемента 8 на кут a. На хвостовику 4 встановлено запірний елемент 8, який виконано у виді рухомого диска. Запірний елемент 8 поділено на сектори з проточними каналами 9 і безканальні сектори 10. Запірний елемент 8 у виді рухомого диска має осьовий отвір, у якому виконано виступи 11 під лиски хвостовика 4. На різь 7 хвостовика 4 накручено муфту 12, яку приєднано до колони насосних штанг 13, яка у свою чергу виконує функцію привідного штока. Свердловинний штанговий насос працює наступним чином. Перед початком експлуатації у свердловину на колоні насосних штанг 13 спускають плунжер (опорний диск 2) і циліндр 1 до посадки посадочним ніпелем в опору (на Фіг. умовно не показано). Під час руху плунжера, виконаного у виді опорного диска 2, вниз потік продукції свердловини тисне на сектори 10 без проточних каналів запірного елемента 8, виконаного у виді рухомого диска, і піднімає його вверх. У результаті взаємодії виступів 11 осьового отвору запірного елемента 8 з лисками 6 хвостовика 4, які виконано по гвинтовій лінії, запірний елемент 8 піднімається вверх і зміщається вбік на деякий кут a, який залежить від кількості проточних каналів у опорному диску 2 і запірному елементі 8 (кількість проточних каналів і їх форма повинна бути однаковою, як на опорному диску 2, так і на запірному елементі 8). Запірний елемент 8, виконаний у виді рухомого диска, переміщається вверх до впирання у муфту 12, яка обмежує його переміщення. Після такого переміщення проточні канали 3 опорного диска 2 і проточні канали 9 запірного елемента 8 розташовуються один навпроти одного і вільно пропускають продукцію свердловини, не створюючи значного гідравлічного опору. Після досягнення необхідної глибини спуску починають експлуатацію свердловини. Рух від приводу передають по колоні насосних штанг 13, яку приєднано через муфту 12 до різі 7 хвостовика 4. Під час руху колони насосних штанг 13 вверх опорний диск 2 піднімається догори. При цьому на безканальні сектори 10 запірного елемента 8 діє тиск, який зміщає його вниз до посадки на опорний диск 2. Під час переміщення запірного елемента 8 вниз він взаємодіє виступами 11 з лисками 6 хвостовика 4 і поступово повертається на кут a, перекриваючи проточні канали 3 опорного диска 2 безканальними секторами 10 запірного елемента 8. Після повної посадки запірного елемента 8 на опорний диск 2 насос піднімає продукцію свердловини, яка знаходиться над опорним диском 2 по колоні насосно-компресорних тр уб на поверхню, а приймальний клапан у цей час відкритий (умовно не показано) і забезпечує заповнення циліндра насоса під нагнітальним клапаном. Герметизуючі і ущільнюючі кільця 5 запобігають переміщенню продукції свердловини між циліндром 1 і опорним диском 2, який виконує функцію плунжера. 5 36274 Під час руху колони насосних штанг 13 вниз нагнітальний клапан насоса працює так само, як під час спуску насоса (описано вище). Технічний результат від використання свердловинного штангового насоса досягається за ра Комп’ютерна в ерстка Л.Литв иненко 6 хунок спрощення конструкції і зменшення гідравлічних втрат під час роботи нагнітального клапана і руху продукції свердловини через насос, що у кінцевому результаті дозволить збільшити видобуток нафти з свердловини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
