Свердловинний штанговий насос

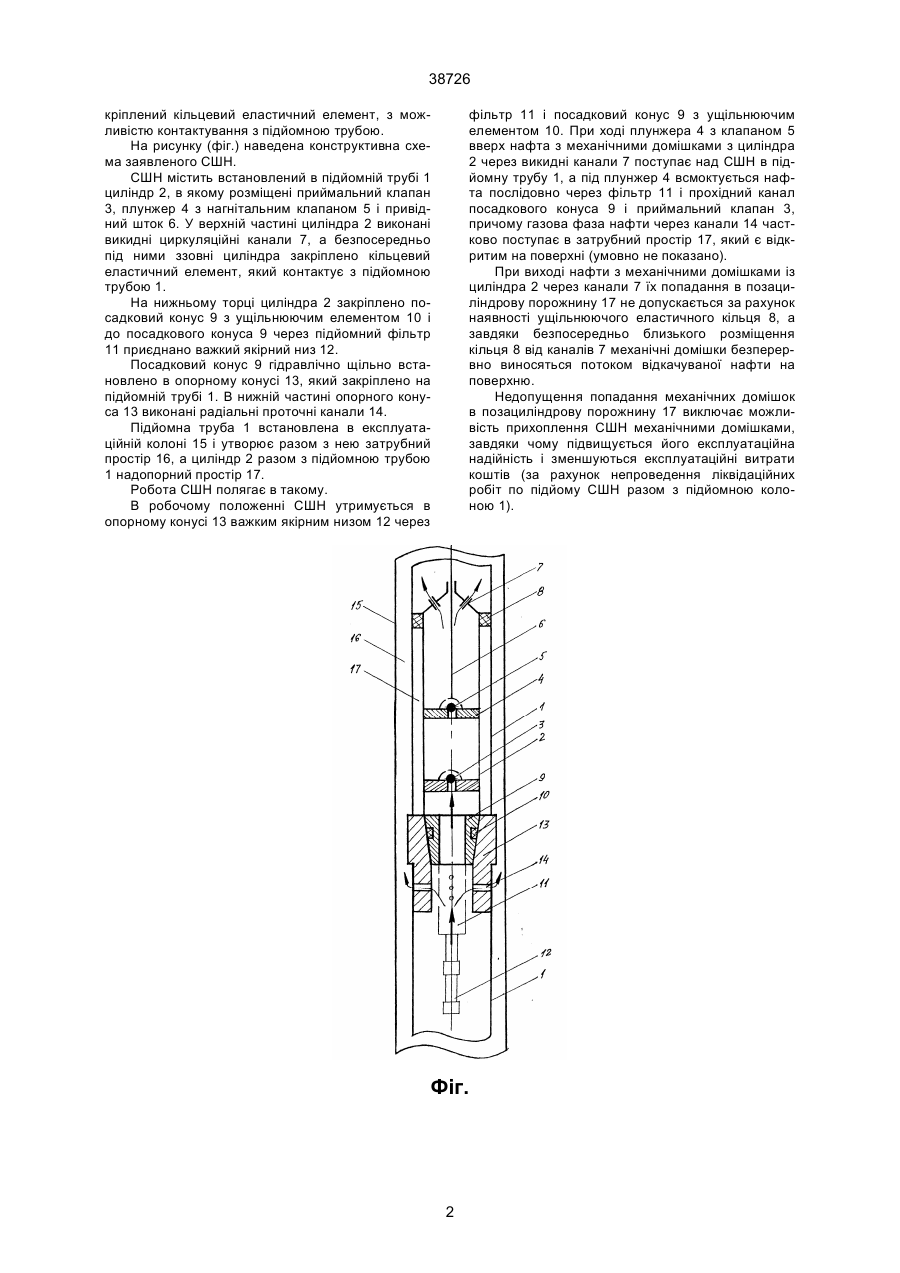

Свердловинний штанговий насос, який містить встановлений в підйомній трубі циліндр, на нижньому торці якого закріплений посадковий конус з ущільнюючим еластичним елементом, який 38726 кріплений кільцевий еластичний елемент, з можливістю контактування з підйомною трубою. На рисунку (фіг.) наведена конструктивна схема заявленого СШН. СШН містить встановлений в підйомній трубі 1 циліндр 2, в якому розміщені приймальний клапан 3, плунжер 4 з нагнітальним клапаном 5 і привідний шток 6. У верхній частині циліндра 2 виконані викидні циркуляційні канали 7, а безпосередньо під ними ззовні циліндра закріплено кільцевий еластичний елемент, який контактує з підйомною трубою 1. На нижньому торці циліндра 2 закріплено посадковий конус 9 з ущільнюючим елементом 10 і до посадкового конуса 9 через підйомний фільтр 11 приєднано важкий якірний низ 12. Посадковий конус 9 гідравлічно щільно встановлено в опорному конусі 13, який закріплено на підйомній трубі 1. В нижній частині опорного конуса 13 виконані радіальні проточні канали 14. Підйомна труба 1 встановлена в експлуатаційній колоні 15 і утворює разом з нею затрубний простір 16, а циліндр 2 разом з підйомною трубою 1 надопорний простір 17. Робота СШН полягає в такому. В робочому положенні СШН утримується в опорному конусі 13 важким якірним низом 12 через фільтр 11 і посадковий конус 9 з ущільнюючим елементом 10. При ході плунжера 4 з клапаном 5 вверх нафта з механічними домішками з циліндра 2 через викидні канали 7 поступає над СШН в підйомну трубу 1, а під плунжер 4 всмоктується нафта послідовно через фільтр 11 і прохідний канал посадкового конуса 9 і приймальний клапан 3, причому газова фаза нафти через канали 14 частково поступає в затрубний простір 17, який є відкритим на поверхні (умовно не показано). При виході нафти з механічними домішками із циліндра 2 через канали 7 їх попадання в позациліндрову порожнину 17 не допускається за рахунок наявності ущільнюючого еластичного кільця 8, а завдяки безпосередньо близького розміщення кільця 8 від каналів 7 механічні домішки безперервно виносяться потоком відкачуваної нафти на поверхню. Недопущення попадання механічних домішок в позациліндрову порожнину 17 виключає можливість прихоплення СШН механічними домішками, завдяки чому підвищується його експлуатаційна надійність і зменшуються експлуатаційні витрати коштів (за рахунок непроведення ліквідаційних робіт по підйому СШН разом з підйомною колоною 1). Фіг. 2 38726 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
