Пристрій для ремонту обсадних колон

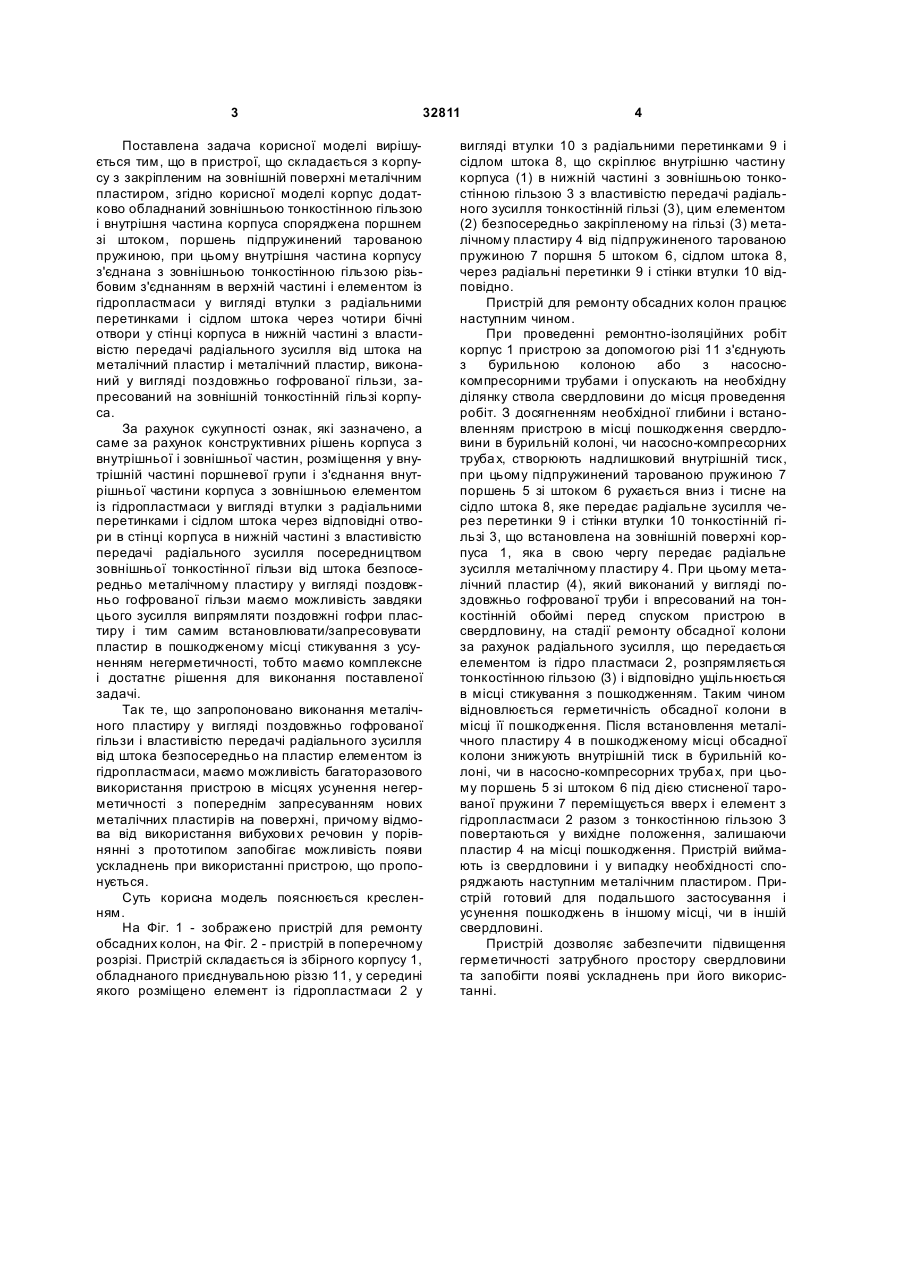

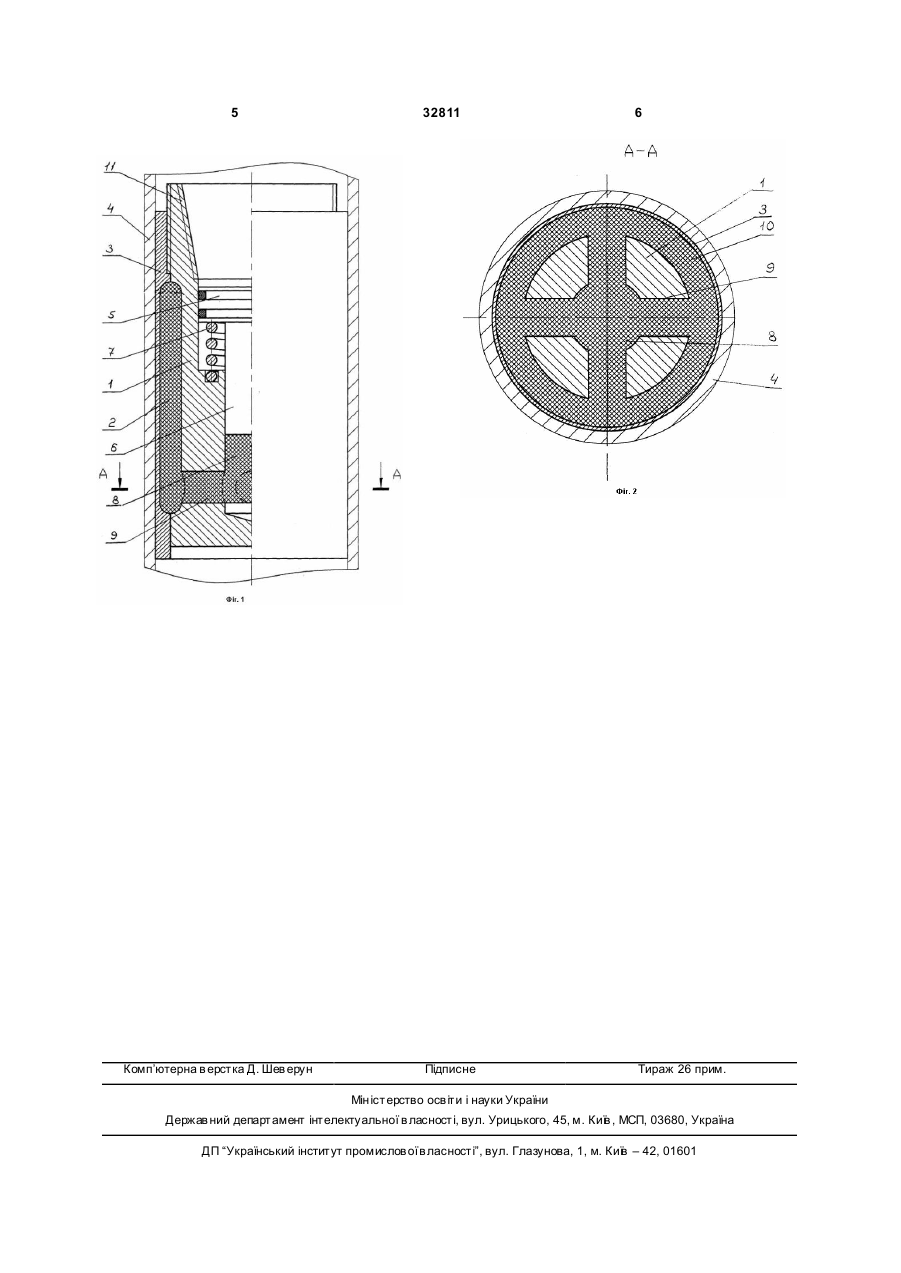

Пристрій для ремонту обсадних колон, що містить корпус з закріпленим на зовнішній поверхні металічним пластиром, який відрізняється тим, 3 32811 Поставлена задача корисної моделі вирішується тим, що в пристрої, що складається з корпусу з закріпленим на зовнішній поверхні металічним пластиром, згідно корисної моделі корпус додатково обладнаний зовнішньою тонкостінною гільзою і внутрішня частина корпуса споряджена поршнем зі штоком, поршень підпружинений тарованою пружиною, при цьому внутрішня частина корпусу з'єднана з зовнішньою тонкостінною гільзою різьбовим з'єднанням в верхній частині і елементом із гідропластмаси у вигляді втулки з радіальними перетинками і сідлом штока через чотири бічні отвори у стінці корпуса в нижній частині з властивістю передачі радіального зусилля від штока на металічний пластир і металічний пластир, виконаний у вигляді поздовжньо гофрованої гільзи, запресований на зовнішній тонкостінній гільзі корпуса. За рахунок сукупності ознак, які зазначено, а саме за рахунок конструктивних рішень корпуса з внутрішньої і зовнішньої частин, розміщення у внутрішній частині поршневої групи і з'єднання внутрішньої частини корпуса з зовнішньою елементом із гідропластмаси у вигляді втулки з радіальними перетинками і сідлом штока через відповідні отвори в стінці корпуса в нижній частині з властивістю передачі радіального зусилля посередництвом зовнішньої тонкостінної гільзи від штока безпосередньо металічному пластиру у вигляді поздовжньо гофрованої гільзи маємо можливість завдяки цього зусилля випрямляти поздовжні гофри пластиру і тим самим встановлювати/запресовувати пластир в пошкодженому місці стикування з усуненням негерметичності, тобто маємо комплексне і достатнє рішення для виконання поставленої задачі. Так те, що запропоновано виконання металічного пластиру у вигляді поздовжньо гофрованої гільзи і властивістю передачі радіального зусилля від штока безпосередньо на пластир елементом із гідропластмаси, маємо можливість багаторазового використання пристрою в місцях усунення негерметичності з попереднім запресуванням нових металічних пластирів на поверхні, причому відмова від використання вибухови х речовин у порівнянні з прототипом запобігає можливість появи ускладнень при використанні пристрою, що пропонується. Суть корисна модель пояснюється кресленням. На Фіг. 1 - зображено пристрій для ремонту обсадних колон, на Фіг. 2 - пристрій в поперечному розрізі. Пристрій складається із збірного корпусу 1, обладнаного приєднувальною різзю 11, у середині якого розміщено елемент із гідропластмаси 2 у 4 вигляді втулки 10 з радіальними перетинками 9 і сідлом штока 8, що скріплює внутрішню частину корпуса (1) в нижній частині з зовнішньою тонкостінною гільзою 3 з властивістю передачі радіального зусилля тонкостінній гільзі (3), цим елементом (2) безпосередньо закріпленому на гільзі (3) металічному пластиру 4 від підпружиненого тарованою пружиною 7 поршня 5 штоком 6, сідлом штока 8, через радіальні перетинки 9 і стінки втулки 10 відповідно. Пристрій для ремонту обсадних колон працює наступним чином. При проведенні ремонтно-ізоляційних робіт корпус 1 пристрою за допомогою різі 11 з'єднують з бурильною колоною або з насоснокомпресорними трубами і опускають на необхідну ділянку ствола свердловини до місця проведення робіт. З досягненням необхідної глибини і встановленням пристрою в місці пошкодження свердловини в бурильній колоні, чи насосно-компресорних труба х, створюють надлишковий внутрішній тиск, при цьому підпружинений тарованою пружиною 7 поршень 5 зі штоком 6 рухається вниз і тисне на сідло штока 8, яке передає радіальне зусилля через перетинки 9 і стінки втулки 10 тонкостінній гільзі 3, що встановлена на зовнішній поверхні корпуса 1, яка в свою чергу передає радіальне зусилля металічному пластиру 4. При цьому металічний пластир (4), який виконаний у вигляді поздовжньо гофрованої труби і впресований на тонкостінній обоймі перед спуском пристрою в свердловину, на стадії ремонту обсадної колони за рахунок радіального зусилля, що передається елементом із гідро пластмаси 2, розпрямляється тонкостінною гільзою (3) і відповідно ущільнюється в місці стикування з пошкодженням. Таким чином відновлюється герметичність обсадної колони в місці її пошкодження. Після встановлення металічного пластиру 4 в пошкодженому місці обсадної колони знижують внутрішній тиск в бурильній колоні, чи в насосно-компресорних труба х, при цьому поршень 5 зі штоком 6 під дією стисненої тарованої пружини 7 переміщується вверх і елемент з гідропластмаси 2 разом з тонкостінною гільзою 3 повертаються у вихідне положення, залишаючи пластир 4 на місці пошкодження. Пристрій виймають із свердловини і у випадку необхідності споряджають наступним металічним пластиром. Пристрій готовий для подальшого застосування і усунення пошкоджень в іншому місці, чи в іншій свердловині. Пристрій дозволяє забезпечити підвищення герметичності затрубного простору свердловини та запобігти появі ускладнень при його використанні. 5 Комп’ютерна в ерстка Д. Шев ерун 32811 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
