Спосіб одержання багатоканальної подібної до пили напруги
Текст

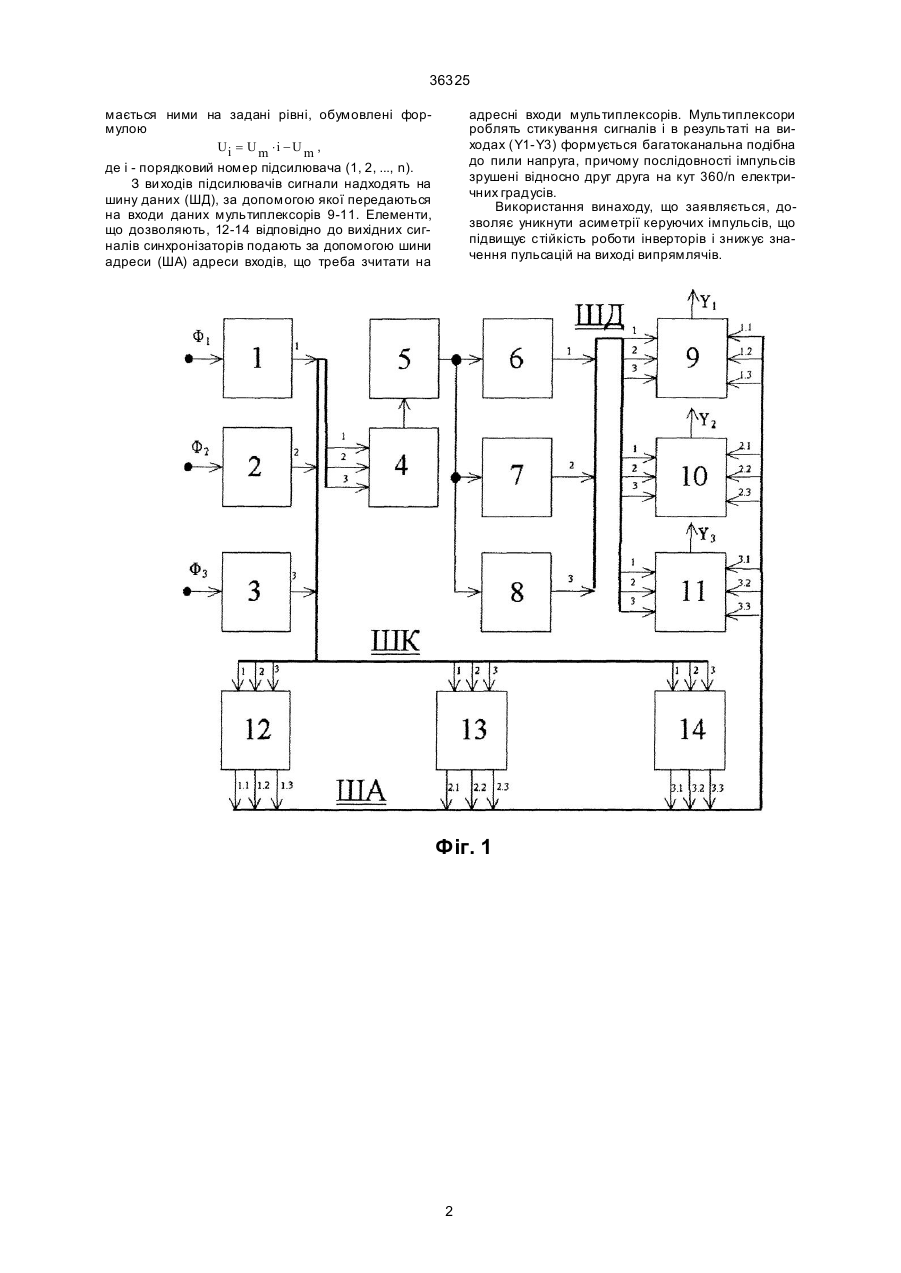

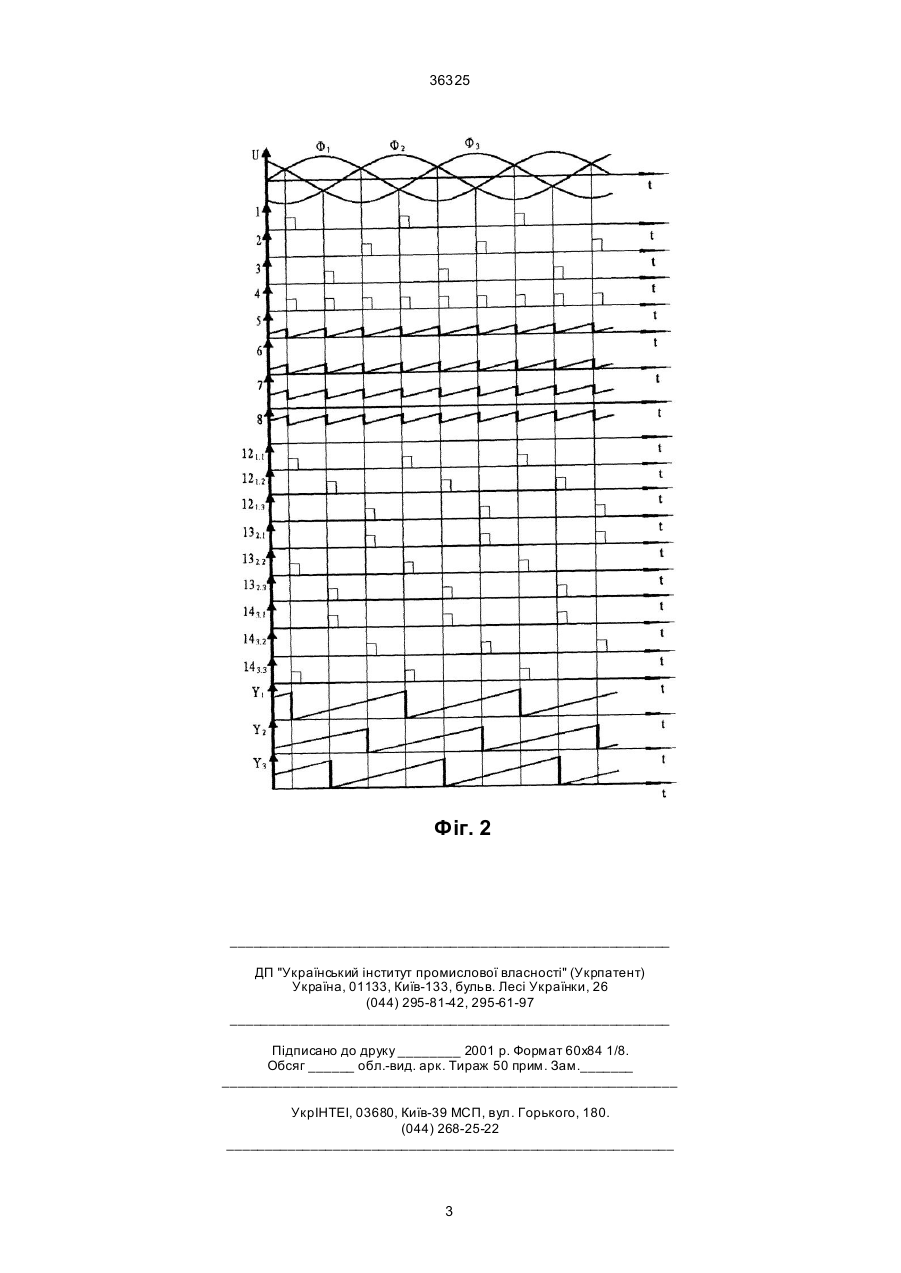

Спосіб одержання багатоканальної подібної до пили напруги, заснований на формуванні вихідних сигналів, синхронізованих у часі імпульсами, які вироблені синхронізаторами, який відрізняється тим, що подібна до пили напруга формується за допомогою підсумовування в часі сигналів, які вироблені одним генератором подібної до пили напруги. (19) (21) 99126580 (22) 03.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Будков Сергій Юрійович (73) Донбаський гірничо-металургійний інститут 36325 мається ними на задані рівні, обумовлені формулою Ui = U m × i - U m , де і - порядковий номер підсилювача (1, 2, ..., n). З ви ходів підсилювачів сигнали надходять на шину даних (ШД), за допомогою якої передаються на входи даних мультиплексорів 9-11. Елементи, що дозволяють, 12-14 відповідно до вихідних сигналів синхронізаторів подають за допомогою шини адреси (ША) адреси входів, що треба зчитати на адресні входи мультиплексорів. Мультиплексори роблять стикування сигналів і в результаті на виходах (Y1-Y3) формується багатоканальна подібна до пили напруга, причому послідовності імпульсів зрушені відносно друг друга на кут 360/n електричних градусів. Використання винаходу, що заявляється, дозволяє уникнути асиметрії керуючих імпульсів, що підвищує стійкість роботи інверторів і знижує значення пульсацій на виході випрямлячів. Фіг. 1 2 36325 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for multichannel sawtooth voltage
Автори англійськоюBudkov Serhii Yuriiovych
Назва патенту російськоюСпособ получения многоканального пилообразного напряжения
Автори російськоюБудков Сергей Юрьевич
МПК / Мітки
МПК: H03K 4/00
Мітки: одержання, напруги, багатоканальної, пили, подібної, спосіб
