Нетоксична гумова суміш

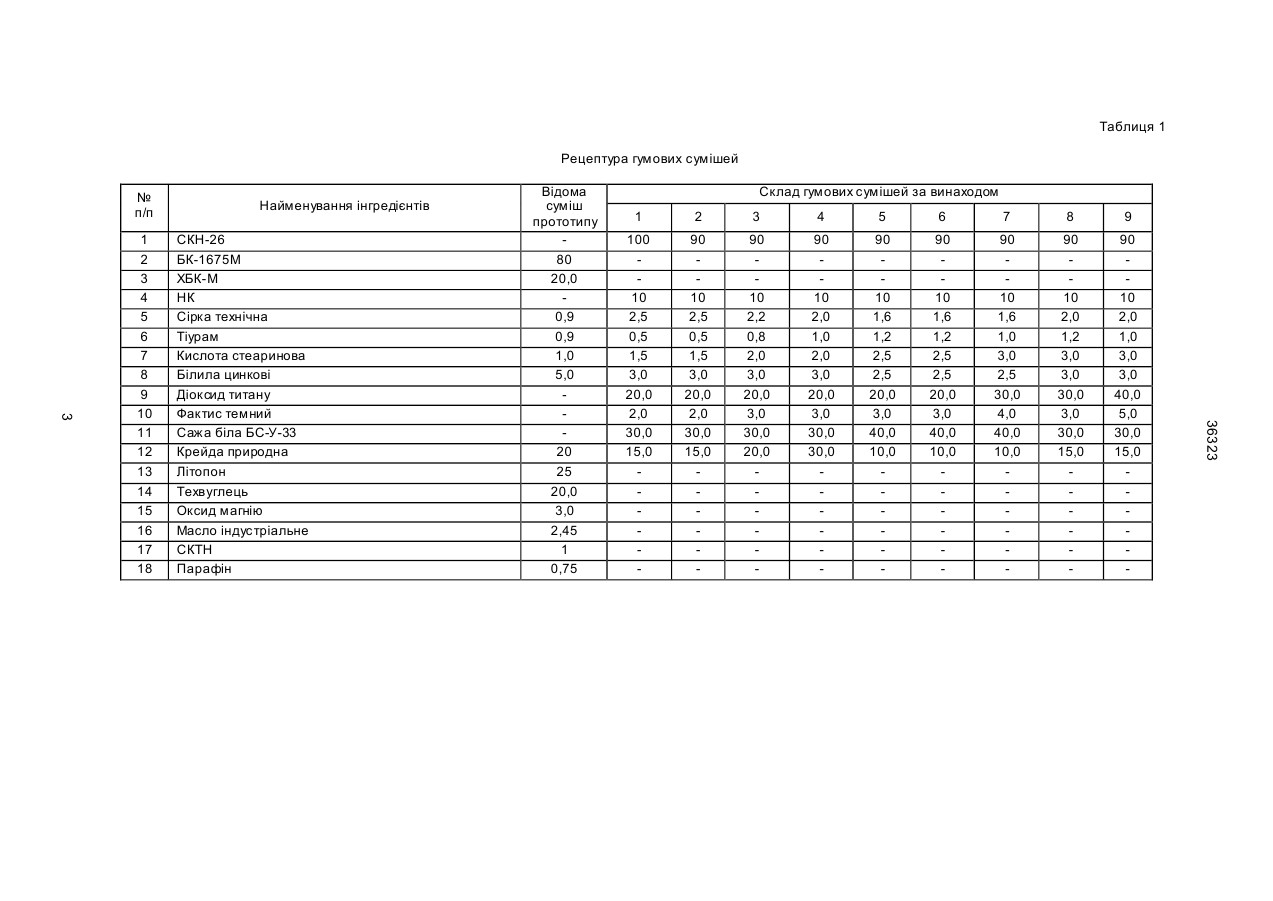

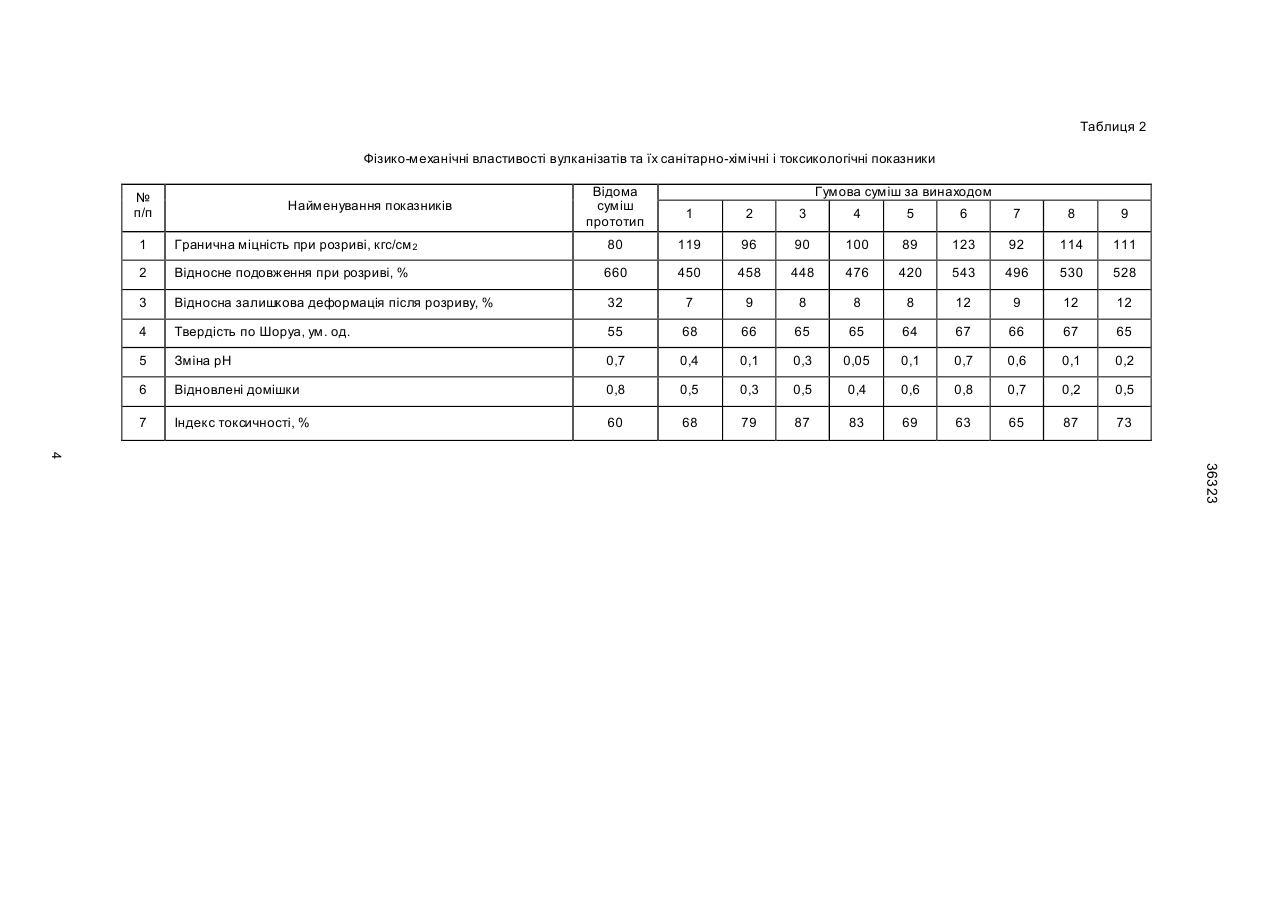

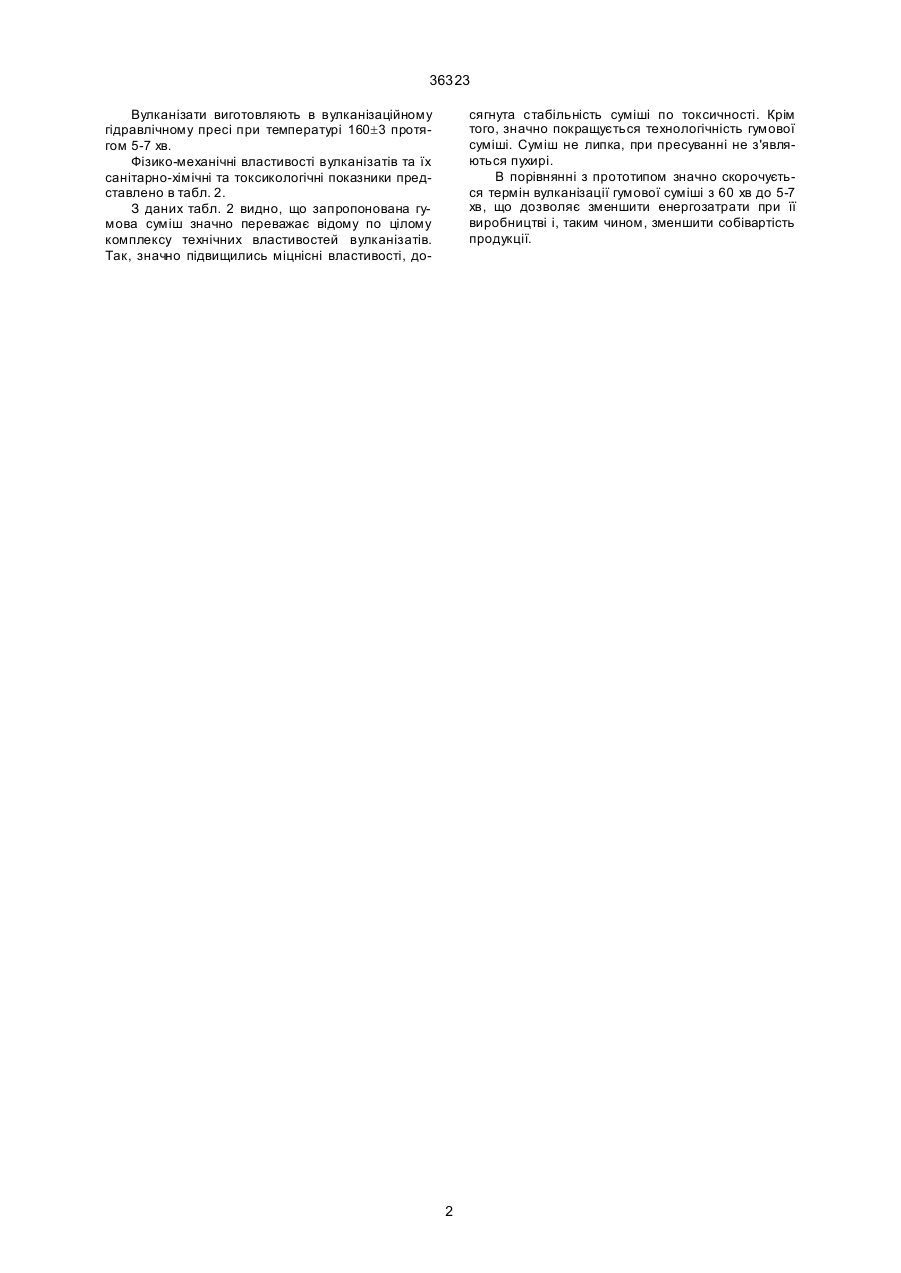

Нетоксична гумова суміш, яка містить каучук, сірку, тіурам, кислоту стеаринову, білила цинкові, наповнювач і зм'якшувач, відрізняє ться тим, що як каучук вона містить СКН-26 і НК, як наповнювач 36323 Вулканізати виготовляють в вулканізаційному гідравлічному пресі при температурі 160±3 протягом 5-7 хв. Фізико-механічні властивості вулканізатів та їх санітарно-хімічні та токсикологічні показники представлено в табл. 2. З даних табл. 2 видно, що запропонована гумова суміш значно переважає відому по цілому комплексу технічних властивостей вулканізатів. Так, значно підвищились міцнісні властивості, до сягнута стабільність суміші по токсичності. Крім того, значно покращується технологічність гумової суміші. Суміш не липка, при пресуванні не з'являються пухирі. В порівнянні з прототипом значно скорочується термін вулканізації гумової суміші з 60 хв до 5-7 хв, що дозволяє зменшити енергозатрати при її виробництві і, таким чином, зменшити собівартість продукції. 2 Таблиця 1 Рецептура гумових сумішей № п/п СКН-26 БК-1675М ХБК-М НК Сірка технічна Тіурам Кислота стеаринова Білила цинкові Діоксид титану Фактис темний Сажа біла БС-У-33 Крейда природна Літопон Техвуглець Оксид магнію Масло індустріальне СКТН Парафін Відома суміш прототипу 80 20,0 0,9 0,9 1,0 5,0 20 25 20,0 3,0 2,45 1 0,75 Склад гумових сумішей за винаходом 1 2 3 4 5 6 7 8 9 100 10 2,5 0,5 1,5 3,0 20,0 2,0 30,0 15,0 90 10 2,5 0,5 1,5 3,0 20,0 2,0 30,0 15,0 90 10 2,2 0,8 2,0 3,0 20,0 3,0 30,0 20,0 90 10 2,0 1,0 2,0 3,0 20,0 3,0 30,0 30,0 90 10 1,6 1,2 2,5 2,5 20,0 3,0 40,0 10,0 90 10 1,6 1,2 2,5 2,5 20,0 3,0 40,0 10,0 90 10 1,6 1,0 3,0 2,5 30,0 4,0 40,0 10,0 90 10 2,0 1,2 3,0 3,0 30,0 3,0 30,0 15,0 90 10 2,0 1,0 3,0 3,0 40,0 5,0 30,0 15,0 36323 3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Найменування інгредієнтів Таблиця 2 Фізико-механічні властивості вулканізатів та їх санітарно-хімічні і токсикологічні показники № п/п Найменування показників Відома суміш прототип Гумова суміш за винаходом 1 2 3 4 5 6 7 8 9 1 Гранична міцність при розриві, кгс/см 2 80 119 96 90 100 89 123 92 114 111 2 Відносне подовження при розриві, % 660 450 458 448 476 420 543 496 530 528 3 Відносна залишкова деформація після розриву, % 32 7 9 8 8 8 12 9 12 12 4 Твердість по Шоруа, ум. од. 55 68 66 65 65 64 67 66 67 65 5 Зміна рН 0,7 0,4 0,1 0,3 0,05 0,1 0,7 0,6 0,1 0,2 6 Відновлені домішки 0,8 0,5 0,3 0,5 0,4 0,6 0,8 0,7 0,2 0,5 7 Індекс токсичності, % 60 68 79 87 83 69 63 65 87 73 4 36323 36323 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
