Спосіб скошування насінників буряків жаткою

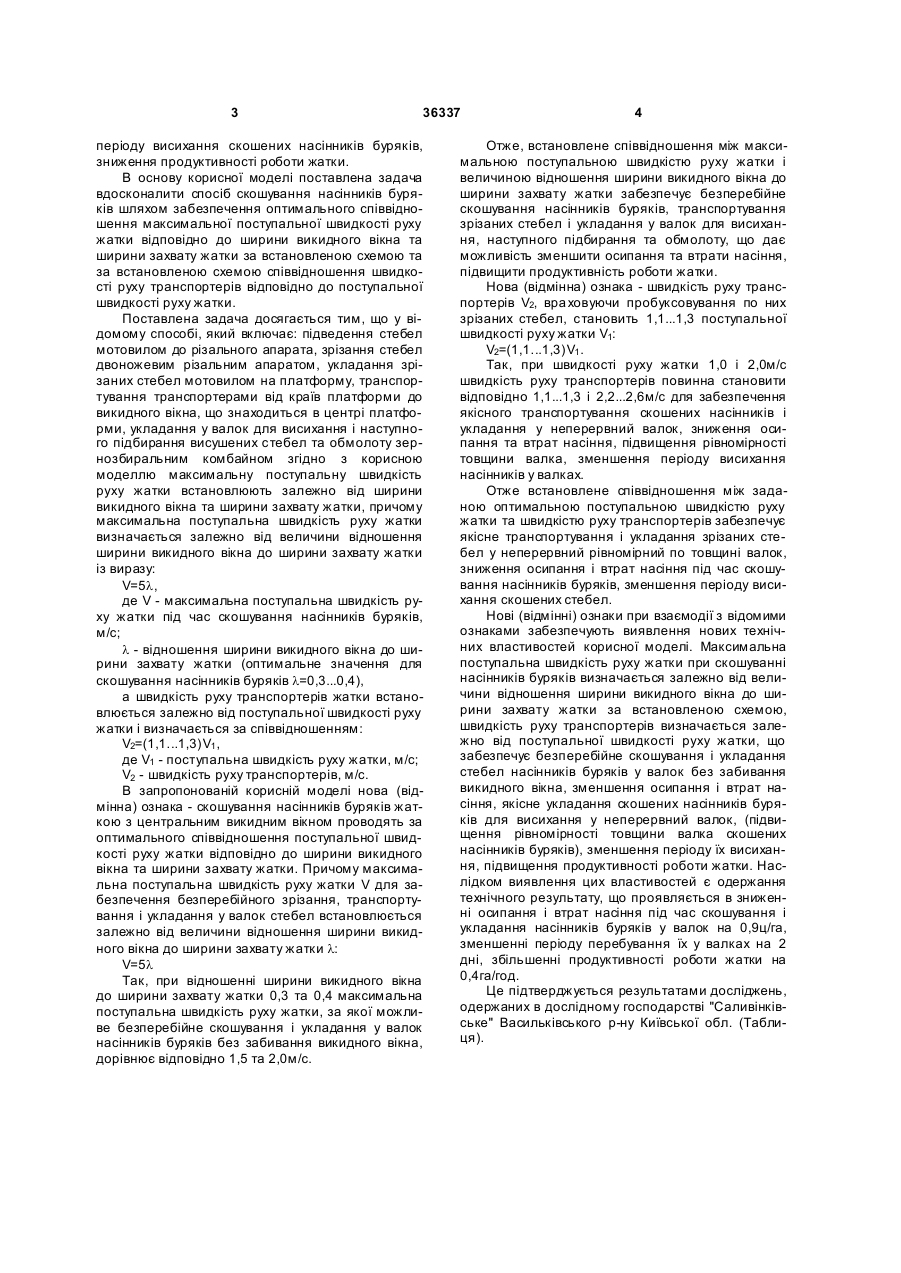

Спосіб скошування насінників буряків жаткою, що включає: підведення стебел мотовилом до різального апарата, зрізання стебел двоножевим різальним апаратом, укладання зрізаних стебел мотовилом на платформу, транспортування транспортерами від країв платформи до викидного вікна, що знаходиться в центрі платформи, укладання у валок для висихання і наступного підбирання висушених стебел та обмолоту зернозбиральним комбайном, який відрізняється тим, що 3 36337 періоду висихання скошених насінників буряків, зниження продуктивності роботи жатки. В основу корисної моделі поставлена задача вдосконалити спосіб скошування насінників буряків шляхом забезпечення оптимального співвідношення максимальної поступальної швидкості руху жатки відповідно до ширини викидного вікна та ширини захвату жатки за встановленою схемою та за встановленою схемою співвідношення швидкості руху транспортерів відповідно до поступальної швидкості руху жатки. Поставлена задача досягається тим, що у відомому способі, який включає: підведення стебел мотовилом до різального апарата, зрізання стебел двоножевим різальним апаратом, укладання зрізаних стебел мотовилом на платформу, транспортування транспортерами від країв платформи до викидного вікна, що знаходиться в центрі платформи, укладання у валок для висихання і наступного підбирання висушених стебел та обмолоту зернозбиральним комбайном згідно з корисною моделлю максимальну поступальну швидкість руху жатки встановлюють залежно від ширини викидного вікна та ширини захвату жатки, причому максимальна поступальна швидкість руху жатки визначається залежно від величини відношення ширини викидного вікна до ширини захвату жатки із виразу: V=5l, де V - максимальна поступальна швидкість руху жатки під час скошування насінників буряків, м/с; l - відношення ширини викидного вікна до ширини захвату жатки (оптимальне значення для скошування насінників буряків l=0,3...0,4), а швидкість руху транспортерів жатки встановлюється залежно від поступальної швидкості руху жатки і визначається за співвідношенням: V2=(1,1...1,3)V1 , де V1 - поступальна швидкість руху жатки, м/с; V2 - швидкість руху транспортерів, м/с. В запропонованій корисній моделі нова (відмінна) ознака - скошування насінників буряків жаткою з центральним викидним вікном проводять за оптимального співвідношення поступальної швидкості руху жатки відповідно до ширини викидного вікна та ширини захвату жатки. Причому максимальна поступальна швидкість руху жатки V для забезпечення безперебійного зрізання, транспортування і укладання у валок стебел встановлюється залежно від величини відношення ширини викидного вікна до ширини захвату жатки l: V=5l Так, при відношенні ширини викидного вікна до ширини захвату жатки 0,3 та 0,4 максимальна поступальна швидкість руху жатки, за якої можливе безперебійне скошування і укладання у валок насінників буряків без забивання викидного вікна, дорівнює відповідно 1,5 та 2,0м/с. 4 Отже, встановлене співвідношення між максимальною поступальною швидкістю руху жатки і величиною відношення ширини викидного вікна до ширини захвату жатки забезпечує безперебійне скошування насінників буряків, транспортування зрізаних стебел і укладання у валок для висихання, наступного підбирання та обмолоту, що дає можливість зменшити осипання та втрати насіння, підвищити продуктивність роботи жатки. Нова (відмінна) ознака - швидкість руху транспортерів V2, вра ховуючи пробуксовування по них зрізаних стебел, становить 1,1...1,3 поступальної швидкості руху жатки V1: V2=(1,1...1,3)V1 . Так, при швидкості руху жатки 1,0 і 2,0м/с швидкість руху транспортерів повинна становити відповідно 1,1...1,3 і 2,2...2,6м/с для забезпечення якісного транспортування скошених насінників і укладання у неперервний валок, зниження осипання та втрат насіння, підвищення рівномірності товщини валка, зменшення періоду висихання насінників у валках. Отже встановлене співвідношення між заданою оптимальною поступальною швидкістю руху жатки та швидкістю руху транспортерів забезпечує якісне транспортування і укладання зрізаних стебел у неперервний рівномірний по товщині валок, зниження осипання і втрат насіння під час скошування насінників буряків, зменшення періоду висихання скошених стебел. Нові (відмінні) ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей корисної моделі. Максимальна поступальна швидкість руху жатки при скошуванні насінників буряків визначається залежно від величини відношення ширини викидного вікна до ширини захвату жатки за встановленою схемою, швидкість руху транспортерів визначається залежно від поступальної швидкості руху жатки, що забезпечує безперебійне скошування і укладання стебел насінників буряків у валок без забивання викидного вікна, зменшення осипання і втрат насіння, якісне укладання скошених насінників буряків для висихання у неперервний валок, (підвищення рівномірності товщини валка скошених насінників буряків), зменшення періоду їх висихання, підвищення продуктивності роботи жатки. Наслідком виявлення цих властивостей є одержання технічного результату, що проявляється в зниженні осипання і втрат насіння під час скошування і укладання насінників буряків у валок на 0,9ц/га, зменшенні періоду перебування їх у валках на 2 дні, збільшенні продуктивності роботи жатки на 0,4га/год. Це підтверджується результатами досліджень, одержаних в дослідному господарстві "Саливінківське" Васильківського р-ну Київської обл. (Таблиця). 5 36337 6 Таблиця Оцінка запропонованого способу за кількістю втрат насіння під час скошування насінників і укладання у валок, періодом висихання стебел у валках, продуктивністю роботи жатки Спосіб скошування насінників буряків Запропонований Відомий Втрати насіння, ц/га 0,7 1,6 Запропонована корисна модель пояснюється кресленнями. На Фіг. зображена схема жатки для скошування насінників буряків: 1- різальний апарат, 2 – платформа жатки, 3 – транспортери, 4 – вікно. Запропонований спосіб скошування насінників буряків жаткою виконують так. В процесі скошування насінників буряків жаткою стебла підводяться мотовилом до різального апарата, зрізаються різальним апаратом, укладаються мотовилом на платформу, транспортуються транспортерами від країв платформи до викидного вікна, що знаходиться в центрі платформи, укладаються у валок для висихання, наступного підбирання сухи х стебел та обмолоту зернозбиральним комбайном. В процесі скошування насінників буряків максимальна поступальна швидкість руху жатки V встановлюється залежно від оптимального для даної маси стебел значення l - величини відношення ширини викидного вікна а до ширини захвату жатки b і становить 5l, а швидкість руху транспортерів V2 Комп’ютерна в ерстка М. Ломалова Період висихання стебел у валках, днів 6 8 Продуктивність роботи жатки, га/год. 1,9 1,5 встановлюється залежно від поступальної швидкості руху жатки V1 і становить V2=(1,1...1,3)V1 . Запропонований спосіб скошування насінників буряків забезпечує якісне безперебійне зрізання і укладання у неперервний валок стебел при оптимальному співвідношенні максимальної поступальної швидкості руху жатки та величини відношення ширини викидного вікна до ширини захвату жатки, а також при оптимальному співвідношенні руху транспортерів та поступальної швидкості руху жатки, що створює необхідні умови для збільшення продуктивності роботи жатки, якісного скошування і укладання стебел насінників у валок для висихання, наступного підбирання і обмолоту. Це дає можливість знизити осипання і втрати насіння під час скошування і укладання насінників буряків у валок на 0,9ц/га, зменшити період перебування їх у валках на 2 дні, збільшити продуктивність роботи жатки на 0,4га/год. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
