Газовий пальник

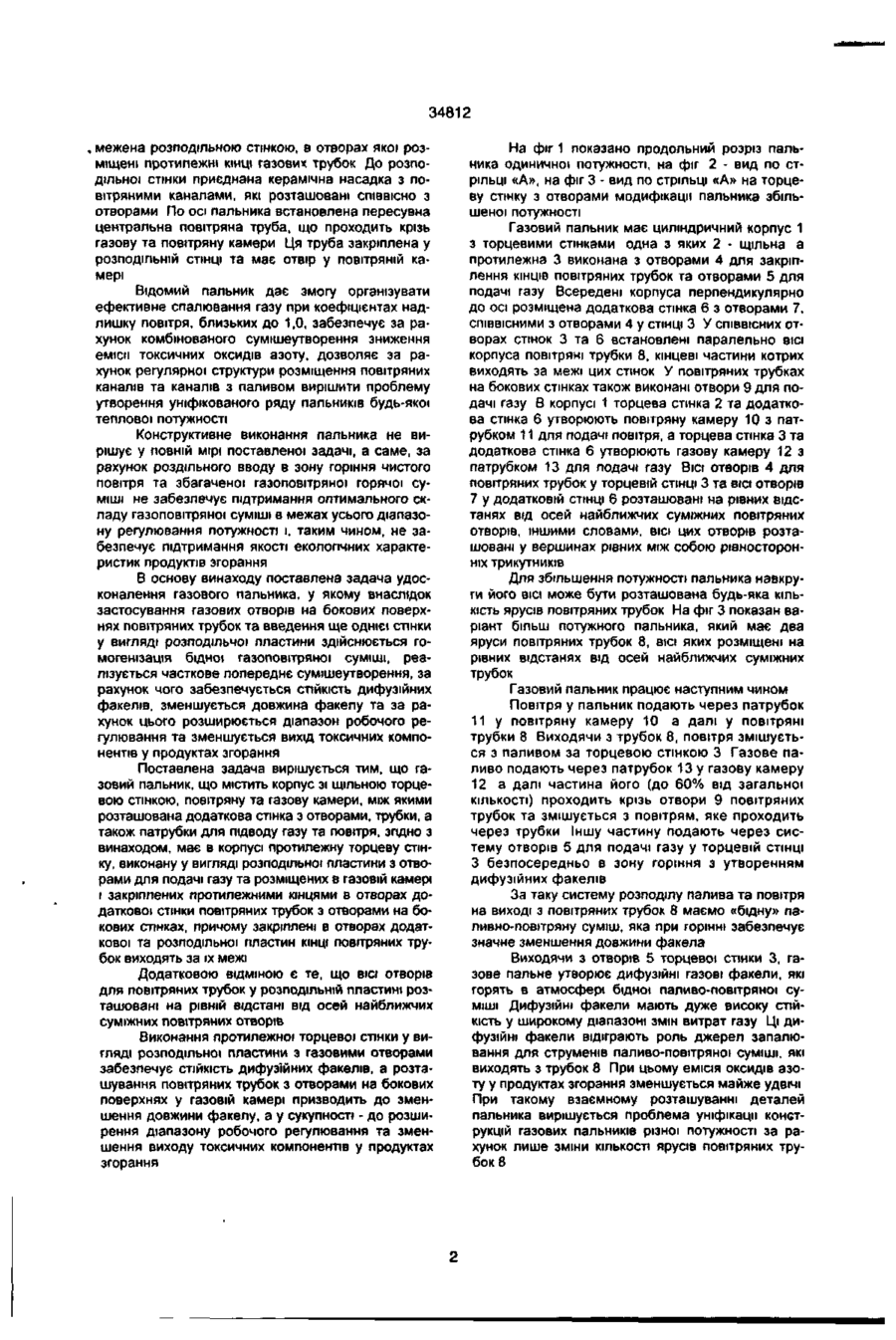

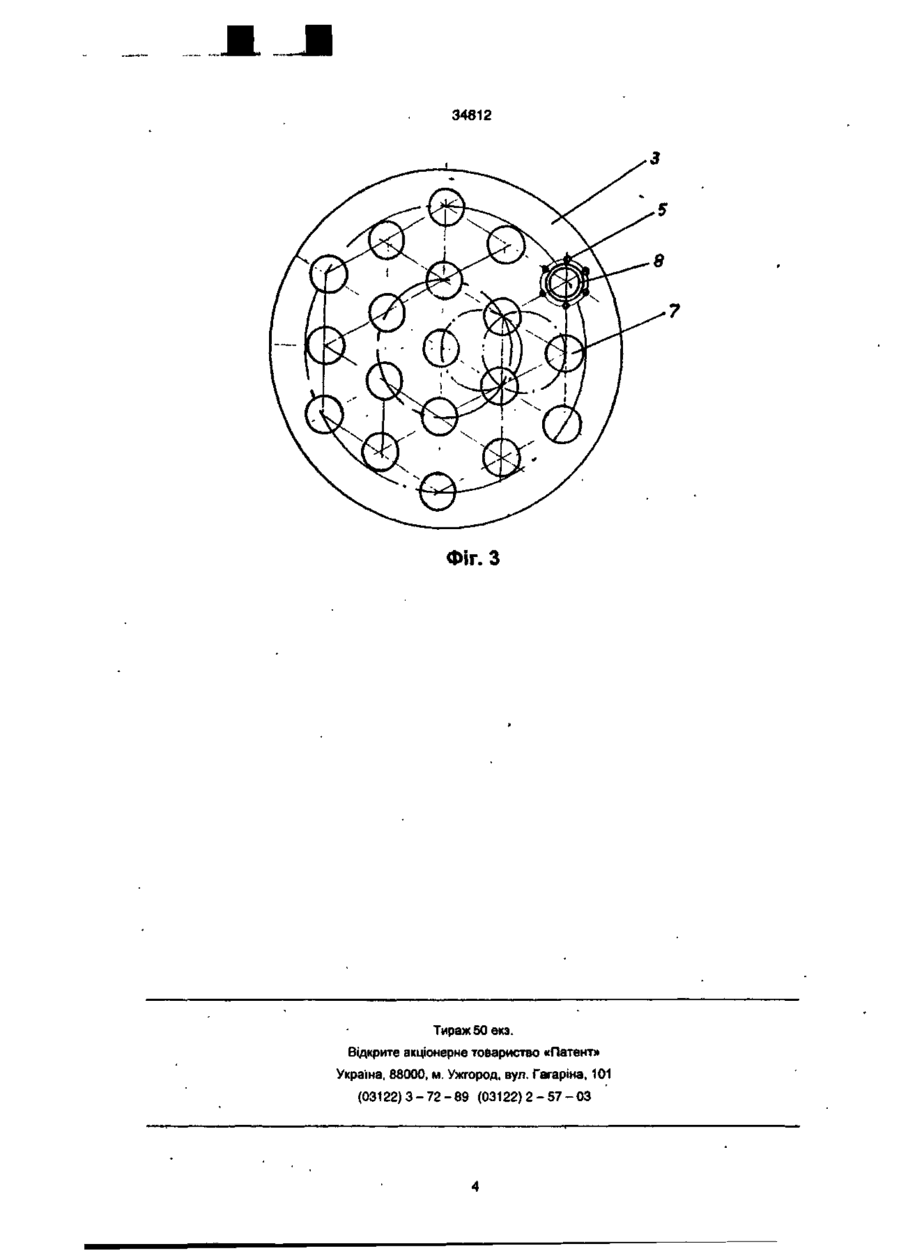

1. Газовий пальник, що містить корпус зі щільною торцевою стінкою, повітряну та газову камери, між якими розташована додаткова стінка з отворами, трубки, а також патрубки для підводу газу та повітря, який відрізняється тим, що він має в корпусі протилежну торцеву стінку, виконану у вигляді розподільної пластини з отворами для подачі газу та розміщених в газовій камері і закріплених протилежними кінцями в отворах додаткової стінки повітряних трубок з отворами на бокових стінках, причому закріплені в отворах додаткової та розподільної пластин кінці повітряних трубок виходять за їх межі. 2. Газовий пальник згідно з п. 1, який відріз* няється тим, що вісі отворів для повітряних трубок у розподільній пластині розташовані на рівній відстані від осей найближчих суміжних повітряних отворів ^ Винахід належить до газових пальників з наперед підготовленою газовою сумішшю та з окремими каналами для повітря та газу. Пальник може використовуватись в котлах будо-яких типів, у теплогенераторах, в камерах згорання газових турбін, тощо. Пальники, які використовуються за цим призначенням, мусять відрізнятися простотою конструкції і технологічністю у виготовленні, надійністю у роботі, продукти спалювання повинні відповідати нормативним вимогам щодо емісії шкідливих речовин, в першу чергу, оксидів азоту. Пальники повинні працювати у широкому діапазоні надлишку повітря, конструктивні особливості повинні дозволяти синтезувати пальники на будь-яку потужність без зміни принципової конструктивної схеми. Відомий газовий пальник (Христич В.А., Любчик Г.Н. Газогорелочные устройства для сжигания газа при высоких и переменных избытках воздуха. -М. ВНИИЭГАЗПРОМ, 1978. -59с), який складається з двох елементів: перфорованих пластин-стабілізаторів та багатосоплових газових форсунок. Використання пластин-стабілізаторів у сукупності з багатосопловими форсунками сприяє не тільки ефективному дозуванню та розподіпу компонентів палива, а й забезпечує при цьому подрібнення зони сумішоутворення та горіння завдяки простим конструктивним рішенням пальника. Використання перфорованих пластин також сприяє досягненню широкого діапазону регулювання по коефіцієнту надлишку повітря. Роздільна по дача повітря та палива в зону горіння забезпечує дифузійний механізм горіння, при якому паливо неможливо ефективно спалити при а 34812 , межена розподільною стінкою, в отворах якої розміщені протилежні КІНЦІ газових трубок До розподільної стінки приєднана керамічна насадка з повітряними каналами, які розташовані СПІВВІСНО з отворами По осі пальника встановлена пересувна центральна повітряна труба, що проходить крізь газову та повітряну камери Ця труба закріплена у розподільній СТІНЦІ та має отвір у повітряній камері Відомий пальник дає змогу організувати ефективне спалювання газу при коефіцієнтах надлишку повітря, близьких до 1,0, забезпечує за рахунок комбінованого сумішеутворення зниження емісії токсичних оксидів азоту, дозволяє за рахунок регулярної структури розміщення повітряних каналів та каналів з паливом вирішити проблему утворення уніфікованого ряду пальників будь-якої теплової потужності Конструктивне виконання пальника не вирішує у повній мірі поставленої задачі, а саме, за рахунок роздільного вводу в зону горіння чистого повітря та збагаченої газоповітряної горячої суміші не забезпечує підтримання оптимального складу газоповітряної суміші в межах усього діапазону регулювання потужності і. таким чином, не забезпечує підтримання якості екологічних характеристик продуктів згорання В основу винаходу поставлена задача удосконалення газового пальника, у якому внаслідок застосування газових отворів на бокових поверхнях повітряних трубок та введення ще однієї стінки у вигляді розподільчої пластини здійснюється гомогенізація бідної газоповітряної суміші, реалізується часткове попереднє сумішеутворення, за рахунок чого забезпечується СТІЙКІСТЬ дифузійних факелів, зменшується довжина факелу та за рахунок цього розширюється діапазон робочого регулювання та зменшується вихід токсичних компонентів у продуктах згорання Поставлена задача вирішується тим, що газовий пальник, що містить корпус зі щільною торцевою стінкою, повітряну та газову камери, між якими розташована додаткова стінка з отворами, трубки, а також патрубки для підводу газу та повітря, згідно з винаходом, має в корпусі протилежну торцеву стінку, виконану у вигляді розподільної пластини з отворами для подачі газу та розміщених в газовій камері і закріплених протилежними кінцями в отворах додаткової стінки повітряних трубок з отворами на бокових стінках, причому закріплені в отворах додаткової та розподільної пластин КІНЦІ повітряних трубок виходять за їх межі Додатковою ВІДМІНОЮ Є те, що ВІСІ отворів для повітряних трубок у розподільній пластин» розташовані на рівній відстані від осей найближчих суміжних повітряних отворів Виконання протилежної торцевої стінки у вигляді розподільної пластини з газовими отворами забезпечує СТІЙКІСТЬ дифузійних факелів, а розташування повітряних трубок з отворами на бокових поверхнях у газовій камері призводить до зменшення довжини факелу, а у сукупності - до розширення діапазону робочого регулювання та зменшення виходу токсичних компонентів у продуктах згорання На фіг 1 показано продольний розріз пальника одиничної потужності, на фіг 2 - вид по стрільці «А», на фіг 3 - вид по стрільці «А» на торцеву стінку з отворами модифікації пальника збільшеної потужності Газовий пальник має циліндричний корпус 1 з торцевими стінками одна з яких 2 - щільна а протилежна 3 виконана з отворами 4 для закріплення КІНЦІВ повітряних трубок та отворами 5 для подачі газу Всередені корпуса перпендикулярно до осі розміщена додаткова стінка 6 з отворами 7, СПІВВІСНИМИ з отворами 4 у СТІНЦІ З У СПІВВІСНИХ от ворах стінок 3 та 6 встановлені паралельно ВІСІ корпуса повітряні трубки 8, кінцеві частини котрих виходять за межі цих стінок У повітряних трубках на бокових стінках також виконані отвори 9 для подачі газу В корпусі 1 торцева стінка 2 та додаткова стінка 6 утворюють повітряну камеру Ю з патрубком 11 для подачі повітря, а торцева стінка 3 та додаткова стінка 6 утворюють газову камеру 12 з патрубком 13 для подачі газу Віс» отворів 4 для повітряних трубок у торцевій СТІНЦІ 3 та віс» отворів 7 у додатковій стінці 6 розташовані на рівних відстанях від осей найближчих суміжних повітряних отворів, іншими словами, ВІСІ ЦИХ отворів розташовані у вершинах рівних між собою рівносторонніх трикутників Для збільшення потужності пальника навкруги його ВІСІ може бути розташована будь-яка КІЛЬКІСТЬ ярусів повітряних трубок На фіг 3 показан варіант більш потужного пальника, який має два яруси повітряних трубок 8, вісі яких розміщені на рівних відстанях від осей найближчих суміжних трубок Газовий пальник працює наступним чином Повітря у пальник подають через патрубок 11 у повітряну камеру 10 а далі у повітряні трубки 8 Виходячи з трубок 8, повітря змішується з паливом за торцевою стінкою 3 Газове паливо подають через патрубок 13 у газову камеру 12 а далі частина його (до 60% від загальної КІЛЬКОСТІ) проходить крізь отвори 9 повітряних трубок та змішується з повітрям, яке проходить через трубки Іншу частину подають через систему отворів 5 для подачі газу у торцевій СТІНЦІ З безпосередньо в зону горіння з утворенням дифузійних факелів За таку систему розподілу палива та повітря на виході з повітряних трубок 8 маємо «бідну» паливно-повітряну суміш, яка при горінні забезпечує значне зменшення довжини факела Виходячи з отворів 5 торцевої стінки 3, газове пальне утворює дифузійні газові факели, які горять в атмосфері бідної паливо-повітряної суміші Дифузійні факели мають дуже високу стійкість у широкому діапазоні змін витрат газу Ці дифузійні факели відіграють роль джерел запалювання для струменів паливо-повітряної суміші, які виходять з трубок 8 При цьому емісія оксидів азоту у продуктах згорання зменшується майже удвічі При такому взаємному розташуванні деталей пальника вирішується проблема уніфікації конструкцій газових пальників різної потужності за рахунок лише зміни КІЛЬКОСТІ ярусів повітряних трубок 8 І'МФ І'МФ 34812 Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
