Пристрій для очищення рідини від магнітних та немагнітних включень

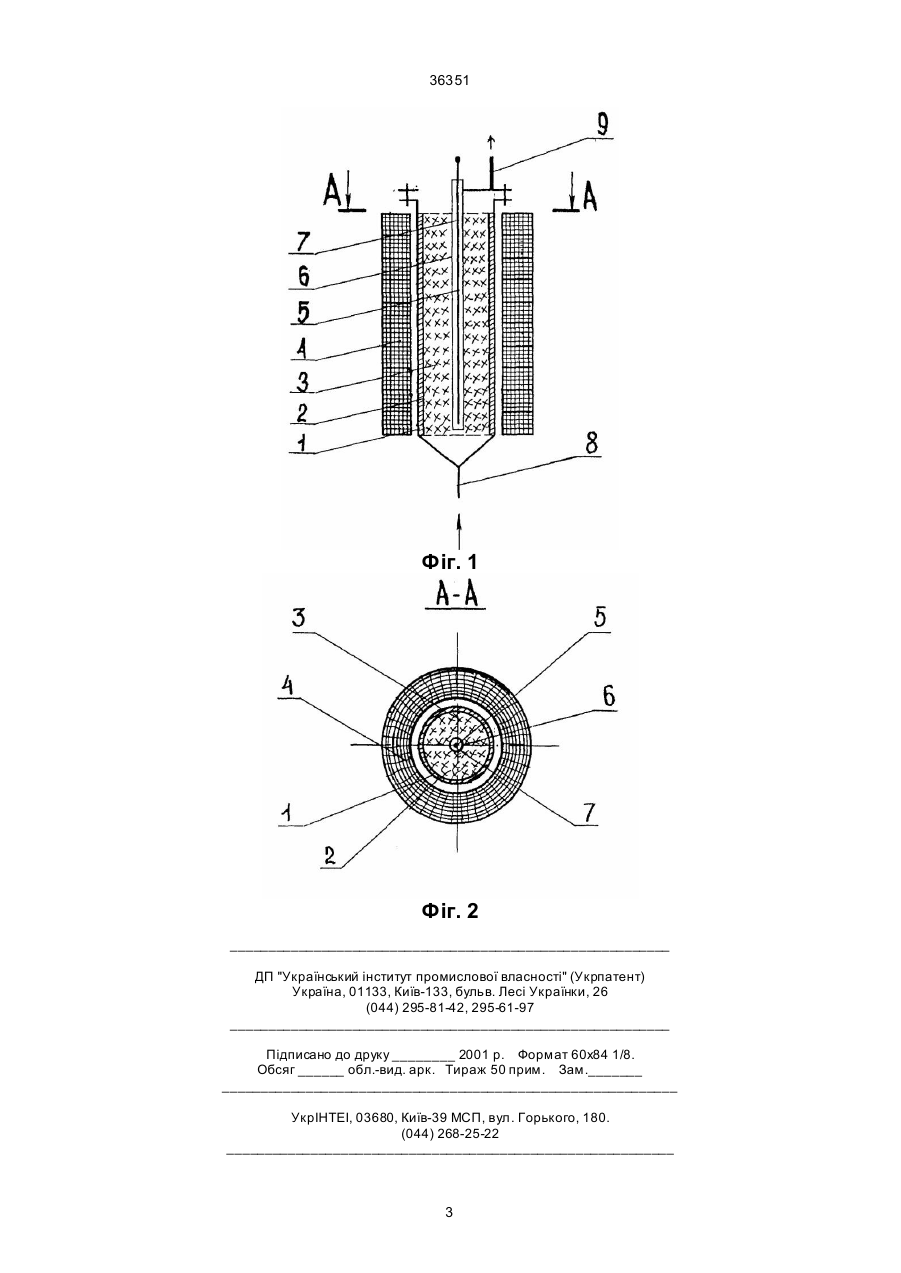

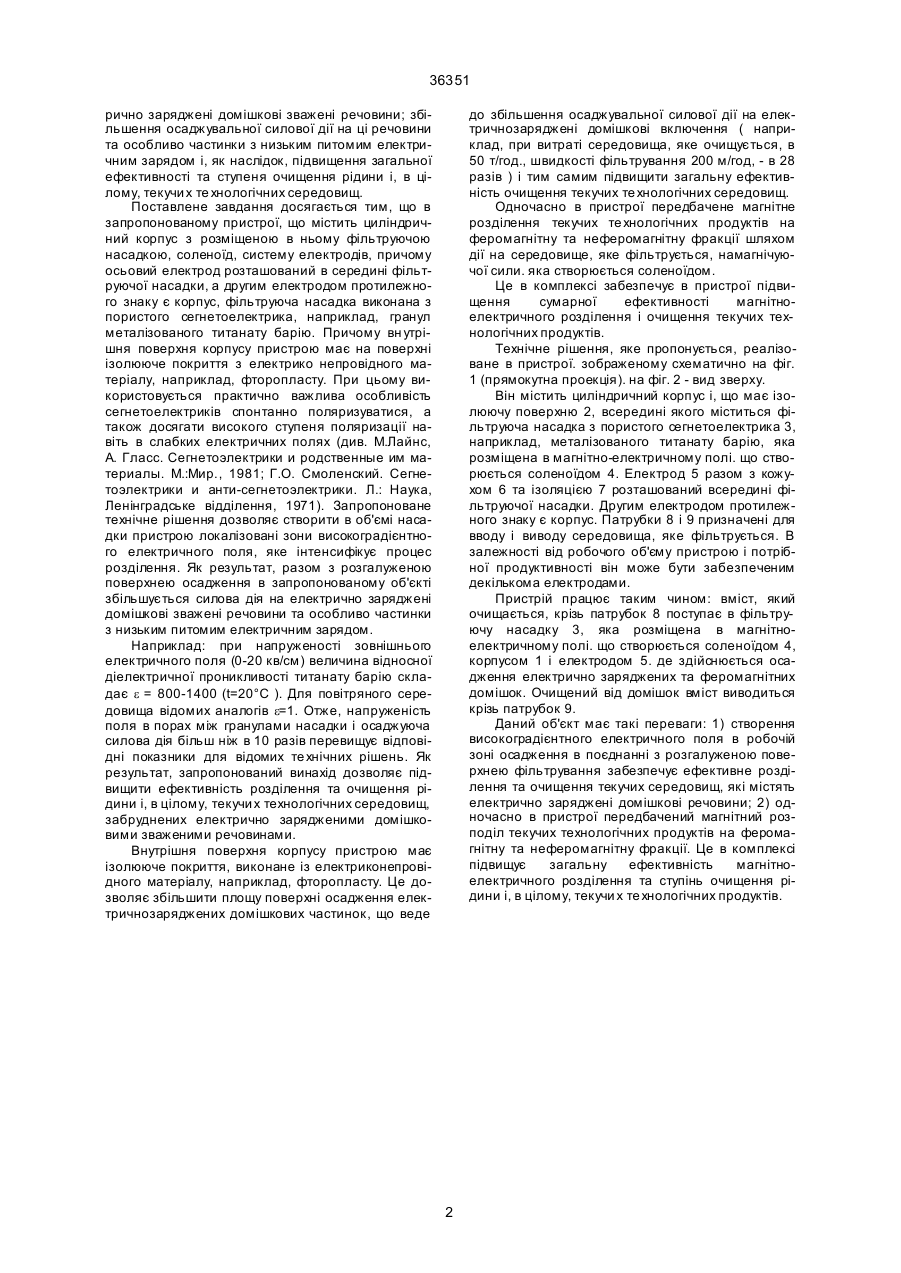

1. Пристрій для очищення рідини від магнітних та немагнітних включень, що містить циліндричний корпус з розміщеною в ньому фільтруючою насадкою, соленоїд, систему електродів, причому осьо 36351 рично заряджені домішкові зважені речовини; збільшення осаджувальної силової дії на ці речовини та особливо частинки з низьким питомим електричним зарядом і, як наслідок, підвищення загальної ефективності та ступеня очищення рідини і, в цілому, текучи х те хнологічних середовищ. Поставлене завдання досягається тим, що в запропонованому пристрої, що містить циліндричний корпус з розміщеною в ньому фільтруючою насадкою, соленоїд, систему електродів, причому осьовий електрод розташований в середині фільтруючої насадки, а другим електродом протилежного знаку є корпус, фільтруюча насадка виконана з пористого сегнетоелектрика, наприклад, гранул металізованого титанату барію. Причому вн утрішня поверхня корпусу пристрою має на поверхні ізолююче покриття з електрико непровідного матеріалу, наприклад, фторопласту. При цьому використовується практично важлива особливість сегнетоелектриків спонтанно поляризуватися, а також досягати високого ступеня поляризації навіть в слабких електричних полях (див. М.Лайнс, А. Гласс. Сегнетоэлектрики и родственные им материалы. М.:Мир., 1981; Г.О. Смоленский. Сегнетоэлектрики и анти-сегнетоэлектрики. Л.: Наука, Ленінградське відділення, 1971). Запропоноване технічне рішення дозволяє створити в об'ємі насадки пристрою локалізовані зони високоградієнтного електричного поля, яке інтенсифікує процес розділення. Як результат, разом з розгалуженою поверхнею осадження в запропонованому об'єкті збільшується силова дія на електрично заряджені домішкові зважені речовини та особливо частинки з низьким питомим електричним зарядом. Наприклад: при напруженості зовнішнього електричного поля (0-20 кв/см) величина відносної діелектричної проникливості титанату барію складає e = 800-1400 (t=20°С ). Для повітряного середовища відомих аналогів e=1. Отже, напруженість поля в порах між гранулами насадки і осаджуюча силова дія більш ніж в 10 разів перевищує відповідні показники для відомих те хнічних рішень. Як результат, запропонований винахід дозволяє підвищити ефективність розділення та очищення рідини і, в цілому, текучи х технологічних середовищ, забруднених електрично зарядженими домішковими зваженими речовинами. Внутрішня поверхня корпусу пристрою має ізолююче покриття, виконане із електриконепровідного матеріалу, наприклад, фторопласту. Це дозволяє збільшити площу поверхні осадження електричнозаряджених домішкових частинок, що веде до збільшення осаджувальної силової дії на електричнозаряджені домішкові включення ( наприклад, при витраті середовища, яке очищується, в 50 т/год., швидкості фільтрування 200 м/год, - в 28 разів ) і тим самим підвищити загальну ефективність очищення текучих те хнологічних середовищ. Одночасно в пристрої передбачене магнітне розділення текучих те хнологічних продуктів на феромагнітну та неферомагнітну фракції шляхом дії на середовище, яке фільтрується, намагнічуючої сили. яка створюється соленоїдом. Це в комплексі забезпечує в пристрої підвищення сумарної ефективності магнітноелектричного розділення і очищення текучих технологічних продуктів. Технічне рішення, яке пропонується, реалізоване в пристрої. зображеному схематично на фіг. 1 (прямокутна проекція). на фіг. 2 - вид зверху. Він містить циліндричний корпус і, що має ізолюючу поверхню 2, всередині якого міститься фільтруюча насадка з пористого сегнетоелектрика 3, наприклад, металізованого титанату барію, яка розміщена в магнітно-електричному полі. що створюється соленоїдом 4. Електрод 5 разом з кожухом 6 та ізоляцією 7 розташований всередині фільтруючої насадки. Другим електродом протилежного знаку є корпус. Патрубки 8 і 9 призначені для вводу і виводу середовища, яке фільтрується. В залежності від робочого об'єму пристрою і потрібної продуктивності він може бути забезпеченим декількома електродами. Пристрій працює таким чином: вміст, який очищається, крізь патрубок 8 поступає в фільтруючу насадку 3, яка розміщена в магнітноелектричному полі. що створюється соленоїдом 4, корпусом 1 і електродом 5. де здійснюється осадження електрично заряджених та феромагнітних домішок. Очищений від домішок вміст виводиться крізь патрубок 9. Даний об'єкт має такі переваги: 1) створення високоградієнтного електричного поля в робочій зоні осадження в поєднанні з розгалуженою поверхнею фільтрування забезпечує ефективне розділення та очищення текучих середовищ, які містять електрично заряджені домішкові речовини; 2) одночасно в пристрої передбачений магнітний розподіл текучих технологічних продуктів на феромагнітну та неферомагнітну фракції. Це в комплексі підвищує загальну ефективність магнітноелектричного розділення та ступінь очищення рідини і, в цілому, текучи х технологічних продуктів. 2 36351 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
