Пристрій для очищення рідини в електричному полі

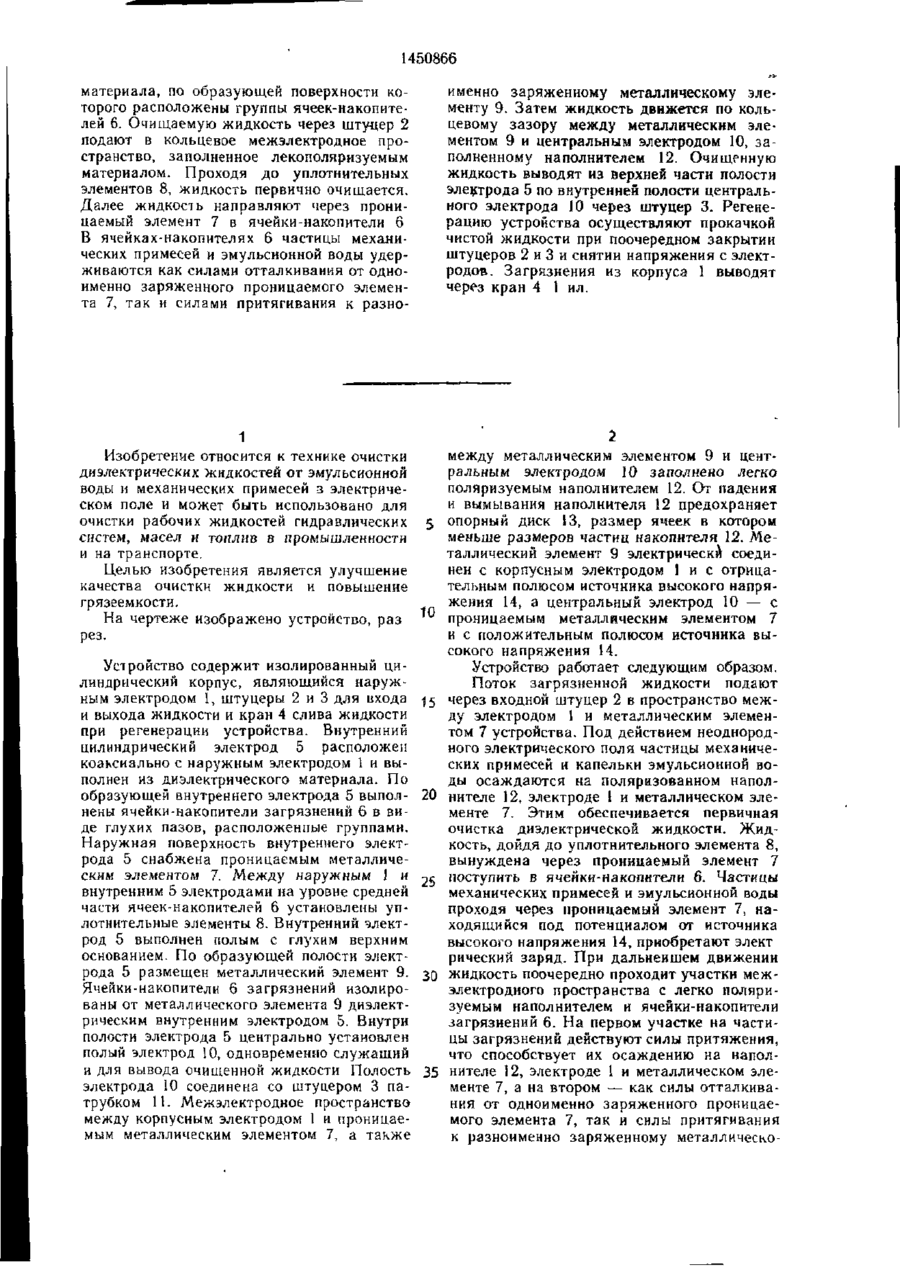

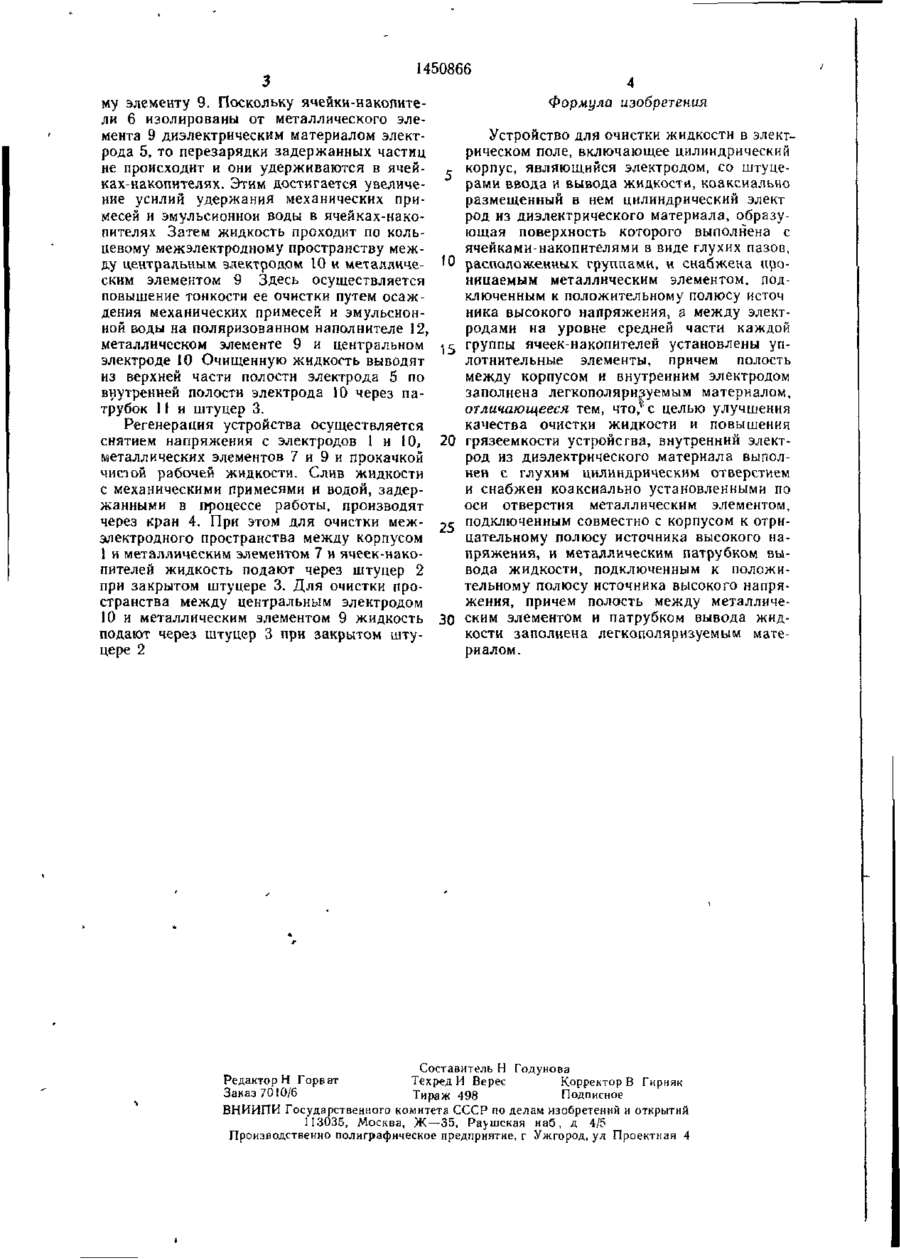

Изобретение может быть использовано для очистки диэлектрических жидкостей — рабочих жидкостей гидравлических систем, масел и топлив в промышленности и на транспорте Цель — повышение качества очистки жидкости и повышение грязеемкости устройства В корпусе I устройства расположен внутренний электрод 5 из диэлектрического 1450866 материала, по образующей поверхности которого расположены группы ячеек-накопителей 6. Очищаемую жидкость через шту-цер 2 подают в кольцевое межэлектродное пространство, заполненное лекополяризуемым материалом. Проходя до уплотнительных элементов 8, жидкость первично очищается. Далее жидкость направляют через проницаемый элемент 7 в ячейки-накопители 6 В ячейках-накопителях 6 частицы механических примесей и эмульсионной воды удерживаются как силами отталкивания от одноименно заряженного проницаемого элемента 7, так и силами притягивания к разно 1 Изобретение относится к технике очистки диэлектрических "жидкостей от эмульсионной воды и механических примесей з электрическом поле и может быть использовано для очистки рабочих жидкостей гидравлических систем, масел и топлив в промышленности и на транспорте. Целью изобретения является улучшение качества очистки жидкости и повышение грязеемкости. На чертеже изображено устройство, раз рез. Устройство содержит изолированный цилиндрический корпус, являющийся наружным электродом 1, штуцеры 2 и 3 для входа и выхода жидкости и кран 4 слива жидкости при регенерации устройства. Внутренний цилиндрический электрод 5 расположен коаксиально с наружным электродом 1 и выполнен из диэлектрического материала. По образующей внутреннего электрода 5 выполнены ячейки-накопители загрязнений 6 в виде глухих пазов, расположенные группами. Наружная поверхность внутреннего электрода 5 снабжена проницаемым металлическим элементом 7. Между наружным 1 и внутренним 5 электродами на уровне средней части ячеек-накопителей 6 установлены уплотнительные элементы 8. Внутренний электрод 5 выполнен полым с глухим верхним основанием. По образующей полости электрода 5 размещен металлический элемент 9. Ячейки-накопители 6 загрязнений изолированы от металлического элемента 9 диэлектрическим внутренним электродом 5. Внутри полости электрода 5 центрально установлен полый электрод 10, одновременно служащий и для вывода очищенной жидкости Полость электрода 10 соединена со штуцером 3 патрубком 11. Межэлектродное пространство между корпусным электродом 1 и проницаемым металлическим элементом 7, а также именно заряженному металлическому элементу 9. Затем жидкость движется по кольцевому зазору между металлическим элементом 9 и центральным электродом 10, заполненному наполнителем 12. Очищенную жидкость выводят из верхней части полости электрода 5 по внутренней полости центрального электрода 10 через штуцер 3. Регенерацию устройства осуществляют прокачкой чистой жидкости при поочередном закрытии штуцеров 2 и 3 и снятии напряжения с электродов. Загрязнения из корпуса 1 выводят через кран 4 1 ил. 5 15 20 25 30 35 между металлическим элементом 9 и центральным электродом 10 заполнено легко поляризуемым наполнителем 12. От падения и вымывания наполнителя 12 предохраняет опорный диск 13, размер ячеек в котором меньше размеров частиц накопителя 12. Металлический элемент 9 электрически соединен с корпусным электродом 1 и с отрицательным полюсом источника высокого напряжения 14, а центральный электрод 10 — с проницаемым металлическим элементом 7 и с положительным полюсом источника высокого напряжения 14. Устройство работает следующим образом. Поток загрязненной жидкости подают через входной штуцер 2 в пространство между электродом 1 и металлическим элементом 7 устройства. Под действием неоднородного электрического поля частицы механических примесей и капельки эмульсионной воды осаждаются на поляризованном наполнителе 12, электроде \ и металлическом элементе 7. Этим обеспечивается первичная очистка диэлектрической жидкости. Жидкость, дойдя до уплотнительного элемента 8, вынуждена через проницаемый элемент 7 поступить в ячейки-накопкгели 6. Частицы механических примесей и эмульсионной воды проходя через проницаемый элемент 7, находящийся под потенциалом от источника высокого напряжения 14, приобретают элект рический заряд. При дальнейшем движении жидкость поочередно проходит участки межэлектродного пространства с легко поляризуемым наполнителем и ячейки-накопители загрязнений 6. На первом участке на частицы загрязнений действуют силы притяжения, что способствует их осаждению на наполнителе 12, электроде 1 и металлическом элементе 7, а на втором — как силы отталкивания от одноименно заряженного проницаемого элемента 7, так и силы притягивания к разноименно заряженному металлическо і 450866 му элементу 9. Поскольку ячейки-накопители 6 изолированы от металлического элемента 9 диэлектрическим материалом электрода 5, то перезарядки задержанных частиц не происходит и они удерживаются в ячейках-накопителях. Этим достигается увеличение усилий удержания механических примесей и эмульсионной воды в ячейках-накопителях Затем жидкость проходит по кольцевому межэлектродному пространству между центральным электродом 10 и металлическим элементом 9 Здесь осуществляется повышение тонкости ее очистки путем осаждения механических примесей и эмульсионной воды на поляризованном наполнителе 12, металлическом элементе 9 и центральном электроде 10 Очищенную жидкость выводят из верхней части полости электрода 5 по внутренней полости электрода 10 через патрубок 11 и штуцер 3. Регенерация устройства осуществляется снятием напряжения с электродов 1 и 10, металлических элементов 7 и 9 и прокачкой чистой рабочей жидкости. Слив жидкости с механическими примесями и водой, задержанными в процессе работы, производят через кран 4. При этом для очистки межэлектродного пространства между корпусом 1 и металлическим элементом 7 и ячеек-накопителей жидкость подают через штуцер 2 при закрытом штуцере 3. Для очистки пространства между центральным электродом 10 и металлическим элементом 9 жидкость подают через штуцер 3 при закрытом штуцере 2 Формула изобретения '0 20 25 30 Устройство для очистки жидкости в электрическом поле, включающее цилиндрический корпус, являющийся электродом, со штуцерами ввода и вывода жидкости, коаксиально размещенный в нем цилиндрический элект род из диэлектрического материала, образующая поверхность которого выполнена с ячейками-накопителями в виде глухих пазов, расположенных группами, и снабжена проницаемым металлическим элементом, подключенным к положительному полюсу источ ника высокого напряжения, а между электродами на уровне средней части каждой группы ячеек-накопителей установлены уплотнительные элементы, причем полость между корпусом и внутренним электродом заполнена легкополяризуемым материалом, отличающееся тем, что.^с целью улучшения качества очистки жидкости и повышения грязеемкости устройства, внутренний электрод из диэлектрического материала выполнен с глухим цилиндрическим отверстием и снабжен коаксиально установленными по оси отверстия металлическим элементом, подключенным совместно с корпусом к отрицательному полюсу источника высокого напряжения, и металлическим патрубком вывода жидкости, подключенным к положительному полюсу источника высокого напряжения, причем полость между металлическим элементом и патрубком вывода жидкости заполнена легкополяризуемым материалом. Составитель Н Годунова Редактор Н Горват Техред И Верес Корректор В Гирняк Заказ 7010/6 Тираж 498 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная 4
