Пристрій для очищення рідини в електричному полі
Номер патенту: 2981
Опубліковано: 26.12.1994
Автори: Вернигора Володимир Олександрович, Григорук Іван Омелянович, Галайко Лариса Миколаївна
Формула / Реферат

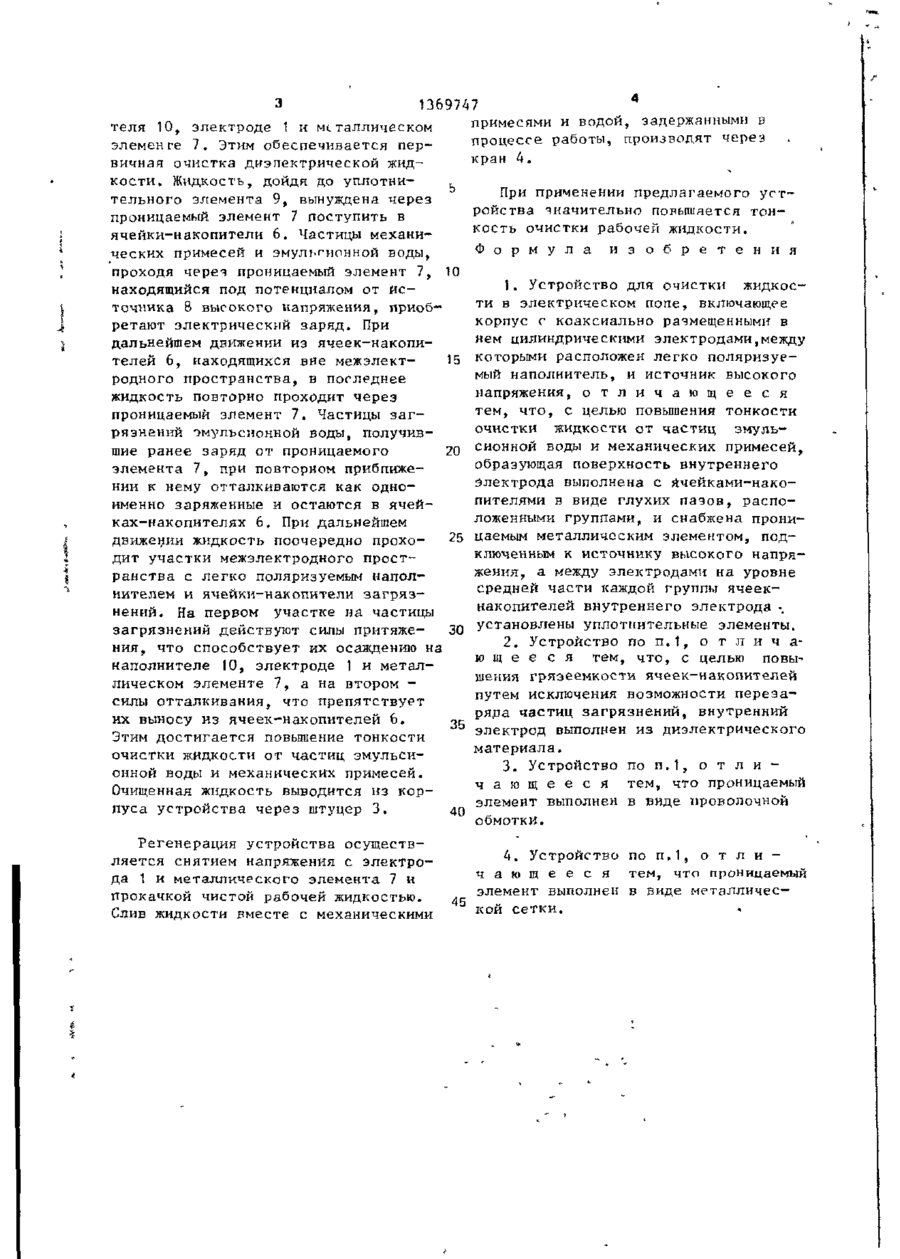

1. Устройство для очистки жидкости в электрическом поле, включающее корпус с коаксиально размещенными в нем цилиндрическими электродами, между которыми расположен легко поляризуемый наполнитель, и источник высокого напряжения, отличающееся тем, что, с целью повышения тонкости очистки жидкости от частиц эмульсионной воды и механических примесей, образующая поверхность внутреннего электрода выполнена с ячейками-накопителями в виде глухих пазов, расположенными группами, и снабжена проницаемым металлическим элементом, подключенным к источнику высокого напряжения, а между электродами на уровне средней части каждой группы ячеек-накопителей внутреннего электрода установлены уплотнительные элементы.
2. Устройство по п. 1, отличающееся тем, что, с целью повышения грязеемкости ячеек-накопителей путем исключения возможности перезаряда частиц загрязнений, внутренний электрод выполнен из диэлектрического материала.
3. Устройство по п. 1, отличающееся тем, что проницаемый элемент выполнен в виде проволочной обмотки.
4. Устройство по п. 1, отличающееся тем, что проницаемый элемент выполнен в виде металлической сетки.
Текст

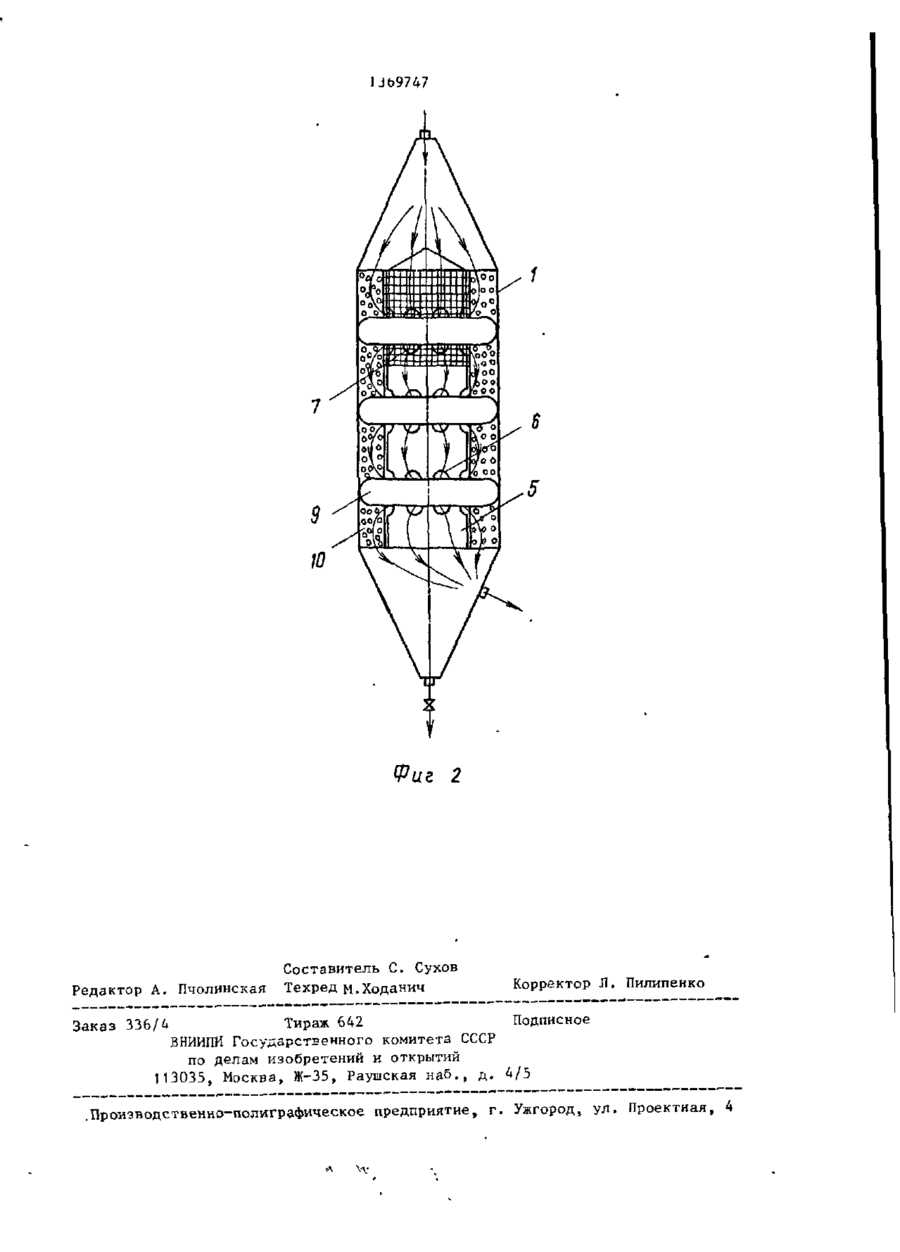

Изобретение может быть использовано для очистки диэлектрических жидкостей - рабочих жидкостей гидравлических систем, масел и топлив в промышленности и на транспорте. Целью изобретения является повышение точности очистки жидкости от частиц эмульсионной воды и механических примесей путем заряда частиц загрязнений и удержания их в ячейках-накопителях, (Л С со о> со -и 11 1369747 расположенных вне межэлектродного пространства, силами отталкивания одноименно заряженного электрода. Для повышения тонкости очистки жидкости внутренний цилиндрический электрод 5 выполнен из диэлектрического материала, по его образующей выполнены ячейки-накопители в виде глухих пазов, расположенных группами, а наружная поверхность внутреннего электрода снабжена проницаемым металлическим элементом 7. Очищаемая жидкость, проходя сначала в межэлектродном пространстве с наполнителем 10 до уплотнительных элементов 9, первично очиіщается. Далее жидкость направляют через проницаемый элемент 7 в ячейки накопители 6. Частицы загрязнений, проходя через проницаемый элемент 7, приобретают электрический заряд. При выходе из ячеек-накопителей 6, подходя к сетчатому элементу 7, частицы загрязнений от него отталкиваются как одноименно заряженные и осаждаются в ячейках-накопителях. Многократно проходя через электрические поля межэлектродного пространства и ячейки-накопители 6 качественно очищенная жидкость выходит через штуцер 3. Регенерация устройства осуществляется прокачкой чистой жидкостью при снятии напряжения с электродов. Загрязнения из корпуса выводят через к ран 4, 3 з,п. ф-лы, 2 ил. 1 йены ячейки-накопители 6 загрязнений Изобретение относится к технике в виде глухих пазов, расположенные очистки диэлектрических жидкостей от группами. Наружная поверхность внутэмульсионной воды и механических реннего электрода 5 снабжена проницапримесей в электрическом поле и может быть использовано для очистки рабочих ' емым металлическим элементом 7, подключенным совместно с корпусным элежидкостей гидравлических систем, мактродом 1 к источнику 8 высокого насел и топлив в промышленности и на пряжения. Между наружным 1 и внутрентранспорте. ним 5 электродами на уровне средней Цель изобретения - повышение тон10 части ячеек-накопителей 6 установлекости очистки жидкости от частиц ны уплотнительные элементы 9. Межэмульсионной воды и механических приэлектродное пространство между корпусмесей путем заряда частиц загрязнений ным электродом 1 . проницаемым метали и удержания их в ячейках-накопителях, лическим элементом 7 заполнено легко расположенных вне межэлектродного поляризуемым наполнителем 10. От папространства, силами отталкивания оддения и вымывания наполнителя 10 преноименно заряженного электрода. дохраняет опорный диск 11, размер Регенерация устройства осуществляячеек в котором меньше размеров часется прокачкой чистой жидкости при тиц наполнителя 10. Проницаемый ме.снятии напряжения с электродов. 20 таллический элемент может быть выНа фиг. 1 изображено устройство, полнен в виде металлической сетки или разрез; на фиг. 2 - направление двипроволочной обмотки. жения очищаемой жидкости. Устройство работает следующим обУстройство содержит изолированный разом. цилиндрический корпус, являющийся 25 Поток загрязненной жидкости подают наружным электродом 1, штуцеры 2 и 3 через входной штуцер 2 в пространстдля входа и выхода жидкости и кран 4 во между электродом 1 и металличесслива жидкости при регенерации устким элементом 7 устройства. Под дейройства. Внутренний цилиндрический ствием неоднородного электрического электрод З расположен коаксиально с " 30 .поля частицы механическуіх примесей и наружным электродом 1 и выполнен из капельки эмульсионной воды осаждаются диэлектрического материала. По обрана частицах поляризованного наполнизующей инутренне го электрода 5 выпол 1369747 примесями и водой, задержанными в теля 10, электроде 1 и металлическом процессе работы, производят через элемен ге 7. Этим обеспечивается перкран 4. вичная очистка диэаектрическои жидкости. Жидкость, дойдя до уплатниПри применении предлагаемого усттельного элемента 9, вынуждена через ройства значительно повышается тонпроницаемый элемент 7 поступить в кость очистки рабочей жидкости. ячейки-накопители 6. Частицы механиФ о р м у л а и з о б р е т е н и я ческих примесей и эмульсионной воды, проходя через проницаемый элемент 7, 10 находящийся под потенциалом от Ис1. Устройство для очистки жидкосточника 8 высокого напряжения, приобти в электрическом попе, включающее ретают электрический заряд. При корпус с коаксиально размещенными в дальнейшем движении из ячеек-накопинем цилиндрическими электродами,между телей 6, находящихся вне межэлекткоторыми расположен легко поляризуе15 родного пространства, в последнее мый наполнитель, и источник высокого жидкость повторно проходит через напряжения, о т л и ч а ю щ е е с я проницаемый элемент 7. Частицы загтем, что, с целью повышения тонкости рязнений -эмульсионной воды, получивочистки жидкости от частиц эмульшие ранее заряд от проницаемого сионной воды и механических примесей, 20 элемента 7, при повторном приближеобразующая поверхность внутреннего нии к нему отталкиваются как одноэлектрода выполнена с ячейками-накоименно заряженные и остаются в ячейпителями в виде глухих пазов, распоках-накопителях 6, При дальнейшем ложенными группами, и снабжена пронидвижении жидкость поочередно прохо25 цаемым металлическим элементом, поддит участки межэлектродного простключенным к источнику высокого напряранства с легко поляризуемым наполжения, а между электродами на уровне нителем и ячейки-накопители загрязсредней части каждой группы ячеекнений. На первом участке на частицы накопителей внутреннего электрода . загрязнений действуют силы притяжеустановлены уплотнительные элементы. 30 ния, что способствует их осаждению на 2. Устройство по п.1, о т л и ч а наполнителе 10, электроде 1 и металю щ е е с я тем, что, с целью повылическом элементе 7, а на втором шения грязеемкости ячеек-накопителей силы отталкивания, что препятствует путем исключения возможности перезаих выносу из ячеек-накопителей 6. ряда частиц загрязнений, внутренний 35 электрод выполнен из диэлектрического Этим достигается повышение тонкости очистки жидкости от частиц эмульсиматериала. онной воды и механических примесей. 3. Устройство по п.1, о т л и Очищенная жидкость выводится из корч а ю щ е е с я тем, что проницаемый пуса устройства через штуцер 3. элемент выполнен в виде проволочной 40 обмотки. Регенерация устройства осуществляется снятием напряжения с электрода 1 и металлического элемента 7 и прокачкой чистой рабочей жидкостью. Слив жидкости вместе с механическими 4. Устройство по п.1, о т л и ч а ю щ е е с я тем, что проницаемый элемент выполнен в виде металличес45 кои сетки. IJ69747 Фиг 2 Редактор А. Пчолинская Составитель С. Сухов Техред м.Ходанич Корректор Л. Пилипенко Заказ 336/4 Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 .Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
