Камера для моделювання умов клітинного метаболізму

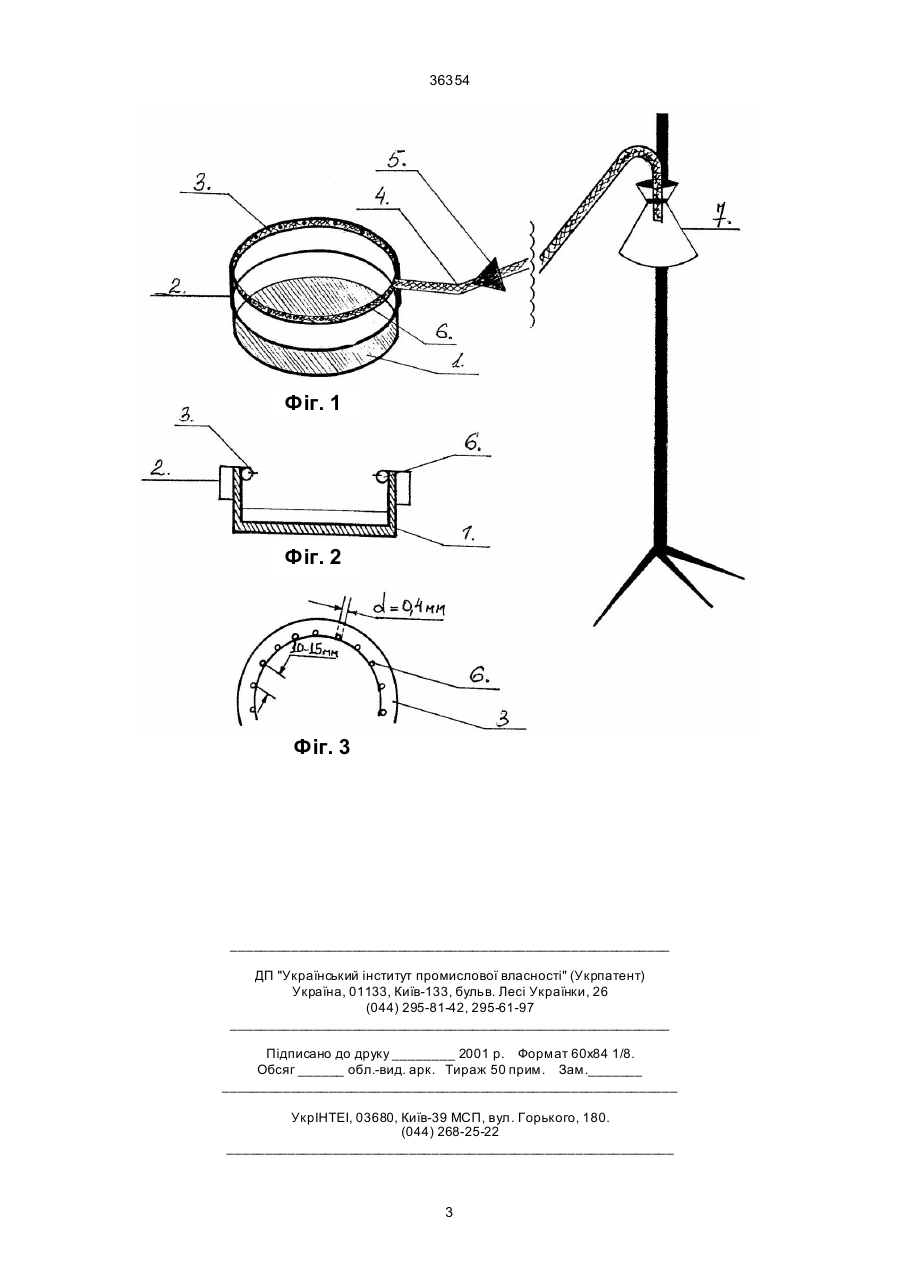

Камера для моделювання умов клітинного метаболізму, яка включає циліндричну ємність з газовою трубкою по внутрішньому контуру якої виконано отвори для подачі газу, відрізняє ться тим, що на зовнішній поверхні циліндричної ємності зйомно розташоване кільце на внутрішній поверхні якого нерухомо закріплена газова трубка, яка виготовлена із хімічно інертного матеріалу, наприклад, полівінілхлориду, а по ходу подаючої системи розташовано кран-дозатор. (19) (21) 99126653 (22) 07.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Веселовська Наталія Миколаївна (73) КИЇВСЬКИЙ МІСЬКИЙ ЦЕНТР СУДИННОЕНДОКРИННИХ ЗАХВОРЮВАНЬ ОРГ АНУ ЗОРУ КМКЛ №1 36354 рухомо закріплена газова трубка, яка виготовлена із хімічно інертного матеріалу, наприклад полівінілхлориду, а по ходу подаючої системи розташовано кран-дозатор, На фіг.1 - загальний вигляд, фіг.2 -перетин, фіг. 3 - вид згори. Камера для моделювання умов клітинного метаболізму складається: на зовнішній поверхні циліндричної ємності (1) з культурою клітин,що вивчається, зйомно розташоване кільце (2), на внутрішній поверхні якого нерухомо впаяна газова трубка (3), виготовлена із хімічно інертного матеріалу, наприклад полівінілхлориду, причому, на вн утрішній поверхні газової трубки (3) виконано з інтервалом 10-15 мм отвори (6) з d=0,1-0,2 мм, через які здійснюють перфузію газової суміші, яка надходить до газової трубки (3) подаючої системи (4), на якій розташовано кран-дозатор (5), регулюючий подачу газової суміші з балону (7). Камера для моделювання умов клітинного метаболізму працює таким чином. На зовнішню поверхню циліндричної ємності (1) надівають кільце (2) з газовою трубкою (3) та системою подачі газової суміші (4). Після фіксації кільця краном-дозатором (5) здійснюють постійну перфузію газової суміші з балону (7), а на дно циліндричної ємності поміщають культуру клітин, що вивчається . Постійна перфузія газової суміші утворює газову подушку над поверхнею культури клітин, при цьому здійснюється примусове насичення культуральної тканини заданою сумішшю газу, що дозволяє змоделювати різноманітні метаболічні зміни в клітині. Так наприклад, проведено дослідження по вивченню клітинного метаболізму ізольованих клітин сітківки. На дно циліндричної ємності (1) розміщають культуральне середовище на яке містять ізольовані клітини сітківки ока експериментальної тварини. Через газову тр убку (3) здійснюють подачу газової суміші, наприклад: (90% кисню і 10% вуглекислого газу), причому порційний тиск регулюють кран-дозатором (5) і здійснюють її подачу через подачі систему (4). Газова суміш через отвори (6) в газовій трубці (3) утворює газову подушк у над поверхнею середовища культури ,що вивчається. Через 30-40 секунд проводять вивчення, наприклад електрофізіологічних властивостей клітинних мембран. Так вивчено функціонування кальцієвих каналів клітин сітківки за умов штучної гіпоксії. Таким чином, заявлена конструкція камери для моделювання умов клітинного метаболізму на відміну від прототипу дозволяє: - здійснювати миттєве переключення парціального тиску газової суміші; - усун ути окислення внутрішньої поверхні газової трубки, що забезпечує хімічну інертність дослідження; - усун ути температурний перепад за рахунок відсутності в конструкції водної камери, а відсутність масляного покриття поверхні культури клітин підвищує точність біомікроскопічного дослідження. Крім того заявлена камера конструктивно проста в виготовленні і експлуатації. 2 36354 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
