Спосіб спорядження фазованого кумулятивного перфоратора

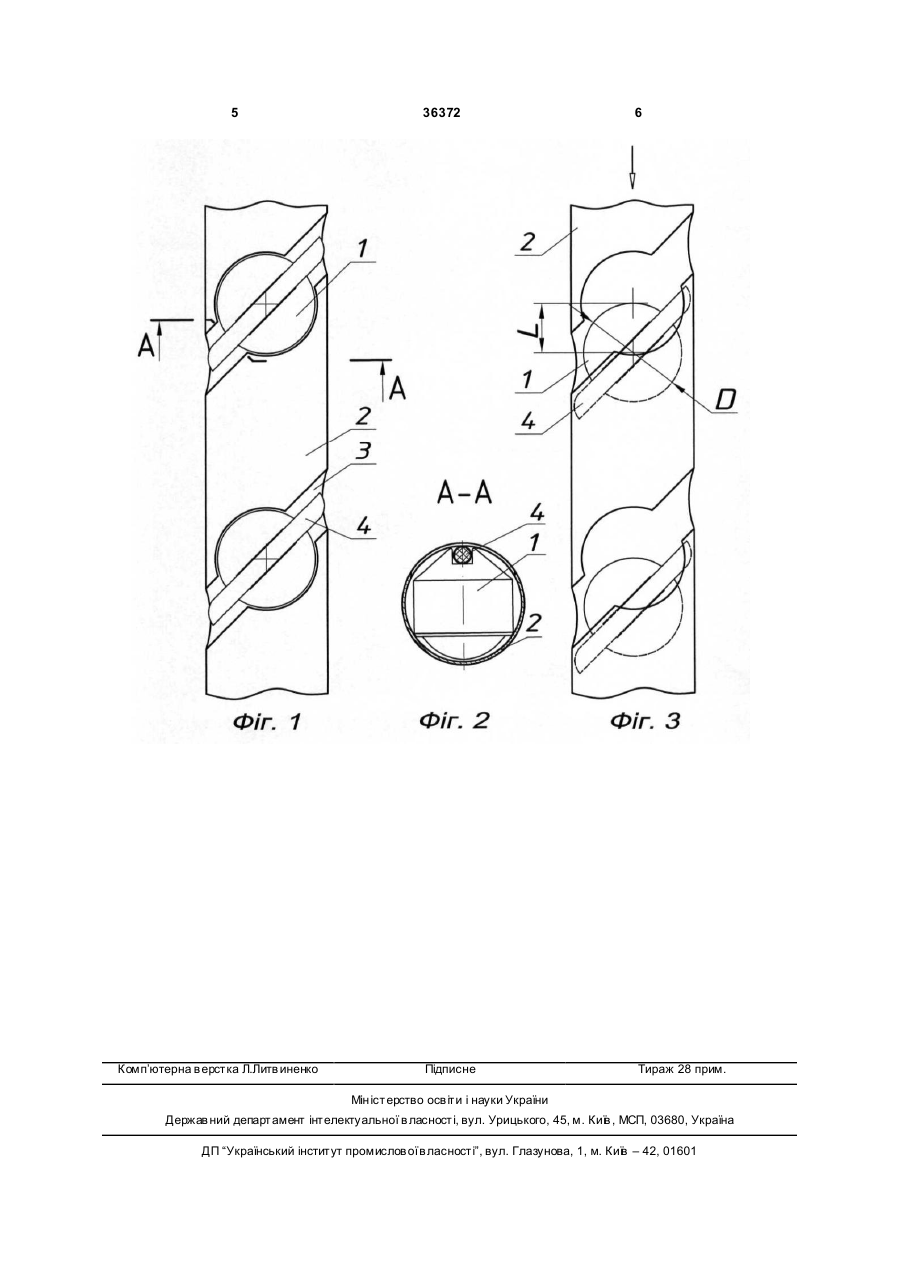

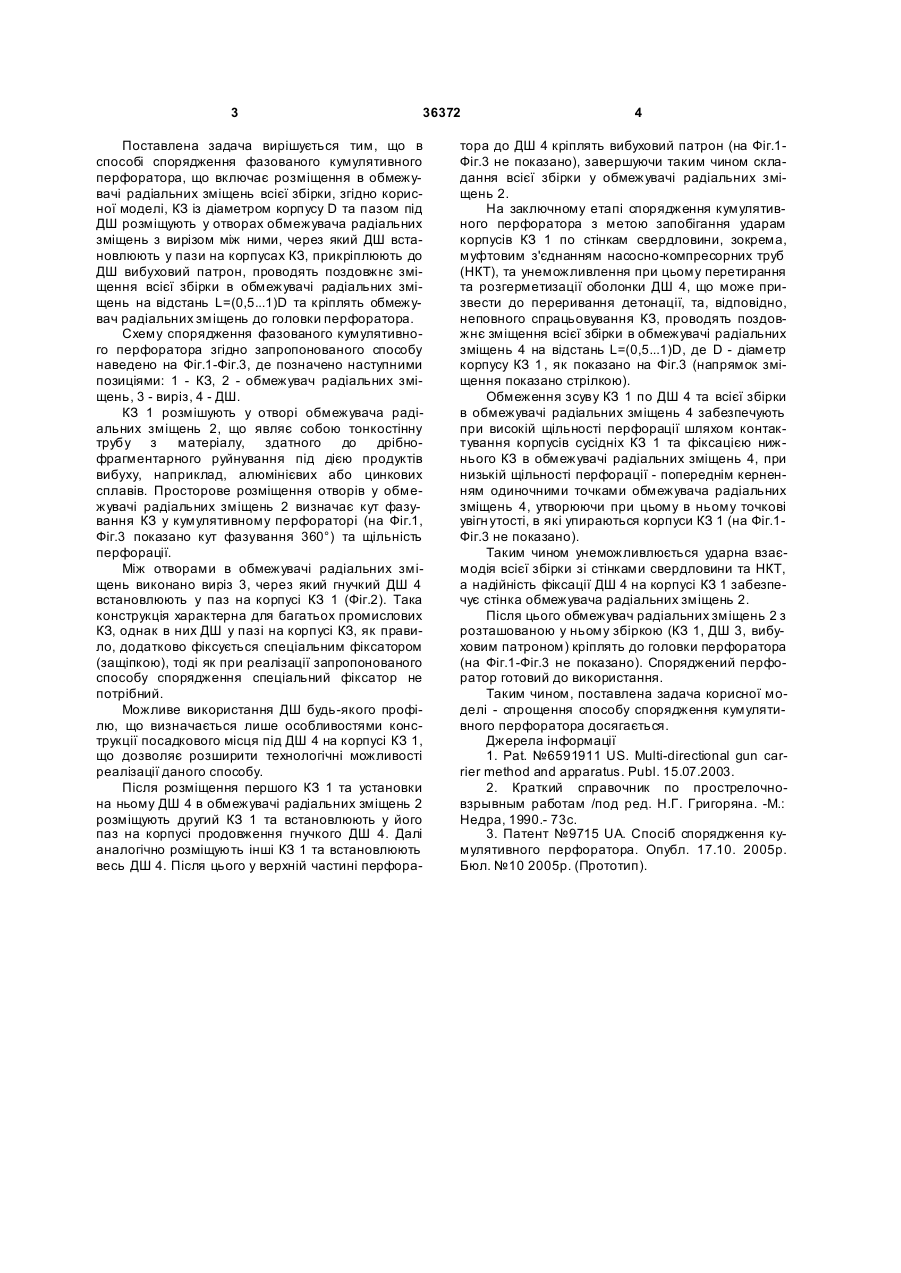

Спосіб спорядження фазованого кумулятивного перфоратора, що включає розміщення в обмежувачі радіальних зміщень всієї збірки, який 3 36372 Поставлена задача вирішується тим, що в способі спорядження фазованого кумулятивного перфоратора, що включає розміщення в обмежувачі радіальних зміщень всієї збірки, згідно корисної моделі, КЗ із діаметром корпусу D та пазом під ДШ розміщують у отворах обмежувача радіальних зміщень з вирізом між ними, через який ДШ встановлюють у пази на корпусах КЗ, прикріплюють до ДШ вибуховий патрон, проводять поздовжнє зміщення всієї збірки в обмежувачі радіальних зміщень на відстань L=(0,5...1)D та кріплять обмежувач радіальних зміщень до головки перфоратора. Схему спорядження фазованого кумулятивного перфоратора згідно запропонованого способу наведено на Фіг.1-Фіг.3, де позначено наступними позиціями: 1 - КЗ, 2 - обмежувач радіальних зміщень, 3 - виріз, 4 - ДШ. КЗ 1 розмішують у отворі обмежувача радіальних зміщень 2, що являє собою тонкостінну трубу з матеріалу, здатного до дрібнофрагментарного руйнування під дією продуктів вибуху, наприклад, алюмінієвих або цинкових сплавів. Просторове розміщення отворів у обмежувачі радіальних зміщень 2 визначає кут фазування КЗ у кумулятивному перфораторі (на Фіг.1, Фіг.3 показано кут фазування 360°) та щільність перфорації. Між отворами в обмежувачі радіальних зміщень виконано виріз 3, через який гнучкий ДШ 4 встановлюють у паз на корпусі КЗ 1 (Фіг.2). Така конструкція характерна для багатьох промислових КЗ, однак в них ДШ у пазі на корпусі КЗ, як правило, додатково фіксується спеціальним фіксатором (защіпкою), тоді як при реалізації запропонованого способу спорядження спеціальний фіксатор не потрібний. Можливе використання ДШ будь-якого профілю, що визначається лише особливостями конструкції посадкового місця під ДШ 4 на корпусі КЗ 1, що дозволяє розширити технологічні можливості реалізації даного способу. Після розміщення першого КЗ 1 та установки на ньому ДШ 4 в обмежувачі радіальних зміщень 2 розміщують другий КЗ 1 та встановлюють у його паз на корпусі продовження гнучкого ДШ 4. Далі аналогічно розміщують інші КЗ 1 та встановлюють весь ДШ 4. Після цього у верхній частині перфора 4 тора до ДШ 4 кріплять вибуховий патрон (на Фіг.1Фіг.3 не показано), завершуючи таким чином складання всієї збірки у обмежувачі радіальних зміщень 2. На заключному етапі спорядження кумулятивного перфоратора з метою запобігання ударам корпусів КЗ 1 по стінкам свердловини, зокрема, муфтовим з'єднанням насосно-компресорних труб (НКТ), та унеможливлення при цьому перетирання та розгерметизації оболонки ДШ 4, що може призвести до переривання детонації, та, відповідно, неповного спрацьовування КЗ, проводять поздовжнє зміщення всієї збірки в обмежувачі радіальних зміщень 4 на відстань L=(0,5...1)D, де D - діаметр корпусу КЗ 1 , як показано на Фіг.3 (напрямок зміщення показано стрілкою). Обмеження зсуву КЗ 1 по ДШ 4 та всієї збірки в обмежувачі радіальних зміщень 4 забезпечують при високій щільності перфорації шляхом контактування корпусів сусідніх КЗ 1 та фіксацією нижнього КЗ в обмежувачі радіальних зміщень 4, при низькій щільності перфорації - попереднім керненням одиночними точками обмежувача радіальних зміщень 4, утворюючи при цьому в ньому точкові увігн утості, в які упираються корпуси КЗ 1 (на Фіг.1Фіг.3 не показано). Таким чином унеможливлюється ударна взаємодія всієї збірки зі стінками свердловини та НКТ, а надійність фіксації ДШ 4 на корпусі КЗ 1 забезпечує стінка обмежувача радіальних зміщень 2. Після цього обмежувач радіальних зміщень 2 з розташованою у ньому збіркою (КЗ 1, ДШ 3, вибуховим патроном) кріплять до головки перфоратора (на Фіг.1-Фіг.3 не показано). Споряджений перфоратор готовий до використання. Таким чином, поставлена задача корисної моделі - спрощення способу спорядження кумулятивного перфоратора досягається. Джерела інформації 1. Pat. №6591911 US. Multi-directional gun carrier method and apparatus. Publ. 15.07.2003. 2. Краткий справочник по прострелочновзрывным работам /под ред. Н.Г. Григоряна. -М.: Недра, 1990.- 73с. 3. Патент №9715 UA. Спосіб спорядження кумулятивного перфоратора. Опубл. 17.10. 2005р. Бюл. №10 2005р. (Прототип). 5 Комп’ютерна в ерстка Л.Литв иненко 36372 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
