Очисник головок коренеплодів на корені

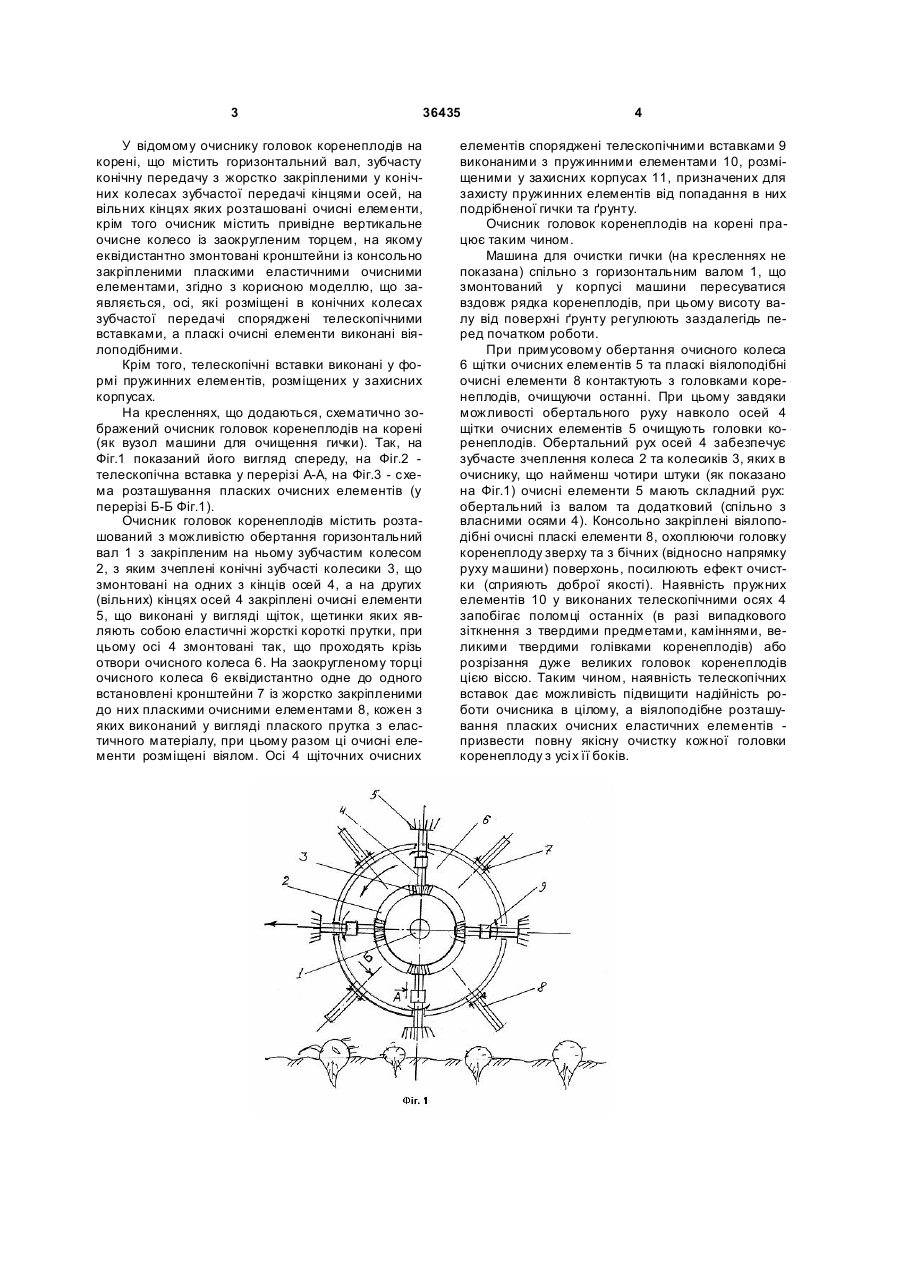

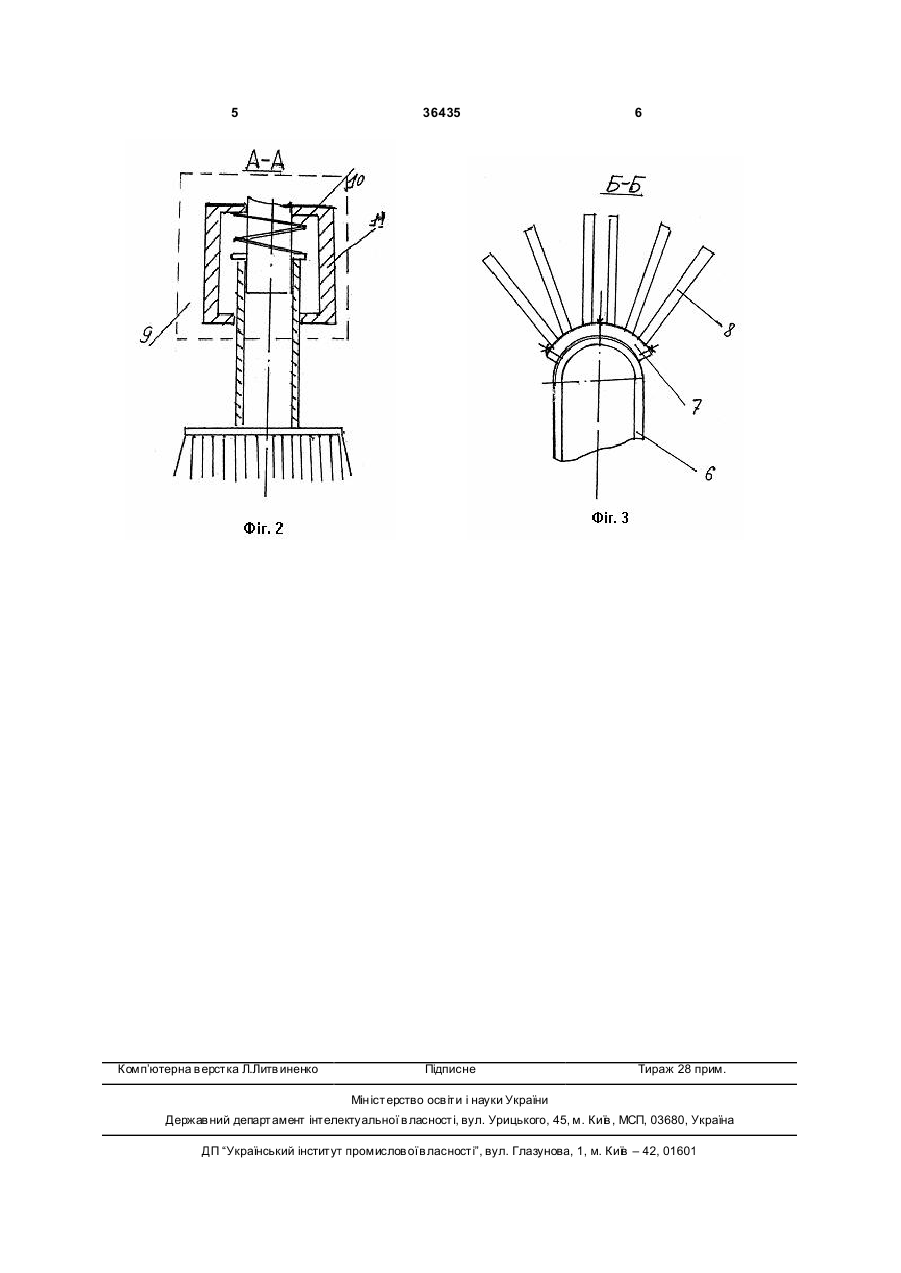

1. Очисник головок коренеплодів на корені, що містить горизонтальний вал, зубчасту конічну передачу з жорстко закріпленими у конічних колесах зубчастої передачі кінцями осей, на вільних кінцях 3 36435 У відомому очиснику головок коренеплодів на корені, що містить горизонтальний вал, зубчасту конічну передачу з жорстко закріпленими у конічних колесах зубчастої передачі кінцями осей, на вільних кінцях яких розташовані очисні елементи, крім того очисник містить привідне вертикальне очисне колесо із заокругленим торцем, на якому еквідистантно змонтовані кронштейни із консольно закріпленими пласкими еластичними очисними елементами, згідно з корисною моделлю, що заявляється, осі, які розміщені в конічних колесах зубчастої передачі споряджені телескопічними вставками, а пласкі очисні елементи виконані віялоподібними. Крім того, телескопічні вставки виконані у формі пружинних елементів, розміщених у захисних корпусах. На кресленнях, що додаються, схематично зображений очисник головок коренеплодів на корені (як вузол машини для очищення гички). Так, на Фіг.1 показаний його вигляд спереду, на Фіг.2 телескопічна вставка у перерізі А-А, на Фіг.3 - схема розташування пласких очисних елементів (у перерізі Б-Б Фіг.1). Очисник головок коренеплодів містить розташований з можливістю обертання горизонтальний вал 1 з закріпленим на ньому зубчастим колесом 2, з яким зчеплені конічні зубчасті колесики 3, що змонтовані на одних з кінців осей 4, а на других (вільних) кінцях осей 4 закріплені очисні елементи 5, що виконані у вигляді щіток, щетинки яких являють собою еластичні жорсткі короткі прутки, при цьому осі 4 змонтовані так, що проходять крізь отвори очисного колеса 6. На заокругленому торці очисного колеса 6 еквідистантно одне до одного встановлені кронштейни 7 із жорстко закріпленими до них пласкими очисними елементами 8, кожен з яких виконаний у вигляді плаского прутка з еластичного матеріалу, при цьому разом ці очисні елементи розміщені віялом. Осі 4 щіточних очисних 4 елементів споряджені телескопічними вставками 9 виконаними з пружинними елементами 10, розміщеними у захисних корпусах 11, призначених для захисту пружинних елементів від попадання в них подрібненої гички та ґрунту. Очисник головок коренеплодів на корені працює таким чином. Машина для очистки гички (на кресленнях не показана) спільно з горизонтальним валом 1, що змонтований у корпусі машини пересуватися вздовж рядка коренеплодів, при цьому висоту валу від поверхні ґрунту регулюють заздалегідь перед початком роботи. При примусовому обертання очисного колеса 6 щітки очисних елементів 5 та пласкі віялоподібні очисні елементи 8 контактують з головками коренеплодів, очищуючи останні. При цьому завдяки можливості обертального руху навколо осей 4 щітки очисних елементів 5 очищують головки коренеплодів. Обертальний рух осей 4 забезпечує зубчасте зчеплення колеса 2 та колесиків 3, яких в очиснику, що найменш чотири штуки (як показано на Фіг.1) очисні елементи 5 мають складний рух: обертальний із валом та додатковий (спільно з власними осями 4). Консольно закріплені віялоподібні очисні пласкі елементи 8, охоплюючи головку коренеплоду зверху та з бічних (відносно напрямку руху машини) поверхонь, посилюють ефект очистки (сприяють доброї якості). Наявність пружних елементів 10 у виконаних телескопічними осях 4 запобігає поломці останніх (в разі випадкового зіткнення з твердими предметами, каміннями, великими твердими голівками коренеплодів) або розрізання дуже великих головок коренеплодів цією віссю. Таким чином, наявність телескопічних вставок дає можливість підвищити надійність роботи очисника в цілому, а віялоподібне розташування пласких очисних еластичних елементів призвести повну якісну очистку кожної головки коренеплоду з усі х її боків. 5 Комп’ютерна в ерстка Л.Литв иненко 36435 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
