Біогазовий реактор
Номер патенту: 34016
Опубліковано: 25.07.2008
Автори: Ратушняк Георгій Сергійович, Анохіна Катерина Володимирівна, Джеджула В'ячеслав Васильович
Формула / Реферат
Біогазовий реактор містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, трубу споживача, який відрізняється тим, що в нього введено шнековий перемішувач, розміщений на валу, в якому встановлено підігрівач біомаси, над шнековим перемішувачем встановлена захисна газорозподільна решітка та штуцер відведення біогазу до труби споживача, під шнековим перемішувачем розташовано дно, шарнірно прикріплене до корпуса з можливістю опускання вниз для видалення біодобрив, в верхній частині реактора розміщений бункер завантаження біомаси з шиберною засувкою.
Текст

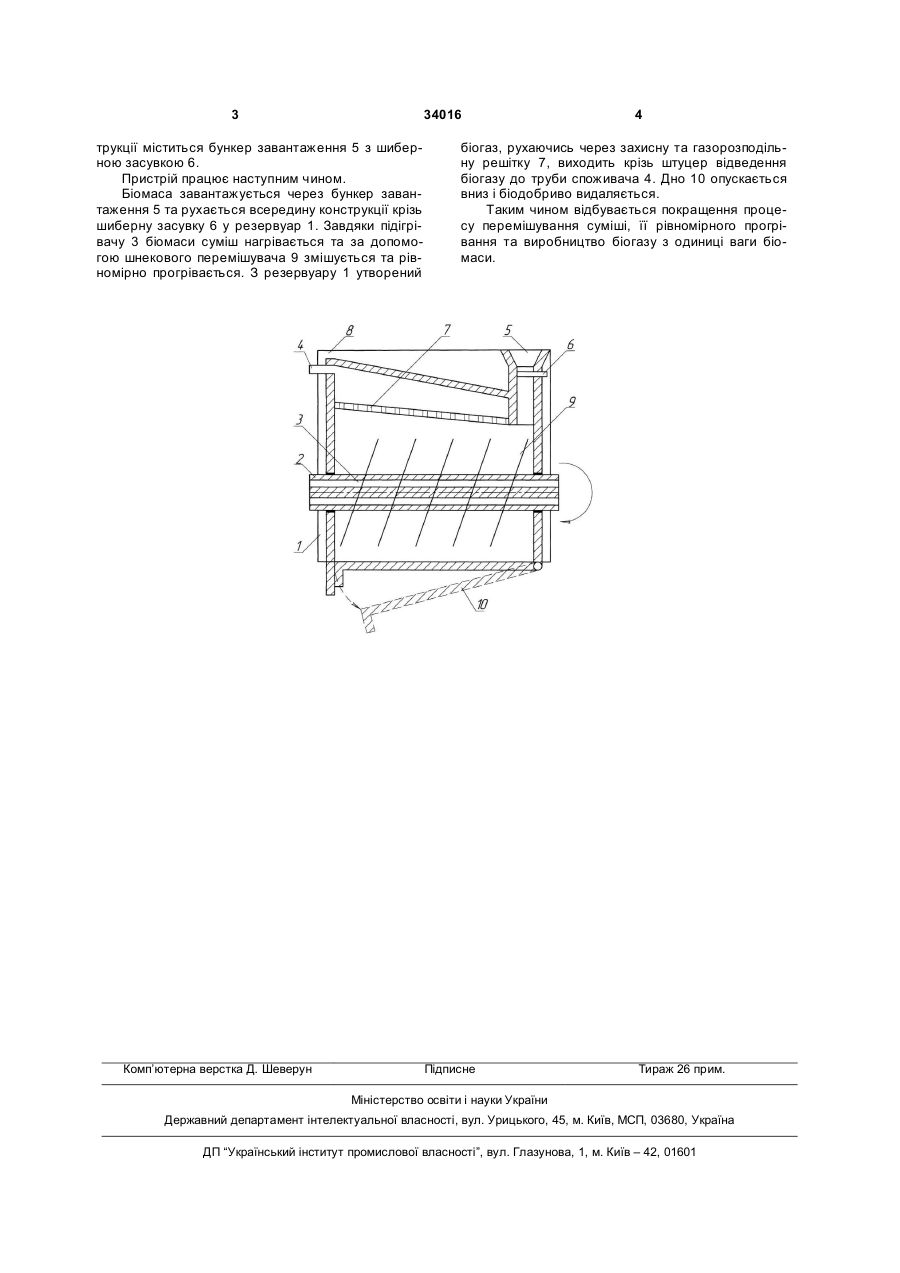

Біогазовий реактор містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, тру 3 34016 трукції міститься бункер завантаження 5 з шиберною засувкою 6. Пристрій працює наступним чином. Біомаса завантажується через бункер завантаження 5 та рухається всередину конструкції крізь шиберну засувку 6 у резервуар 1. Завдяки підігрівачу 3 біомаси суміш нагрівається та за допомогою шнекового перемішувача 9 змішується та рівномірно прогрівається. З резервуару 1 утворений Комп’ютерна верстка Д. Шеверун 4 біогаз, рухаючись через захисну та газорозподільну решітку 7, виходить крізь штуцер відведення біогазу до труби споживача 4. Дно 10 опускається вниз і біодобриво видаляється. Таким чином відбувається покращення процесу перемішування суміші, її рівномірного прогрівання та виробництво біогазу з одиниці ваги біомаси. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBiogas reactor
Автори англійськоюRatushniak Heorhii Serhiiovych, Anokhina Kateryna Volodymyrivna, Dzhedzhula Viacheslav Vasyliovych
Назва патенту російськоюБиогазовый реактор
Автори російськоюРатушняк Георгий Сергеевич, Анохина Екатерина Владимировна, Джеджула Вячеслав Васильевич
МПК / Мітки
МПК: C02F 11/04
Мітки: реактор, біогазовий
Код посилання
<a href="https://ua.patents.su/2-34016-biogazovijj-reaktor.html" target="_blank" rel="follow" title="База патентів України">Біогазовий реактор</a>
Біогазовий реактор
Номер патенту: 31173
Опубліковано: 25.03.2008
Автори: Джеджула В'ячеслав Васильович, Анохіна Катерина Володимирівна, Ратушняк Георгій Сергійович
МПК: C02F 11/04
Мітки: біогазовий, реактор
Формула / Реферат:
Біогазовий реактор, який містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, біомасу, трубу споживача, який відрізняється тим, що в нього введено лопатевий перемішувач, розміщений на валу, на якому встановлено підігрівач біомаси, над лопатевим перемішувачем встановлена захисна газорозподільна решітка та штуцер відведення біогазу до труби споживача, під лопатевим перемішувачем розташовано дно, шарнірно прикріплене до корпусу...
Біогазовий реактор
Номер патенту: 7938
Опубліковано: 15.07.2005
Автори: Ратушняк Георгій Сергійович, Джеджула В'ячеслав Васильович
МПК: C02F 11/04
Мітки: реактор, біогазовий
Формула / Реферат:
Біогазовий реактор, який містить резервуар, підігрівач біомаси, ковпак, напрямні ковпака, трубу споживача, який відрізняється тим, що в нього введено провальні колосникові решітки, з можливістю зміни гідравлічного опору за допомогою регулятора, що розташовані в резервуарі і ділять його на три секції, шахти завантаження біомаси, що розташовані у верхній частині біогазового реактора із заслінками, оглядові вікна, що розташовані в кожній секції...
Біогазовий реактор
Номер патенту: 7184
Опубліковано: 15.06.2005
Автори: Ратушняк Георгій Сергійович, Джеджула В'ячеслав Васильович
МПК: C02F 11/04
Мітки: біогазовий, реактор
Формула / Реферат:
Біогазовий реактор, що містить резервуар, що закритий каркасом теплиці та ковпаком, з можливістю руху по напрямних ковпака, трубу споживача і манометр, гідрогерметизатор, підігрівач біомаси, біомасу, який відрізняється тим, що в нього введено пластину-активатор, яка розташована всередині реактора і кінематично зв'язана із штоком підпружиненого гідроциліндра, робоча камера якого гідравлічно сполучена з напірною магістраллю гідронасоса, до якої...
Біогазовий реактор
Номер патенту: 15894
Опубліковано: 17.07.2006
Автори: Джеджула В'ячеслав Васильович, Ратушняк Георгій Сергійович
МПК: C02F 11/04
Мітки: реактор, біогазовий
Формула / Реферат:
Біогазовий реактор, що складається з резервуара, який закритий зверху ковпаком, з можливістю руху по напрямних ковпака, трубу споживача, який відрізняється тим, що в нього введено спіральну мішалку, встановлену на вертикальному підігрівачі біомаси з можливістю обертання, шахти завантаження біомаси, що розташовані в верхній частині біогазового реактора з введеними в них для регулювання заслінками у вигляді провальних колосникових решіток,...
Біогазовий реактор
Номер патенту: 9697
Опубліковано: 17.10.2005
Автори: Джеджула В'ячеслав Васильович, Ратушняк Георгій Сергійович
МПК: C02F 11/04
Мітки: біогазовий, реактор
Формула / Реферат:
Біогазовий реактор, що складається з резервуара, в якому розміщений підігрівач біомаси та який закривається зверху ковпаком, з можливістю руху по напрямних ковпака, труби споживача, що розташована в ковпаці, який відрізняється тим, що в нього введено провальні колосникові решітки, з можливістю зміни гідравлічного опору за допомогою регулятора, що розташовані в резервуарі і ділять його на три секції, шахти завантаження біомаси, що розташовані...
