Елемент індикації

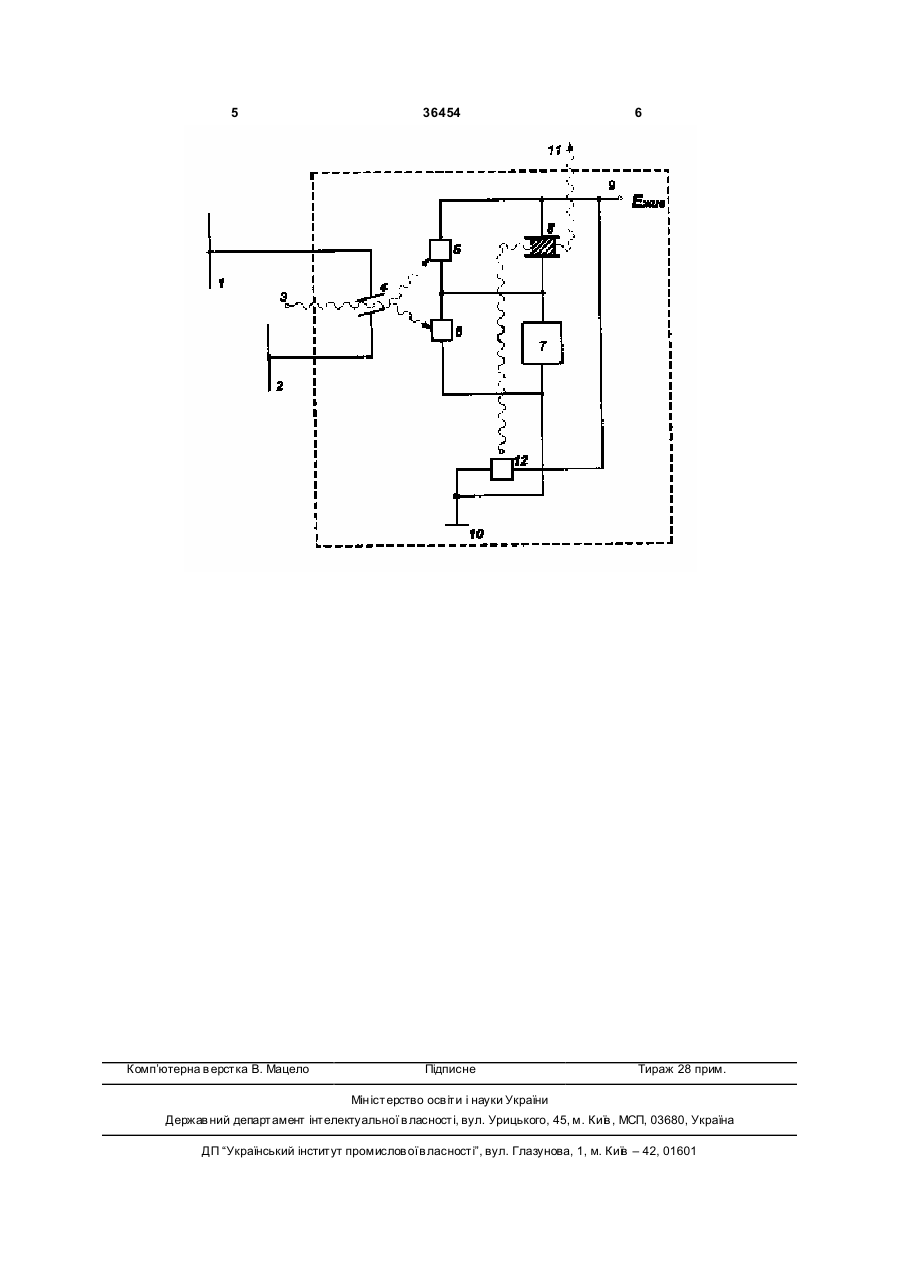

Елемент індикації, що містить перший і другий фотоприймачі, лямбда-діод, перший вивід якого з'єднаний з шиною нульового потенціалу, оптичний рідкокристалічний затвор, перший вивід якого з'єднаний з шиною живлення, а другий вивід з'єднаний з другим виводом лямбда-діода, а оптичний 3 36454 4 перемикач, перший та другий виводи якого є відпруга через лямбда - діод 7 починає збільшуваповідно інформаційним і керуючим входами елетись, робоча точка комірки рухається вгору по мента індикації, оптичний вхід є адресним входом вольт-амперній характеристиці лямбда-діода, поки елемента індикації, а перший і другий оптичні вимодуль диференціального від'ємного опору на ходи з'єднані відповідно з оптичними входами падаючій ділянці вольт-амперної характеристики першого та другого фотоприймачів, виводи яких лямбда-діода 7 стане рівним значенню опору фоз'єднані відповідно з виводами оптичного рідкотоприймача. У цей момент відбувається перемикристалічного затвора і лямбда-діода, а також сукання комірки на лямбда-діоді у стійке положення, перяскравий світлодіод, вихід якого є керуючим що відповідає великій напрузі на лямбда-діоді входом оптичного рідкокристалічного затвору, ви(U7»Eжив). Напруга джерела повинна бути більше хід якого є оптичним виходом елементу індикації. напруги відсіку лямбда-діодів, яка складає 2,5-12В На кресленні наведена схема елемента індиі залежить від напруги відсіку польових транзистокації. рів, з яких складається лямбда-діод. Пристрій містить інформаційний 1 і керуючий 2 При такому виборі напруги живлення стан, що входи, адресний оптичний вхід 3, електрооптичний відповідає великій напрузі на лямбда - діоді хвилевідний дефлектор-перемикач 4, перший і (U7»Eжив), є стійким і зберігається навіть під час другий оптичні виходи якого є відповідно оптичнизняття впливу на перший фотоприймач 5. Напруга ми входами першого 5 і другого 6 фо топриймачів, на оптичному рідинно кристалічному затворі при виводи яких з'єднані з виводами лямбда-діода 7 та цьому зменшується до нуля, внаслідок чого він оптичного рідинно кристалічного затвора 8, оптичстає прозорим, тобто переходить у збуджений ний вихід якого є оптичним виходом 11 елемента стан, який може зберігати як завгодно довго. індикації, та шиною нульового потенціалу 10, а Для перемикання елемента індикації у не збутакож суперяскравий світлодіод 12, що з'єднаний з джений стан слід подати оптичний імпульс на друшиною 9 живлення та шиною 10 нульового потенгий фотоприймач 6. При цьому лямбда-діод 7 шуціалу. нтується, напруга на ньому зменшується. Якщо ж Елемент індикації працює наступним чином. вона зменшується хоча б до напруги відсіку, то У вихідному положенні оптичні імпульси на відбудеться перемикання елемента індикації у не адресний оптичний вхід 3 пристрою не надходять, збуджений стан, при цьому оптичний затвор 8 затому перший 5 та другий 6 фотоприймачі знахокривається і не пропускає випромінювання з супедяться у стані темпового опору, який є великим. ряскравого сваітлодіода 12. Темповий опір другого фотоприймача 6 вибираОптичні імпульси надходять на перший 5 чи ється на порядок більше темпового опору першого другий 6 фотоприймачі з адресного оптичного фотоприймача. При такому виборі темпових оповходу 3 через електрооптичний хвилевідний дерів першого 5 та другого 6 фотоприймачів забезфлектор-перемикач 4. Використані в елементі інпечується стійкий стан у положеннях, що відповідикації електрооптичні хвилевідні дефлекторидають низькій напрузі на лямбда-діоді 7(U7»0) і перемикачі на основі діелектричних хвилевідних високій напрузі (U7»Eжив). шарів можуть бути побудовані на основі електроПри подачі напруги живлення Ежив на шин у 9 оптичної фазової решітки чи інтегрального аналоживлення комірка на лямбда-діоді 7, першому 5 і га інтерферометричної секції. другому 6 фо топриймачах та оптичному рідинно При нульовій напрузі між інформаційним вхокристалічному затворі 8 внаслідок великого темдом 1 і керуючим входом 2 оптичний вихід електнового опору першого (фотоприймача 5 встановрооптичного хвилевідного дефлекторалюється у стійкий стан, що відповідає низькій наперемикача 4 оптично з'єднаний з другим фотоприймачем 6. У цьому випадку оптичний імпульс, прузі на лямбда-діоді 7(U7»0). що надходить на адресний оптичний вхід 3, вплиНапруга на оптичному рідинно кристалічному ває на другий фо топриймач 6, перемикаючи елезатворі 8 при цьому приблизно рівне напрузі джерела. Якщо величина напруги живлення обрана мент індикації у не збуджений стан. При наявності напруги між входами 1 і 2 оптичний вихід електробільше граничної напруги для рідинно кристалічної оптичного хвилевідного дефлектора-перемикача 4 речовини, то затвор 8 буде непрозорим для виоптично з'єднаний з першим фотоприймачем 5. У промінювання, що надходить із суперяскравого цьому випадку оптичний імпульс з адресного опсвітлодіода 12, завдяки відомим ефектам у рідких кристалах. Елемент індикації не випромінює, тобто тичного входу 3 впливає на перший фотоприймач 5, перемикаючи елемент індикації у збуджений знаходиться у не збудженому стані. стан, при якому оптичний рідкокристалічний заДля перемикання комірки на лямбда-діоді 7 у твор стає прозорим для випромінювання з суперяінший стійкий стан, що відповідає великій напрузі скравого світлодіода 12. необхідно подати оптичний імпульс на перший фотоприймач 5. Опір фотоприймача 5 падає, на 5 Комп’ютерна в ерстка В. Мацело 36454 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
