Пристрій для протягування фала

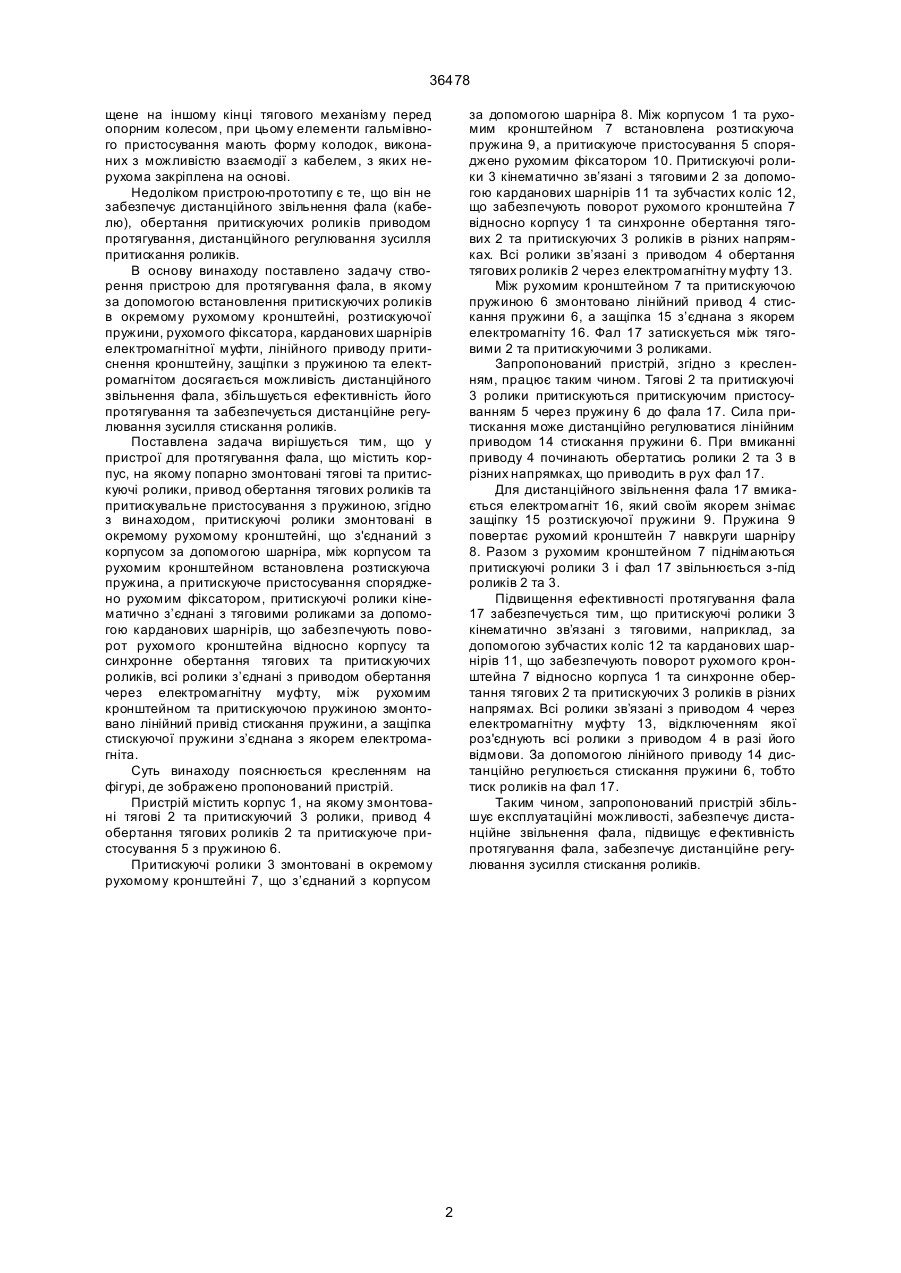

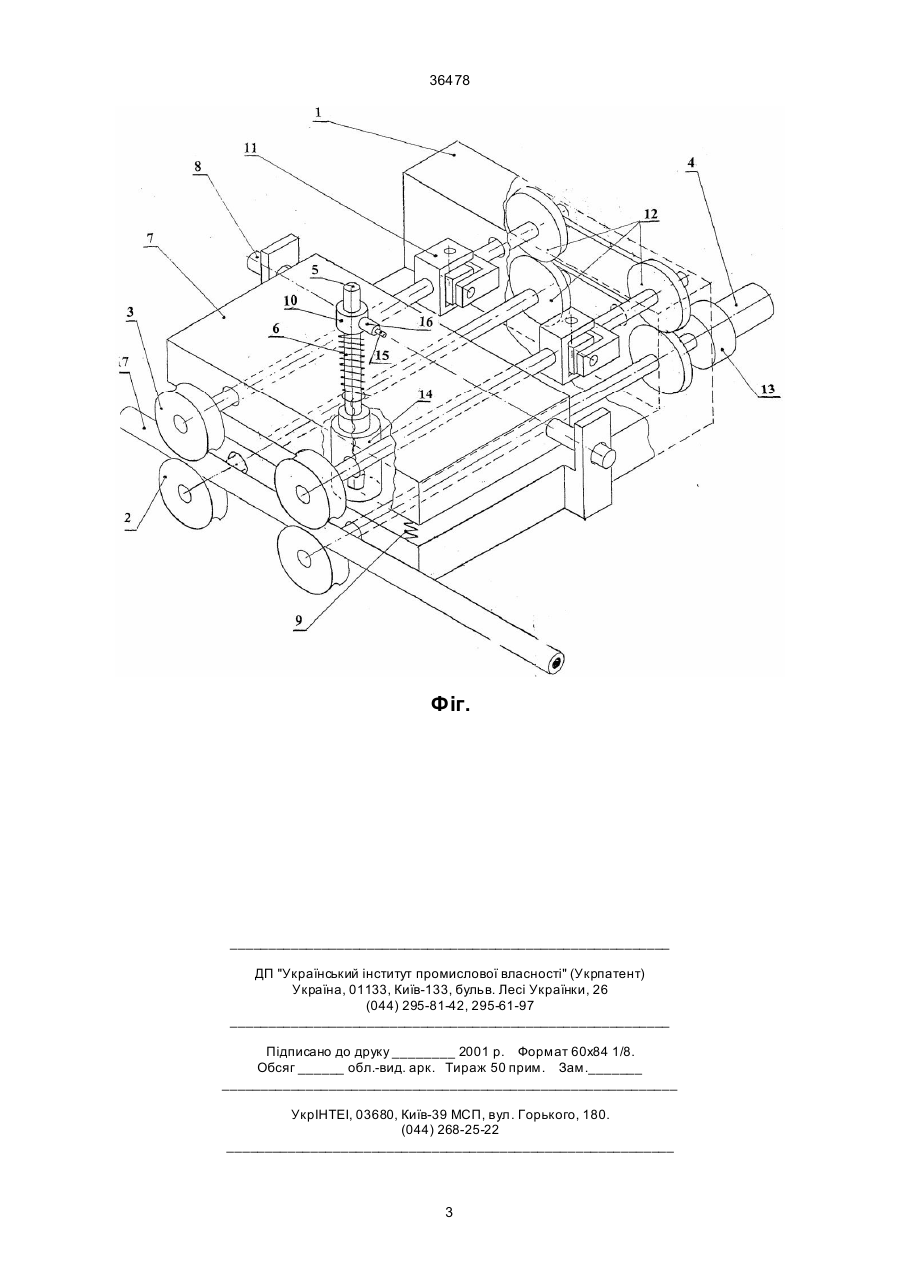

Пристрій для протягування фала, що містить корпус, на якому попарно змонтовані тягові та притискуючі ролики, привід обертання тягових роликів та притискуюче пристосування з притискуючою пружиною, який відрізняється тим, що притиску 36478 щене на іншому кінці тягового механізму перед опорним колесом, при цьому елементи гальмівного пристосування мають форму колодок, виконаних з можливістю взаємодії з кабелем, з яких нерухома закріплена на основі. Недоліком пристрою-прототипу є те, що він не забезпечує дистанційного звільнення фала (кабелю), обертання притискуючих роликів приводом протягування, дистанційного регулювання зусилля притискання роликів. В основу винаходу поставлено задачу створення пристрою для протягування фала, в якому за допомогою встановлення притискуючих роликів в окремому рухомому кронштейні, розтискуючої пружини, рухомого фіксатора, карданових шарнірів електромагнітної муфти, лінійного приводу притиснення кронштейну, защіпки з пружиною та електромагнітом досягається можливість дистанційного звільнення фала, збільшується ефективність його протягування та забезпечується дистанційне регулювання зусилля стискання роликів. Поставлена задача вирішується тим, що у пристрої для протягування фала, що містить корпус, на якому попарно змонтовані тягові та притискуючі ролики, привод обертання тягових роликів та притискувальне пристосування з пружиною, згідно з винаходом, притискуючі ролики змонтовані в окремому рухомому кронштейні, що з'єднаний з корпусом за допомогою шарніра, між корпусом та рухомим кронштейном встановлена розтискуюча пружина, а притискуюче пристосування споряджено рухомим фіксатором, притискуючі ролики кінематично з’єднані з тяговими роликами за допомогою карданових шарнірів, що забезпечують поворот рухомого кронштейна відносно корпусу та синхронне обертання тягових та притискуючих роликів, всі ролики з’єднані з приводом обертання через електромагнітну муфту, між рухомим кронштейном та притискуючою пружиною змонтовано лінійний привід стискання пружини, а защіпка стискуючої пружини з’єднана з якорем електромагніта. Суть винаходу пояснюється кресленням на фігурі, де зображено пропонований пристрій. Пристрій містить корпус 1, на якому змонтовані тягові 2 та притискуючий 3 ролики, привод 4 обертання тягових роликів 2 та притискуюче пристосування 5 з пружиною 6. Притискуючі ролики 3 змонтовані в окремому рухомому кронштейні 7, що з’єднаний з корпусом за допомогою шарніра 8. Між корпусом 1 та рухомим кронштейном 7 встановлена розтискуюча пружина 9, а притискуюче пристосування 5 споряджено рухомим фіксатором 10. Притискуючі ролики 3 кінематично зв’язані з тяговими 2 за допомогою карданових шарнірів 11 та зубчастих коліс 12, що забезпечують поворот рухомого кронштейна 7 відносно корпусу 1 та синхронне обертання тягових 2 та притискуючих 3 роликів в різних напрямках. Всі ролики зв’язані з приводом 4 обертання тягових роликів 2 через електромагнітну муфту 13. Між рухомим кронштейном 7 та притискуючою пружиною 6 змонтовано лінійний привод 4 стискання пружини 6, а защіпка 15 з’єднана з якорем електромагніту 16. Фал 17 затискується між тяговими 2 та притискуючими 3 роликами. Запропонований пристрій, згідно з кресленням, працює таким чином. Тягові 2 та притискуючі 3 ролики притискуються притискуючим пристосуванням 5 через пружину 6 до фала 17. Сила притискання може дистанційно регулюватися лінійним приводом 14 стискання пружини 6. При вмиканні приводу 4 починають обертатись ролики 2 та 3 в різних напрямках, що приводить в рух фал 17. Для дистанційного звільнення фала 17 вмикається електромагніт 16, який своїм якорем знімає защіпку 15 розтискуючої пружини 9. Пружина 9 повертає рухомий кронштейн 7 навкруги шарніру 8. Разом з рухомим кронштейном 7 піднімаються притискуючі ролики 3 і фал 17 звільнюється з-під роликів 2 та 3. Підвищення ефективності протягування фала 17 забезпечується тим, що притискуючі ролики 3 кінематично зв’язані з тяговими, наприклад, за допомогою зубчастих коліс 12 та карданових шарнірів 11, що забезпечують поворот рухомого кронштейна 7 відносно корпуса 1 та синхронне обертання тягових 2 та притискуючих 3 роликів в різних напрямах. Всі ролики зв’язані з приводом 4 через електромагнітну муфту 13, відключенням якої роз'єднують всі ролики з приводом 4 в разі його відмови. За допомогою лінійного приводу 14 дистанційно регулюється стискання пружини 6, тобто тиск роликів на фал 17. Таким чином, запропонований пристрій збільшує експлуатаційні можливості, забезпечує дистанційне звільнення фала, підвищує е фективність протягування фала, забезпечує дистанційне регулювання зусилля стискання роликів. 2 36478 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
