Ручний пристрій для протягування з повертанням

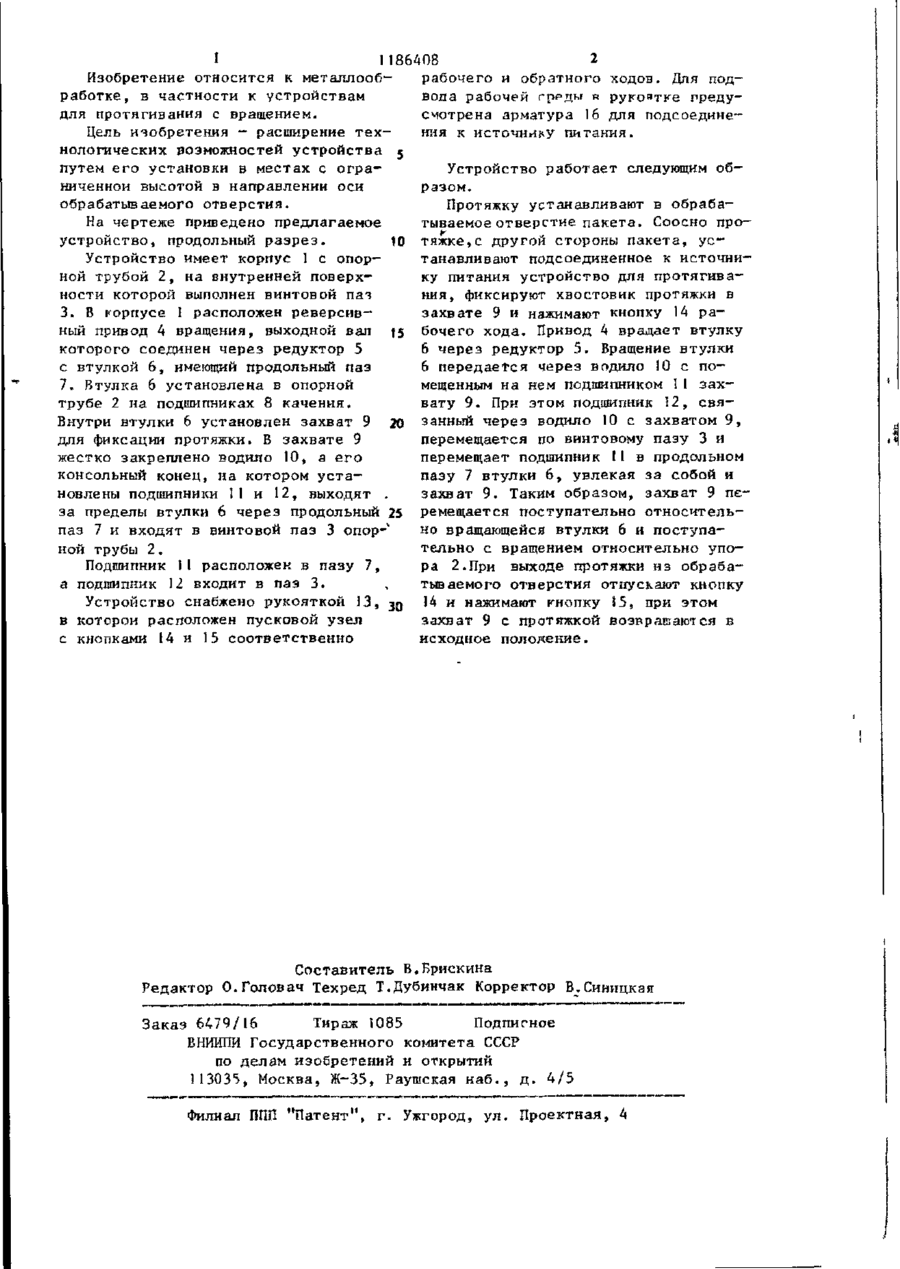

РУЧНОЕ УСТРОЙСТВО ^ЧЯ ПРОТЯГИВАНИЯ С ВРАЩЕНИЕМ, содержащее корпус с опорной трубойв имеющей на внут(46) 3 \ ренней поверхности БИНТОВОЙ П Р З , у с тановленный Б корпусе привод, связан» ный передаточным элементом с захватом для фиксации инструмента, имеющим водило, помещенное в винтовой паз опорной трубы, о т л и ч а га щ е е— с я тем, что, с целью расширения технологических возможностей устройства путем его установки в местах с ограниченной высотой в направлении оси обрабатываемого отверстия, передат очный элемент выполнен в виде у с тановленной с возможностью вращения в опорной трубе втулки с продольным пазом, в котором размещено водило упомянутого захвата, причем захват установлен во втулке» U W 12 W I 1 186408 Изобретение относится к металлообработке , в частности к устройствам для протягивания с вращением. Цель изобретения - расширение технологических возможностей устройства 5 путем его установки в местах с ограниченной высотой в направлении оси обрабатью аемого отв ерстия. На чертеже приведено предлагаемое устройство, продольный разрез. !0 Устройство имеет корпус 1 с опорной трубой 2, на внутренней поверхности которой выполнен винтовой паї 3. В корпусе I расположен реверсивный привод 4 вращения, выходной вал ts которого соединен через редуктор 5 с втулкой 6, имеющий продольный паз 7. Втулка 6 установлена в опорной трубе 2 на подшипниках 8 качения. Внутри втулки 6 установлен захват 9 20 для фиксации протяжки. В захвате 9 жестко закреплено водило 10» а его консольный конец, на котором установлены подшипники II и 12, выходят . за пределы втулки 6 через продольный 25 паз 7 и входят в винтовой паз 3 опорной трубы 2. Подшипник 11 расположен в пазу 7, а подшипник М входит в паз 3. Устройство снабжено рукояткой 13, 30 в которой расположен пусковой узел с кнопками 14 и 15 соответственно 2 рабочего и обратного ходов. Для под— вола рабочей ГПРДЫ я рукоятке предусмотрена арматура 16 для подсоединения к источнику питания. Устройство работает следующим образом. Протяжку устанавливают в обрабатываемое отверстие пакета. Соосно про— (г тяжке,с другой стороны пакета, устанавливают подсоединенное к источнику питания устройство для протягивания, фиксируют хвостовик протяжки в захвате 9 и нажимают кнопку 14 paбочего хода. Привод 4 врадает втулку 6 через редуктор 5. Вращение втулки 6 передается через водило Ї0 с помещенным на нем подшипником 11 захвату 9. При этом подшипник 12, с в я занный через водило 10 с захватом 9, перемещается по винтовому пазу 3 и перемещает подшипник 11 в продольном пазу 7 втулки 6, увлекая за собой и захват 9. Таким образом, захват 9 перемещается поступательно относительно вращающейся втулки 6 и поступательно с вращением относительно упора 2.При выходе протяжки из обрабатываемого отверстия отпускают кнопку 14 и нажимают кнопку 15, при этом захват 9 с протяжкой возвращают ся в исходное положение. Составитель В.Врискина Редактор О.Головач Техред Т.Дубинчак Корректор В.Синицкая Заказ 6479/16 Тираж 1085 Подписное ЕНИИЇЇЙ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", П г. Ужгород, ул. Проектная, 4
