Багатовхідний пристрій керованого вмикання і вимикання навантаження з автоматичним контролем

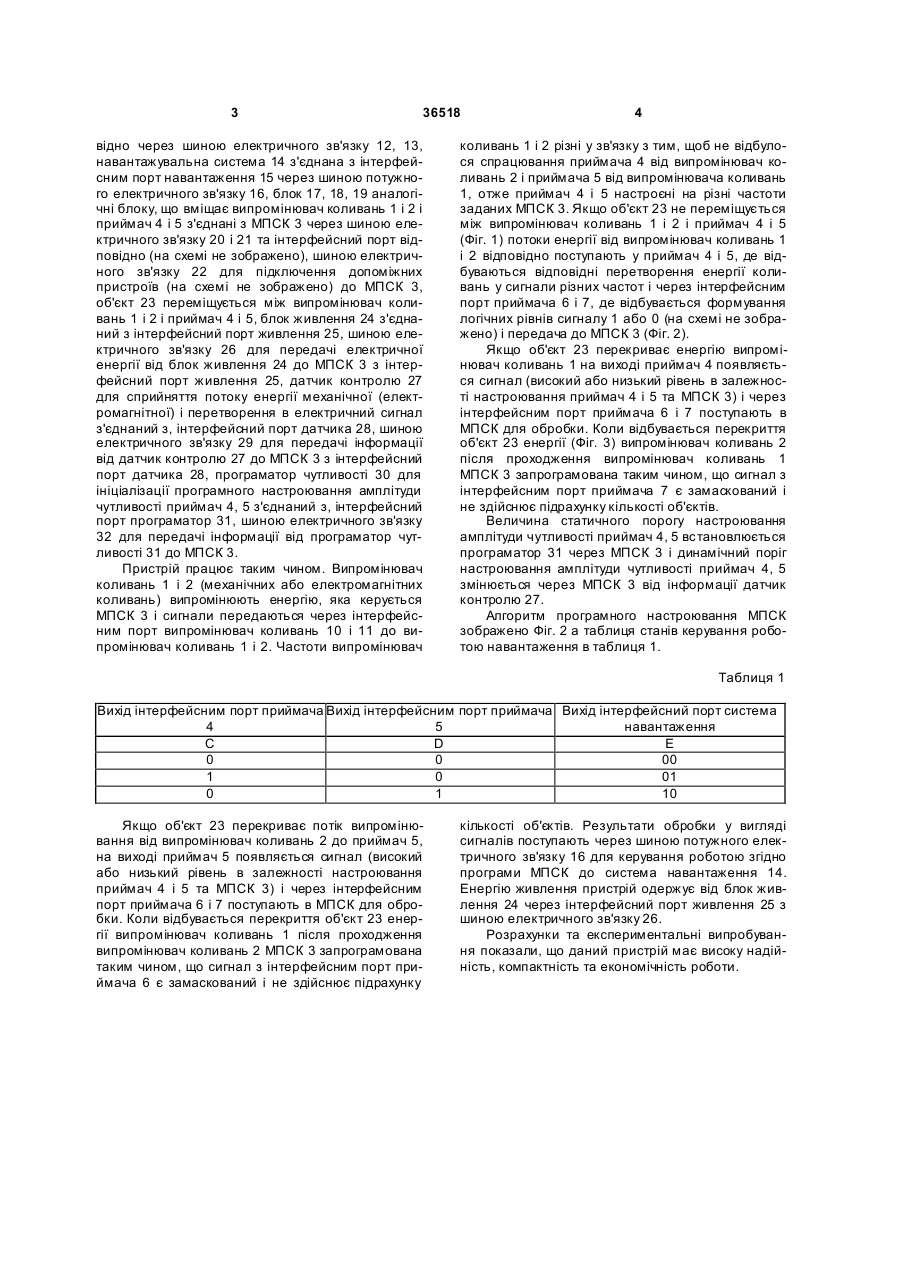

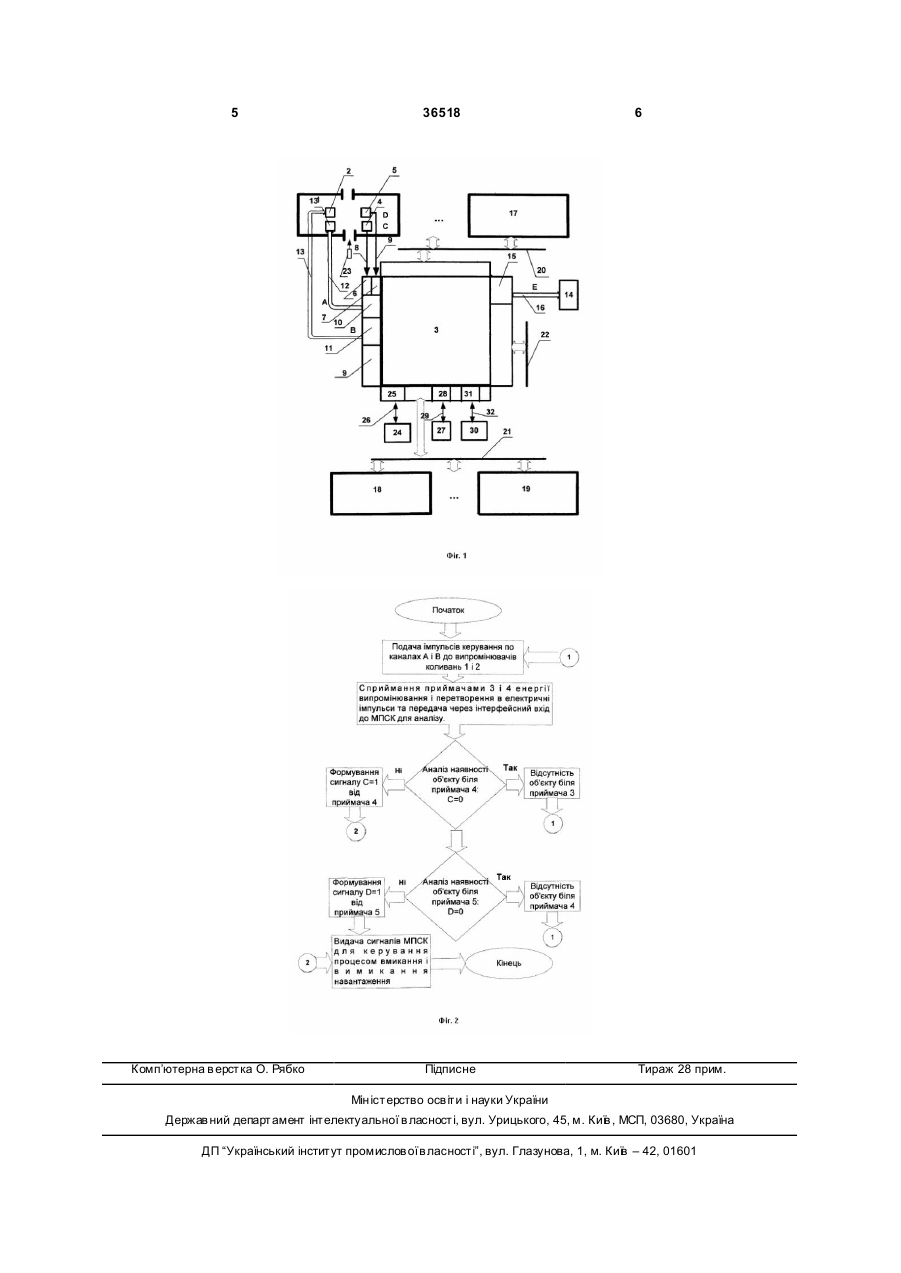

Багатовхідний пристрій керованого вмикання і вимикання навантаження з автоматичним контролем, який складається з блока живлення, підключеного до всіх систем пристрою, випромінювачів, 3 36518 відно через шиною електричного зв'язку 12, 13, навантажувальна система 14 з'єднана з інтерфейсним порт навантаження 15 через шиною потужного електричного зв'язку 16, блок 17, 18, 19 аналогічні блоку, що вміщає випромінювач коливань 1 і 2 і приймач 4 і 5 з'єднані з МПСК 3 через шиною електричного зв'язку 20 і 21 та інтерфейсний порт відповідно (на схемі не зображено), шиною електричного зв'язку 22 для підключення допоміжних пристроїв (на схемі не зображено) до МПСК 3, об'єкт 23 переміщується між випромінювач коливань 1 і 2 і приймач 4 і 5, блок живлення 24 з'єднаний з інтерфейсний порт живлення 25, шиною електричного зв'язку 26 для передачі електричної енергії від блок живлення 24 до МПСК 3 з інтерфейсний порт живлення 25, датчик контролю 27 для сприйняття потоку енергії механічної (електромагнітної) і перетворення в електричний сигнал з'єднаний з, інтерфейсний порт датчика 28, шиною електричного зв'язку 29 для передачі інформації від датчик контролю 27 до МПСК 3 з інтерфейсний порт датчика 28, програматор чутливості 30 для ініціалізації програмного настроювання амплітуди чутливості приймач 4, 5 з'єднаний з, інтерфейсний порт програматор 31, шиною електричного зв'язку 32 для передачі інформації від програматор чутливості 31 до МПСК 3. Пристрій працює таким чином. Випромінювач коливань 1 і 2 (механічних або електромагнітних коливань) випромінюють енергію, яка керується МПСК 3 і сигнали передаються через інтерфейсним порт випромінювач коливань 10 і 11 до випромінювач коливань 1 і 2. Частоти випромінювач 4 коливань 1 і 2 різні у зв'язку з тим, щоб не відбулося спрацювання приймача 4 від випромінювач коливань 2 і приймача 5 від випромінювача коливань 1, отже приймач 4 і 5 настроєні на різні частоти заданих МПСК 3. Якщо об'єкт 23 не переміщується між випромінювач коливань 1 і 2 і приймач 4 і 5 (Фіг. 1) потоки енергії від випромінювач коливань 1 і 2 відповідно поступають у приймач 4 і 5, де відбуваються відповідні перетворення енергії коливань у сигнали різних частот і через інтерфейсним порт приймача 6 і 7, де відбувається формування логічних рівнів сигналу 1 або 0 (на схемі не зображено) і передача до МПСК 3 (Фіг. 2). Якщо об'єкт 23 перекриває енергію випромінювач коливань 1 на виході приймач 4 появляється сигнал (високий або низький рівень в залежності настроювання приймач 4 і 5 та МПСК 3) і через інтерфейсним порт приймача 6 і 7 поступають в МПСК для обробки. Коли відбувається перекриття об'єкт 23 енергії (Фіг. 3) випромінювач коливань 2 після проходження випромінювач коливань 1 МПСК 3 запрограмована таким чином, що сигнал з інтерфейсним порт приймача 7 є замаскований і не здійснює підрахунку кількості об'єктів. Величина статичного порогу настроювання амплітуди чутливості приймач 4, 5 встановлюється програматор 31 через МПСК 3 і динамічний поріг настроювання амплітуди чутливості приймач 4, 5 змінюється через МПСК 3 від інформації датчик контролю 27. Алгоритм програмного настроювання МПСК зображено Фіг. 2 а таблиця станів керування роботою навантаження в таблиця 1. Таблиця 1 Вихід інтерфейсним порт приймача Вихід інтерфейсним порт приймача Вихід інтерфейсний порт система 4 5 навантаження С D Е 0 0 00 1 0 01 0 1 10 Якщо об'єкт 23 перекриває потік випромінювання від випромінювач коливань 2 до приймач 5, на виході приймач 5 появляється сигнал (високий або низький рівень в залежності настроювання приймач 4 і 5 та МПСК 3) і через інтерфейсним порт приймача 6 і 7 поступають в МПСК для обробки. Коли відбувається перекриття об'єкт 23 енергії випромінювач коливань 1 після проходження випромінювач коливань 2 МПСК 3 запрограмована таким чином, що сигнал з інтерфейсним порт приймача 6 є замаскований і не здійснює підрахунку кількості об'єктів. Результати обробки у вигляді сигналів поступають через шиною потужного електричного зв'язку 16 для керування роботою згідно програми МПСК до система навантаження 14. Енергію живлення пристрій одержує від блок живлення 24 через інтерфейсний порт живлення 25 з шиною електричного зв'язку 26. Розрахунки та експериментальні випробування показали, що даний пристрій має високу надійність, компактність та економічність роботи. 5 Комп’ютерна в ерстка О. Рябко 36518 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
