Пристрій для захисного вимикання живлення пересувної машини

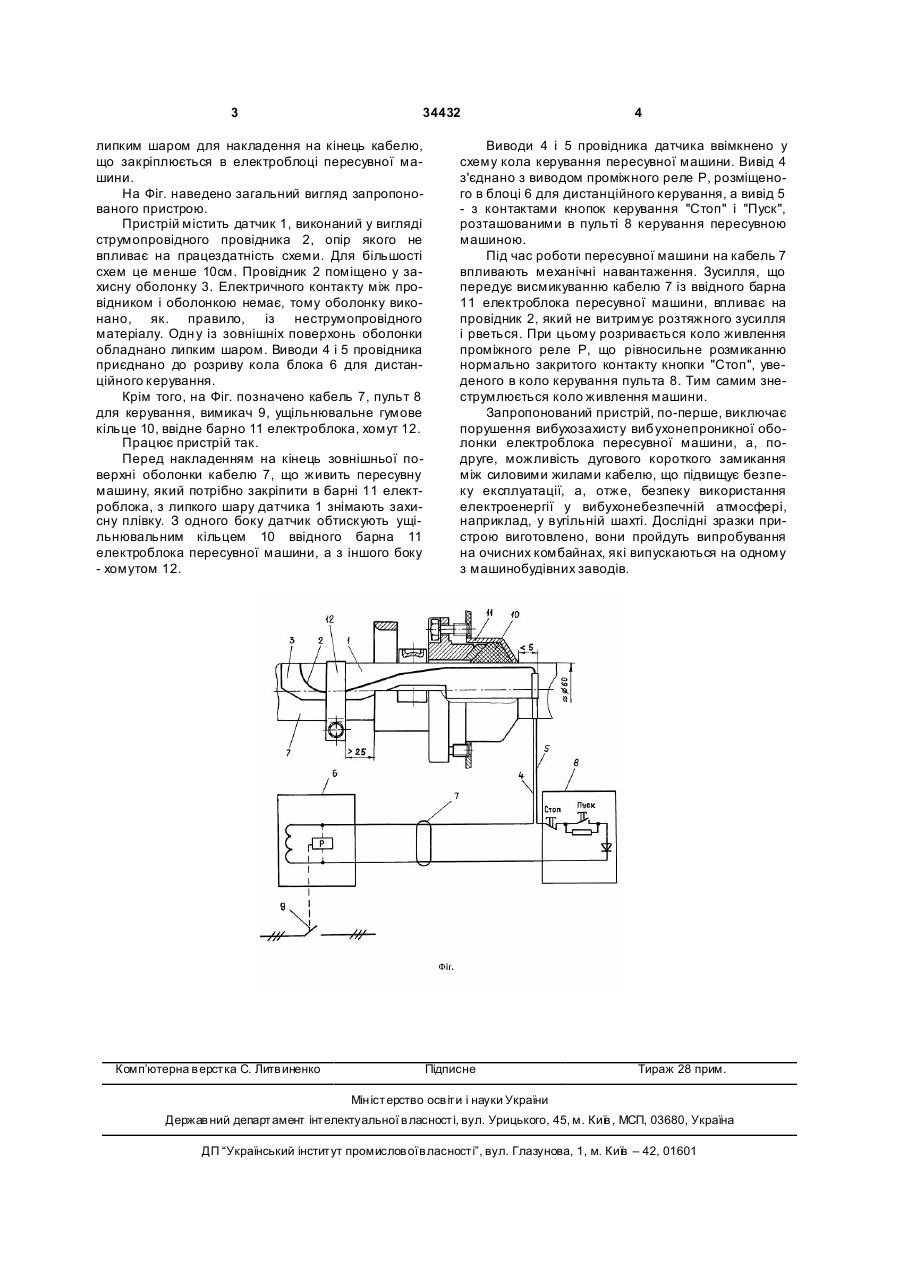

Пристрій для захисного вимикання живлення пересувної машини, що містить датчик, з'єднаний із блоком керування, вихід якого приєднано до пристрою вимикання живлення, який відрізняється тим, що датчик виконано у вигляді тонкого струмопровідного провідника, поміщеного в захисну оболонку, одну із зовнішніх сторін якої обладнано липким шаром для накладення на кінець кабелю, що закріплений в електроблоці пересувної машини. (19) (21) u200803336 (22) 17.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) БРЮХАНОВ ОЛЕКСАНДР МИ ХАЙЛОВИЧ, U A, МНУХІН АН АТОЛІЙ ГРИГОРОВИЧ, UA, КОЛОСЮК ВОЛОДИМИР ПЕТРОВИЧ, U A, ДІДЕНКО ВІКТОР ВАСИЛЬОВИЧ, UA (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ, U A 3 34432 липким шаром для накладення на кінець кабелю, що закріплюється в електроблоці пересувної машини. На Фіг. наведено загальний вигляд запропонованого пристрою. Пристрій містить датчик 1, виконаний у вигляді струмопровідного провідника 2, опір якого не впливає на працездатність схеми. Для більшості схем це менше 10см. Провідник 2 поміщено у захисну оболонку 3. Електричного контакту між провідником і оболонкою немає, тому оболонку виконано, як. правило, із неструмопровідного матеріалу. Одн у із зовнішніх поверхонь оболонки обладнано липким шаром. Виводи 4 і 5 провідника приєднано до розриву кола блока 6 для дистанційного керування. Крім того, на Фіг. позначено кабель 7, пульт 8 для керування, вимикач 9, ущільнювальне гумове кільце 10, ввідне барно 11 електроблока, хомут 12. Працює пристрій так. Перед накладенням на кінець зовнішньої поверхні оболонки кабелю 7, що живить пересувну машину, який потрібно закріпити в барні 11 електроблока, з липкого шару датчика 1 знімають захисну плівку. З одного боку датчик обтискують ущільнювальним кільцем 10 ввідного барна 11 електроблока пересувної машини, а з іншого боку - хомутом 12. Комп’ютерна в ерстка C. Литв иненко 4 Виводи 4 і 5 провідника датчика ввімкнено у схему кола керування пересувної машини. Вивід 4 з'єднано з виводом проміжного реле Р, розміщеного в блоці 6 для дистанційного керування, а вивід 5 - з контактами кнопок керування "Стоп" і "Пуск", розташованими в пульті 8 керування пересувною машиною. Під час роботи пересувної машини на кабель 7 впливають механічні навантаження. Зусилля, що передує висмикуванню кабелю 7 із ввідного барна 11 електроблока пересувної машини, впливає на провідник 2, який не витримує розтяжного зусилля і рветься. При цьому розривається коло живлення проміжного реле Р, що рівносильне розмиканню нормально закритого контакту кнопки "Стоп", уведеного в коло керування пульта 8. Тим самим знеструмлюється коло живлення машини. Запропонований пристрій, по-перше, виключає порушення вибухозахисту вибухонепроникної оболонки електроблока пересувної машини, а, подруге, можливість дугового короткого замикання між силовими жилами кабелю, що підвищує безпеку експлуатації, а, отже, безпеку використання електроенергії у вибухонебезпечній атмосфері, наприклад, у вугільній шахті. Дослідні зразки пристрою виготовлено, вони пройдуть випробування на очисних комбайнах, які випускаються на одному з машинобудівних заводів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
