Запобіжна вибухова речовина (варіанти)

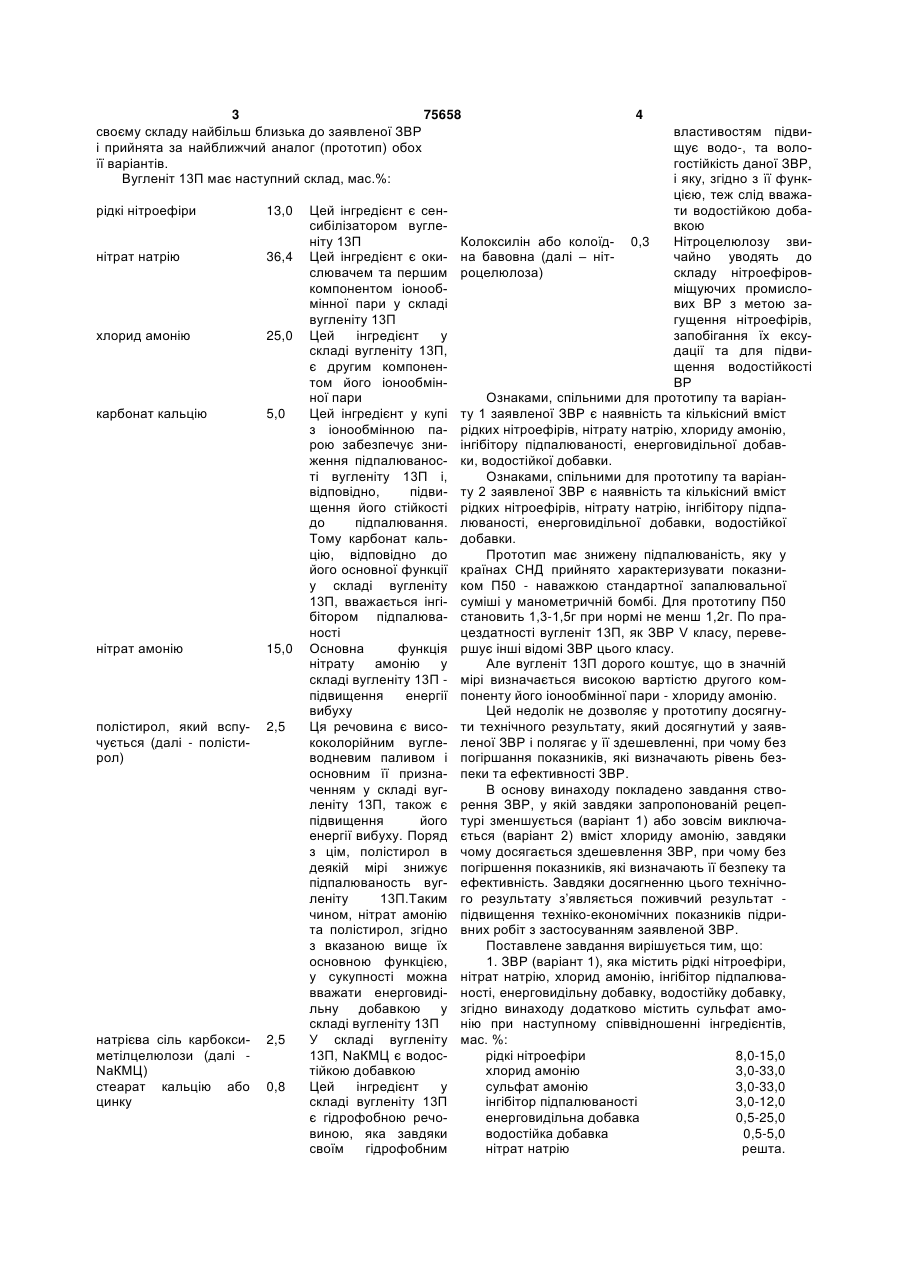

1. Запобіжна вибухова речовина, що містить рідкі нітроефіри, нітрат натрію або нітрат калію, хлорид амонію, інгібітор підпалюваємості, енерговиділяючу добавку, водоперепиняючу добавку, яка відрізняється тим, що додатково містить сульфат амонію при наступному співвідношенні інгредієнтів, мас.%: рідкі нітроефіри 8,0-15,0 хлорид амонію 3,0-33,0 сульфат амонію 3,0-33,0 інгібітор підпалюваємості 3,0-12,0 енерговиділяюча добавка 0,5-25,0 водоперепиняюча добавка 0,5-5,0 нітрат натрію або нітрат калію решта 2. Запобіжна вибухова речовина за п.1, яка відрізняється тим, що містить інгібітор підпалюваємості, обраний із ряду: карбонат кальцію, фосфогіпс, суміш карбонату кальцію з фосфогіпсом. 3. Запобіжна вибухова речовина за п.1, яка відрізняється тим, що містить енерговиділяючу добавку, обрану із ряду: амонійна селітра, вуглеводневе C2 2 UA 1 3 75658 своєму складу найбільш близька до заявленої ЗВР і прийнята за найближчий аналог (прототип) обох її варіантів. Вугленіт 13П має наступний склад, мас.%: рідкі нітроефіри 13,0 нітрат натрію 36,4 хлорид амонію 25,0 карбонат кальцію 5,0 нітрат амонію 15,0 полістирол, який вспучується (далі - полістирол) 2,5 натрієва сіль карбоксиметілцелюлози (далі NaКMЦ) стеарат кальцію або цинку 2,5 0,8 Цей інгредієнт є сенсибілізатором вугленіту 13П Цей інгредієнт є окислювачем та першим компонентом іонообмінної пари у складі вугленіту 13П Цей інгредієнт у складі вугленіту 13П, є другим компонентом його іонообмінної пари Цей інгредієнт у купі з іонообмінною парою забезпечує зниження підпалюваності вугленіту 13П і, відповідно, підвищення його стійкості до підпалювання. Тому карбонат кальцію, відповідно до його основної функції у складі вугленіту 13П, вважається інгібітором підпалюваності Основна функція нітрату амонію у складі вугленіту 13П підвищення енергії вибуху Ця речовина є висококолорійним вуглеводневим паливом і основним її призначенням у складі вугленіту 13П, також є підвищення його енергії вибуху. Поряд з цім, полістирол в деякій мірі знижує підпалюваность вугленіту 13П.Таким чином, нітрат амонію та полістирол, згідно з вказаною вище їх основною функцією, у сукупності можна вважати енерговидільну добавкою у складі вугленіту 13П У складі вугленіту 13П, NаКМЦ є водостійкою добавкою Цей інгредієнт у складі вугленіту 13П є гідрофобною речовиною, яка завдяки своїм гідрофобним 4 властивостям підвищує водо-, та вологостійкість даної ЗВР, і яку, згідно з її функцією, теж слід вважати водостійкою добавкою Колоксилін або колоїд- 0,3 Нітроцелюлозу звина бавовна (далі – нітчайно уводять до роцелюлоза) складу нітроефіровміщуючих промислових ВР з метою загущення нітроефірів, запобігання їх ексудації та для підвищення водостійкості ВР Ознаками, спільними для прототипу та варіанту 1 заявленої ЗВР є наявність та кількісний вміст рідких нітроефірів, нітрату натрію, хлориду амонію, інгібітору підпалюваності, енерговидільної добавки, водостійкої добавки. Ознаками, спільними для прототипу та варіанту 2 заявленої ЗВР є наявність та кількісний вміст рідких нітроефірів, нітрату натрію, інгібітору підпалюваності, енерговидільної добавки, водостійкої добавки. Прототип має знижену підпалюваність, яку у країнах СНД прийнято характеризувати показником П50 - наважкою стандартної запалювальної суміші у манометричній бомбі. Для прототипу П50 становить 1,3-1,5г при нормі не менш 1,2г. По працездатності вугленіт 13П, як ЗВР V класу, перевершує інші відомі ЗВР цього класу. Але вугленіт 13П дорого коштує, що в значній мірі визначається високою вартістю другого компоненту його іонообмінної пари - хлориду амонію. Цей недолік не дозволяє у прототипу досягнути технічного результату, який досягнутий у заявленої ЗВР і полягає у її здешевленні, при чому без погіршання показників, які визначають рівень безпеки та ефективності ЗВР. В основу винаходу покладено завдання створення ЗВР, у якій завдяки запропонованій рецептурі зменшується (варіант 1) або зовсім виключається (варіант 2) вміст хлориду амонію, завдяки чому досягається здешевлення ЗВР, при чому без погіршення показників, які визначають її безпеку та ефективність. Завдяки досягненню цього технічного результату з’являється поживчий результат підвищення техніко-економічних показників підривних робіт з застосуванням заявленой ЗВР. Поставлене завдання вирішується тим, що: 1. ЗВР (варіант 1), яка містить рідкі нітроефіри, нітрат натрію, хлорид амонію, інгібітор підпалюваності, енерговидільну добавку, водостійку добавку, згідно винаходу додатково містить сульфат амонію при наступному співвідношенні інгредієнтів, мас. %: рідкі нітроефіри 8,0-15,0 хлорид амонію 3,0-33,0 сульфат амонію 3,0-33,0 інгібітор підпалюваності 3,0-12,0 енерговидільна добавка 0,5-25,0 водостійка добавка 0,5-5,0 нітрат натрію решта. 5 75658 6 Усі ознаки, вміщені у п.1 формули винаходу, є ное ЗВР, можуть бути використані, як інгредієнт необхідними в усіх випадках реалізації заявленої рецептури, охарактеризований у п.5 формули виЗВР. Тому п.1 є незалежним. находу функціональною ознакою "енерговидільна 2. ЗВР за п.1, згідно винаходу містить інгібітор добавка". Тому п.7 є залежним. підпалюваності, обраний із ряду: карбонат каль8. ЗВР за п.5, згідно винаходу містить водосцію, фосфогіпс, суміш карбонату кальцію з фосфотійку добавку, обрану із ряду: NaКMЦ, борошно гіпсом. злаків, суміш борошна злаків з NаКМЦ. Ознаки, вміщені у п.2, конкретизують речовиОзнаки, вміщені у п.8, конкретизують речовини, які в конкретних випадках виконання заявленої ни, які в конкретних випадках виконання заявленої ЗВР, можуть бути використані, як інгредієнт рецепЗВР, можуть бути використані, як інгредієнт рецептури, охарактеризований у п.1 формули винаходу тури, охарактеризований у п.5 формули винаходу функціональною ознакою "інгібітор підпалюваносфункціональною ознакою "водостійка добавка". ті". Тому п.2 є залежним. Тому п.8 є залежним. 3. ЗВР за п.1, згідно винаходу містить енергоНеобхідність двох варіантів заявленої ЗВР видільну добавку, обрану із ряду: амонійна селітобумовлена наступним. Заявлена ЗВР за варіанра, вуглеводневе паливо, в якості якого, використом 1 має більш, низьку підпалюваність ніж ЗВР за тано полістирол, або поліетилен, або варіантом 2. Тому, хоч по підпалюваності остання поліпропілен; суміш амонійної селітри з вказаним теж відповідає встановленій нормі, в умовах вевуглеводневим паливом. дення підривних робіт, де підпалювання ЗВР найОзнаки, вміщені у п.3, конктретизують речовибільш небезпечно, наприклад у вугільних вибоях, ни, які в конкретних випадках виконання заявленої повинні використовуватись ЗВР за варіантом 1. В ЗВР, можуть бути використані, як інгредієнт рецептой же час, в умовах де підпалювання ЗВР менш тури, охарактеризований у п.1 формули винаходу небезпечно (породні вибої, вибої де в свердловифункціональною ознакою "енерговидільна добавнах є вода і т. ін. ), можуть використовуватись ка". Тому п.3 є залежним. більш дешеві 3BF за варіантом 2. 4. ЗВР за п.1, згідно винаходу містить водосМіж суттєвими ознаками заявленное ЗВР і тійку добавку, обрану із ряду: NaКMЦ, борошно обумовленим ними технічним результатом існують злаків, суміш борошна злаків з NaКMЦ. наступні причинно-наслідкові зв’язки. Ознаки, вміщені у п.4, конкретизують речовиРідкі нітроефіри є сенсибілізатором заявленої ни, які в конкретних випадках виконання заявленої ЗВР і практично єдиноособно забезпечують вибуЗВР, можуть бути використані як інгредієнт рецепхові властивості цієї ЗВР. тури, охарактеризований у п.1 формули винаходу Нітрат натрію є основним постачальником кифункціональною ознакою "водостійка добавка". сню у реакциях вибухового перетворення заявлеТому п.4 є залежним. ної ЗВР. 5. ЗВР (варіант 2), яка містить рідкі нітроефіри, З метою зниження підпалюваності заявленої нітрат натрію, інгібітор підпалюваності, енерговиЗВР до її складу введено інгібітор підпалюваності, діляючу добавку, згідно винаходу додатково місв якості якого використовується карбонат кальцію, тить сульфат амонію при наступному співвіднофосфогіпс, суміш карбонату кальцію з фосфогіпшенні інгредієнтів, мас. %: сом. рідкі нітроефіри 8,0-15,0 Як відомо, такий інгібітор підпалюваності шисульфат амонію 15,0-36,0 роко використовується у складі ЗВР, подібних до інгібітор підпалюваності 3,0-12,0 заявленої і у купі з нітратом натрію та хлоридом енерговидільна добавка 0,5-25,0 амонію забезпечує зниження підпалюваності таких водостійка добавка 0,5-5,0 ЗВР. нітрат натрію решта Нітрат амонію та вуглеводневе паливо (полісУсі ознаки, вміщені у п.5 формули винаходу, є тирол, поліетилен, поліпропілен), а також суміші необхідними в усіх випадках реалізації заявленої цих речовин, в наслідок їх окислювання у реакціях ЗВР. Тому п.5 є незалежним. вибухового перетворення, забезпечують належний 6. ЗВР за п.5, згідно винаходу містить інгібітор рівень енерговиділення при вибуху заявленої ЗВР. підпалюваності, обраний із ряду: карбонат кальПоряд з цім нітрат амонію має надлишок кисцію, фосфогіпс, суміш карбонату кальцію з фосфоню і тому частково забезпечує ним реакції вибухогіпсом. вого перетворення. Ознаки, вміщені у п.6, конкретизують речовиПолістирол, поряд з виконанням його основної ни, які в конкретних випадках виконання заявленої функції, як пального, в деякій мірі знижує підпалюЗВР, можуть бути використані, як інгредієнт рецепваність заявленої ЗВР. тури, охарактеризований у п.5 формули винаходу NaКMЦ борошно злаків та суміш цих речовин функціональною ознакою "інгібітор підпалюваносвиконують роль водостійкої добавки, тому, що при ті". Тому п.8 є залежним. попаданні води у заряд ЗВР (наприклад, при під7. ЗВР за п.5, згідно винаходу містить енергориванні в обводнених свердловинах), вони ствовидільну добавку, обрану із ряду: амонійна селітрюють водонепроникну масу, заповнюючи нею ра, вуглеводневе паливо, в якості якого, викориспори між твердими частками ЗВР. Останнє знижує тано полістирол, або поліетилен, або водопроникливість зовнішнього шару ЗВР, тим поліпропілен; суміш амонійної селітри з вказаним самим перешкоджу є дальшій фільтрації води у вуглеводневим паливом. глиб заряду. Відповідно при цьому зменшується Ознаки, вміщені у п.7, конкретизують речовифлегматизація ЗВР водою. ни, які у конкретних випадках виконання заявленЗавдяки цьому водостійка добавка самостійно, 7 75658 8 а при необхідності у купі э відомими гідрофобними ЗВР, більш дешевої, ніж прототип, яка одночасно речовинами, такими, наприклад, як стеарат кальне поступається прототипу за основними показницію або цинку, та нітроцелюлозою забезпечує неками, які визначають безпеку та ефективність ЗВР. обхідний рівень водостійкості ЗВР. Досягнення зазначеного технічного результату Викладені вище причинно-наслідкові зв’язки є забезпечує споживчий результат - підвищення відомими і відносяться до обох варіантів заявленої техніко-економічних показників підривних робіт. ЗВР. Слід добавити, що поряд з основним технічЯк вказувалось вище, заявлена ЗВР відноним результатом, у варіанті 1 заявленої ЗВР, в ситься до ЗВР іонообмінного типу. Суть таких ЗВР наслідок сукупної дії хлориду амонію та сульфату полягає у тому, що вони містять так звану іонообамонію виникає додатковий технічний результат мінну пару, яка складеться з нітрату натрію або зниження підпалюваності ЗВР і при цьому має нітрату калію (перший компонент) та хлориду амомісце сінергетичний ефект. Останній полягає у нію (другий компонент). Слід добавити, що нітрат тому, що сукупний вплив хлориду амонію та сульнатрію (або нітрат калію) одночасно є також оснофату амонію у складі варіанту 1 заявленої ЗВР на вним постачальником кисню у реакціях вибухового її підпалюваність більше, ніж сума впливів кожного перетворення. з цих інгредієнтів порізно. Іонообмінна реакція вибухового перетворення Вказаний зв'язок до проведення дослідів, поміж цими компонентами спрощено може бути зов'язаних з розробкою заявленої ЗВР був невідображена у вигляді: мим, не витікає безпосередньо із рівня техніки і є новим. NaNO3(KNO3)+NH4Cl NaCl(KCl)+N2+2H2O+0,502+q Із наведеного вище також видно, що здешевКінцевий продукт цієї реакції - хлорид натрію лення заявленої ЗВР, яке є основним технічним (хлорид каліко, який є відомим інгібітором підпарезультатом винаходу, для обох його варіантів лювання метану, утворюється в ультратонкому досягається принципово однаковим чином – за стані. Завдяки цьому підвищується його ефективрахунок введення одного і того ж нового інградієнність і, відповідно, виникає виграш між рівнем зату – сульфату амонію. побіжності та працездатністю ЗВР. Можливість здійснення заявленого винаходу Згаданий вище склад іонообмінної пари ЗВР доведена на спеціально виготовлених зразках обумовлен реакційною спроможністю компонентів, (прикладах). Зразки виготовлялись по технології, можливістю їх застосування у виробництві ЗВР, яка прийнята у виробництві нітроефіровміщуючих активністю кінцевих продуктів реакції та рядом ЗВР з матеріалів, які застосовують при виготовінших факторів. Інші іонообмінні пари, які викорисленні вказаних ЗВР, зокрема прототипу. При цьотовуються у складі ЗВР, нам невідомі. му, зразки, крім заявлених інгредієнтів, вміщують У той же час, дослідження, проведені при стеарат кальцію або цинку та нітроцелюлозу. створенні заявленої ЗВР, показали, що хлорид Стеарат кальцію або цинку, як гідрофобні реамонію, як компонент іонообмінної пари у складі човини, у кількості 0,1-1,0% часто уводять до цієї ЗВР може бути частково (варіант 1) або повніскладу промислових ВР з метою підвищення їх стю с варіант 2) замінений більш дешевим сульводо- та вологостійкості. При чому у даній якості фатом амонію, при чому без погіршення як запообидві згадані гідрофобні речовини є еквівалентбіжних властивостей, так і працездатності цієї ними. ЗВР. Нітроцелюлозу, у кількості 0,1-0,7% звичайно Останнє імовірно свідчить про те, що сульфат уводять до складу промислових нітроефіровміщунатрію або калію, який виникає у результаті іонооючих ВР з метою загущення нітроефірів, запобібмінної реакції між сульфатом амонію та нітратом гання їх ексудації та підвищення водостійкості ВР. натрію або калію, як інгібітор підпалювання метаОскільки використання стеарату кальцію або ну, по своїй ефективності не поступається хлориду цинку та нітроцелюлози з зазначеною вище менатрію або калію, який виникає у результаті напитою, є широко розповсюдженим і загальновідомим саної вище загальновідомої іонообмінної реакції і не впливає на технічний результат винаходу, ці між хлоридом амонію та нітратом натрію або каречовини не введені до формули винаходу заявлію. Згаданий вище факт, наскільки нам відомо, леної ЗВР. вперше встановлений у ході розробки заявленої Випробування зразків проводилось по загальЗВР. ноприйнятим стандартним методикам. Склад зраВиходячи з цього результату досліджень у зазків та результати їх випробувань наведені у табявленому винаході запропоновано 2 варіанти ЗВР, лицях 1, 2 - варіант 1 та таблиця 3 - варіант 2. із яких: Риски у тексті таблиць, вказують на те, що даний ЗВР (варіант 1) містить дві іонообмінних пари. показник відповідного зразку не визначався. На Перша - нітрат натрію або калію та хлорид амонію; підставі цих результатів можливо зробити наступні друга - нітрат натрію або калію та сульфат амонію. висновки. ЗВР (варіант 2) містить одну іонообмінну пару, 1. Використання сульфату амонію, як компояка складається з нітрату натрію або калію та суненту іонообмінної пари у складі заявленої ЗВР льфату амонію. (варіанти·1 та 2) не призводить до погіршення поЗгаданий вище результат досліджень, виходяказників цієї ЗВР порівняно з прототипом (приклачи з якого створено заявлену ЗВР, є новим, невиди 1 та 2 - варіант 1, 1 та 2а - варіант 2) і дозволяє пливає безпосередньо із рівня техніки і свідчить створити зразки ЗВР V та VI класів, які відповідапро винахідницький рівень заявленої ЗВР. ють усім вимогам до таких ЗВР (варіант 1 - прикУ цілому нові ознаки заявленого винаходу у лади 3, 7, 19; варіант 2 - приклади 20, 21, 22). купі з відомими ознаками, забезпечують створення 9 75658 10 2. Можливість здійснення винаходу при застоваріант 2). суванні усіх заявлених речовин, запропонованих Верхній рівень встановлений, виходячи з крияк інгібітор підпалюваності, енерговиділяюча дотичного рівня запобіжності у кутовій мортирі, який бавка, водостійка добавка, доводиться наслідками дорівнює 100г (приклад 14 - варіант 1 та приклад випробування таких прикладів: 23 - варіант 2). - прикладів 3, 4, 5, 21, вміщуючих різні речовиХлорид амонію (варіант 1) 3,0-33,0%. Нижня ни, запропоновані як інгібітор підпалюваності; межа встановлена, виходячи з технологічних при- прикладів 3, 9, 10, 11, 19, вміщуючих різні речин. Верхня межа встановлена, виходячи з умов човини, запропоновані як енерговидільна добавка; забезпечення критичного рівня передачі детонації - прикладів 3, 12, 13, 21, 22, вміщуючих різні (приклад 17). речовини, запропоновані як водостійка добавка. Сульфат амонію (варіант 1) 3,0-33,0%. Інтер3. Можливість використання у складі обох вавал встановлений, виходячи з тих же умов, що для ріантів заявленої ЗВР як нітрату натрію, так і нітхлориду амонію. рату калію доведена на прикладах 3, 6 та 20, 21. Сульфат амонію (варіант 2) 15,0-36,0%. Нижня Ці приклади свідчать, що результати використання межа встановлена, виходячи з умов забезпечення обох згаданих речовин ідентичні. критичного рівня показника підпалюваності 4. Взаємодія хлориду амонію з сульфатом П50=1,2г (приклад 25). Верхня межа - з умов пеамонію, як причина зниженої підпалюваності заявредачі детонації (приклад 18). леної ЗВР за варіантом 1, доведена на прикладах Інгібітор підпалюваності (варіанти 1 та 2) 3,03а , 3б, 3, наведених у таблиці 2. Ці приклади яв12,0%. Нижня межа встановлена, виходячи з техляють собою суміші, складені з основи та домішок нологічних причин. Верхня межа встановлена з хлориду амонію і сульфату амонію, які добавляумов забезпечення критичного рівня передачі деють до основи як разом (приклад 3), так і порізно тонації (приклади 16 та 26). (приклади 3а, 3б). Рецептура основи підібрана Енерговидільна добавка (варіанти 1 та 2) 0,5таким чином, що при добавленні до неї 13% хло25,0%. Нижня межа встановлена, виходячи з реариду амонію та 13% сульфату амонію одержують льних можливостей дозування та рівномірного приклад 3. Останній прийнятий, як базовий і має розподілу добавки по масі ЗВР. Верхня межа вміст інгредієнтів, приблизно відповідаючий їх севстановлена, виходячи з техніко-економічних приредньому вмісту у відповідних заявлених інтерчин з урахування того, що вміст нітрату амонію не валах. може перевищувати 20% з умов забезпечення Як видно з таблиці 2, сукупний вплив хлориду критичного рівня запобіжності у кутовій мортирі амонію та сульфату амонію на показник П50 (при(приклади 15 та 24). клад 3), більше, ніж сума впливів таких же домішок Водостійка добавка (варіанти 1 та 2) 0,5-5,0%. цих речовин порізно (відповідно приклади 3а та Нижня межа встановлена виходячи з реальних 3б). можливостей дозування та рівномірного розподілу Інтервали вмісту інгредієнтів заявленої ЗВР добавки по масі ЗВР. встановлені на підставі наступних даних. Верхня межа є звичайною для даної добавки. Нітроефіри (варіанти 1 та 2) 8,0-15,0%. Нижня Заявлена ЗВР може виготовлятись по існуюмежа встановлена, виходячи з мінімальної кількочий технології виробництва нітроефіровміщуючих, сті нітроефірів, яка необхідна для забезпечення у тому числі запобіжних ВР на наявному в Україні критичного рівня передачі детонації, який дорівобладнанні, яке використовується для цієї мети. нює 5см (приклад 16 - варіант 1 та приклад 26 Таблиця 1 Значення показників у прикладів Показники рідкі нітроефіри нітрат натрію нітрат калію хлорид амонію сульфат амонію карбонат кальцію фосфогіпс нітрат амонію поліетилен полістирол поліпропілен NaКМЦ борошно злаків стеарат кальцію стеарат цинку нітроцелюлоза 1 прототип 2 3 4 5 13,0 36,4 25,0 5,0 15,0 2,5 2,0 0,8 0,3 13,0 36,4 12,5 12,5 5,0 15,0 2,5 2,0 0,8 0,3 12,0 38,2 13,0 13,0 5,0 15,0 1,0 2,0 0,5 0,3 12,0 38,2 13,0 13,0 5,0 15,0 1,0 2,0 0,5 0,3 12,0 38,2 13,0 13,0 2,5 2,5 15,0 1,0 2,0 0,5 0,3 Запобіжні властивості у анальній мортирі V кл. V кл. V кл. Граничний заряд у кутовій мортирі, г 130 130 150 6 7 8 9 10 Вміст інгредієнтів, мас.% 12,0 12,0 12,0 12,0 12,0 38,2 48,2 38,2 38,2 38,2 13,0 13,0 16,0 13,5 13,0 13,0 13,0 16,0 13,5 13,0 5,0 5,0 5,0 5,0 5,0 15,0 15,0 15,0 15,0 1,0 1,0 1,0 2,0 2,0 2,0 2,0 2,0 0,5 0,5 0,5 0,5 0,5 0,3 0,3 0,3 0,3 0,3 Результати випробувань 11 12 13 14 15 12,0 38,2 13,0 13,0 5,0 15,0 1,0 2,0 0,5 0,3 12,0 38,2 13,0 13,0 5,0 15,0 1,0 2,0 0,5 0,3 12,0 38,2 13,0 13,0 5,0 15,0 1,0 1,0 1,0 |0,5 0,3 15,0 36,2 12,5 12,5 5,0 15,0 _ 1,0 2,0 0,5 0,3 12,0 33,2 11,0 11,0 5,0 20,0 5,0 2,0 0,5 0,3 16 17 8,0 11,0 37,2 44,2 12,0 33,0 12,0 3,0 12,0 5,0 15,0 1,0 1,0 2,0 2,0 0,5 0,5 0,3 0,3 18 19 11,0 44,2 3,0 33,0 5,0 1,0 2,0 0,5 0,3 11,0 46,2 17,0 17,0 5,0 1,0 2,0 0,5 0,3 V кл. VІ кл V кл. V кл. V кл. V кл. V кл. V кл. V кл. V кл. VІ кл. VІ кл. VI кл 150 150 450 150 150 150 150 150 100 100 300 600 600 600 11 75658 Підпалюваємость,П50, г 1,40 1,71 1,73 1,70 1,71 1,72 1,70 Передача детонації сухих патронів, см 7-8 7-8 6-8 6-7 6-8 Повнота детонації після повн. повн. повн. повн. повн. повн. повн. повн. повн. замочування патронів дет. дет. дет. дет. дет. дет. дет. дет. дет. Працездатність, відн. од 1,0 1,0 0,98 0,98 0,98 0,80 0,97 0,98 1,0 12 >1,20 1,35 >1,20 >1,20 1,87 повн. дет. 1,03 5 5 5 6 повн. повн. повн. дет. дет. дет. 0,82 0,83 0,83 13 75658 14 Таблиця 2 Показники Основа 1. Вміст інгредієнтів у прикладах, мас. %: 1. 1. Основа рідкі нітроефіри нітрат натрію карбонат кальцію нітрат амонію полістирол NaКМЦ стеарат кальцію нітроцелюлоза всього основи у прикладу, мас. % 1. 2. Хлорид амонію 1. 3. Сульфат амонію 2. Підпалюваність, П50, г 3. Зміна підпалюваності порівняно з основою, П50, г 16,2 51,6 6,8 20,3 1,3 2,7 0,7 0,4 0,73 Значення показників у прикладів 3а 3б 14,1 44,9 5,9 17,7 1,1 2,35 0,6 0,35 87,0 13,0 1,18 0,45 3 14,1 44,9 5,9 17,7 1,1 2,35 0,6 0,35 87,0 12,0 38,2 5,0 15,0 1,0 2,0 0,5 0,3 74,0 13,0 13,0 1,73 1,0 13,0 1,01 0,33 Таблиця 3 Показники рідкі нітроефіри нітрат натрію нітрат калію сульфат амонію хлорид амонію карбонат кальцію нітрат амонію полістирол NаКМЦ борошно злаків стеарат кальцію нітроцелюлоза Запобіжні властивості у канальній мортирі Граничний заряд у кутовій мортирі, г Підпалюваємость,П50, г Передача детонації сухих патронів, см Повнота детонації після замочування патронів Працездатність, відн. од. Комп’ютерна верстка Т. Чепелева Значення показників у прикладів 1 про2а 20 21 22 23 тотип Вміст інгредієнтів,мас. % 13,0 13,0 12,0 12,0 12,0 15,0 36,4 36,4 38,2 38,2 36,2 38,2 25,0 26,0 26,0 26,0 25,0 25,0 5,0 5,0 5,0 5,0 5,0 5,0 і 15,0 15,0 15,0 15,0 15,0 15,0 2,5 2,5 1,0 1,0 1,0 1,0 2,0 2,0 2,0 2,0 2,0 2,0 0,8 0,8 0,5 0,5 0,5 0,5 0,3 0,3 0,3 0,3 0,3 0,3 Результати випробувань V кл. V кл. V кл. V кл. V кл. V кл. 130 130 150 150 140 100 1,40 1,39 1,42 1,40 1,38 7-8 8 7 7 7 повн. повн. повн. повн. повн. дет. дет. дет. дет. дет. 1,0 1,0 0,98 0,97 0,98 Підписне 24 25 26 12,0 33,2 22,0 12,0 49,2 15,0 5,0 15,0 1,0 2,0 0,5 0,3 8,0 37,2 24,0 12,0 15,0 1,0 2,0 0,5 0,3 1,2 >=5 повн. дет. 5 повн. дет. 5,0 20,0 5,0 2,0 0,5 0,3 V кл. 100 >1,2 >=5 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
