Пристрій для відділення від атмосфери середовища у порожнині герметичної камери установки для високотемпературних механічних досліджень зразків твердих матеріалів

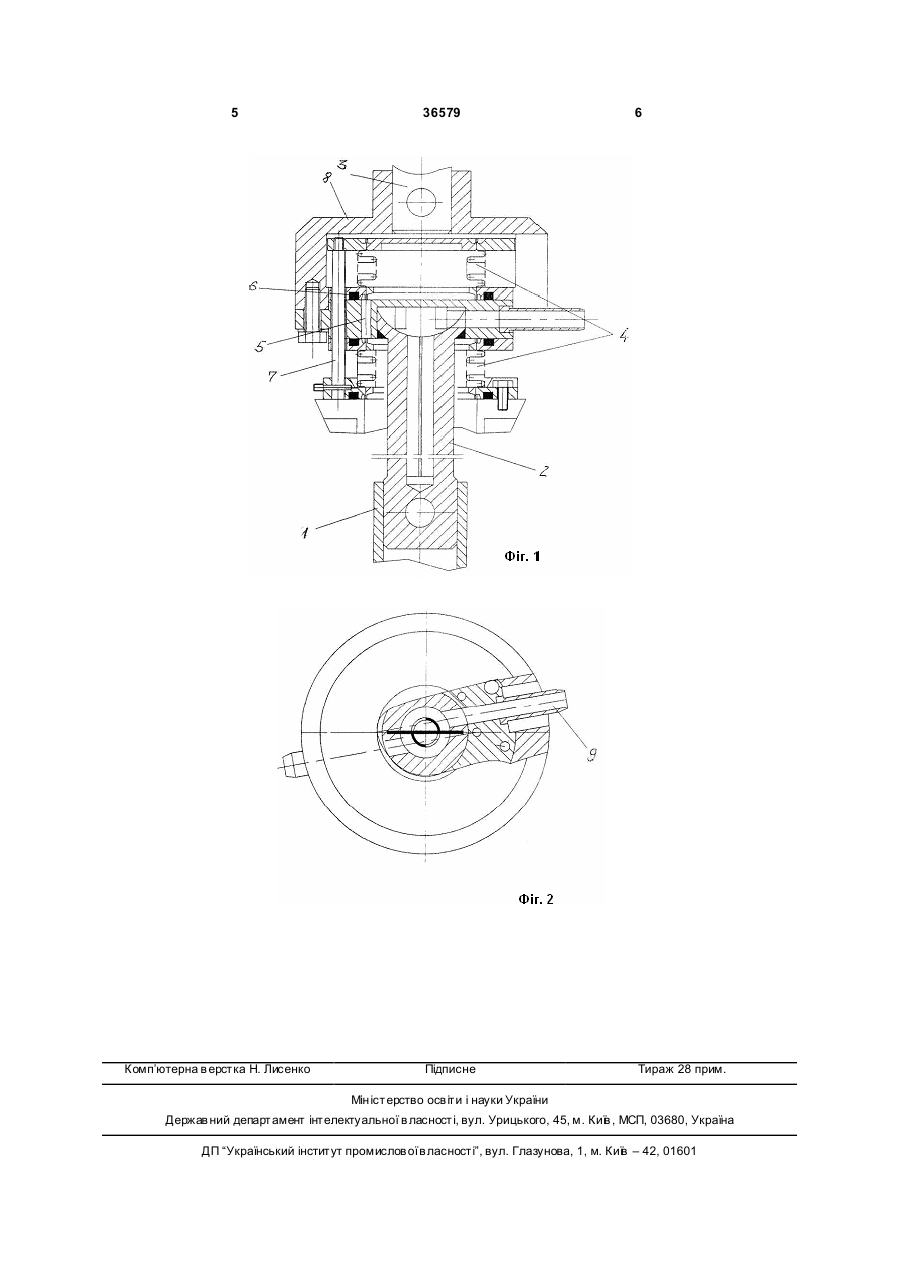

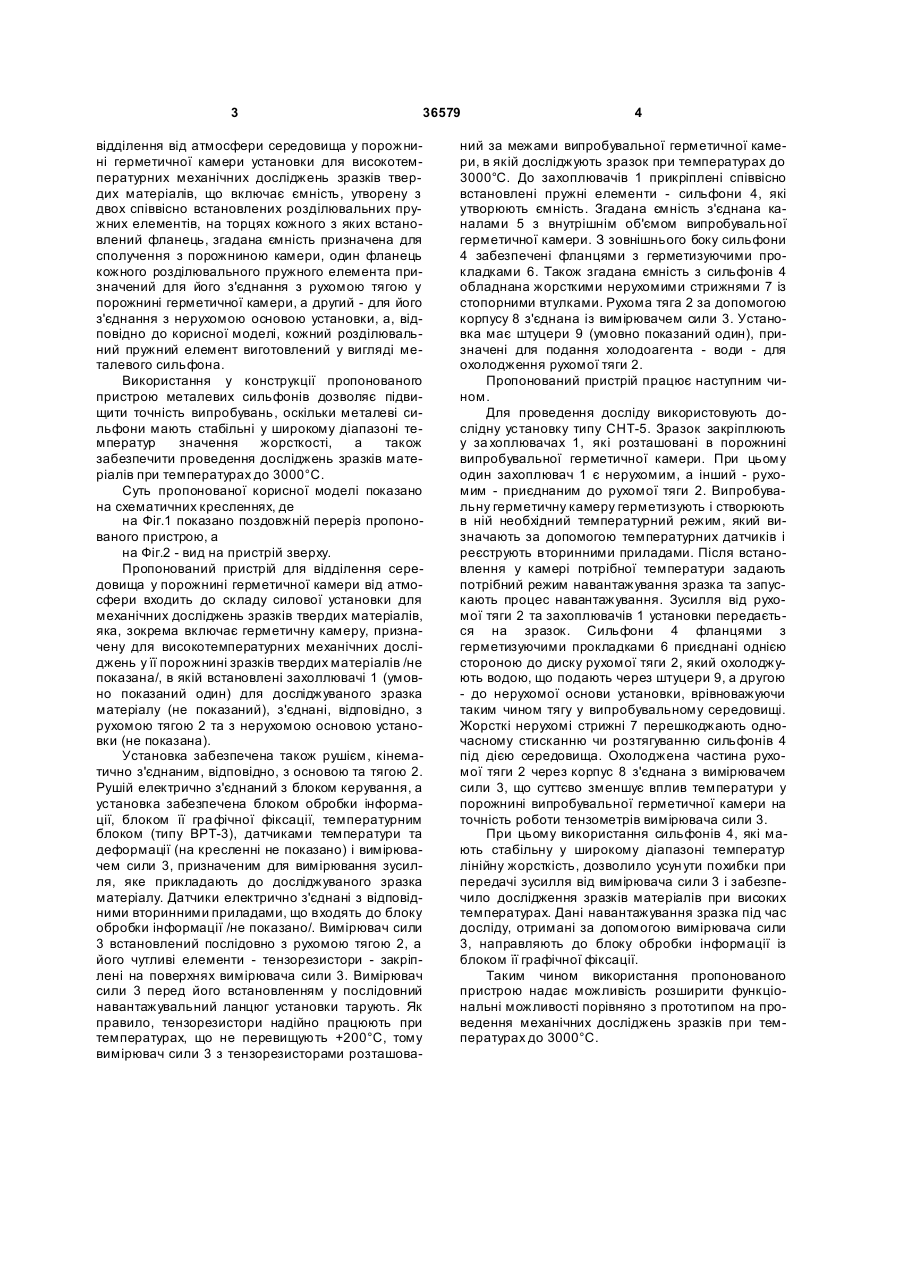

Пристрій для відділення від атмосфери середовища у порожнині герметичної камери установки для високотемпературних механічних досліджень 3 36579 відділення від атмосфери середовища у порожнині герметичної камери установки для високотемпературних механічних досліджень зразків твердих матеріалів, що включає ємність, утворену з двох співвісно встановлених розділювальних пружних елементів, на торцях кожного з яких встановлений фланець, згадана ємність призначена для сполучення з порожниною камери, один фланець кожного розділювального пружного елемента призначений для його з'єднання з рухомою тягою у порожнині герметичної камери, а другий - для його з'єднання з нерухомою основою установки, а, відповідно до корисної моделі, кожний розділювальний пружний елемент виготовлений у вигляді металевого сильфона. Використання у конструкції пропонованого пристрою металевих сильфонів дозволяє підвищити точність випробувань, оскільки металеві сильфони мають стабільні у широкому діапазоні температур значення жорсткості, а також забезпечити проведення досліджень зразків матеріалів при температурах до 3000°С. Суть пропонованої корисної моделі показано на схематичних кресленнях, де на Фіг.1 показано поздовжній переріз пропонованого пристрою, а на Фіг.2 - вид на пристрій зверху. Пропонований пристрій для відділення середовища у порожнині герметичної камери від атмосфери входить до складу силової установки для механічних досліджень зразків твердих матеріалів, яка, зокрема включає герметичну камеру, призначену для високотемпературних механічних досліджень у її порожнині зразків твердих матеріалів /не показана/, в якій встановлені захоллювачі 1 (умовно показаний один) для досліджуваного зразка матеріалу (не показаний), з'єднані, відповідно, з рухомою тягою 2 та з нерухомою основою установки (не показана). Установка забезпечена також рушієм, кінематично з'єднаним, відповідно, з основою та тягою 2. Рушій електрично з'єднаний з блоком керування, а установка забезпечена блоком обробки інформації, блоком її гра фічної фіксації, температурним блоком (типу ВРТ-3), датчиками температури та деформації (на кресленні не показано) і вимірювачем сили 3, призначеним для вимірювання зусилля, яке прикладають до досліджуваного зразка матеріалу. Датчики електрично з'єднані з відповідними вторинними приладами, що входять до блоку обробки інформації /не показано/. Вимірювач сили 3 встановлений послідовно з рухомою тягою 2, а його чутливі елементи - тензорезистори - закріплені на поверхнях вимірювача сили 3. Вимірювач сили 3 перед його встановленням у послідовний навантажувальний ланцюг установки тарують. Як правило, тензорезистори надійно працюють при температурах, що не перевищують +200°С, тому вимірювач сили 3 з тензорезисторами розташова 4 ний за межами випробувальної герметичної камери, в якій досліджують зразок при температурах до 3000°С. До захоплювачів 1 прикріплені співвісно встановлені пружні елементи - сильфони 4, які утворюють ємність. Згадана ємність з'єднана каналами 5 з внутрішнім об'ємом випробувальної герметичної камери. З зовнішнього боку сильфони 4 забезпечені фланцями з герметизуючими прокладками 6. Також згадана ємність з сильфонів 4 обладнана жорсткими нерухомими стрижнями 7 із стопорними втулками. Рухома тяга 2 за допомогою корпусу 8 з'єднана із вимірювачем сили 3. Установка має штуцери 9 (умовно показаний один), призначені для подання холодоагента - води - для охолодження рухомої тяги 2. Пропонований пристрій працює наступним чином. Для проведення досліду використовують дослідну установку типу СНТ-5. Зразок закріплюють у за хоплювачах 1, які розташовані в порожнині випробувальної герметичної камери. При цьому один захоплювач 1 є нерухомим, а інший - рухомим - приєднаним до рухомої тяги 2. Випробувальну герметичну камеру герметизують і створюють в ній необхідний температурний режим, який визначають за допомогою температурних датчиків і реєструють вторинними приладами. Після встановлення у камері потрібної температури задають потрібний режим навантажування зразка та запускають процес навантажування. Зусилля від рухомої тяги 2 та захоплювачів 1 установки передається на зразок. Сильфони 4 фланцями з герметизуючими прокладками 6 приєднані однією стороною до диску рухомої тяги 2, який охолоджують водою, що подають через штуцери 9, а другою - до нерухомої основи установки, врівноважуючи таким чином тягу у випробувальному середовищі. Жорсткі нерухомі стрижні 7 перешкоджають одночасному стисканнючи розтягуванню сильфонів 4 під дією середовища. Охолоджена частина рухомої тяги 2 через корпус 8 з'єднана з вимірювачем сили 3, що суттєво зменшує вплив температури у порожнині випробувальної герметичної камери на точність роботи тензометрів вимірювача сили 3. При цьому використання сильфонів 4, які мають стабільну у широкому діапазоні температур лінійну жорсткість, дозволило усун ути похибки при передачі зусилля від вимірювача сили 3 і забезпечило дослідження зразків матеріалів при високих температурах. Дані навантажування зразка під час досліду, отримані за допомогою вимірювача сили 3, направляють до блоку обробки інформації із блоком її графічної фіксації. Таким чином використання пропонованого пристрою надає можливість розширити функціональні можливості порівняно з прототипом на проведення механічних досліджень зразків при температурах до 3000°С. 5 Комп’ютерна в ерстка Н. Лисенко 36579 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
