Трієр селекційно-насінницький

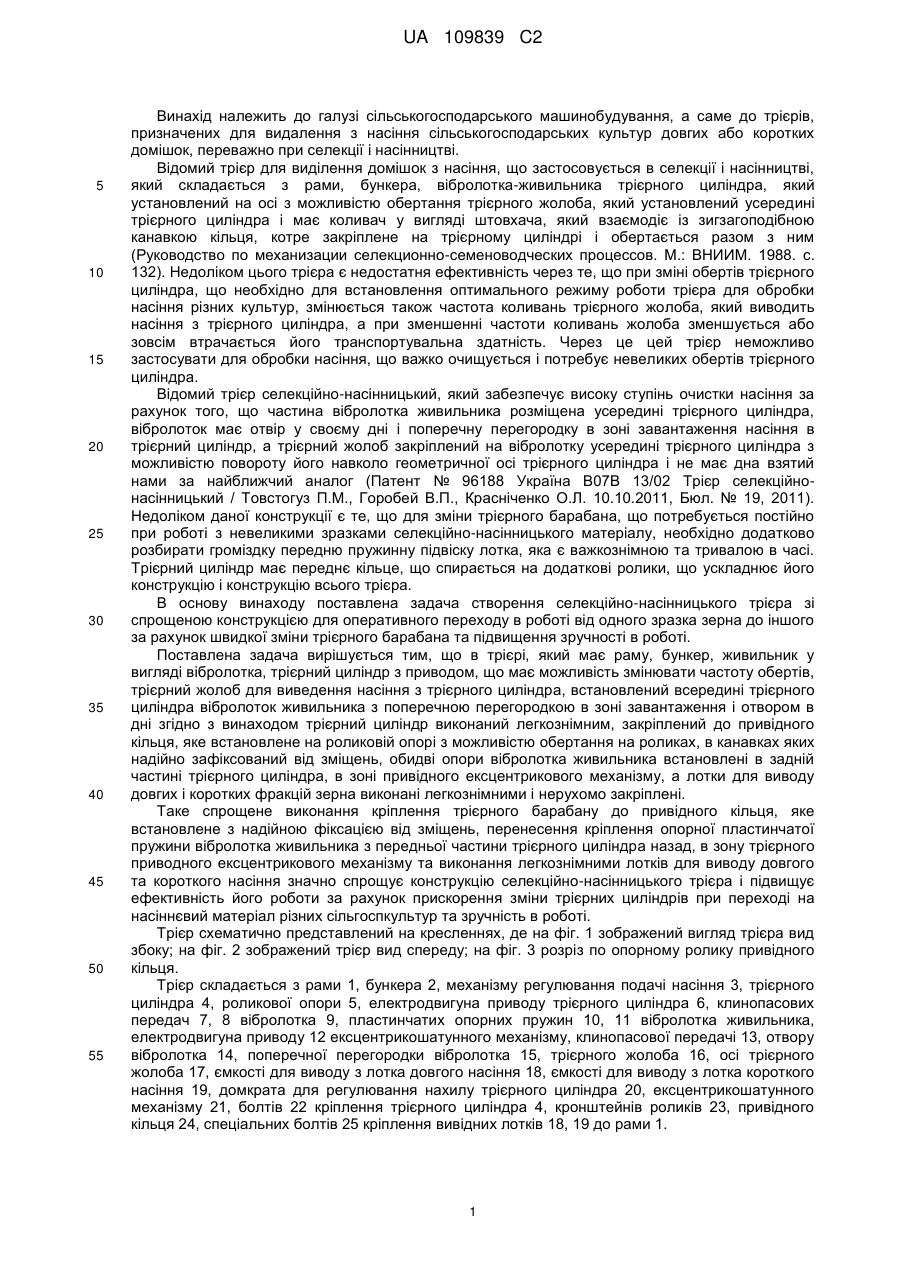

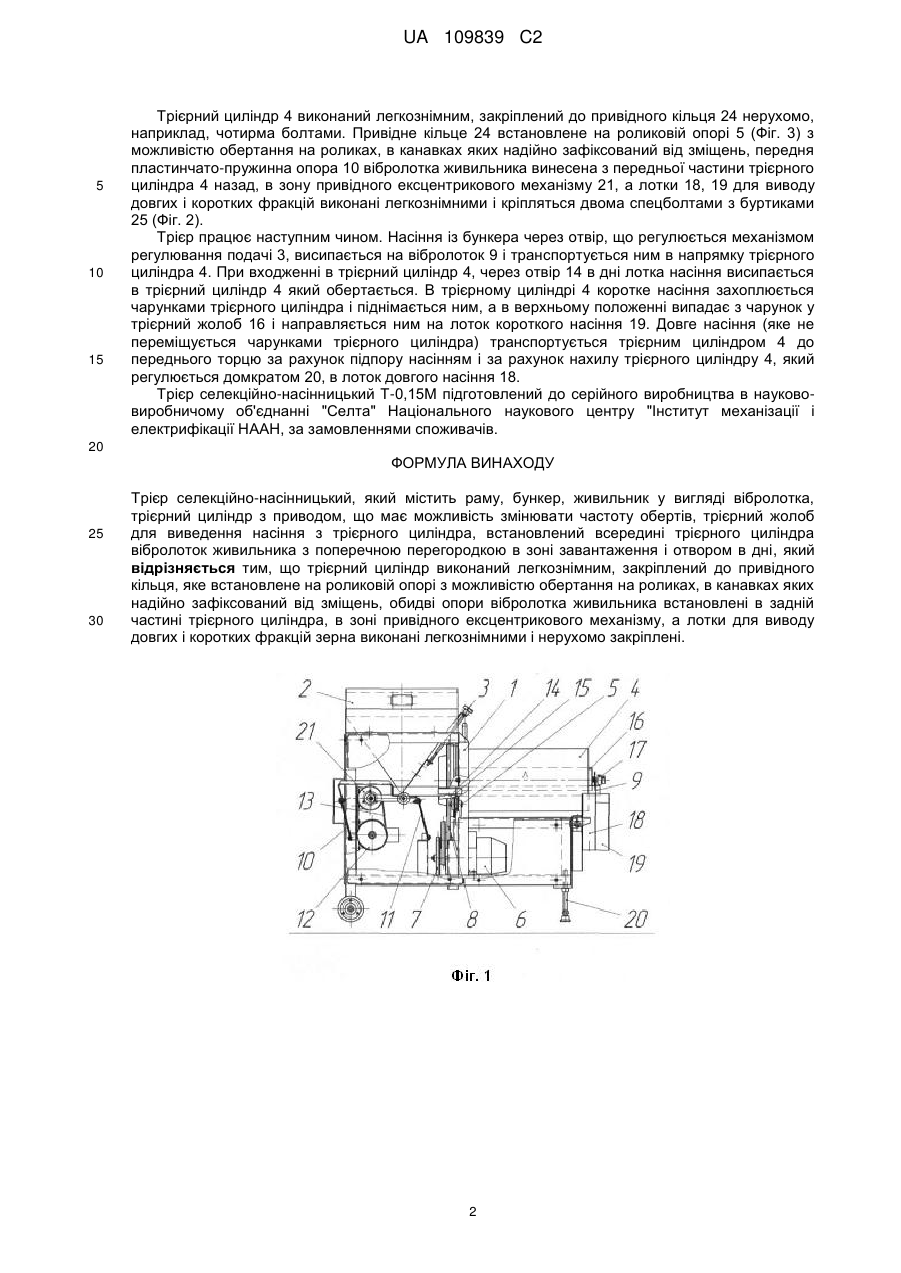

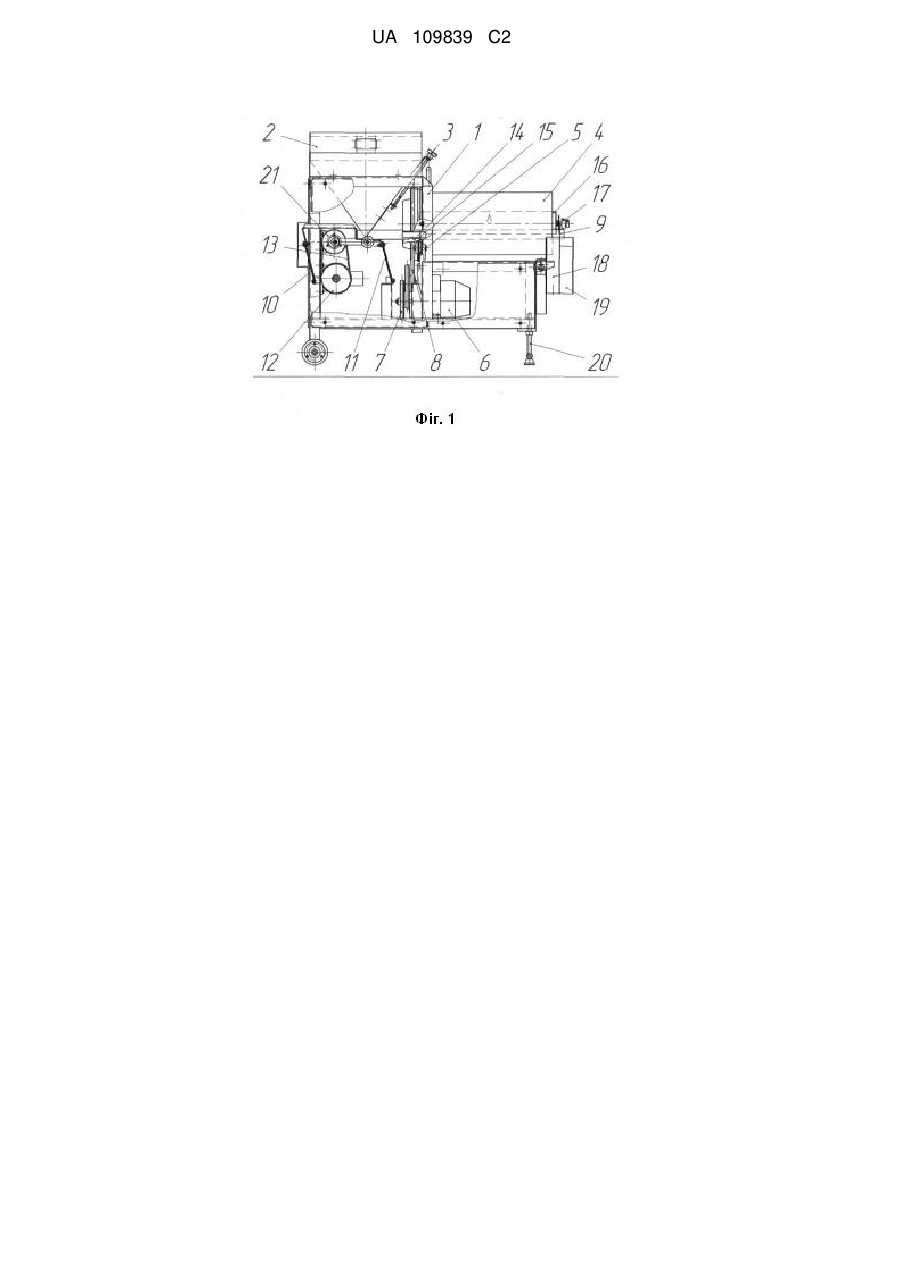

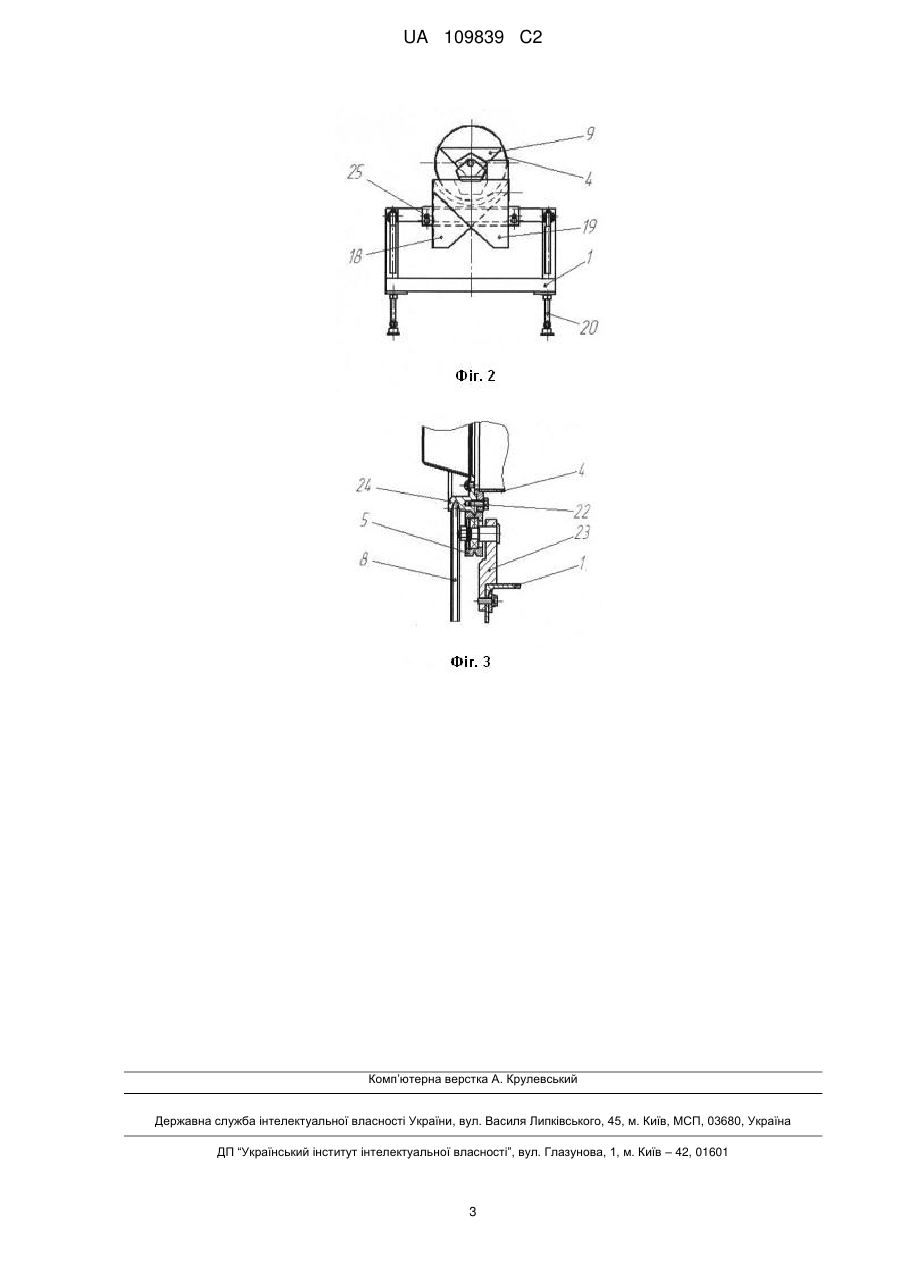

Реферат: Трієр селекційно-насінницький містить раму, бункер, живильник у вигляді вібролотка, трієрний циліндр з приводом, що має можливість змінювати частоту обертів, трієрний жолоб для виведення насіння з трієрного циліндра, встановлений всередині трієрного циліндра вібролоток живильника з поперечною перегородкою в зоні завантаження і отвором в дні. Для спрощення конструкції трієрний циліндр виконаний легкознімним, закріплений до привідного кільця, яке встановлене на роликовій опорі з можливістю обертання на роликах, в канавках яких надійно зафіксований від зміщень, обидві опори вібролотка живильника встановлені в задній частині трієрного циліндра, в зоні привідного ексцентрикового механізму, а лотки для виводу довгих і коротких фракцій зерна виконані легкознімними і нерухомо закріплені. UA 109839 C2 (12) UA 109839 C2 UA 109839 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування, а саме до трієрів, призначених для видалення з насіння сільськогосподарських культур довгих або коротких домішок, переважно при селекції і насінництві. Відомий трієр для виділення домішок з насіння, що застосовується в селекції і насінництві, який складається з рами, бункера, вібролотка-живильника трієрного циліндра, який установлений на осі з можливістю обертання трієрного жолоба, який установлений усередині трієрного циліндра і має коливач у вигляді штовхача, який взаємодіє із зигзагоподібною канавкою кільця, котре закріплене на трієрному циліндрі і обертається разом з ним (Руководство по механизации селекционно-семеноводческих процессов. М.: ВНИИМ. 1988. с. 132). Недоліком цього трієра є недостатня ефективність через те, що при зміні обертів трієрного циліндра, що необхідно для встановлення оптимального режиму роботи трієра для обробки насіння різних культур, змінюється також частота коливань трієрного жолоба, який виводить насіння з трієрного циліндра, а при зменшенні частоти коливань жолоба зменшується або зовсім втрачається його транспортувальна здатність. Через це цей трієр неможливо застосувати для обробки насіння, що важко очищується і потребує невеликих обертів трієрного циліндра. Відомий трієр селекційно-насінницький, який забезпечує високу ступінь очистки насіння за рахунок того, що частина вібролотка живильника розміщена усередині трієрного циліндра, вібролоток має отвір у своєму дні і поперечну перегородку в зоні завантаження насіння в трієрний циліндр, а трієрний жолоб закріплений на вібролотку усередині трієрного циліндра з можливістю повороту його навколо геометричної осі трієрного циліндра і не має дна взятий нами за найближчий аналог (Патент № 96188 Україна В07В 13/02 Трієр селекційнонасінницький / Товстогуз П.М., Горобей В.П., Красніченко О.Л. 10.10.2011, Бюл. № 19, 2011). Недоліком даної конструкції є те, що для зміни трієрного барабана, що потребується постійно при роботі з невеликими зразками селекційно-насінницького матеріалу, необхідно додатково розбирати громіздку передню пружинну підвіску лотка, яка є важкознімною та тривалою в часі. Трієрний циліндр має переднє кільце, що спирається на додаткові ролики, що ускладнює його конструкцію і конструкцію всього трієра. В основу винаходу поставлена задача створення селекційно-насінницького трієра зі спрощеною конструкцією для оперативного переходу в роботі від одного зразка зерна до іншого за рахунок швидкої зміни трієрного барабана та підвищення зручності в роботі. Поставлена задача вирішується тим, що в трієрі, який має раму, бункер, живильник у вигляді вібролотка, трієрний циліндр з приводом, що має можливість змінювати частоту обертів, трієрний жолоб для виведення насіння з трієрного циліндра, встановлений всередині трієрного циліндра вібролоток живильника з поперечною перегородкою в зоні завантаження і отвором в дні згідно з винаходом трієрний циліндр виконаний легкознімним, закріплений до привідного кільця, яке встановлене на роликовій опорі з можливістю обертання на роликах, в канавках яких надійно зафіксований від зміщень, обидві опори вібролотка живильника встановлені в задній частині трієрного циліндра, в зоні привідного ексцентрикового механізму, а лотки для виводу довгих і коротких фракцій зерна виконані легкознімними і нерухомо закріплені. Таке спрощене виконання кріплення трієрного барабану до привідного кільця, яке встановлене з надійною фіксацією від зміщень, перенесення кріплення опорної пластинчатої пружини вібролотка живильника з передньої частини трієрного циліндра назад, в зону трієрного приводного ексцентрикового механізму та виконання легкознімними лотків для виводу довгого та короткого насіння значно спрощує конструкцію селекційно-насінницького трієра і підвищує ефективність його роботи за рахунок прискорення зміни трієрних циліндрів при переході на насіннєвий матеріал різних сільгоспкультур та зручність в роботі. Трієр схематично представлений на кресленнях, де на фіг. 1 зображений вигляд трієра вид збоку; на фіг. 2 зображений трієр вид спереду; на фіг. 3 розріз по опорному ролику привідного кільця. Трієр складається з рами 1, бункера 2, механізму регулювання подачі насіння 3, трієрного циліндра 4, роликової опори 5, електродвигуна приводу трієрного циліндра 6, клинопасових передач 7, 8 вібролотка 9, пластинчатих опорних пружин 10, 11 вібролотка живильника, електродвигуна приводу 12 ексцентрикошатунного механізму, клинопасової передачі 13, отвору вібролотка 14, поперечної перегородки вібролотка 15, трієрного жолоба 16, осі трієрного жолоба 17, ємкості для виводу з лотка довгого насіння 18, ємкості для виводу з лотка короткого насіння 19, домкрата для регулювання нахилу трієрного циліндра 20, ексцентрикошатунного механізму 21, болтів 22 кріплення трієрного циліндра 4, кронштейнів роликів 23, привідного кільця 24, спеціальних болтів 25 кріплення вивідних лотків 18, 19 до рами 1. 1 UA 109839 C2 5 10 15 Трієрний циліндр 4 виконаний легкознімним, закріплений до привідного кільця 24 нерухомо, наприклад, чотирма болтами. Привідне кільце 24 встановлене на роликовій опорі 5 (Фіг. 3) з можливістю обертання на роликах, в канавках яких надійно зафіксований від зміщень, передня пластинчато-пружинна опора 10 вібролотка живильника винесена з передньої частини трієрного циліндра 4 назад, в зону привідного ексцентрикового механізму 21, а лотки 18, 19 для виводу довгих і коротких фракцій виконані легкознімними і кріпляться двома спецболтами з буртиками 25 (Фіг. 2). Трієр працює наступним чином. Насіння із бункера через отвір, що регулюється механізмом регулювання подачі 3, висипається на вібролоток 9 і транспортується ним в напрямку трієрного циліндра 4. При входженні в трієрний циліндр 4, через отвір 14 в дні лотка насіння висипається в трієрний циліндр 4 який обертається. В трієрному циліндрі 4 коротке насіння захоплюється чарунками трієрного циліндра і піднімається ним, а в верхньому положенні випадає з чарунок у трієрний жолоб 16 і направляється ним на лоток короткого насіння 19. Довге насіння (яке не переміщується чарунками трієрного циліндра) транспортується трієрним циліндром 4 до переднього торцю за рахунок підпору насінням і за рахунок нахилу трієрного циліндру 4, який регулюється домкратом 20, в лоток довгого насіння 18. Трієр селекційно-насінницький Т-0,15М підготовлений до серійного виробництва в наукововиробничому об'єднанні "Селта" Національного наукового центру "Інститут механізації і електрифікації НААН, за замовленнями споживачів. 20 ФОРМУЛА ВИНАХОДУ 25 30 Трієр селекційно-насінницький, який містить раму, бункер, живильник у вигляді вібролотка, трієрний циліндр з приводом, що має можливість змінювати частоту обертів, трієрний жолоб для виведення насіння з трієрного циліндра, встановлений всередині трієрного циліндра вібролоток живильника з поперечною перегородкою в зоні завантаження і отвором в дні, який відрізняється тим, що трієрний циліндр виконаний легкознімним, закріплений до привідного кільця, яке встановлене на роликовій опорі з можливістю обертання на роликах, в канавках яких надійно зафіксований від зміщень, обидві опори вібролотка живильника встановлені в задній частині трієрного циліндра, в зоні привідного ексцентрикового механізму, а лотки для виводу довгих і коротких фракцій зерна виконані легкознімними і нерухомо закріплені. 2 UA 109839 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
