Приймач-передавач з частотним поділом каналів

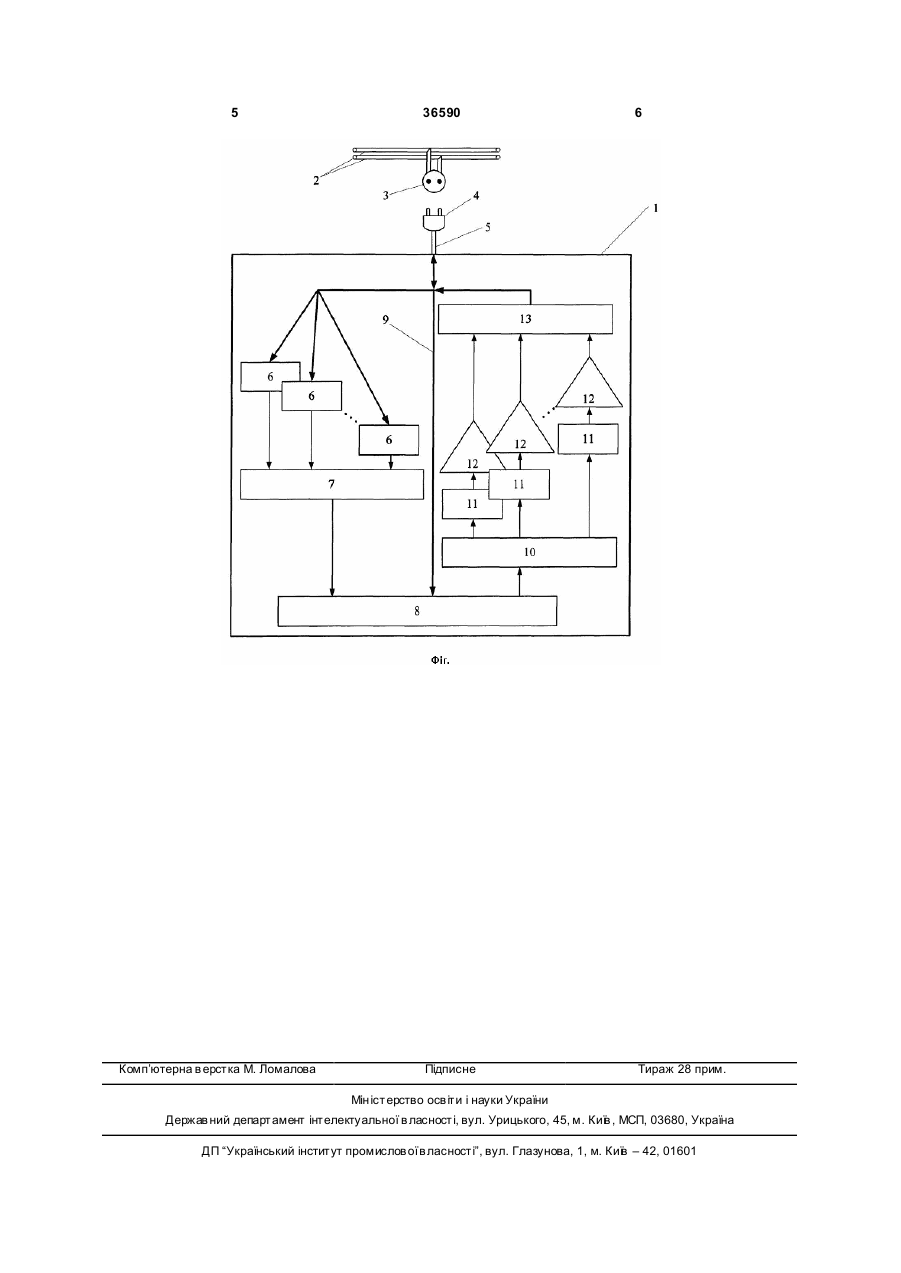

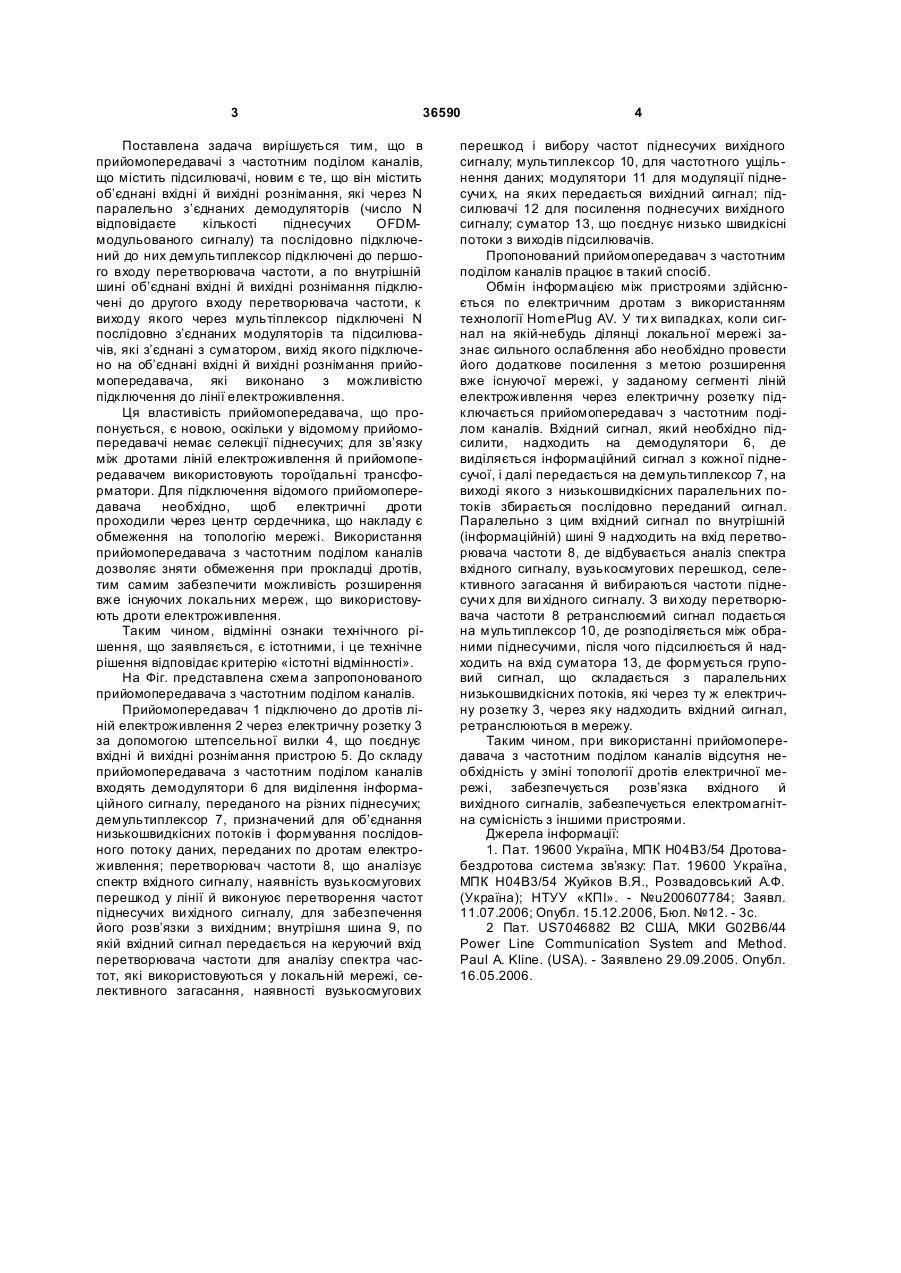

Приймач-передавач з частотним поділом каналів, що містить підсилювачі, який відрізняється тим, що він містить об'єднані вхідні й вихідні рознімання, які через N паралельно з'єднаних демо 3 36590 Поставлена задача вирішується тим, що в прийомопередавачі з частотним поділом каналів, що містить підсилювачі, новим є те, що він містить об’єднані вхідні й вихідні рознімання, які через N паралельно з’єднаних демодуляторів (число N відповідаєте кількості піднесучих OFDMмодульованого сигналу) та послідовно підключений до них демультиплексор підключені до першого входу перетворювача частоти, а по внутрішній шині об’єднані вхідні й вихідні рознімання підключені до другого входу перетворювача частоти, к виходу якого через мультіплексор підключені N послідовно з’єднаних модуляторів та підсилювачів, які з’єднані з суматором, вихід якого підключено на об’єднані вхідні й вихідні рознімання прийомопередавача, які виконано з можливістю підключення до лінії електроживлення. Ця властивість прийомопередавача, що пропонується, є новою, оскільки у відомому прийомопередавачі немає селекції піднесучих; для зв’язку між дротами ліній електроживлення й прийомопередавачем використовують тороїдальні трансформатори. Для підключення відомого прийомопередавача необхідно, щоб електричні дроти проходили через центр сердечника, що накладу є обмеження на топологію мережі. Використання прийомопередавача з частотним поділом каналів дозволяє зняти обмеження при прокладці дротів, тим самим забезпечити можливість розширення вже існуючих локальних мереж, що використовують дроти електроживлення. Таким чином, відмінні ознаки технічного рішення, що заявляється, є істотними, і це технічне рішення відповідає критерію «істотні відмінності». На Фіг. представлена схема запропонованого прийомопередавача з частотним поділом каналів. Прийомопередавач 1 підключено до дротів ліній електроживлення 2 через електричну розетку 3 за допомогою штепсельної вилки 4, що поєднує вхідні й вихідні рознімання пристрою 5. До складу прийомопередавача з частотним поділом каналів входять демодулятори 6 для виділення інформаційного сигналу, переданого на різних піднесучих; демультиплексор 7, призначений для об’єднання низькошвидкісних потоків і формування послідовного потоку даних, переданих по дротам електроживлення; перетворювач частоти 8, що аналізує спектр вхідного сигналу, наявність вузькосмугових перешкод у лінії й виконуює перетворення частот піднесучих ви хідного сигналу, для забезпечення його розв’язки з вихідним; внутрішня шина 9, по якій вхідний сигнал передається на керуючий вхід перетворювача частоти для аналізу спектра частот, які використовуються у локальній мережі, селективного загасання, наявності вузькосмугових 4 перешкод і вибору частот піднесучих вихідного сигналу; мультиплексор 10, для частотного ущільнення даних; модулятори 11 для модуляції піднесучи х, на яких передається вихідний сигнал; підсилювачі 12 для посилення поднесучих вихідного сигналу; суматор 13, що поєднує низько швидкісні потоки з виходів підсилювачів. Пропонований прийомопередавач з частотним поділом каналів працює в такий спосіб. Обмін інформацією між пристроями здійснюється по електричним дротам з використанням технології HomePlug AV. У ти х випадках, коли сигнал на якій-небудь ділянці локальної мережі зазнає сильного ослаблення або необхідно провести його додаткове посилення з метою розширення вже існуючої мережі, у заданому сегменті ліній електроживлення через електричну розетку підключається прийомопередавач з частотним поділом каналів. Вхідний сигнал, який необхідно підсилити, надходить на демодулятори 6, де виділяється інформаційний сигнал з кожної піднесучої, і далі передається на демультиплексор 7, на виході якого з низькошвидкісних паралельних потоків збирається послідовно переданий сигнал. Паралельно з цим вхідний сигнал по внутрішній (інформаційній) шині 9 надходить на вхід перетворювача частоти 8, де відбувається аналіз спектра вхідного сигналу, вузькосмугових перешкод, селективного загасання й вибираються частоти піднесучи х для ви хідного сигналу. З ви ходу перетворювача частоти 8 ретранслюємий сигнал подається на мультиплексор 10, де розподіляється між обраними піднесучими, після чого підсилюється й надходить на вхід суматора 13, де формується груповий сигнал, що складається з паралельних низькошвидкісних потоків, які через ту ж електричну розетку 3, через яку надходить вхідний сигнал, ретранслюються в мережу. Таким чином, при використанні прийомопередавача з частотним поділом каналів відсутня необхідність у зміні топології дротів електричної мережі, забезпечується розв’язка вхідного й вихідного сигналів, забезпечується електромагнітна сумісність з іншими пристроями. Джерела інформації: 1. Пат. 19600 Україна, МПК Н04В3/54 Дротовабездротова система зв’язку: Пат. 19600 Україна, МПК Н04В3/54 Жуйков В.Я., Розвадовський А.Ф. (Україна); НТУУ «КПІ». - №u200607784; Заявл. 11.07.2006; Опубл. 15.12.2006, Бюл. №12. - 3с. 2 Пат. US7046882 В2 США, МКИ G02B6/44 Power Line Communication System and Method. Paul A. Kline. (USA). - Заявлено 29.09.2005. Опубл. 16.05.2006. 5 Комп’ютерна в ерстка М. Ломалова 36590 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
