Самоспрацьовуючий вогнегасник

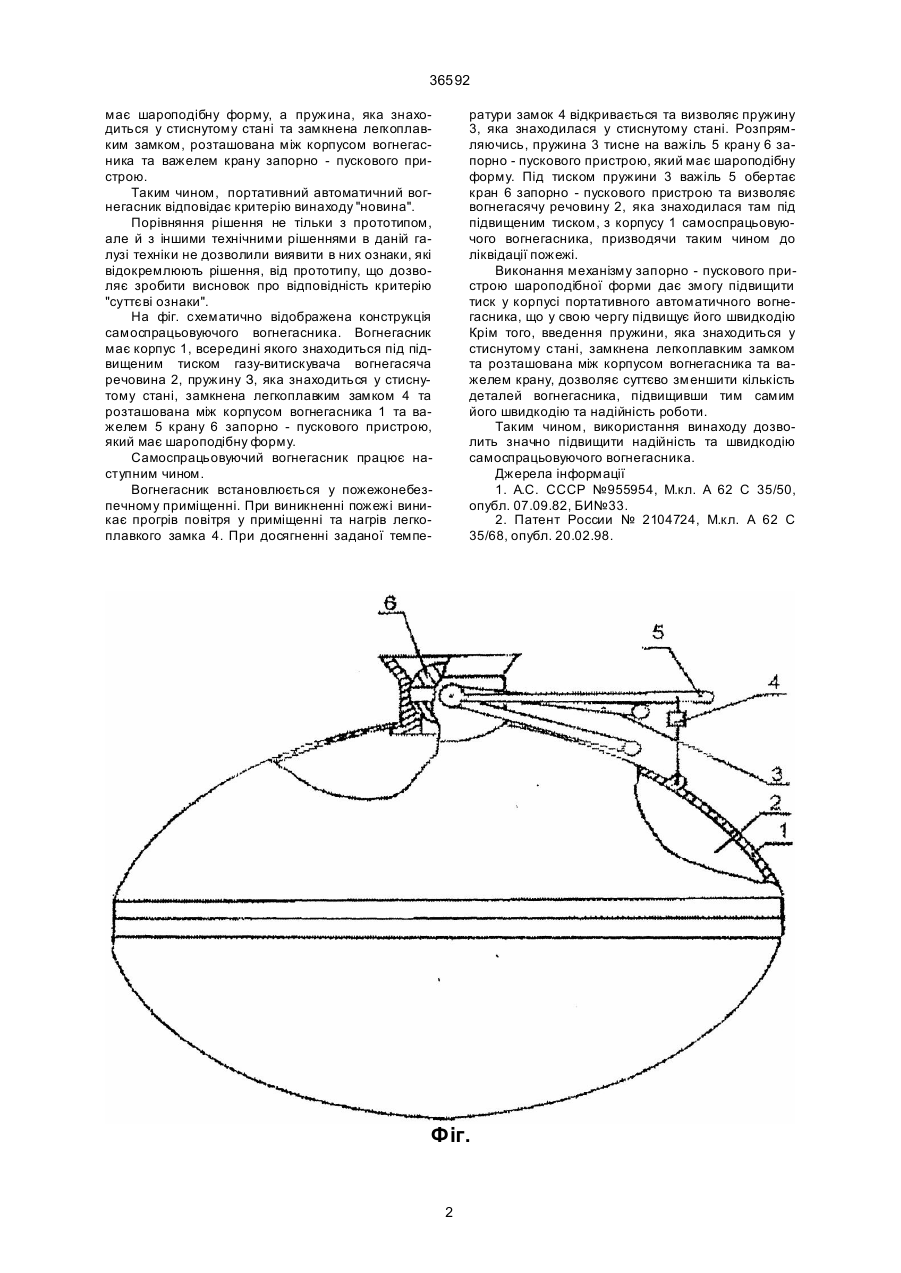

Самоспрацьовуючий вогнегасник, у складі якого є ємність для вогнегасячої речовини, система випуску вогнегасячої речовини, запорнопусковий механізм, що включає до свого складу легкоплавкий замок та відрізняється тим, що до складу запорно-пускового пристрою додається пружина, яка знаходиться у стиснутому стані, замкнена легкоплавким замком та розташована між корпусом вогнегасника та важелем крану, запорний механізм якого має шароподібну форму. (19) (21) 2000010133 (22) 10.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Арбенін Володимир Вікторович, Елізаров Валерій Вікторович, Князєв Володимир Володимирович, Кравченко Володимир Іванович, Молочний Сергій Миколайович, Серков Олександр Анатолійович (73) Арбенін Володимир ВІкторович, Елізаров Валерій Вікторович, Князєв Володимир Володимирович, Кравченко Володимир Іванович, Молочний 36592 має шароподібну форму, а пружина, яка знаходиться у стиснутому стані та замкнена легкоплавким замком, розташована між корпусом вогнегасника та важелем крану запорно - пускового пристрою. Таким чином, портативний автоматичний вогнегасник відповідає критерію винаходу "новина". Порівняння рішення не тільки з прототипом, але й з іншими технічними рішеннями в даній галузі техніки не дозволили виявити в них ознаки, які відокремлюють рішення, від прототипу, що дозволяє зробити висновок про відповідність критерію "суттєві ознаки". На фіг. схематично відображена конструкція самоспрацьовуючого вогнегасника. Вогнегасник має корпус 1, всередині якого знаходиться під підвищеним тиском газу-витискувача вогнегасяча речовина 2, пружину З, яка знаходиться у стиснутому стані, замкнена легкоплавким замком 4 та розташована між корпусом вогнегасника 1 та важелем 5 крану 6 запорно - пускового пристрою, який має шароподібну форму. Самоспрацьовуючий вогнегасник працює наступним чином. Вогнегасник встановлюється у пожежонебезпечному приміщенні. При виникненні пожежі виникає прогрів повітря у приміщенні та нагрів легкоплавкого замка 4. При досягненні заданої темпе ратури замок 4 відкривається та визволяє пружину 3, яка знаходилася у стиснутому стані. Розпрямляючись, пружина 3 тисне на важіль 5 крану 6 запорно - пускового пристрою, який має шароподібну форму. Під тиском пружини 3 важіль 5 обертає кран 6 запорно - пускового пристрою та визволяє вогнегасячу речовину 2, яка знаходилася там під підвищеним тиском, з корпусу 1 самоспрацьовуючого вогнегасника, призводячи таким чином до ліквідації пожежі. Виконання механізму запорно - пускового пристрою шароподібної форми дає змогу підвищити тиск у корпусі портативного автоматичного вогнегасника, що у свою чергу підвищує його швидкодію Крім того, введення пружини, яка знаходиться у стиснутому стані, замкнена легкоплавким замком та розташована між корпусом вогнегасника та важелем крану, дозволяє суттєво зменшити кількість деталей вогнегасника, підвищивши тим самим його швидкодію та надійність роботи. Таким чином, використання винаходу дозволить значно підвищити надійність та швидкодію самоспрацьовуючого вогнегасника. Джерела інформації 1. А.С. СССР №955954, М.кл. А 62 С 35/50, опубл. 07.09.82, БИ№33. 2. Патент России № 2104724, М.кл. А 62 С 35/68, опубл. 20.02.98. Фіг. 2 36592 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
