Порошковий вогнегасник

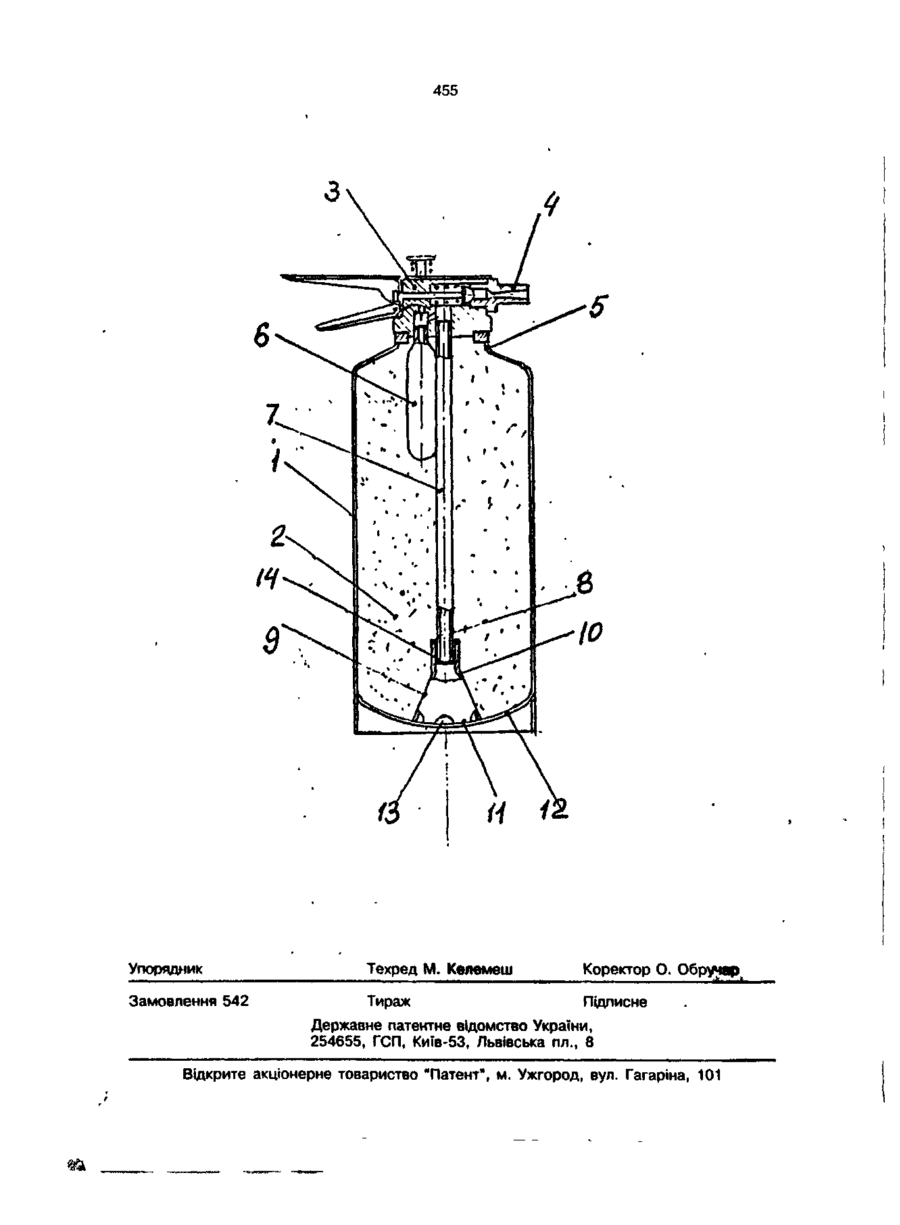

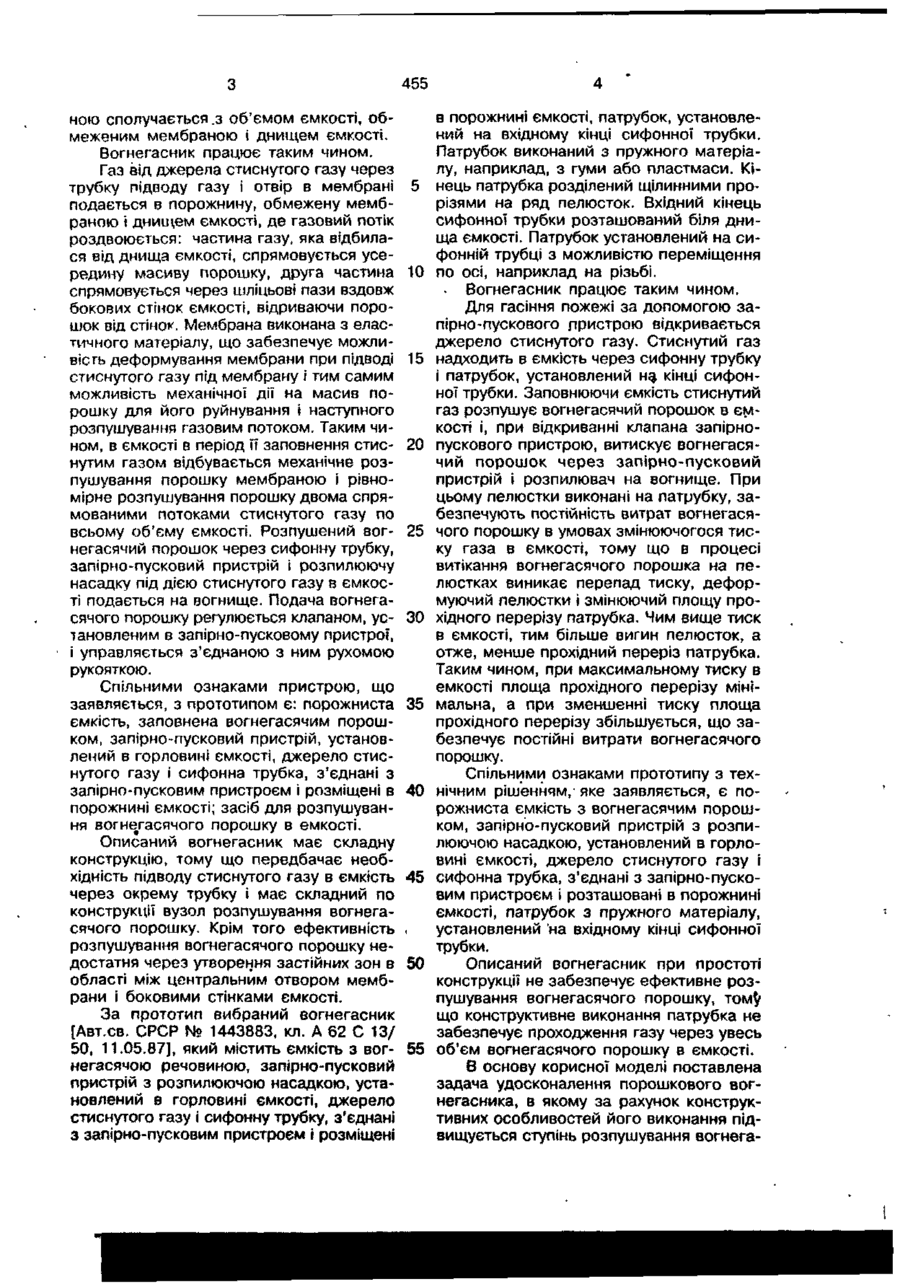

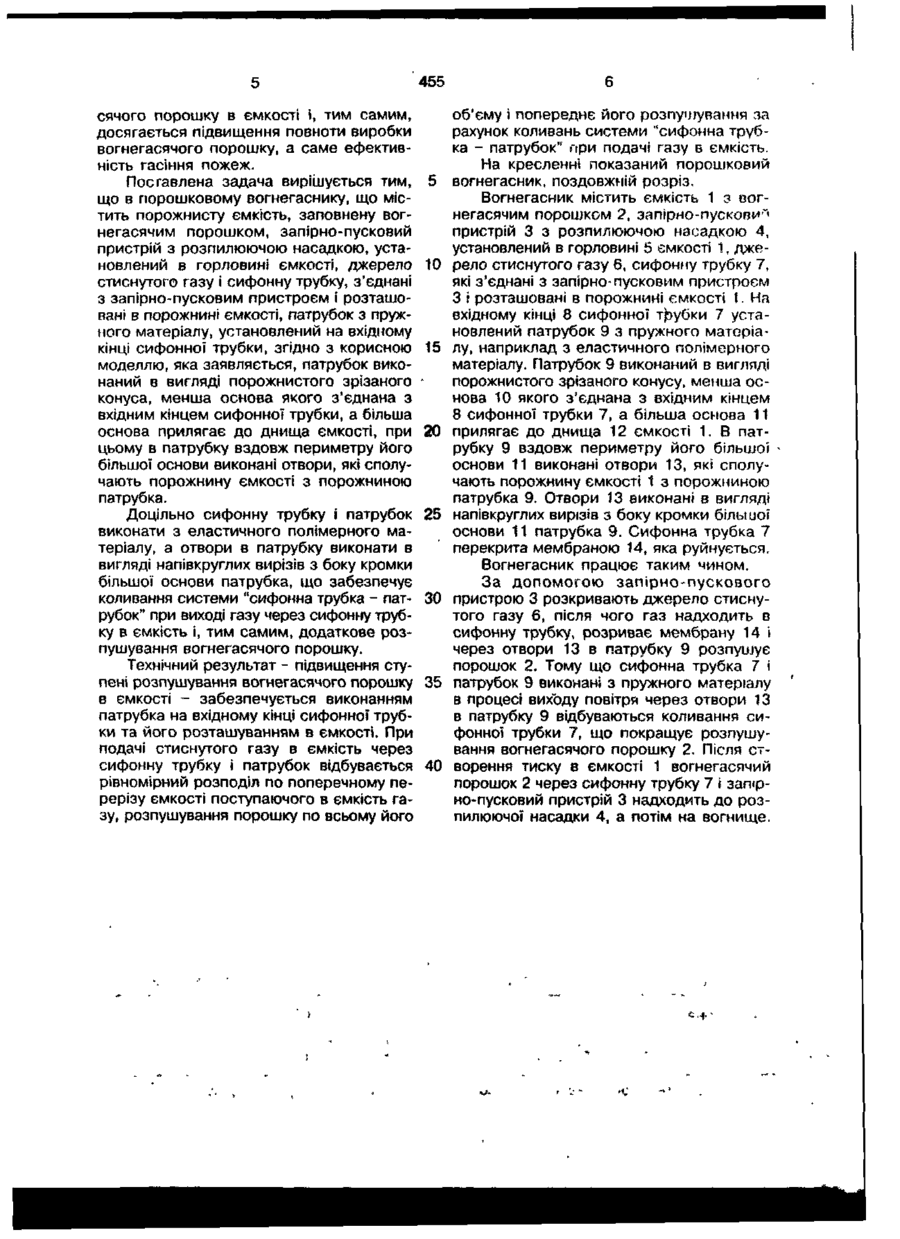

1. Порошковий вогнегасник, що містить порожнисту ємкість, заповнену вогнегасним порошком, запірно-пусковий пристрій з розпилювальною насадкою, установлений в горловині ємкості, джерело стиснутого газу і сифонну трубку, з'єднані з запірно-пусковим пристроєм і розташовані в порожнині ємкості, патрубок з пружного матеріалу, установлений на вхідному кінці сифонної трубки, який в і д р і з н я є т ь с я тим, що патрубок виконаний у вигляді порожнистого зрізаного конуса, менша основа якого з'єднана з вхідним кінцем сифонної трубки, а більша основа прилягає до днища ємкості, при цьому в патрубку по периметру його більшої основи виконані отвори, які сполучають порожнину ємкості з порожниною патрубка. 2. Порошковий вогнегасник за п. 1, який в і д р і з н я є т ь с я тим, що сифонна трубка і патрубок виконані з еластичного полімерного матеріалу. 3. Порошковий вогнегасник за п. 1, який в і д р і з н я є т ь с я тим, що отвори в патрубку виконані у вигляді напівкруглих вирізів з боку кромки більшої основи патрубка. Корисна модель відноситься до пожежної техніки, зокрема до порошкових вогнегасників, і може використовуватися в різних галузях для гасіння пожеж. Відомий порошковий вогнегасник [Авт.св. СРСР № 1540837, кл. А 62 С 13/ 66, 10.07.85] містить ємкість для вогнегасячого порошку, запірно-пусковий пристрій з розпилюючою насадкою, усіановлений в горловині ємкості, сифонну трубку для підвода вогнегасячого порошку з ємкості в розпилюючу насадку, джерело стиснутого газу і трубку для підводу газу від джерела стиснутого газу в ємкість з вогнегасячим порошком, розміщене в порожнині ємкості, засіб для розпушування вогнегасячого порошку в ємкості. Запірна го ловка містить клапан, який управляється з'єднаною з ним рухомою рукояткою. Клапан установлений в каналі, який з'єднує порожнину ємкості з розпилюючою насадкою через сифонну трубку, і виконаний з можливістю відкривання вказаного клапану при дії на з'єднану з ним рухому рукоятку. Засіб для розпушування вогнегасячого порошку виконаний у вигляді напівсферичної мембрани, установленої поблизу днища ємкості. Мембрана має отвір, центр якого співпадає з поздовжньою віссю ємкості. По зовнішньому периметру мембрани, в місці її прилягання до бокової поверхні ємкості, виконані шліцьові пази, через які порожнина ємкості над мембра 455 ною сполучається.з об'ємом ємкості, обмеженим мембраною і днищем ємкості. Вогнегасник працює таким чином. Газ від джерела стиснутого газу через трубку підводу газу і отвір в мембрані подається в порожнину, обмежену мембраною і днищем ємкості, де газовий потік роздвоюється: частина газу, яка відбилася від днища ємкості, спрямовується усередину масиву порошку, друга частина спрямовується через шліцьові пази вздовж бокових стінок ємкості, відриваючи порошок від стінок. Мембрана виконана з еластичного матеріалу, що забезпечує можливість деформування мембрани при підводі стиснутого газу під мембрану і тим самим можливість механічної дії на масив порошку для його руйнування і наступного розпушування газовим потоком. Таким чином, в ємкості в період її заповнення стиснутим газом відбувається механічне розпушування порошку мембраною і рівномірне розпушування порошку двома спрямованими потоками стиснутого газу по всьому об'єму ємкості. Розпушений вогнегасячий порошок через сифонну трубку, запірно-пусковий пристрій і розпилюючу насадку під дією стиснутого газу в ємкості подається на вогнище. Подача вогнегасячого порошку регулюється клапаном, установленим в запірно-пусковому пристрої, і управляється з'єднаною з ним рухомою рукояткою. Спільними ознаками пристрою, що заявляється, з прототипом є: порожниста ємкість, заповнена вогнегасячим порошком, запірно-пусковий пристрій, установлений в горловині ємкості, джерело стиснутого газу і сифонна трубка, з'єднані з запірно-пусковим пристроєм і розміщені в порожнині ємкості; засіб для розпушування вогнегасячого порошку в ємкості. Описаний вогнегасник має складну конструкцію, тому що передбачає необхідність підводу стиснутого газу в ємкість через окрему трубку і має складний по конструкції вузол розпушування вогнегасячого порошку. Крім того ефективність розпушування вогнегасячого порошку недостатня через утворення застійних зон в області між центральним отвором мембрани і боковими стінками ємкості. За прототип вибраний вогнегасник [Авт.св. СРСР № 1443883, кл. А 62 С 13/ 50, 11.05.87], який містить ємкість з вогнегасячою речовиною, запірно-пусковий пристрій з розпилюючою насадкою, установлений в горловині ємкості, джерело стиснутого газу і сифонну трубку, з'єднані з запірно-пусковим пристроєм і розміщені 5 10 15 20 25 ЗО 35 40 45 50 55 в порожнині ємкості, патрубок, установлений на вхідному кінці сифонної трубки. Патрубок виконаний з пружного матеріалу, наприклад, з гуми або пластмаси. Кінець патрубка розділений щілинними прорізями на ряд пелюсток. Вхідний кінець сифонної трубки розташований біля днища ємкості. Патрубок установлений на сифонній трубці з можливістю переміщення по осі, наприклад на різьбі. • Вогнегасник працює таким чином. Для гасіння пожежі за допомогою запірно-пускового пристрою відкривається джерело стиснутого газу. Стиснутий газ надходить в ємкість через сифонну трубку і патрубок, установлений на кінці сифонної трубки. Заповнюючи ємкість стиснутий газ розпушує вогнегасячий порошок в ємкості і, при відкриванні клапана запірнопускового пристрою, витискує вогнегасячий порошок через запірно-пусковий пристрій і розпилювач на вогнище. При цьому пелюстки виконані на патрубку, забезпечують постійність витрат вогнегасячого порошку в умовах змінюючогося тиску газа в ємкості, тому що в процесі витікання вогнегасячого порошка на пелюстках виникає перепад тиску, деформуючий пелюстки і змінюючий площу прохідного перерізу патрубка. Чим вище тиск в ємкості, тим більше вигин пелюсток, а отже, менше прохідний переріз патрубка. Таким чином, при максимальному тиску в ємкості площа прохідного перерізу мінімальна, а при зменшенні тиску площа прохідного перерізу збільшується, що забезпечує постійні витрати вогнегасячого порошку. Спільними ознаками прототипу з технічним рішенням,- яке заявляється, є порожниста ємкість з вогнегасячим порошком, запірно-пусковий пристрій з розпилюючою насадкою, установлений в горловині ємкості, джерело стиснутого газу і сифонна трубка, з'єднані з запірно-пусковим пристроєм і розташовані в порожнині ємкості, патрубок з пружного матеріалу, установлений на вхідному кінці сифонної трубки. Описаний вогнегасник при простоті конструкції не забезпечує ефективне розпушування вогнегасячого порошку, том^ що конструктивне виконання патрубка не забезпечує проходження газу через увесь об'єм вогнегасячого порошку в ємкості. В основу корисної моделі поставлена задача удосконалення порошкового вогнегасника, в якому за рахунок конструктивних особливостей його виконання підвищується ступінь розпушування вогнега 455 сячого порошку в ємкості і, тим самим, досягається підвищення повноти виробки вогнегасячого порошку, а саме ефективність гасіння пожеж. Поставлена задача вирішується тим, 5 що в порошковому вогнегаснику, що містить порожнисту ємкість, заповнену вогнегасячим порошком, запірно-пусковий пристрій з розпилюючою насадкою, установлений в горловині ємкості, джерело 10 стиснутого газу і сифонну трубку, з'єднані з запірно-пусковим пристроєм і розташовані в порожнині ємкості, патрубок з пружного матеріалу, установлений на вхідному кінці сифонної трубки, згідно з корисною 15 моделлю, яка заявляється, патрубок виконаний в вигляді порожнистого зрізаного * конуса, менша основа якого з'єднана з вхідним кінцем сифонної трубки, а більша основа прилягає до днища ємкості, при 20 цьому в патрубку вздовж периметру його більшої основи виконані отвори, які сполучають порожнину ємкості з порожниною патрубка. Доцільно сифонну трубку і патрубок 25 виконати з еластичного полімерного матеріалу, а отвори в патрубку виконати в вигляді напівкруглих вирізів з боку кромки більшої основи патрубка, що забезпечує коливання системи "сифонна трубка - пат- ЗО рубок" при виході газу через сифонну трубку в ємкість і, тим самим, додаткове розпушування вогнегасячого порошку. Технічний результат - підвищення ступені розпушування вогнегасячого порошку 35 в ємкості - забезпечується виконанням патрубка на вхідному кінці сифонної трубки та його розташуванням в ємкості. При подачі стиснутого газу в ємкість через сифонну трубку і патрубок відбувається 40 рівномірний розподіл по поперечному перерізу ємкості поступаючого в ємкість газу, розпушування порошку по всьому його 6 об'єму і попереднє його розпушування за рахунок коливань системи "сифонна трубка - патрубок" при подачі газу в ємкість. На кресленні показаний порошковий вогнегасник, поздовжній розріз. Вогнегасник містить ємкість 1 з оогнегасячим порошком 2, запірно-пусковим пристрій 3 з розпилюючою насадкою 4, установлений в горловині 5 ємкості 1, джерело стиснутого газу 6, сифонну трубку 7, які з'єднані з запірно-пусковим пристроєм З і розташовані в порожнині ємкості 1, На вхідному кінці 8 сифонної трубки 7 установлений патрубок 9 з пружного матеріалу, наприклад з еластичного полімерного матеріалу. Патрубок 9 виконаний в вигляді порожнистого зрізаного конусу, менша основа 10 якого з'єднана з вхідним кінцем 8 сифонної трубки 7, а більша основа 11 прилягає до днища 12 ємкості 1. В патрубку 9 вздовж периметру його більшої основи 11 виконані отвори 13, які сполучають порожнину ємкості 1 з порожниною патрубка 9. Отвори 13 виконані в вигляді напівкруглих вирізів з боку кромки більшої основи 11 патрубка 9. Сифонна трубка 7 перекрита мембраною 14, яка руйнується. Вогнегасник працює таким чином. За допомогою запірно-пускового пристрою 3 розкривають джерело стиснутого газу 6, після чого газ надходить в сифонну трубку, розриває мембрану 14 і через отвори 13 в патрубку 9 розпушує порошок 2. Тому що сифонна трубка 7 і патрубок 9 виконані з пружного матеріалу в процесі виходу повітря через отвори 13 в патрубку 9 відбуваються коливання сифонної трубки 7, що покращує розпушування вогнегасячого порошку 2. Після створення тиску в ємкості 1 вогнегасячий порошок 2 через сифонну трубку 7 і затрно-пусковий пристрій 3 надходить до розпилюючої насадки 4, а потім на вогнище. 455 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
