H02P 6/00 — Пристрої для управління синхронними двигунами або іншими дінамоелектріческіх двигунами з електронними комутаторами залежно від положення ротора; електронні комутатори для цього

Номер патенту: 107056

Опубліковано: 10.11.2014

Автори: Кулініч Леонід Олександровіч, Маляров Сергій Прокопович, Янкелевич Григорій Євсійович, Цирук Віктор Григорович

МПК: H02P 7/06, H02P 6/00

Мітки: двигуном, управління, струму, постійного, спосіб

Формула / Реферат:

Спосіб управління двигуном постійного струму за допомогою широтно-імпульсного модулятора з мостовим комутатором, в якому вимірюють струм в якорі двигуна, при рівні сигналу управління, що відповідає завданню нульовій швидкості обертання вала двигуна, паралельні ключі мостового комутатора закорочують, який відрізняється тим, що зазначені ключі розкорочують при переході струму в якорі двигуна через нуль.

Номер патенту: 71589

Опубліковано: 25.07.2012

Автори: Ширяєв Іван Миколайович, Куленцов Віктор Олександрович

МПК: H02P 6/00

Мітки: постійного, керування, електроприводом, конвертора, нахилу, система, струму, багатодвигунним

Формула / Реферат:

Система керування багатодвигунним електроприводом нахилу конвертера, яка містить встановлені на навісних редукторах електродвигуни постійного струму з живленням від індивідуальних перетворювачів, що містять регулятори струму кожного електродвигуна та регулятор швидкості принаймні одного електродвигуна, яка відрізняється тим, що у кожний перетворювач введено індивідуальний регулятор швидкості кожного електродвигуна, а систему керування...

Номер патенту: 71360

Опубліковано: 10.07.2012

Автори: Мірошниченко Анатолій Петрович, Лавріненко В'ячеслав Васильович, Шорохов Артем Євгенович

МПК: H02N 2/06, G05B 19/18, H01L 41/04 ...

Мітки: спосіб, частотою, обертання, керування, двигуна, п'єзокерамічного

Формула / Реферат:

Спосіб керування частотою обертання п'єзокерамічного двигуна з живленням від промислової мережі, що включає перетворення напруги в робочу для заданого двигуна ультразвукової частоти, який відрізняється тим, що формують синхронні з напругою живлення імпульси тривалістю і періодом, кратними половині періоду напруги живлення, які далі заповнюють імпульсами робочої напруги ультразвукової частоти, причому регулювання частоти обертання...

Номер патенту: 98265

Опубліковано: 25.04.2012

Автори: Баранніков Олександр Володимирович, Акинін Костянтин Павлович

МПК: H02P 6/00, H02K 29/00

Мітки: безконтактним, двигуном, спосіб, керування

Формула / Реферат:

Спосіб керування безконтактним двигуном, при якому на комутатор в ланцюзі обмотки статора безконтактного двигуна впливають напругою живлення та сигналами управління частотою та напрямком обертання ротора, який відрізняється тим, що вхідну напругу живлення попередньо випрямляють, формують перший та другий сигнали, пропорційні першій та другій напругам між одним із вхідних виводів живлення комутатора та відповідно з першим та другим входами...

Номер патенту: 66449

Опубліковано: 10.01.2012

Автор: Акинін Костянтин Павлович

МПК: H02P 6/00

Мітки: магнітами, безконтактним, спосіб, постійними, керування, двигуном

Формула / Реферат:

Спосіб керування безконтактним двигуном з постійними магнітами, що включає формування по сигналах двох датчиків Холла сигналу зворотного зв'язку, порівняння його із сигналом задання і вплив на підсилювач потужності в ланцюзі обмотки статора двигуна, який відрізняється тим, що інвертують первинні сигнали двох датчиків Холла, із квазілінійних ділянок первинних та інвертованих сигналів формують кусково-лінійний сигнал, який порівнюють із...

Номер патенту: 89845

Опубліковано: 10.03.2010

Автори: Акинін Костянтин Павлович, Кіреєв Володимир Георгійович, Антонов Олександр Євгенович

МПК: H02P 6/00

Мітки: двигуном, магнітоелектричним, керування, безконтактним, спосіб

Формула / Реферат:

Спосіб керування безконтактним магнітоелектричним двигуном, при якому по сигналах двох датчиків Холла формують сигнал зворотного зв'язку, порівнюють його із сигналом задання і впливають на підсилювач потужності в ланцюзі обмотки статора двигуна, який відрізняється тим, що амплітуди сигналів датчиків Холла, принаймні один із яких виконаний аналоговим, на кожному періоді приводять до єдиного нормованого рівня, порівнюють поточні значення...

Номер патенту: 40910

Опубліковано: 27.04.2009

Автори: Гусев Олександр Олександрович, Іванець Сергій Анатолійович

МПК: H02P 6/00

Мітки: керування, двигуном, вентильним, режимі, нечіткого, регулятора, використанням, спосіб, синхронному

Формула / Реферат:

Спосіб керування вентильним двигуном у синхронному режимі з використанням нечіткого регулятора, який відрізняється тим, що використовують єдиний нечіткий регулятор як на етапі стабілізації швидкості, так і на етапі розгону двигуна з використанням частотного пуску.

Номер патенту: 78637

Опубліковано: 10.04.2007

Автори: Чіпіжко Юрій Анатолійович, Євстаф''єв Євген Володимирович, Трач Віктор Іванович, Кучеров Дмитро Павлович, Гамалій Наталія Вікторівна, Богучарський В''ячеслав Вікторович

МПК: G05G 19/00, H02P 6/00, G05B 11/00 ...

Мітки: позиційна, сервосистема

Формула / Реферат:

Позиційна сервосистема, яка містить керуючу частину, що складається з формувача вектора стану, пристрою стикування з шиною локальної системи керування, обчислювача різниці, регулятора положення та суматора, виконавчу частину, що складається з підсилювача-комутатора, виконавчого двигуна, редуктора та об'єкта регулювання, канал вимірювання, що складається з датчиків швидкості та положення, при цьому вихід формувача вектора стану зв'язано з...

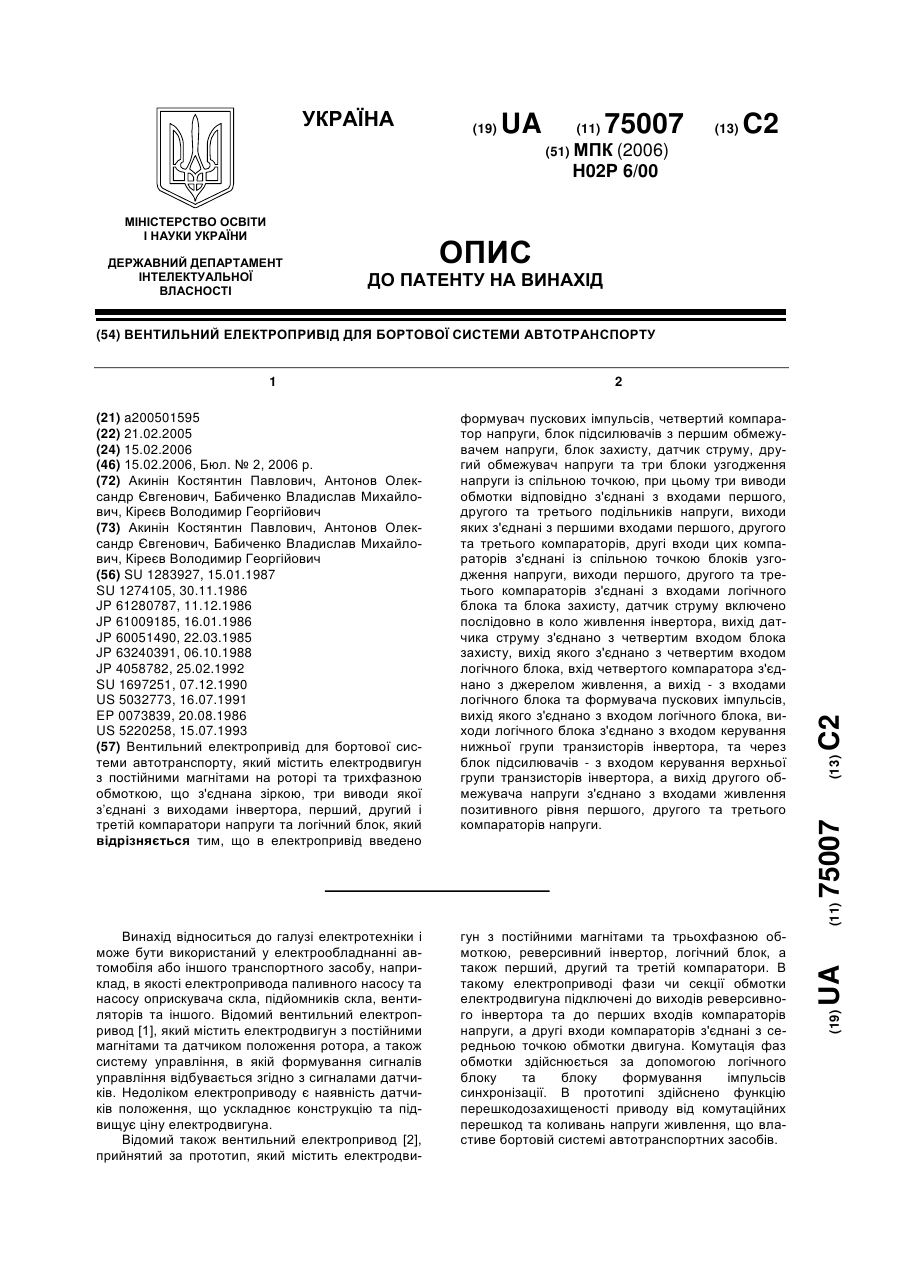

Номер патенту: 75007

Опубліковано: 15.02.2006

Автори: Кіреєв Володимир Георгійович, Акинін Костянтин Павлович, Антонов Олександр Євгенович, Бабиченко Владислав Михайлович

МПК: H02P 6/00

Мітки: вентильний, автотранспорту, бортової, електропривід, системі

Формула / Реферат:

Вентильний електропривід для бортової системи автотранспорту, який містить електродвигун з постійними магнітами на роторі та трихфазною обмоткою, що з'єднана зіркою, три виводи якої з’єднані з виходами інвертора, перший, другий і третій компаратори напруги та логічний блок, який відрізняється тим, що в електропривід введено формувач пускових імпульсів, четвертий компаратор напруги, блок підсилювачів з першим обмежувачем напруги, блок захисту,...

Номер патенту: 5815

Опубліковано: 15.03.2005

Автори: Стаднік Микола Іванович, Полубєдов Микола Анатолійович, Мезніков Артур Володимирович

МПК: H02P 6/00

Мітки: короткозамкненим, пристрій, керування, ротором, трифазними, електродвигунами, асинхронними

Формула / Реферат:

1. Пристрій керування трифазними асинхронними електродвигунами з короткозамкненим ротором, що містить блок силовий, що включає модуль силовий, зв'язаний з електродвигуном з n-ою кількістю статорних обмоток, при цьому в модулі силовому розміщена n-а кількість виконавчих органів і блок логіки, оснащений відповідною програмою керування електродвигуном з n-ою кількістю статорних обмоток, який відрізняється тим, що пристрій оснащений модулем...

Номер патенту: 1590

Опубліковано: 15.01.2003

Автори: Долженко Віктор Володимирович, Пасмурских Олександр Олексійович, Дубовськой Євген Володимирович

МПК: H02P 1/00, H02P 13/00, H02P 21/00 ...

Мітки: електродвигуном, керування, пристрій

Формула / Реферат:

1. Пристрій для керування електродвигуном, що  містить  принаймні  одне  коло живлення з блоком комутації, блок керування і датчик контролю, блок комутації встановлений з можливістю підключення його входу до джерела живлення, а виходу - до електродвигуна, блок керування зв'язаний із блоком комутації і встановлений з можливістю підключення його входу до джерела живлення, а вихід датчика контролю з'єднаний з відповідним входом блока керування,...

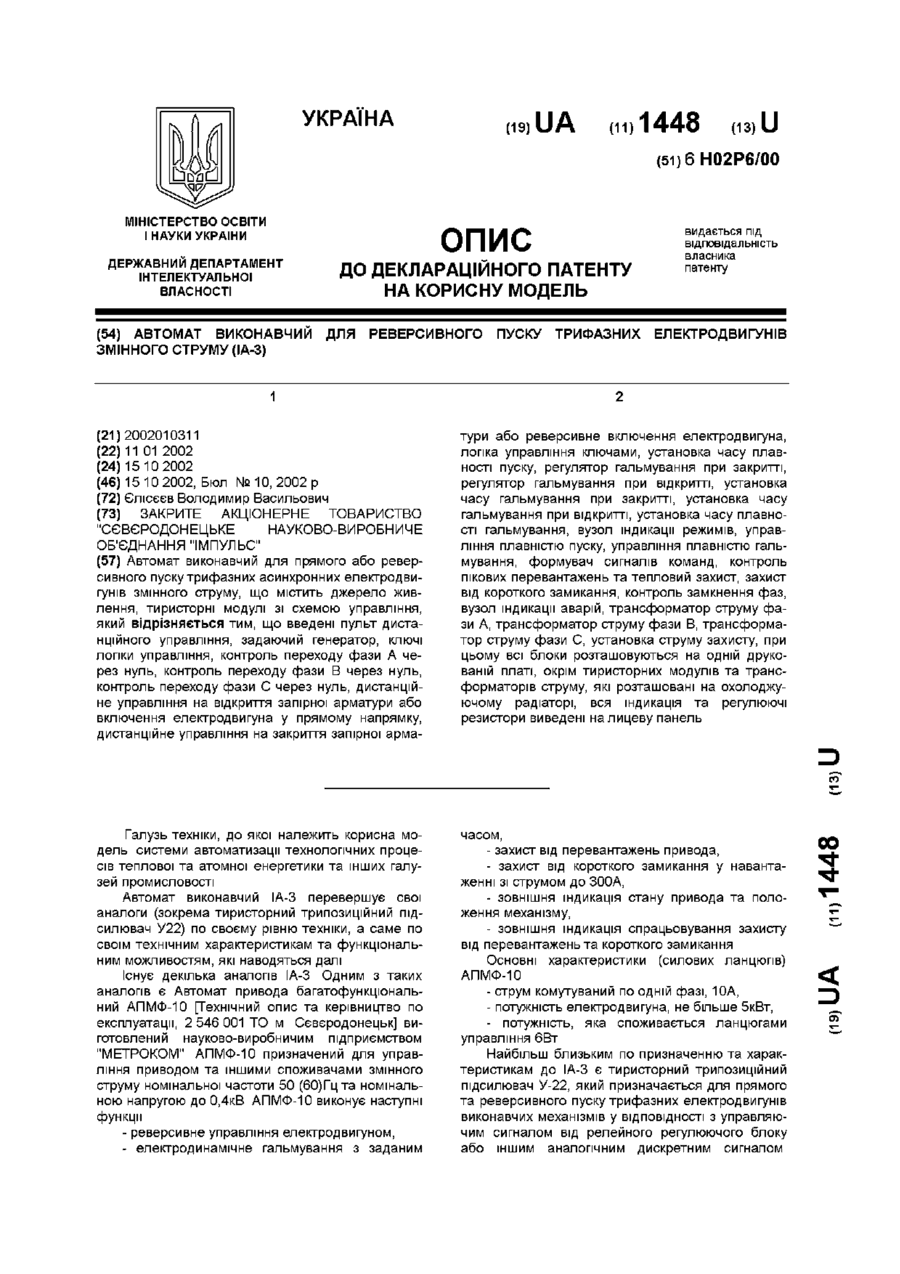

Номер патенту: 1448

Опубліковано: 15.10.2002

Автор: Єлісєєв Володимир Васильович

МПК: H02P 6/00

Мітки: електродвигунів, змінного, реверсивного, пуску, трифазних, автомат, іа-3, виконавчий, струму

Формула / Реферат:

Автомат виконавчий для прямого або реверсивного пуску трифазних асинхронних електродвигунів змінного струму, що містить джерело живлення, тиристорні модулі зі схемою управління, який відрізняється тим, що введені пульт дистанційного управління, задаючий генератор, ключі логіки управління, контроль переходу фази А через нуль, контроль переходу фази В через нуль, контроль переходу фази С через нуль, дистанційне управління на відкриття запірної...

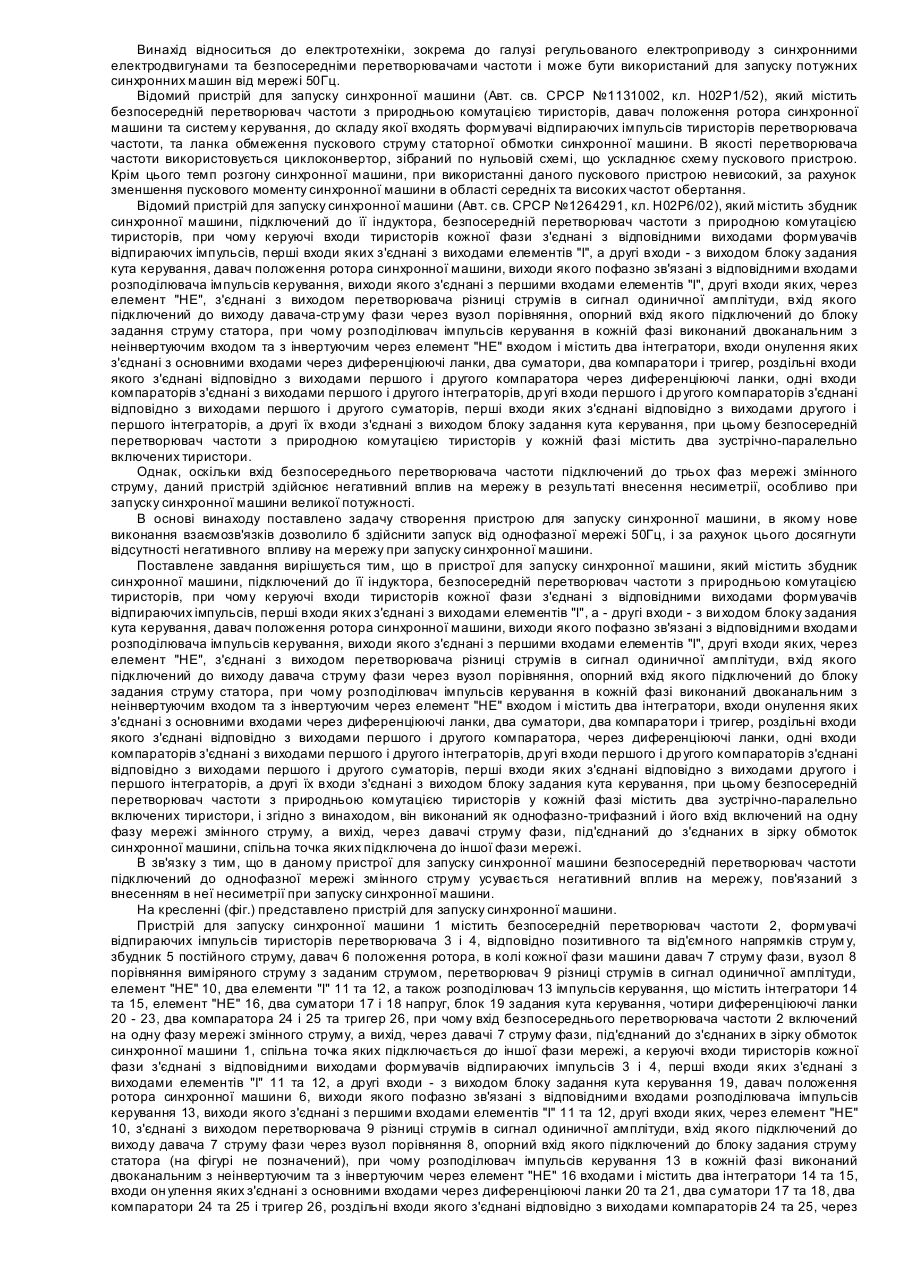

Номер патенту: 25446

Опубліковано: 30.10.1998

Автори: Плахтина Омелян Григорович, Куцик Андрій Степанович

МПК: H02P 6/00

Мітки: синхронної, пристрій, запуску, машини

Формула / Реферат:

Пристрій для запуску синхронної машини, що містить збудник синхронної машини, підключений до її індуктора, безпосередній перетворювач частоти з природньою комутацією тиристорів, причому керуючі входи тиристорів кожної фази з'єднані з відповідними виходами формувачів відпираючих імпульсів, перші входи яких з'єднані з виходами елементів "І", а другі входи - з виходом блоку задания кута керування, давач положення ротора синхронної...

Номер патенту: 9203

Опубліковано: 30.09.1996

Автори: Водяницький Леонід Петрович, Омельяненко Віктор Іванович

МПК: H02P 6/00

Мітки: електропривод

Формула / Реферат:

Электропривод, содержащий магнитоэлект­рическую синхронную машину с индуктором из постоянных магнитов на роторе и трехфазной об­моткой статора, подключенной к выходам трех усилителей, соединенных между собой по кольце­вой схеме через фазосдвигающие блоки по числу фаз машины, составленные из RC-цепсй и вклю­ченные между входом усилителя и началом обмот­ки смежной фазы синхронной машины, при этом параметры RC-цепей выбраны из условия...
