Мікрокристалічний захисний віск

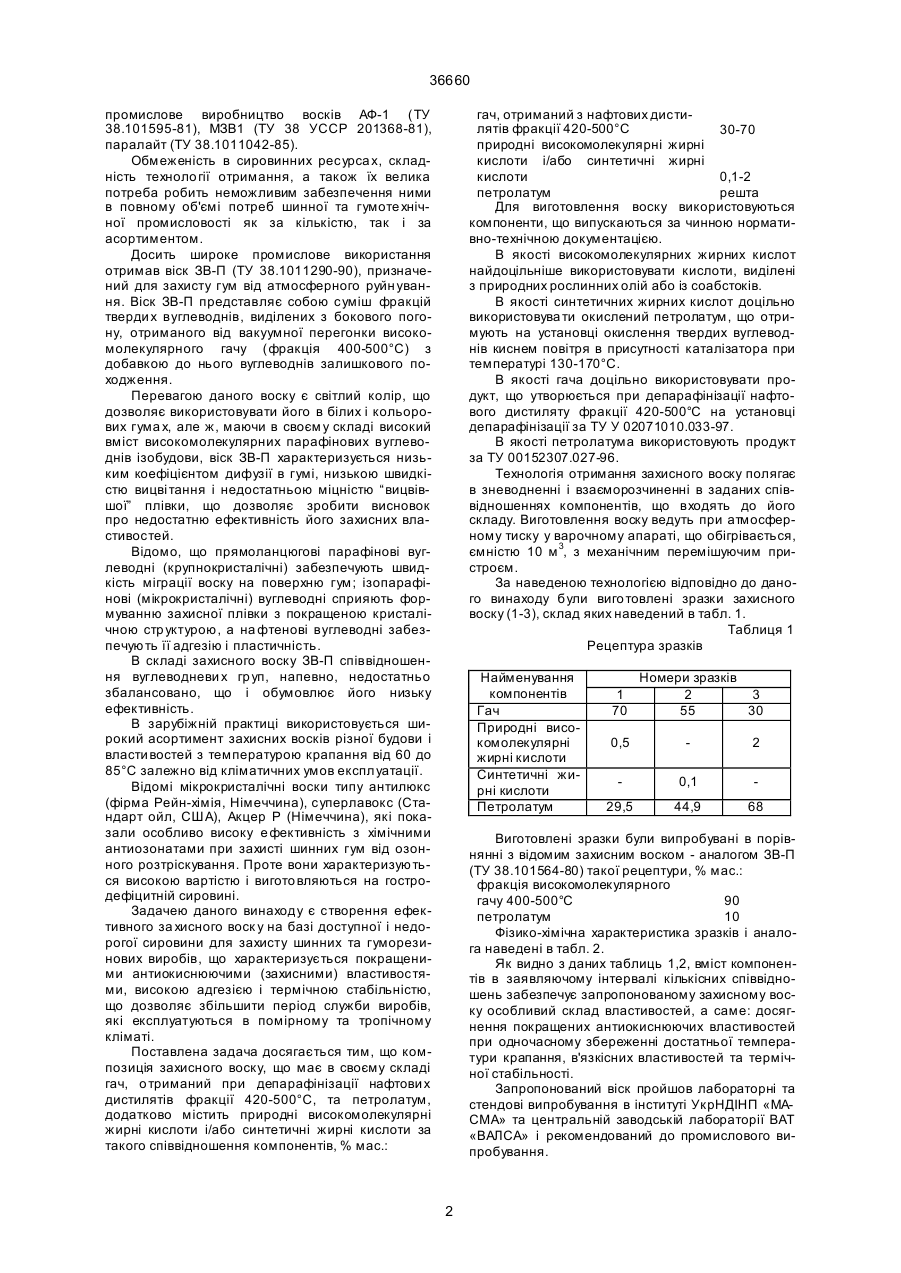

Мікрокристалічний захисний віск на основі гачу нафтового та петролатуму, який додатково містить природні високомолекулярні жирні кислоти і/або синтетичні жирні кислоти при наступному співвідношенні компонентів, мас.%: гач, отриманий з нафтових дистилятів фракції 420-500°С 30-70 природні високомолекулярні жирні кислоти і/або синтетичні жирні кислоти 0,1-2 петралатум решта (19) (21) 2000010355 (22) 21.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Калічевська Катерина Андріївна, Губарев Олександр Степанович, Любінін Йосип Абрамович, Стахурський Олександр Дмитрович, Сергієв Сергій Леонідович, Македонський Олег Олександрович (73) Калічевська Катерина Андріївна, Губарев Олександр Степанович, Любінін Йосип Абрамович, Стахурський Олександр Дмитрович, Сергієв Сергій Леонідович, Македонський Олег Олександрович Калічевська Катерина Андріївна, Губарев Олександр Степанович, Любінін Йосип Абрамович, 36660 промислове виробництво восків АФ-1 (ТУ 38.101595-81), МЗВ1 (ТУ 38 УССР 201368-81), паралайт (ТУ 38.1011042-85). Обмеженість в сировинних ресурса х, складність техноло гії отримання, а також їх велика потреба робить неможливим забезпечення ними в повному об'ємі потреб шинної та гумоте хнічної промисловості як за кількістю, так і за асортиментом. Досить широке промислове використання отримав віск ЗВ-П (ТУ 38.1011290-90), призначений для захисту гум від атмосферного руйн ування. Віск ЗВ-П представляє собою суміш фракцій тверди х вуглеводнів, виділених з бокового погону, отриманого від вакуумної перегонки високомолекулярного гачу (фракція 400-500°С) з добавкою до нього вуглеводнів залишкового походження. Перевагою даного воску є світлий колір, що дозволяє використовувати його в білих і кольорових гума х, але ж, маючи в своєм у складі високий вміст високомолекулярних парафінових вуглеводнів ізобудови, віск ЗВ-П характеризується низьким коефіцієнтом дифузії в гумі, низькою швидкістю вицві тання і недостатньою міцністю “вицвівшої” плівки, що дозволяє зробити висновок про недостатню ефективність його захисних властивостей. Відомо, що прямоланцюгові парафінові вуглеводні (крупнокристалічні) забезпечують швидкість міграції воску на поверхню гум; ізопарафінові (мікрокристалічні) вуглеводні сприяють формуванню захисної плівки з покращеною кристалічною стр уктурою, а на фтенові вуглеводні забезпечують її адгезію і пластичність. В складі захисного воску ЗВ-П співвідношення вуглеводневи х гр уп, напевно, недостатньо збалансовано, що і обумовлює його низьку ефективність. В зарубіжній практиці використовується широкий асортимент захисних восків різної будови і власти востей з температурою крапання від 60 до 85°С залежно від кліматичних умов експлуатації. Відомі мікрокристалічні воски типу антилюкс (фірма Рейн-хімія, Німеччина), суперлавокс (Стандарт ойл, США), Акцер Р (Німеччина), які показали особливо високу е фективність з хімічними антиозонатами при захисті шинних гум від озонного розтріскування. Проте вони характеризуються високою вартістю і вигото вляються на гостродефіцитній сировині. Задачею даного винаходу є створення ефективного за хисного воск у на базі доступної і недорогої сировини для захисту шинних та гуморезинових виробів, що характеризується покращеними антиокиснюючими (захисними) властивостями, високою адгезією і термічною стабільністю, що дозволяє збільшити період служби виробів, які експлуатуються в помірному та тропічному кліматі. Поставлена задача досягається тим, що композиція захисного воску, що має в своєму складі гач, о триманий при депарафінізації нафтови х дистилятів фракції 420-500°С, та петролатум, додатково містить природні високомолекулярні жирні кислоти і/або синтетичні жирні кислоти за такого співвідношення компонентів, % мас.: гач, отриманий з нафтових дистилятів фракції 420-500°С 30-70 природні високомолекулярні жирні кислоти і/або синтетичні жирні кислоти 0,1-2 петролатум решта Для виготовлення воску використовуються компоненти, що випускаються за чинною нормативно-технічною документацією. В якості високомолекулярних жирних кислот найдоцільніше використовувати кислоти, виділені з природних рослинних олій або із соабстоків. В якості синтетичних жирних кислот доцільно використовува ти окислений петролатум, що отримують на установці окислення твердих вуглеводнів киснем повітря в присутності каталізатора при температурі 130-170°С. В якості гача доцільно використовувати продукт, що утворюється при депарафінізації нафтового дистиляту фракції 420-500°С на установці депарафінізації за ТУ У 02071010.033-97. В якості петролатума використовують продукт за ТУ 00152307.027-96. Технологія отримання захисного воску полягає в зневодненні і взаєморозчиненні в заданих співвідношеннях компонентів, що входять до його складу. Виготовлення воску ведуть при атмосферному тиску у варочному апараті, що обігрівається, ємністю 10 м 3, з механічним перемішуючим пристроєм. За наведеною технологією відповідно до даного винаходу були виго товлені зразки захисного воску (1-3), склад яких наведений в табл. 1. Таблиця 1 Рецептура зразків Найменування компонентів Гач Природні високомолекулярні жирні кислоти Синтетичні жирні кислоти Петролатум 1 70 Номери зразків 2 3 55 30 0,5 2 0,1 29,5 44,9 68 Виготовлені зразки були випробувані в порівнянні з відомим захисним воском - аналогом ЗВ-П (ТУ 38.101564-80) такої рецептури, % мас.: фракція високомолекулярного гачу 400-500°С 90 петролатум 10 Фізико-хімічна характеристика зразків і аналога наведені в табл. 2. Як видно з даних таблиць 1,2, вміст компонентів в заявляючому інтервалі кількісних співвідношень забезпечує запропонованому захисному воску особливий склад властивостей, а саме: досягнення покращених антиокиснюючих властивостей при одночасному збереженні достатньої температури крапання, в'язкісних властивостей та термічної стабільності. Запропонований віск пройшов лабораторні та стендові випробування в інституті УкрНДІНП «МАСМА» та центральній заводській лабораторії ВАТ «ВАЛСА» і рекомендований до промислового випробування. 2 36660 Таблиця 2 Якісна характеристика зразків Найменування показників Зовнішній вигляд Температура крапання, оС Кінематична в'язкість при температурі 100 оС, мм 2/с Масова доля оливи, % Температура спалаху у відкритому тиглі, °С Приріст кислотного числа воску після окислення на мідній пластині в шарі товщиною 1 мм при температурі 150°C, 72 год. Аналог захисний віск за ТУ 38.101564-80 Однорідна маса від світло-жовтого до коричневого кольору 62 1 Номери зразків 2 3 Однорідна маса від світло-жовтого до коричневого кольору 59 62 60 6,2 6,8 6,4 6,5 3,0 4,2 3,0 3,8 200 230 232 229 3,2 2,2 2,0 2,1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
