Зрошувальна система

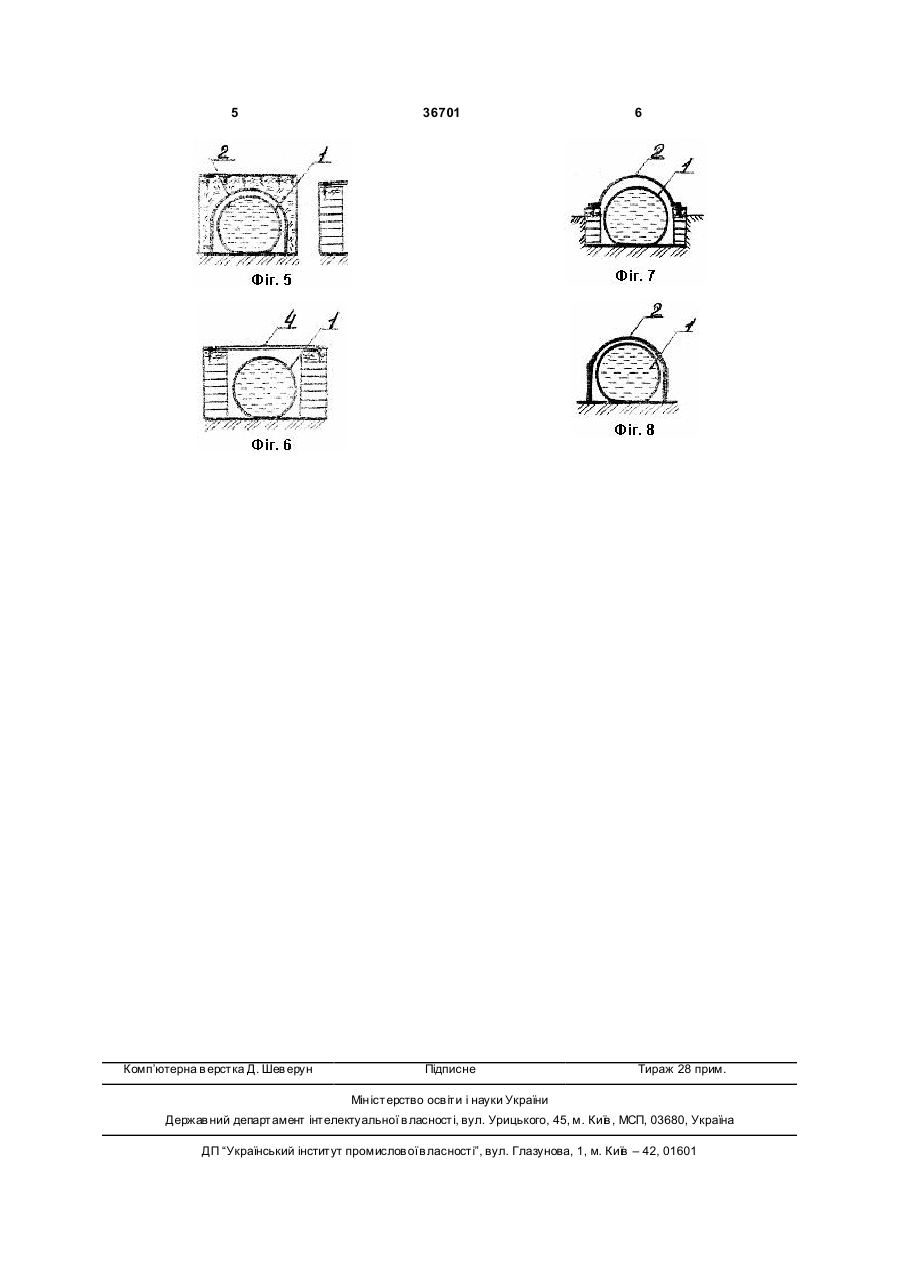

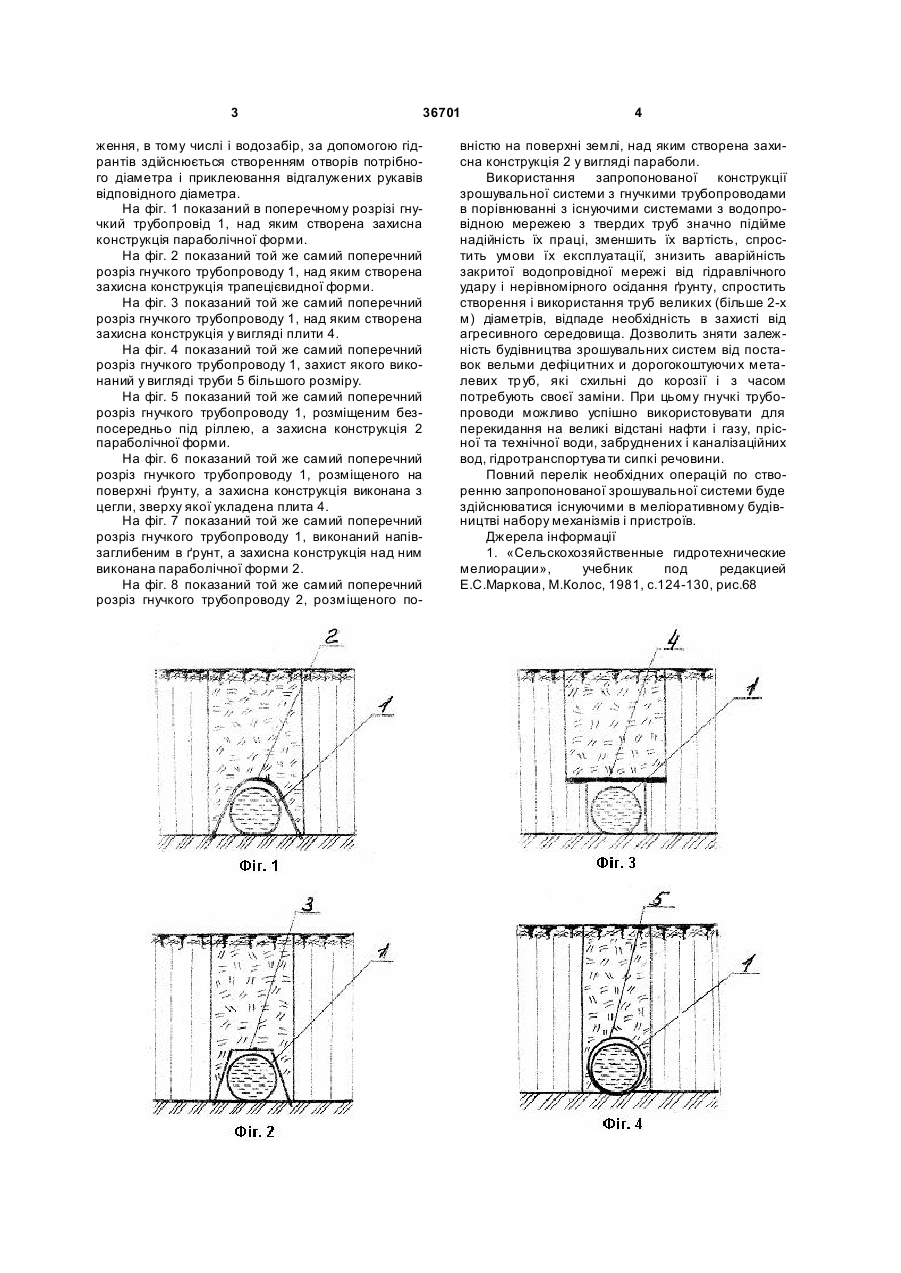

1. Зрошувальна система, що містить джерело водопостачання, насосну станцію і закриту водопровідну мережу у вигляді магістральних і розподільчих трубопроводів, яка відрізняється тим, що закрита водопровідна мережа утворена у вигляді 3 36701 ження, в тому числі і водозабір, за допомогою гідрантів здійснюється створенням отворів потрібного діаметра і приклеювання відгалужених рукавів відповідного діаметра. На фіг. 1 показаний в поперечному розрізі гнучкий трубопровід 1, над яким створена захисна конструкція параболічної форми. На фіг. 2 показаний той же самий поперечний розріз гнучкого трубопроводу 1, над яким створена захисна конструкція трапецієвидної форми. На фіг. 3 показаний той же самий поперечний розріз гнучкого трубопроводу 1, над яким створена захисна конструкція у вигляді плити 4. На фіг. 4 показаний той же самий поперечний розріз гнучкого трубопроводу 1, захист якого виконаний у вигляді труби 5 більшого розміру. На фіг. 5 показаний той же самий поперечний розріз гнучкого трубопроводу 1, розміщеним безпосередньо під ріллею, а захисна конструкція 2 параболічної форми. На фіг. 6 показаний той же самий поперечний розріз гнучкого трубопроводу 1, розміщеного на поверхні ґрунту, а захисна конструкція виконана з цегли, зверху якої укладена плита 4. На фіг. 7 показаний той же самий поперечний розріз гнучкого трубопроводу 1, виконаний напівзаглибеним в ґрунт, а захисна конструкція над ним виконана параболічної форми 2. На фіг. 8 показаний той же самий поперечний розріз гнучкого трубопроводу 2, розміщеного по 4 вністю на поверхні землі, над яким створена захисна конструкція 2 у вигляді параболи. Використання запропонованої конструкції зрошувальної системи з гнучкими трубопроводами в порівнюванні з існуючими системами з водопровідною мережею з твердих труб значно підійме надійність їх праці, зменшить їх вартість, спростить умови їх експлуатації, знизить аварійність закритої водопровідної мережі від гідравлічного удару і нерівномірного осідання ґрунту, спростить створення і використання труб великих (більше 2-х м) діаметрів, відпаде необхідність в захисті від агресивного середовища. Дозволить зняти залежність будівництва зрошувальних систем від поставок вельми дефіцитних и дорогокоштуючи х металевих тр уб, які схильні до корозії і з часом потребують своєї заміни. При цьому гнучкі трубопроводи можливо успішно використовувати для перекидання на великі відстані нафти і газу, прісної та технічної води, забруднених і каналізаційних вод, гідротранспортува ти сипкі речовини. Повний перелік необхідних операцій по створенню запропонованої зрошувальної системи буде здійснюватися існуючими в меліоративному будівництві набору механізмів і пристроїв. Джерела інформації 1. «Сельскохозяйственные гидротехнические мелиорации», учебник под редакцией Е.С.Маркова, М.Колос, 1981, с.124-130, рис.68 5 Комп’ютерна в ерстка Д. Шев ерун 36701 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
