Зрошувальна система

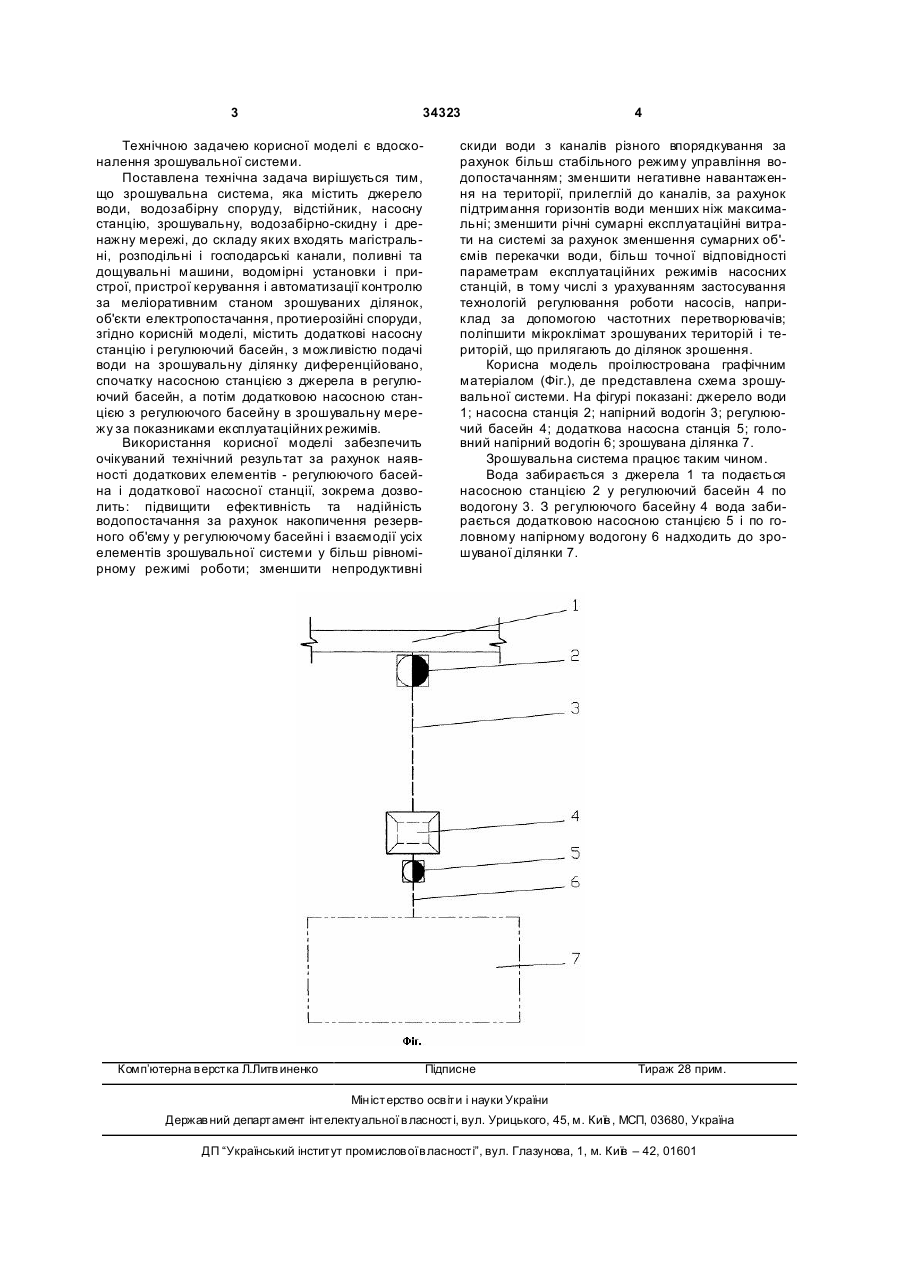

Зрошувальна система, що містить джерело води, водозабірну споруду, відстійник, насосну станцію, зрошувальну, водозабірно-скидну і дренажну мережі, до складу яких входять магістральні, розподільні і господарські канали, поливні та 3 34323 Технічною задачею корисної моделі є вдосконалення зрошувальної системи. Поставлена технічна задача вирішується тим, що зрошувальна система, яка містить джерело води, водозабірну споруду, відстійник, насосну станцію, зрошувальну, водозабірно-скидну і дренажну мережі, до складу яких входять магістральні, розподільні і господарські канали, поливні та дощувальні машини, водомірні установки і пристрої, пристрої керування і автоматизації контролю за меліоративним станом зрошуваних ділянок, об'єкти електропостачання, протиерозійні споруди, згідно корисній моделі, містить додаткові насосну станцію і регулюючий басейн, з можливістю подачі води на зрошувальну ділянку диференційовано, спочатку насосною станцією з джерела в регулюючий басейн, а потім додатковою насосною станцією з регулюючого басейну в зрошувальну мережу за показниками експлуатаційних режимів. Використання корисної моделі забезпечить очікуваний технічний результат за рахунок наявності додаткових елементів - регулюючого басейна і додаткової насосної станції, зокрема дозволить: підвищити ефективність та надійність водопостачання за рахунок накопичення резервного об'єму у регулюючому басейні і взаємодії усіх елементів зрошувальної системи у більш рівномірному режимі роботи; зменшити непродуктивні Комп’ютерна в ерстка Л.Литв иненко 4 скиди води з каналів різного впорядкування за рахунок більш стабільного режиму управління водопостачанням; зменшити негативне навантаження на території, прилеглій до каналів, за рахунок підтримання горизонтів води менших ніж максимальні; зменшити річні сумарні експлуатаційні витрати на системі за рахунок зменшення сумарних об'ємів перекачки води, більш точної відповідності параметрам експлуатаційних режимів насосних станцій, в тому числі з урахуванням застосування технологій регулювання роботи насосів, наприклад за допомогою частотних перетворювачів; поліпшити мікроклімат зрошуваних територій і територій, що прилягають до ділянок зрошення. Корисна модель проілюстрована графічним матеріалом (Фіг.), де представлена схема зрошувальної системи. На фігурі показані: джерело води 1; насосна станція 2; напірний водогін 3; регулюючий басейн 4; додаткова насосна станція 5; головний напірний водогін 6; зрошувана ділянка 7. Зрошувальна система працює таким чином. Вода забирається з джерела 1 та подається насосною станцією 2 у регулюючий басейн 4 по водогону 3. З регулюючого басейну 4 вода забирається додатковою насосною станцією 5 і по головному напірному водогону 6 надходить до зрошуваної ділянки 7. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
