Карусельний вітродвигун “андрюша”

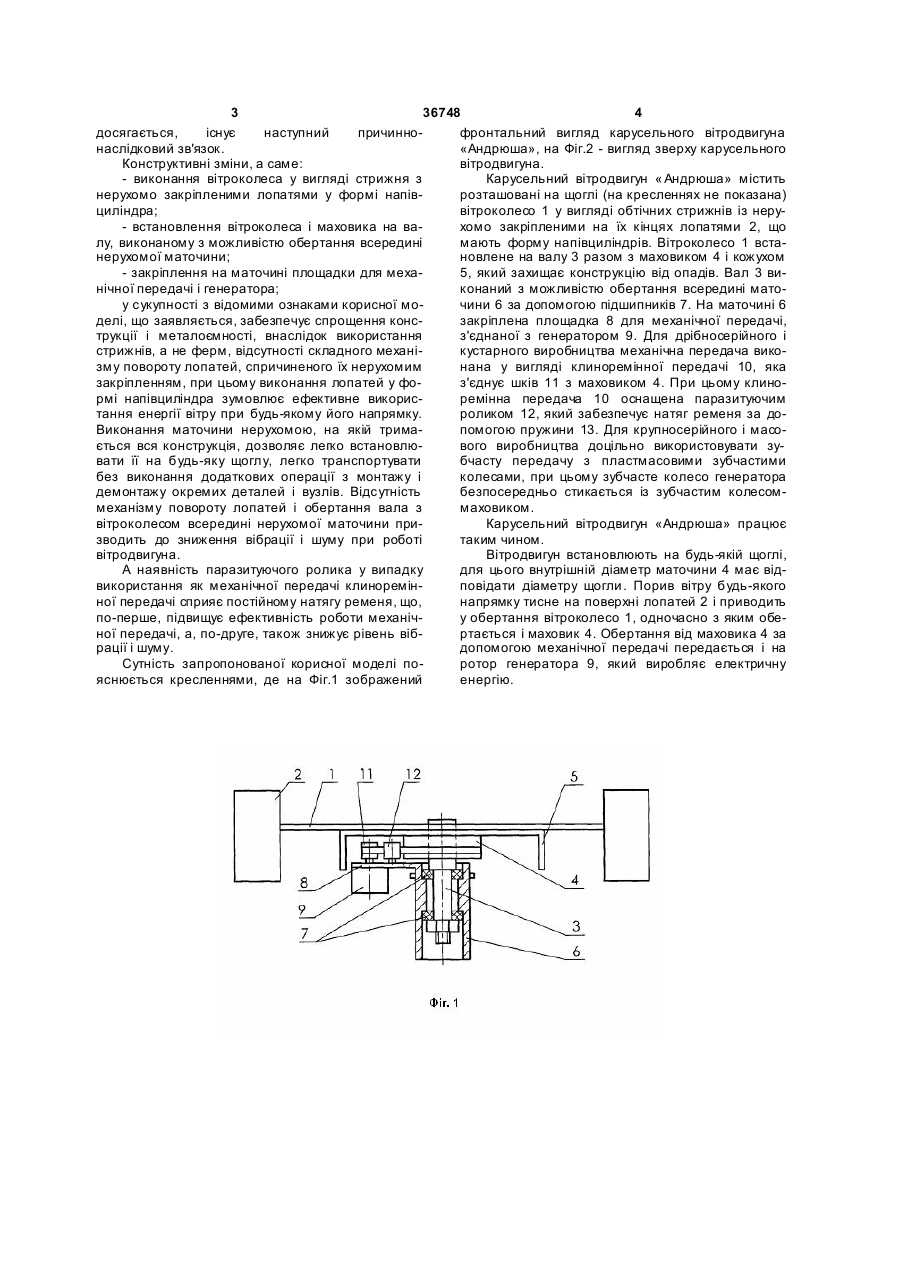

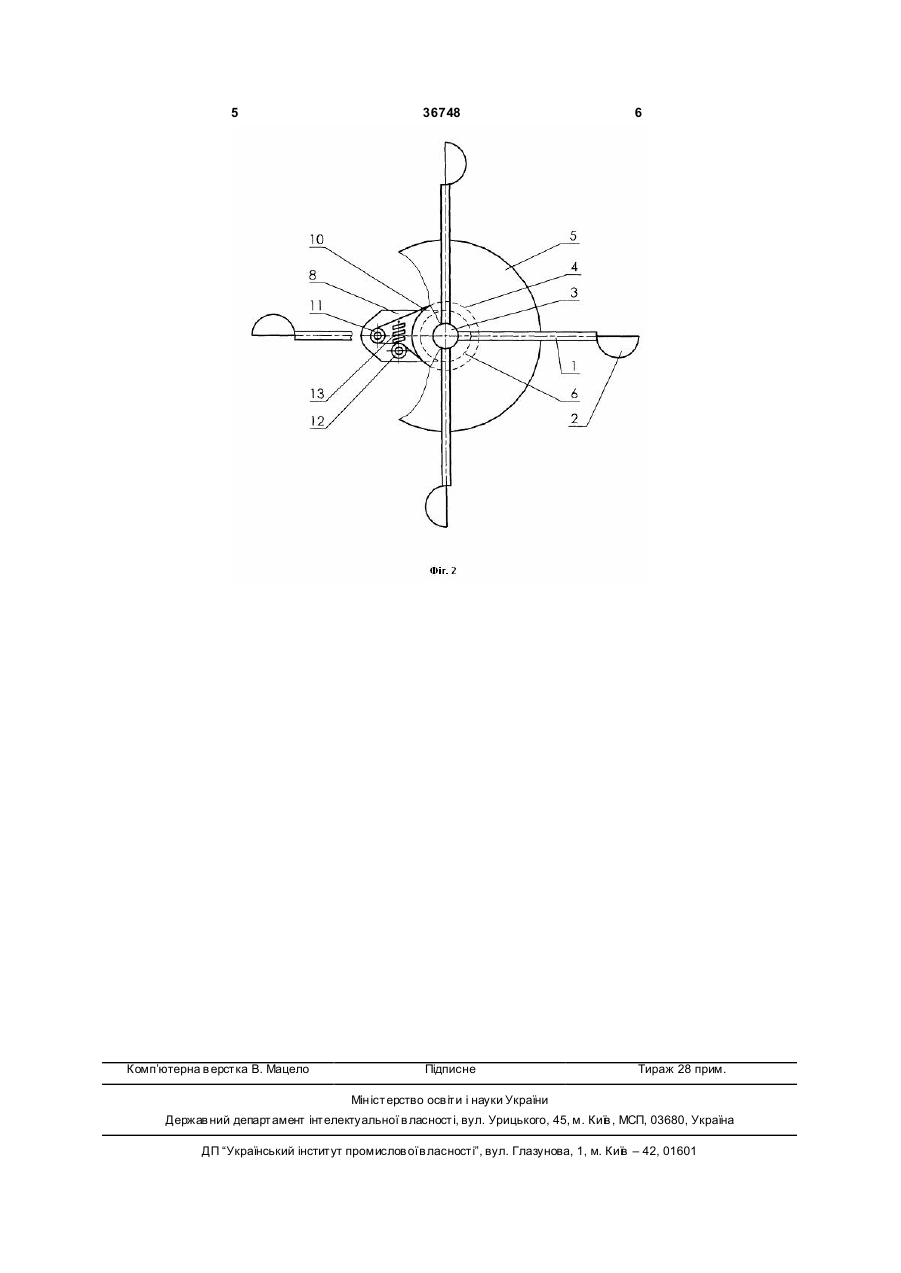

1. Карусельний вітродвигун, що містить розташовані на щоглі ві троколесо з профільованими лопатями на кінцях, маточину, встановлену співвісно з валом, маховик, за допомогою механічної 3 36748 4 досягається, існує наступний причиннофронтальний вигляд карусельного вітродвигуна наслідковий зв'язок. «Андрюша», на Фіг.2 - вигляд зверху карусельного Конструктивні зміни, а саме: вітродвигуна. - виконання вітроколеса у вигляді стрижня з Карусельний вітродвигун « Андрюша» містить нерухомо закріпленими лопатями у формі напіврозташовані на щоглі (на кресленнях не показана) циліндра; вітроколесо 1 у вигляді обтічних стрижнів із неру- встановлення вітроколеса і маховика на вахомо закріпленими на їх кінцях лопатями 2, що лу, виконаному з можливістю обертання всередині мають форму напівциліндрів. Вітроколесо 1 встанерухомої маточини; новлене на валу 3 разом з маховиком 4 і кожухом - закріплення на маточині площадки для меха5, який захищає конструкцію від опадів. Вал 3 винічної передачі і генератора; конаний з можливістю обертання всередині матоу сукупності з відомими ознаками корисної мочини 6 за допомогою підшипників 7. На маточині 6 делі, що заявляється, забезпечує спрощення консзакріплена площадка 8 для механічної передачі, трукції і металоємності, внаслідок використання з'єднаної з генератором 9. Для дрібносерійного і стрижнів, а не ферм, відсутності складного механікустарного виробництва механічна передача викозму повороту лопатей, спричиненого їх нерухомим нана у вигляді клиноремінної передачі 10, яка закріпленням, при цьому виконання лопатей у фоз'єднує шків 11 з маховиком 4. При цьому клинормі напівциліндра зумовлює ефективне викорисремінна передача 10 оснащена паразитуючим тання енергії вітру при будь-якому його напрямку. роликом 12, який забезпечує натяг ременя за доВиконання маточини нерухомою, на якій тримапомогою пружини 13. Для крупносерійного і масоється вся конструкція, дозволяє легко встановлювого виробництва доцільно використовувати зувати її на будь-яку щоглу, легко транспортувати бчасту передачу з пластмасовими зубчастими без виконання додаткових операції з монтажу і колесами, при цьому зубчасте колесо генератора демонтажу окремих деталей і вузлів. Відсутність безпосередньо стикається із зубчастим колесоммеханізму повороту лопатей і обертання вала з маховиком. вітроколесом всередині нерухомої маточини приКарусельний вітродвигун «Андрюша» працює зводить до зниження вібрації і шуму при роботі таким чином. вітродвигуна. Вітродвигун встановлюють на будь-якій щоглі, А наявність паразитуючого ролика у випадку для цього внутрішній діаметр маточини 4 має відвикористання як механічної передачі клиноремінповідати діаметру щогли . Порив вітру будь-якого ної передачі сприяє постійному натягу ременя, що, напрямку тисне на поверхні лопатей 2 і приводить по-перше, підвищує ефективність роботи механічу обертання вітроколесо 1, одночасно з яким обеної передачі, а, по-друге, також знижує рівень вібртається і маховик 4. Обертання від маховика 4 за рації і шуму. допомогою механічної передачі передається і на Сутність запропонованої корисної моделі поротор генератора 9, який виробляє електричну яснюється кресленнями, де на Фіг.1 зображений енергію. 5 Комп’ютерна в ерстка В. Мацело 36748 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
