Вітродвигун

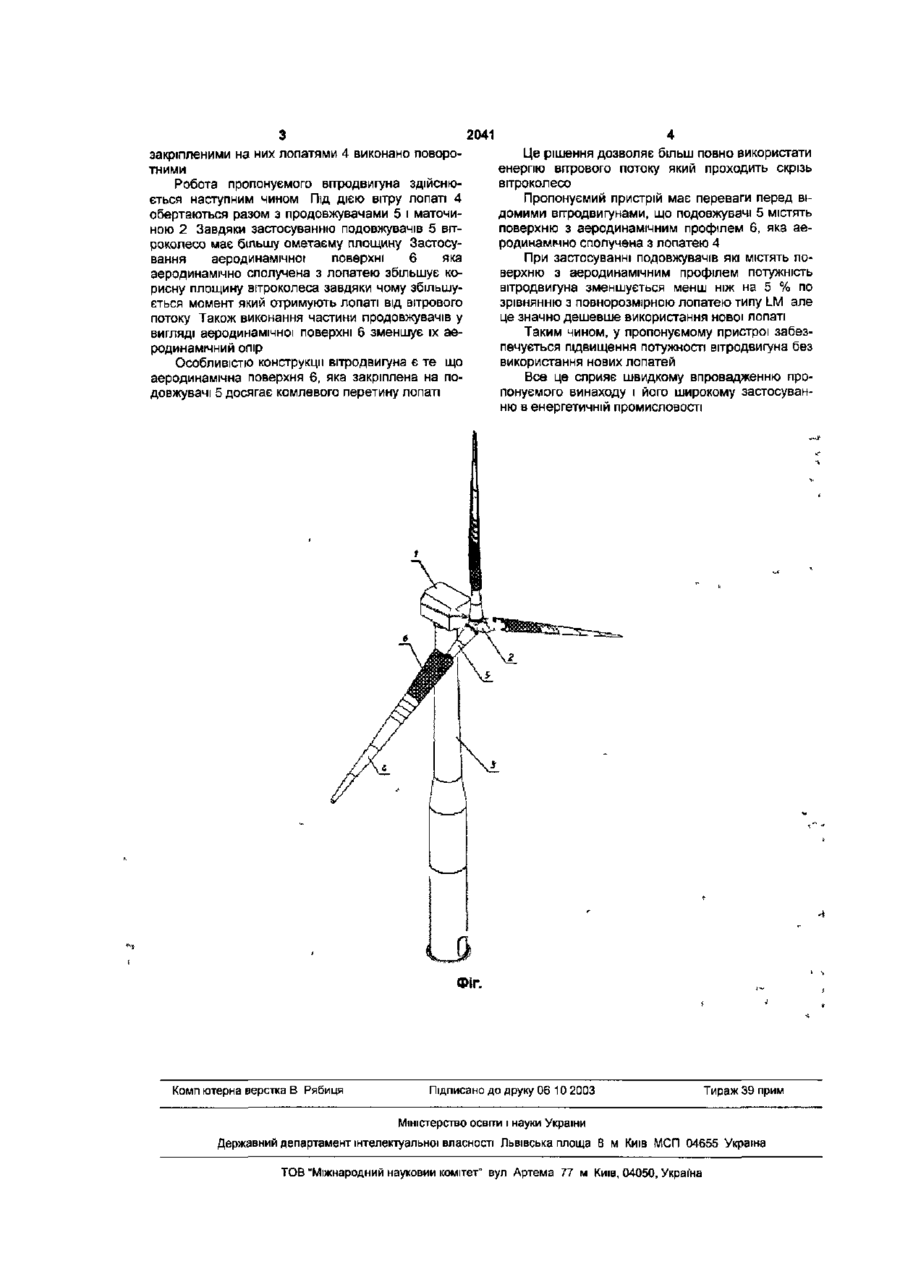

Вітродвигун, що містить поворотну головку з вітроколесом, перетворювач енергії, нерухому опору, при цьому поворотну головку розміщено на нерухомій опорі і шарнірно з'єднано з нею, та подовжувачі, які встановлено між лопатями вітроколеса і його маточиною, при цьому довжина подовжувачів дорівнює від 0,1 до 1,0 довжини лопатей і їх розміщено радіально, а вісь обертання вітроколеса розміщено горизонтально, який відрізняється тим, що частина кожного подовжувача обладнана поверхнею з аеродинамічним профілем, яка аеродинамічно сполучена з лопаттю Запропонований пристрій відноситься до вітроенергетичного устаткування, а саме до вітродвигунів і призначен для підвищення їх потужності У вітроенергетиці широко застосовуються вітродвигуни різних конструкцій Відома вітроенергетична установка (патент №1461 МКПЗ 13-01), яка містить поворотну головку з вггроколесом, перетворювач енергії, нерухому опору, при цьому поворотну головку розміщено на нерухомій опорі і шарнірно з'єднано з нею. Вітроенергетична установка має просту конструкцію і високу надійність. Головним м недоліком є низький коефіцієнт корисної дії, обумовлений тим що, вітровий потік використовується вітроколесом не в повній мірі Найбільш близьким по технічній суті до пропонуємого пристрою є вітродвигун, який містить поворотну головку з вітроколесом, перетворювач енергії, нерухому опору, при цьому поворотну головку розміщено на нерухомій опорі і шарнірно з'єднано з нею, а вісь обертання вітроколеса розміщено горизонтально, споряджено подовжувачами, котрі встановлено між лопатями вітроколеса і його маточиною, при цьому довжина подовжувачів дорівнює від 0,1 до 1,0 довжини лопатей і їх розміщено радіально Також цей вітродвигун споряджено додатковими вітроколесами, а перетворювач енергії виконано у вигляді генераторів і розміщено на подовжувачах, при цьому додаткові вітроколеса закріплені на валах генераторів (заява №2000031794 від ЗО 03.2000р "Вітродвигун", позитивне рішення Укрпатенту від 11 04 2002р ) В основу корисної моделі поставлено задачу більш повного використання енергії вітрового потоку шляхом обладнання подовжувачів, котрі встановлено між лопатями вітроколеса і його маточиною, поверхнею з аеродинамічним профілем, яка аеродинамічно сполучена з лопатею, що дозволяє підвищувати потужність вітродвигунів без застосування нових лопатей більшої вартості Поставлене завдання вирішується тим, що вітродвигун, який містить поворотну головку з вітроколесом, перетворювач енергії, нерухому опору, при цьому поворотну головку розміщено на нерухомій опорі і шарнірно з'єднано з нею, та подовжувачі, котрі встановлено між лопатями вітроколеса і його маточиною, при цьому довжина подовжувачів дорівнює від 0,1 до 1,0 - довжини лопатей і їх розміщено радіально, а вісь обертання вітроколеса розміщено горизонтально, перетворювач енергії виконано у вигляді генераторів і розміщено у головці, та для більш повного використання енергії вітрового потоку подовжувачі містять поверхню з аеродинамічним профілем, яка аеродинамічно сполучена з лопатею Для роз'яснення роботи пропонуємого пристрою опис має креслення на якому зображено його загальний вигляд Пропонуємий вітродвигун включає нерухому опору 3 поворотну головку 1 з вітроколесом, котре виконане у вигляді маточини 2 і лопатей 4, між якими розміщено подовжувачі 5, які містить аеродинамічну поверхню 6 При цьому подовжувачі 5 з о см 2041 закріпленими на них лопатями 4 виконано поворотними Робота пропонуємого вітродвигуна здійснюється наступним чином Під дією вітру лопаті 4 обертаються разом з продовжувачами 5 і маточиною 2 Завдяки застосуванню подовжувачів 5 вітроколесо має більшу ометаєму площину Застосування аеродинамічної поверхні 6 яка аеродинамічно сполучена з лопатею збільшує корисну площину вітроколеса завдяки чому збільшується момент який отримують лопаті від вітрового потоку Також виконання частини продовжувачів у вигляді аеродинамічної поверхні б зменшує їх аеродинамічний опір Особливістю конструкції вітродвигуна є те що аеродинамічна поверхня 6, яка закріплена на подовжувачі 5 досягає комлевого перетину лопаті Це рішення дозволяє більш повно використати енергію вітрового потоку який проходить скрізь в прокол есо Пропонуємий пристрій має переваги перед відомими вггродвигунами, що подовжувачі 5 містять поверхню з аеродинамічним профілем 6, яка аеродинамічно сполучена з лопатею 4 При застосуванні подовжувачів які містять поверхню з аеродинамічним профілем потужність вітродвигуна зменшується менш ніж на 5 % по зрівнянню з повнорозмірною лопатею типу LM але це значно дешевше використання нової лопаті Таким чином, у пропонуємому пристрої забезпечується підвищення потужності вітродвигуна без використання нових лопатей Все це сприяє швидкому впровадженню пропонуємого винаходу і його широкому застосуванню в енергетичній промисловості Фіг. Комп ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет" вул Артема 77 м Київ, 04050, Україна
