Спосіб оцінки ступеня міжнапівкульової асиметрії біоелектричних потенціалів мозку

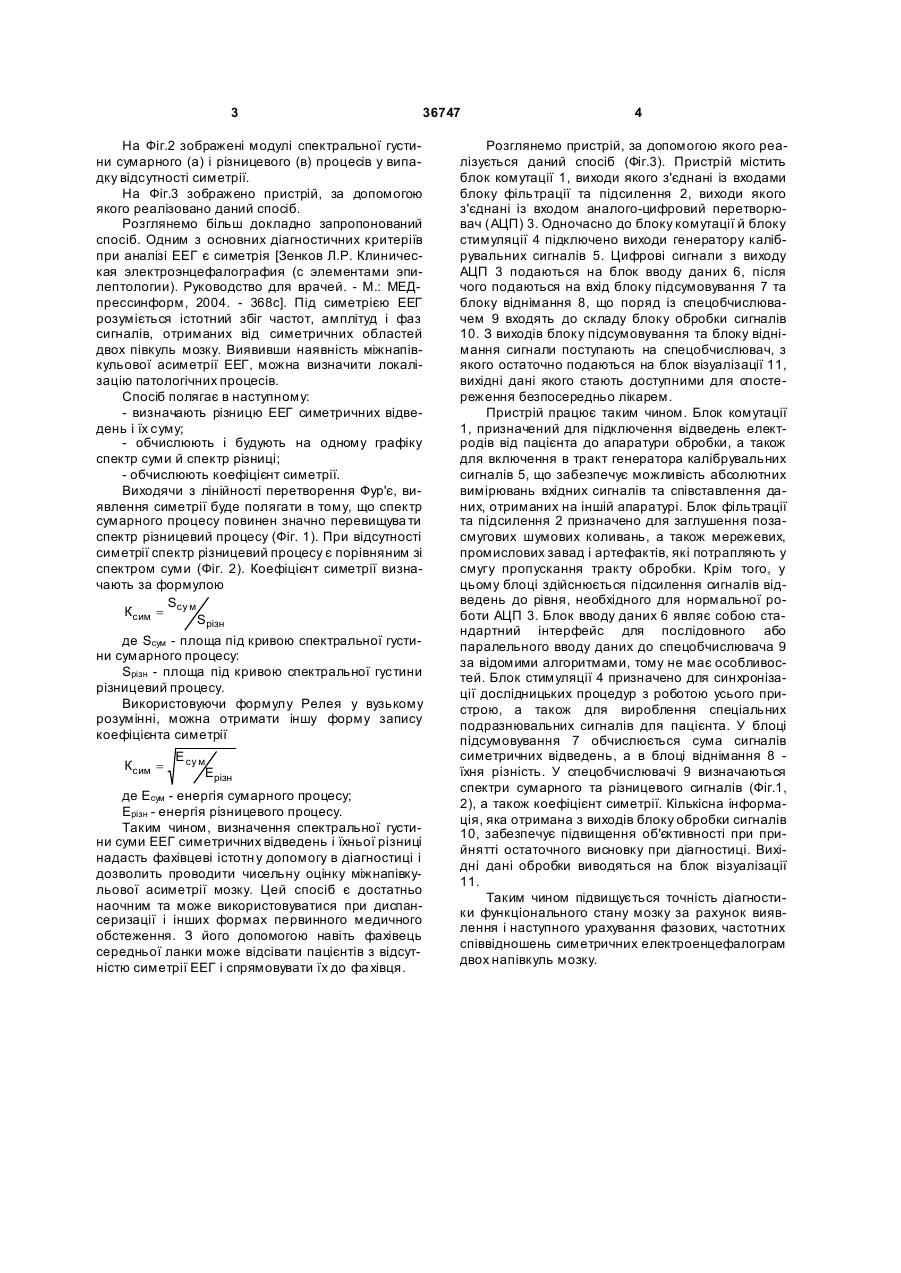

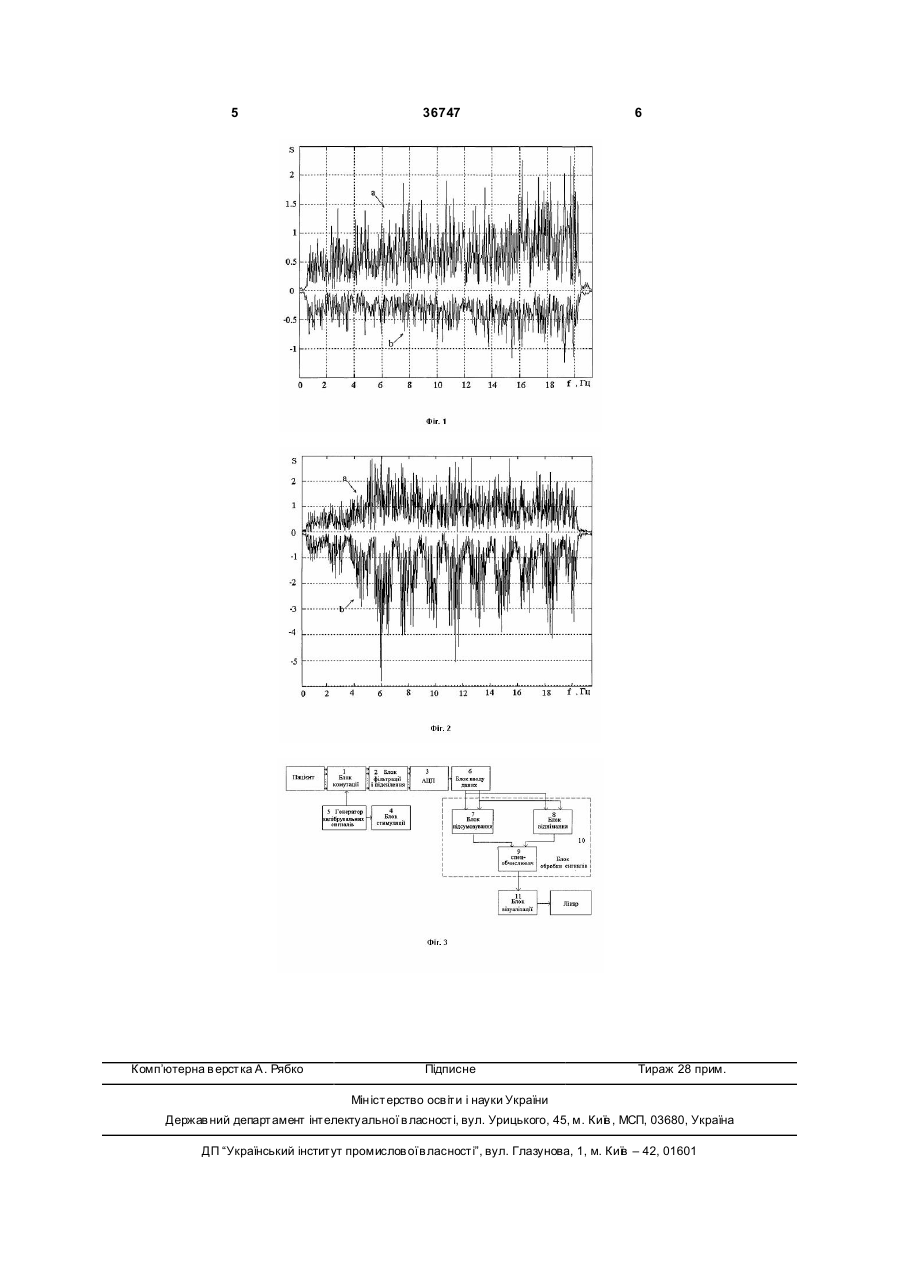

Спосіб оцінки міжнапівкульової асиметрії біоелектричних потенціалів мозку, що включає реєстрацію біопотенціалів, визначення рівня міжнапів 3 36747 На Фіг.2 зображені модулі спектральної густини сумарного (а) і різницевого (в) процесів у випадку відсутності симетрії. На Фіг.3 зображено пристрій, за допомогою якого реалізовано даний спосіб. Розглянемо більш докладно запропонований спосіб. Одним з основних діагностичних критеріїв при аналізі ЕЕГ є симетрія [Зенков Л.Р. Клиническая электроэнцефалография (с элементами эпилептологии). Руководство для врачей. - М.: МЕДпрессинформ, 2004. - 368с]. Під симетрією ЕЕГ розуміється істотний збіг частот, амплітуд і фаз сигналів, отриманих від симетричних областей двох півкуль мозку. Виявивши наявність міжнапівкульової асиметрії ЕЕГ, можна визначити локалізацію патологічних процесів. Спосіб полягає в наступному: - визначають різницю ЕЕГ симетричних відведень і їх суму; - обчислюють і будують на одному графіку спектр суми й спектр різниці; - обчислюють коефіцієнт симетрії. Виходячи з лінійності перетворення Фур'є, виявлення симетрії буде полягати в тому, що спектр сумарного процесу повинен значно перевищува ти спектр різницевий процесу (Фіг. 1). При відсутності симетрії спектр різницевий процесу є порівняним зі спектром суми (Фіг. 2). Коефіцієнт симетрії визначають за формулою S Ксим = су м Sрізн де Scyм - площа під кривою спектральної густини сумарного процесу: Sрізн - площа під кривою спектральної густини різницевий процесу. Використовуючи формулу Релея у вузькому розумінні, можна отримати іншу форму запису коефіцієнта симетрії Ксим = E су м Eрізн де Есум - енергія сумарного процесу; Ерізн - енергія різницевого процесу. Таким чином, визначення спектральної густини суми ЕЕГ симетричних відведень і їхньої різниці надасть фахівцеві істотн у допомогу в діагностиці і дозволить проводити чисельну оцінку міжнапівкульової асиметрії мозку. Цей спосіб є достатньо наочним та може використовуватися при диспансеризації і інших формах первинного медичного обстеження. З його допомогою навіть фахівець середньої ланки може відсівати пацієнтів з відсутністю симетрії ЕЕГ і спрямовувати їх до фа хівця. 4 Розглянемо пристрій, за допомогою якого реалізується даний спосіб (Фіг.3). Пристрій містить блок комутації 1, виходи якого з'єднані із входами блоку фільтрації та підсилення 2, виходи якого з'єднані із входом аналого-цифровий перетворювач (АЦП) 3. Одночасно до блоку комутації й блоку стимуляції 4 підключено виходи генератору калібрувальних сигналів 5. Цифрові сигнали з виходу АЦП 3 подаються на блок вводу даних 6, після чого подаються на вхід блоку підсумовування 7 та блоку віднімання 8, що поряд із спецобчислювачем 9 входять до складу блоку обробки сигналів 10. З виходів блоку підсумовування та блоку віднімання сигнали поступають на спецобчислювач, з якого остаточно подаються на блок візуалізації 11, вихідні дані якого стають доступними для спостереження безпосередньо лікарем. Пристрій працює таким чином. Блок комутації 1, призначений для підключення відведень електродів від пацієнта до апаратури обробки, а також для включення в тракт генератора калібрувальних сигналів 5, що забезпечує можливість абсолютних вимірювань вхідних сигналів та співставлення даних, отриманих на іншій апаратурі. Блок фільтрації та підсилення 2 призначено для заглушення позасмугових шумових коливань, а також мережевих, промислових завад і артефактів, які потрапляють у смугу пропускання тракту обробки. Крім того, у цьому блоці здійснюється підсилення сигналів відведень до рівня, необхідного для нормальної роботи АЦП 3. Блок вводу даних 6 являє собою стандартний інтерфейс для послідовного або паралельного вводу даних до спецобчислювача 9 за відомими алгоритмами, тому не має особливостей. Блок стимуляції 4 призначено для синхронізації дослідницьких процедур з роботою усього пристрою, а також для вироблення спеціальних подразнювальних сигналів для пацієнта. У блоці підсумовування 7 обчислюється сума сигналів симетричних відведень, а в блоці віднімання 8 їхня різність. У спецобчислювачі 9 визначаються спектри сумарного та різницевого сигналів (Фіг.1, 2), а також коефіцієнт симетрії. Кількісна інформація, яка отримана з виходів блоку обробки сигналів 10, забезпечує підвищення об'єктивності при прийнятті остаточного висновку при діагностиці. Вихідні дані обробки виводяться на блок візуалізації 11. Таким чином підвищується точність діагностики функціонального стану мозку за рахунок виявлення і наступного урахування фазових, частотних співвідношень симетричних електроенцефалограм двох напівкуль мозку. 5 Комп’ютерна в ерстка А. Рябко 36747 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
