Клин в’язальної машини

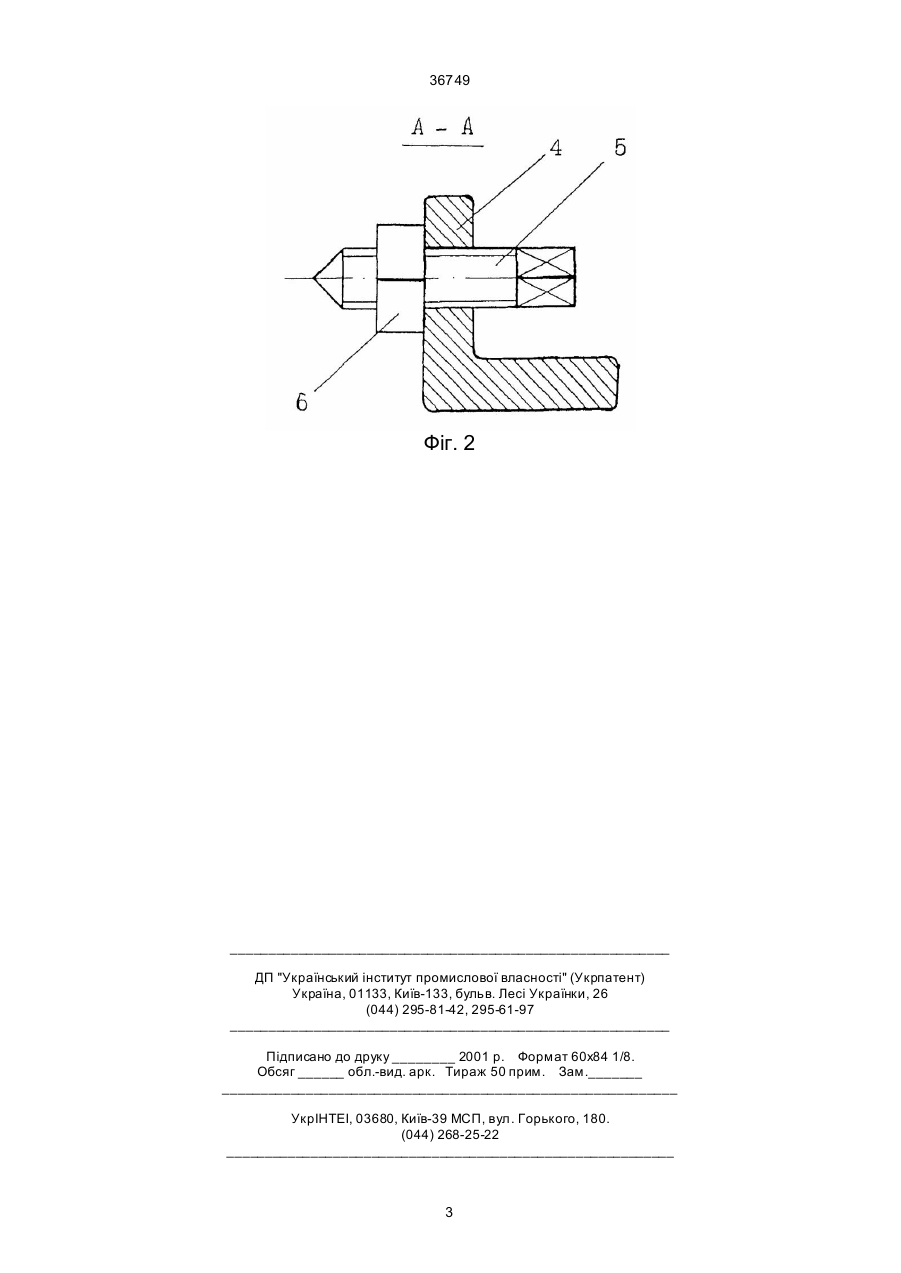

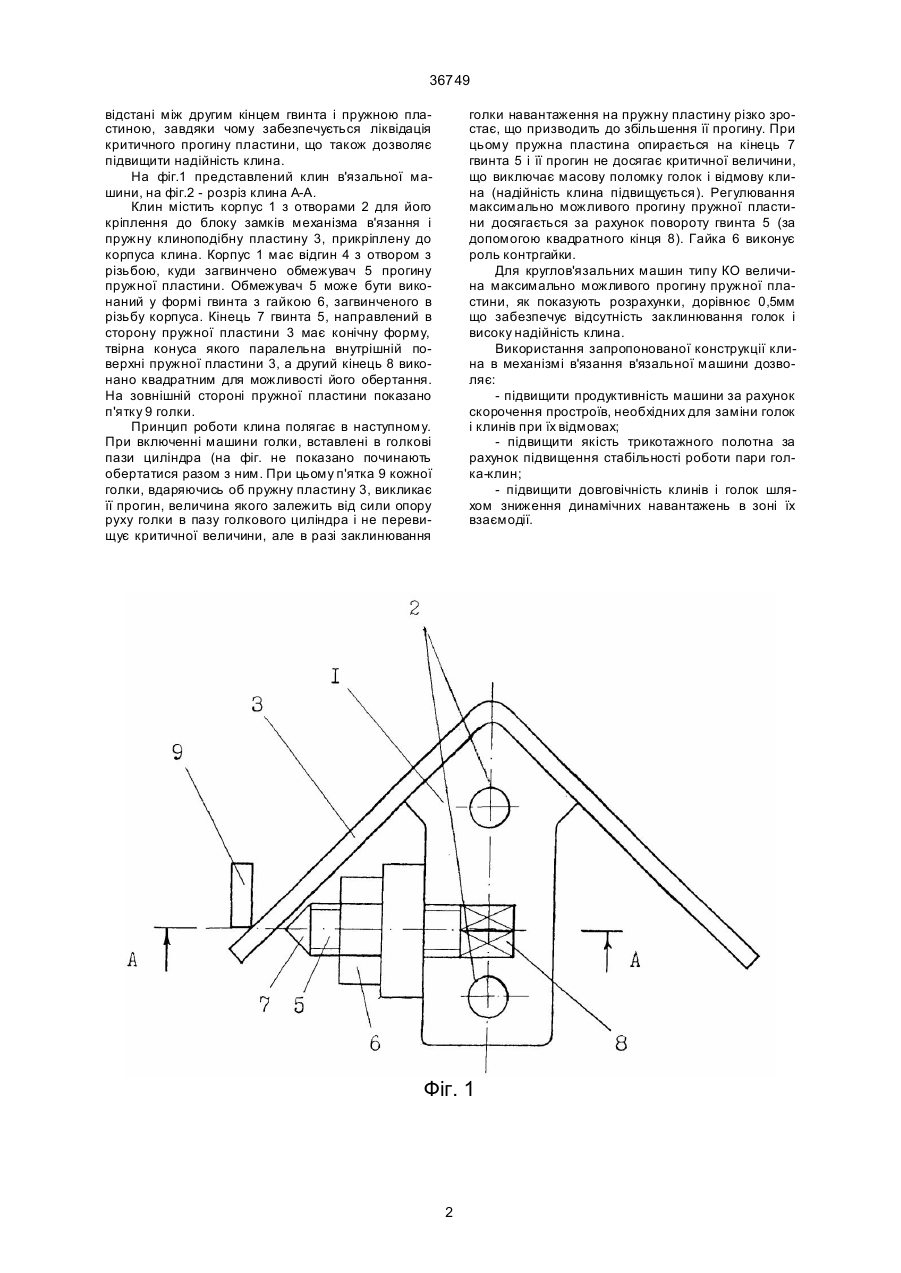

1. Клин в'язальної машини, що містить корпус і клиноподібну пружну пластину, прикріплену до 36749 відстані між другим кінцем гвинта і пружною пластиною, завдяки чому забезпечується ліквідація критичного прогину пластини, що також дозволяє підвищити надійність клина. На фіг.1 представлений клин в'язальної машини, на фіг.2 - розріз клина А-А. Клин містить корпус 1 з отворами 2 для його кріплення до блоку замків механізма в'язання і пружну клиноподібну пластину 3, прикріплену до корпуса клина. Корпус 1 має відгин 4 з отвором з різьбою, куди загвинчено обмежувач 5 прогину пружної пластини. Обмежувач 5 може бути виконаний у формі гвинта з гайкою 6, загвинченого в різьбу корпуса. Кінець 7 гвинта 5, направлений в сторону пружної пластини 3 має конічну форму, твірна конуса якого паралельна внутрішній поверхні пружної пластини 3, а другий кінець 8 виконано квадратним для можливості його обертання. На зовнішній стороні пружної пластини показано п'ятку 9 голки. Принцип роботи клина полягає в наступному. При включенні машини голки, вставлені в голкові пази циліндра (на фіг. не показано починають обертатися разом з ним. При цьому п'ятка 9 кожної голки, вдаряючись об пружну пластину 3, викликає її прогин, величина якого залежить від сили опору руху голки в пазу голкового циліндра і не перевищує критичної величини, але в разі заклинювання голки навантаження на пружну пластину різко зростає, що призводить до збільшення її прогину. При цьому пружна пластина опирається на кінець 7 гвинта 5 і її прогин не досягає критичної величини, що виключає масову поломку голок і відмову клина (надійність клина підвищується). Регулювання максимально можливого прогину пружної пластини досягається за рахунок повороту гвинта 5 (за допомогою квадратного кінця 8). Гайка 6 виконує роль контргайки. Для круглов'язальних машин типу КО величина максимально можливого прогину пружної пластини, як показують розрахунки, дорівнює 0,5мм що забезпечує відсутність заклинювання голок і високу надійність клина. Використання запропонованої конструкції клина в механізмі в'язання в'язальної машини дозволяє: - підвищити продуктивність машини за рахунок скорочення простроїв, необхідних для заміни голок і клинів при їх відмовах; - підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка-клин; - підвищити довговічність клинів і голок шляхом зниження динамічних навантажень в зоні їх взаємодії. Фіг. 1 2 36749 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
