Пристрій для дугового зварювання

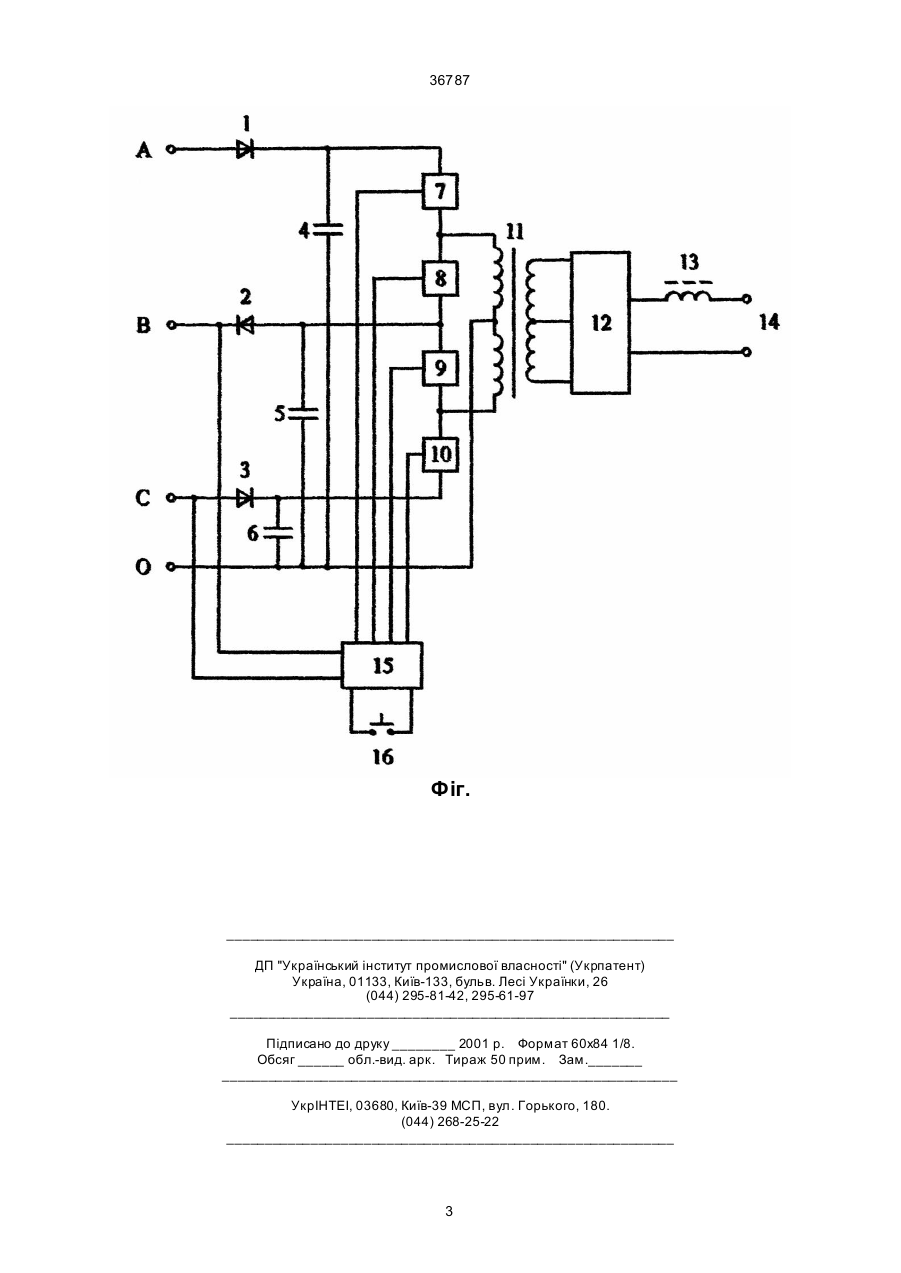

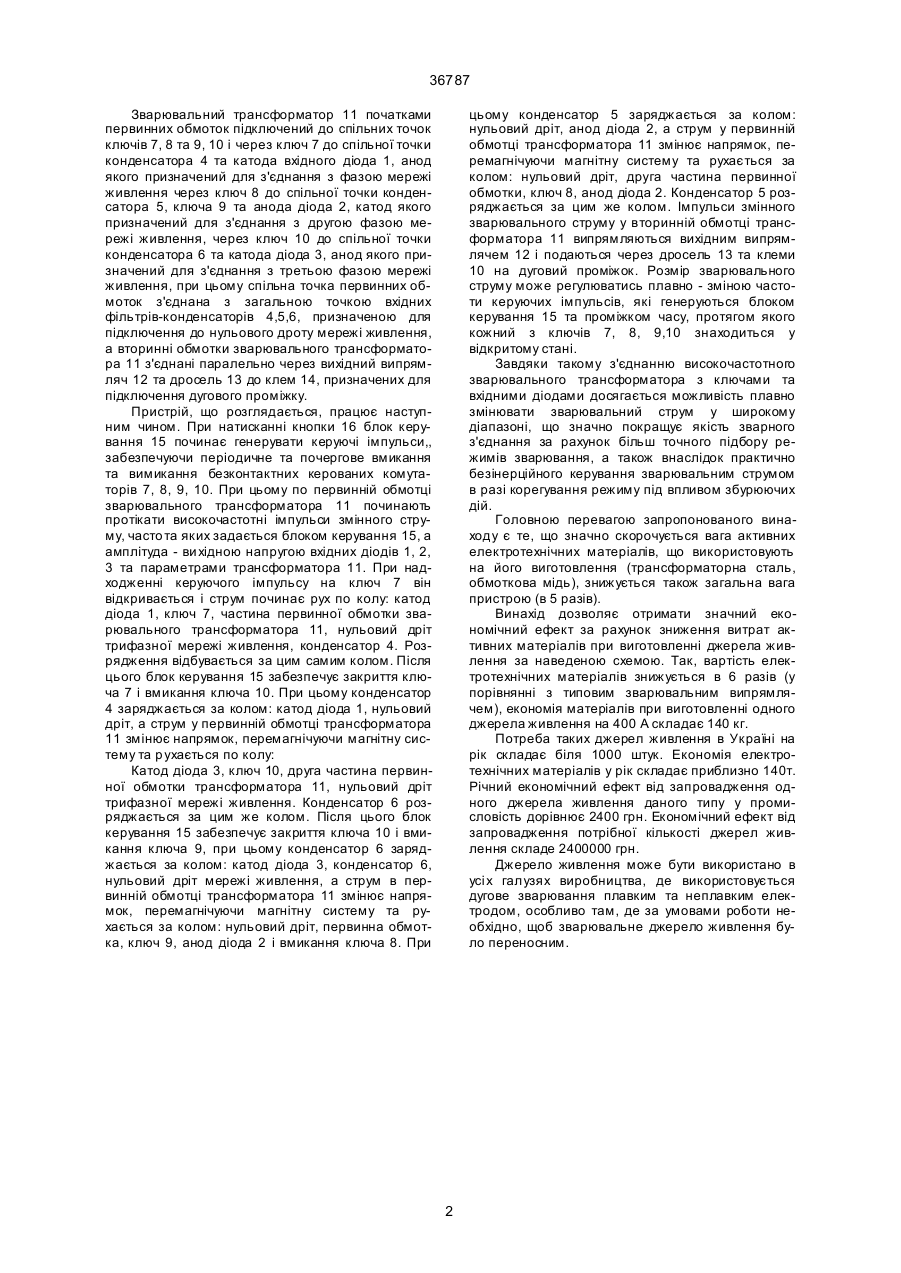

Пристрій для дугового зварювання, що містить вхідні діоди з виходами для підключення безпосередньо до фаз мережі живлення, вхідні фільтри-конденсатори, ключі, зварювальний трансформатор, вихідний випрямляч, дросель, який відрізняється тим, що початки первинних 36787 Зварювальний трансформатор 11 початками первинних обмоток підключений до спільних точок ключів 7, 8 та 9, 10 і через ключ 7 до спільної точки конденсатора 4 та катода вхідного діода 1, анод якого призначений для з'єднання з фазою мережі живлення через ключ 8 до спільної точки конденсатора 5, ключа 9 та анода діода 2, катод якого призначений для з'єднання з другою фазою мережі живлення, через ключ 10 до спільної точки конденсатора 6 та катода діода 3, анод якого призначений для з'єднання з третьою фазою мережі живлення, при цьому спільна точка первинних обмоток з'єднана з загальною точкою вхідних фільтрів-конденсаторів 4,5,6, призначеною для підключення до нульового дроту мережі живлення, а вторинні обмотки зварювального трансформатора 11 з'єднані паралельно через вихідний випрямляч 12 та дросель 13 до клем 14, призначених для підключення дугового проміжку. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 16 блок керування 15 починає генерувати керуючі імпульси,, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих комутаторів 7, 8, 9, 10. При цьому по первинній обмотці зварювального трансформатора 11 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 15, а амплітуда - ви хідною напругою вхідних діодів 1, 2, 3 та параметрами трансформатора 11. При надходженні керуючого імпульсу на ключ 7 він відкривається і струм починає рух по колу: катод діода 1, ключ 7, частина первинної обмотки зварювального трансформатора 11, нульовий дріт трифазної мережі живлення, конденсатор 4. Розрядження відбувається за цим самим колом. Після цього блок керування 15 забезпечує закриття ключа 7 і вмикання ключа 10. При цьому конденсатор 4 заряджається за колом: катод діода 1, нульовий дріт, а струм у первинній обмотці трансформатора 11 змінює напрямок, перемагнічуючи магнітну систему та р ухається по колу: Катод діода 3, ключ 10, друга частина первинної обмотки трансформатора 11, нульовий дріт трифазної мережі живлення. Конденсатор 6 розряджається за цим же колом. Після цього блок керування 15 забезпечує закриття ключа 10 і вмикання ключа 9, при цьому конденсатор 6 заряджається за колом: катод діода 3, конденсатор 6, нульовий дріт мережі живлення, а струм в первинній обмотці трансформатора 11 змінює напрямок, перемагнічуючи магнітну систему та рухається за колом: нульовий дріт, первинна обмотка, ключ 9, анод діода 2 і вмикання ключа 8. При цьому конденсатор 5 заряджається за колом: нульовий дріт, анод діода 2, а струм у первинній обмотці трансформатора 11 змінює напрямок, перемагнічуючи магнітну систему та рухається за колом: нульовий дріт, друга частина первинної обмотки, ключ 8, анод діода 2. Конденсатор 5 розряджається за цим же колом. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 11 випрямляються вихідним випрямлячем 12 і подаються через дросель 13 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 15 та проміжком часу, протягом якого кожний з ключів 7, 8, 9,10 знаходиться у відкритому стані. Завдяки такому з'єднанню високочастотного зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 140 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 140т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2400000 грн. Джерело живлення може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 36787 Фіг. ___________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
