Пристрій для дугового зварювання

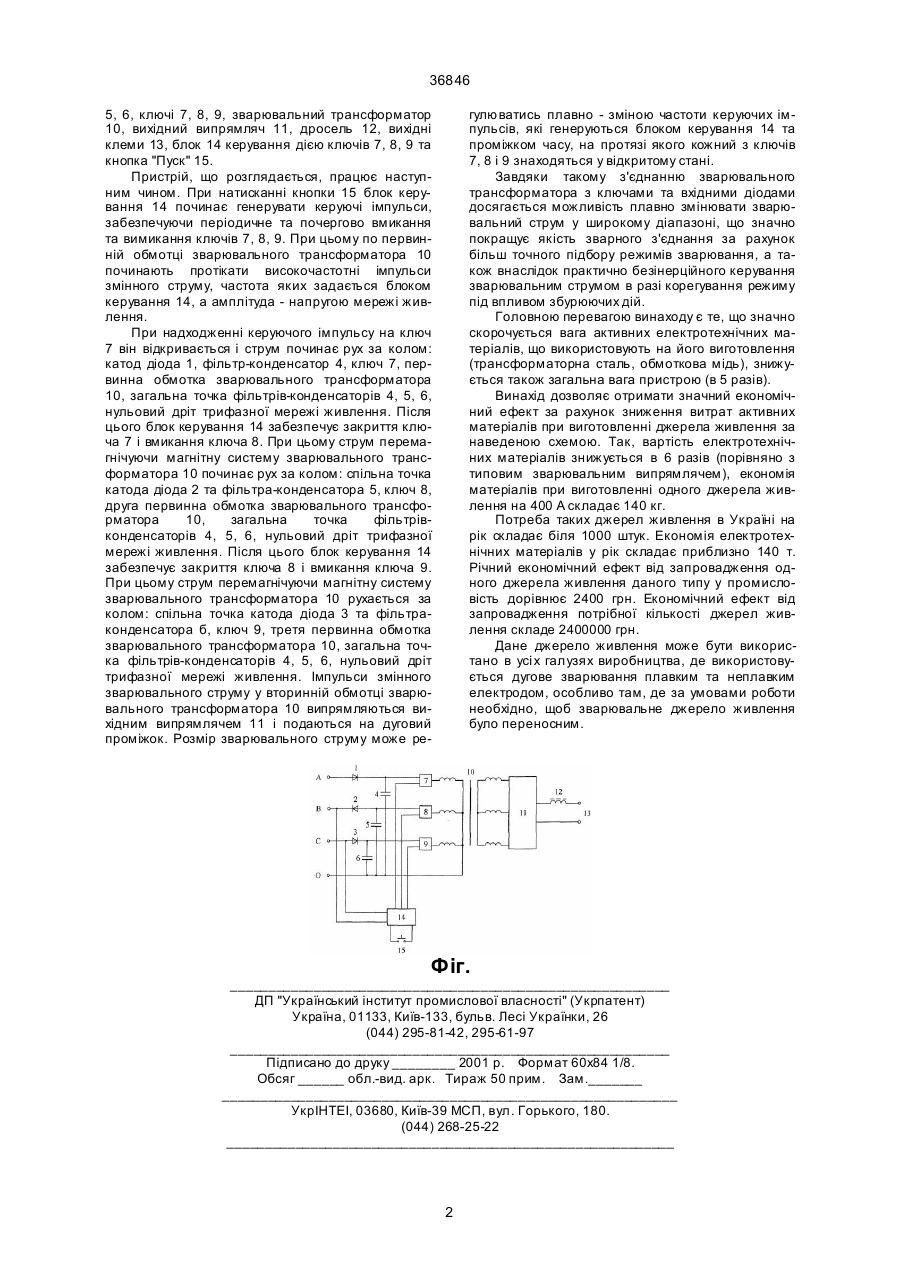

Пристрій для дугового зварювання, що містить вхідні діоди з виходами для підключення безпосередньо до фаз мережі живлення, вхідні фільтри-конденсатори, безконтактні ключі, зварювальний трансформатор, вихідний випрямляч, дросель, клеми який відрізняється тим, що однією 36846 5, 6, ключі 7, 8, 9, зварювальний трансформатор 10, вихідний випрямляч 11, дросель 12, вихідні клеми 13, блок 14 керування дією ключів 7, 8, 9 та кнопка "Пуск" 15. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 15 блок керування 14 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергово вмикання та вимикання ключів 7, 8, 9. При цьому по первинній обмотці зварювального трансформатора 10 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 14, а амплітуда - напругою мережі живлення. При надходженні керуючого імпульсу на ключ 7 він відкривається і струм починає рух за колом: катод діода 1, фільтр-конденсатор 4, ключ 7, первинна обмотка зварювального трансформатора 10, загальна точка фільтрів-конденсаторів 4, 5, 6, нульовий дріт трифазної мережі живлення. Після цього блок керування 14 забезпечує закриття ключа 7 і вмикання ключа 8. При цьому струм перемагнічуючи магнітну систему зварювального трансформатора 10 починає рух за колом: спільна точка катода діода 2 та фільтра-конденсатора 5, ключ 8, друга первинна обмотка зварювального трансформатора 10, загальна точка фільтрівконденсаторів 4, 5, 6, нульовий дріт трифазної мережі живлення. Після цього блок керування 14 забезпечує закриття ключа 8 і вмикання ключа 9. При цьому струм перемагнічуючи магнітну систему зварювального трансформатора 10 рухається за колом: спільна точка катода діода 3 та фільтраконденсатора б, ключ 9, третя первинна обмотка зварювального трансформатора 10, загальна точка фільтрів-конденсаторів 4, 5, 6, нульовий дріт трифазної мережі живлення. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 10 випрямляються вихідним випрямлячем 11 і подаються на дуговий проміжок. Розмір зварювального струму може ре гулюватись плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 14 та проміжком часу, на протязі якого кожний з ключів 7, 8 і 9 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (порівняно з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 140 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 140 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2400000 грн. Дане джерело живлення може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
