Пристрій для вивчення процесу усадки текстильних матеріалів

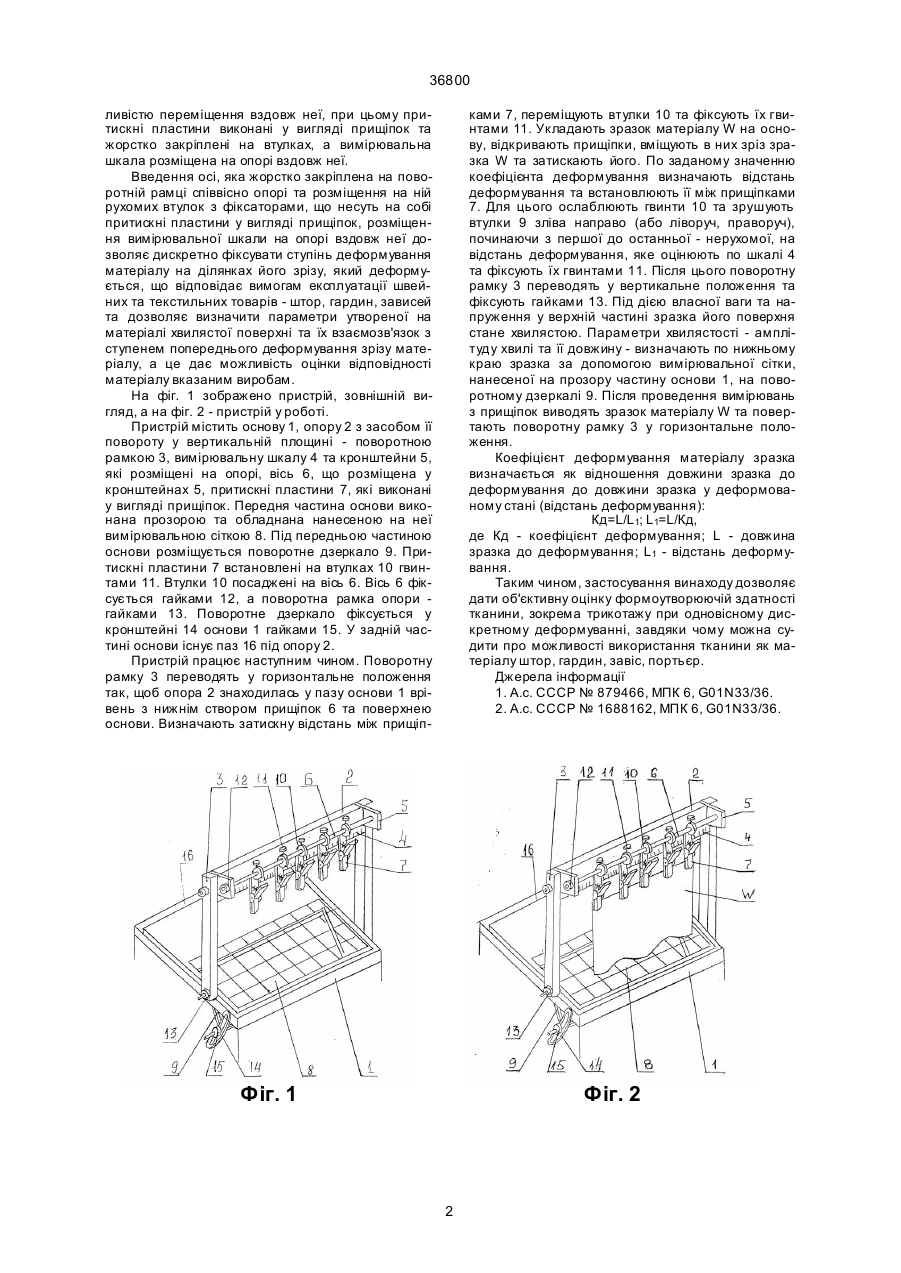

Пристрій для вивчення процесу усадки текстильних матеріалів містить основу, передня час 36800 ливістю переміщення вздовж неї, при цьому притискні пластини виконані у вигляді прищіпок та жорстко закріплені на втулках, а вимірювальна шкала розміщена на опорі вздовж неї. Введення осі, яка жорстко закріплена на поворотній рамці співвісно опорі та розміщення на ній рухомих втулок з фіксаторами, що несуть на собі притискні пластини у вигляді прищіпок, розміщення вимірювальної шкали на опорі вздовж неї дозволяє дискретно фіксувати ступінь деформування матеріалу на ділянках його зрізу, який деформується, що відповідає вимогам експлуатації швейних та текстильних товарів - штор, гардин, зависей та дозволяє визначити параметри утвореної на матеріалі хвилястої поверхні та їх взаємозв'язок з ступенем попереднього деформування зрізу матеріалу, а це дає можливість оцінки відповідності матеріалу вказаним виробам. На фіг. 1 зображено пристрій, зовнішній вигляд, а на фіг. 2 - пристрій у роботі. Пристрій містить основу 1, опору 2 з засобом її повороту у вертикальній площині - поворотною рамкою 3, вимірювальну шкалу 4 та кронштейни 5, які розміщені на опорі, вісь 6, що розміщена у кронштейнах 5, притискні пластини 7, які виконані у вигляді прищіпок. Передня частина основи виконана прозорою та обладнана нанесеною на неї вимірювальною сіткою 8. Під передньою частиною основи розміщується поворотне дзеркало 9. Притискні пластини 7 встановлені на втулках 10 гвинтами 11. Втулки 10 посаджені на вісь 6. Вісь 6 фіксується гайками 12, а поворотна рамка опори гайками 13. Поворотне дзеркало фіксується у кронштейні 14 основи 1 гайками 15. У задній частині основи існує паз 16 під опору 2. Пристрій працює наступним чином. Поворотну рамку 3 переводять у горизонтальне положення так, щоб опора 2 знаходилась у пазу основи 1 врівень з нижнім створом прищіпок 6 та поверхнею основи. Визначають затискну відстань між прищіп ками 7, переміщують втулки 10 та фіксують їх гвинтами 11. Укладають зразок матеріалу W на основу, відкривають прищіпки, вміщують в них зріз зразка W та затискають його. По заданому значенню коефіцієнта деформування визначають відстань деформування та встановлюють її між прищіпками 7. Для цього ослаблюють гвинти 10 та зрушують втулки 9 зліва направо (або ліворуч, праворуч), починаючи з першої до останньої - нерухомої, на відстань деформування, яке оцінюють по шкалі 4 та фіксують їх гвинтами 11. Після цього поворотну рамку 3 переводять у вертикальне положення та фіксують гайками 13. Під дією власної ваги та напруження у верхній частині зразка його поверхня стане хвилястою. Параметри хвилястості - амплітуду хвилі та її довжину - визначають по нижньому краю зразка за допомогою вимірювальної сітки, нанесеної на прозору частину основи 1, на поворотному дзеркалі 9. Після проведення вимірювань з прищіпок виводять зразок матеріалу W та повертають поворотну рамку 3 у горизонтальне положення. Коефіцієнт деформування матеріалу зразка визначається як відношення довжини зразка до деформування до довжини зразка у деформованому стані (відстань деформування): Кд=L/L1; L1=L/Кд, де Кд - коефіцієнт деформування; L - довжина зразка до деформування; L1 - відстань деформування. Таким чином, застосування винаходу дозволяє дати об'єктивну оцінку формоутворюючій здатності тканини, зокрема трикотажу при одновісному дискретному деформуванні, завдяки чому можна судити про можливості використання тканини як матеріалу штор, гардин, завіс, портьєр. Джерела інформації 1. А.с. СССР № 879466, МПК 6, G01N33/36. 2. А.с. СССР № 1688162, МПК 6, G01N33/36. Фіг. 1 Фіг. 2 2 36800 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
