Фільтр для очищення миючого розчину

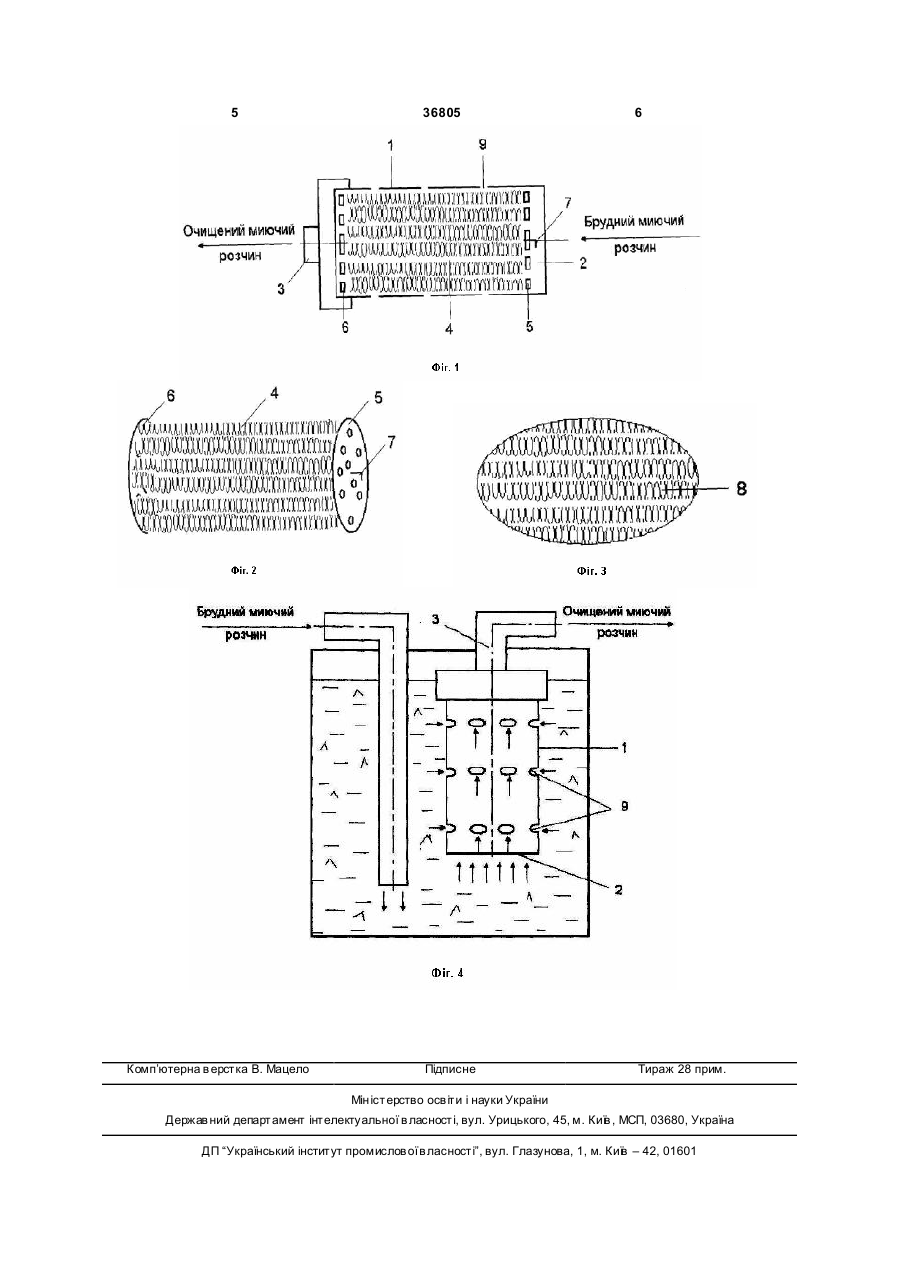

1. Фільтр для очищення миючого розчину, що містить порожнистий корпус з вхідним і вихідним 3 36805 4 поетапного проточного фільтрування миючого на Фіг.2 - фільтрувальна касета, загальний вигляд; розчину забезпечити найякісніше його очищення на Фіг.3 - фільтрувальний елемент, загальний вивід гр убих і тонкодисперсних домішок і таким чигляд; на Фіг.4 - фільтр у складі лінії первинного ном значно підвищити якість процесу очищення оброблення вовни, загальний вигляд. миючого розчину, тим самим скоротити тривалість Фільтр для очищення миючого розчину містить та підвищити ефективність всього процесу очипорожнистий корпус 1 з вхідним 2 і вихідним 3 щення миючого розчину. отворами та фільтрувальну касету 4. ФільтруваПоставлена задача вирішується за рахунок тольна касета 4 виконана у вигляді двох, паралельго, що в фільтрі для очищення миючого розчину, но розміщених перфорованих перегородок 5 і 6, який містить порожнистий корпус з вхідним і вихідякі з'єднані між собою віссю 7. Між перфорованиним отворами та фільтрувальну касету, згідно коми перегородками 5 і 6 розташований блок фільтрисної моделі, фільтрувальна касета виконана у рувальних елементів, виконаних у вигляді сітчасвигляді двох, паралельно розміщених і з'єднаних тих млинців 8. Перфорована перегородка 5 між собою віссю перфорованих перегородок, між розміщена у вхідному отворі 2. Перфорована пеякими розташований блок фільтрувальних елемерегородка 6 розміщена перед вихідним отвором 3. нтів, виконаних у вигляді сітчастих млинців, одна з Порожнистий корпус 1 по периметру має перепусперфорованих перегородок розміщена у вхідному кні отвори 9. отворі, а друга-перед вихідним отвором порожнисФільтр працює таким чином. того корпусу, який по периметру має перепускні Фільтр в зібраному вигляді встановлюється в отвори. лініях очищення миючого розчину при первинному Виконання фільтрувальної касети у вигляді обробленні вовни (Фіг.4). двох, паралельно розміщених і з'єднаних між соВідпрацьований миючий розчин після промибою віссю перфорованих перегородок та розташування вовни направляється за замкнутим циклом вання між ними блока, фільтрувальних елементів через проточний фільтр на повторне застосувандозволяє за рахунок раціонального компактного ня. При цьому відпрацьований миючий розчин поєднання в одній конструкції комбінованого поочищається фільтром комбіновано в декілька етаетапного проточного фільтрування миючого розпів. чину забезпечити найякісніше його очищення від На першому етапі грубого очищення миючий груби х і тонкодисперсних домішок і таким чином розчин проходить через вхідний отвір 2 та перепузначно підвищити якість процесу очищення миюскні отвори 9 певного діаметра всередину фільтра чого розчину, тим самим скоротити тривалість та до фільтрувальної касети 4 (Фіг.1). Фільтрувальна підвищити ефективність всього процесу очищення касета 4 (Фіг.2), яка містить дві паралельно розмімиючого розчину. щені перфоровані перегородки 5 і 6, з'єднані між Виконання блока фільтрувальних елементів у собою віссю 7, встановлена всередині порожнисвигляді сітчастих млинців дозволяє за рахунок того корпусу 1. пористої хаотично переплетеної структури застоОчищення миючого розчину на цьому етапі сованих фільтрувальних елементів забезпечити здійснюється шляхом проходження його через найякісніше очищення миючого розчину від тонкоперепускні отвори 9 певного діаметра порожнистодисперсних домішок і січки вовни і таким чином го корпусу 1 і перфорованої перегородки 5 встанозначно підвищити якість процесу очищення миювленої у вхідному отворі 2 порожнистого корпусу 1. чого розчину, тим самим скоротити тривалість та На цьому етапі очищення з відпрацьованого миюпідвищити ефективність всього процесу очищення чого розчину видаляються грубі механічні домішки. миючого розчину. Частково очищений миючий розчин надходить до Розміщення однієї з перфорованих перегоронаступного етапу очищення. док у вхідному отворі, а другої перед вихідним На другому етапі очищення миючого розчину отвором порожнистого корпусу дозволяє за рахуздійснюється при проходженні його через блок нок раціонального розміщення перегородок з фільтрувальних елементів, виконаних у вигляді отворами різних діаметрів на вході та ви ході з фісітчастих млинців 8 (Фіг.3). На цьому етапі очильтра організувати направлене поетапне проточне щення з часткового очищеного миючого розчину очищення миючого розчину від грубих механічних видаляються тонко дисперсні домішки, а також домішок і таким чином значно підвищити якість січка вовни. процесу очищення миючого розчину, тим самим Очищений миючий розчин через перепускні скоротити тривалість та підвищити ефективність певного діаметра отвори перфорованої перегоровсього процесу очищення миючого розчину. дки 6 і вихідний отвір 3 порожнистого корпусу 1 Забезпечення порожнистого корпусу по перинаправляється на повторне застосування в лінях метру перепускними отворами дозволяє інтенсипервинного оброблення вовни. фікувати процес направленого проточного очиПісля кожного циклу замочування, промивання щення миючого розчину від грубих механічних та полоскання вовни фільтр очищається від накодомішок і таким чином значно підвищити якість пичених на ньому та всередині нього грубих мехапроцесу очищення миючого розчину, тим самим нічних і тонкодисперсних домішок. Видалені доміскоротити тривалість та підвищити ефективність шки йдуть на утилізування. всього процесу очищення миючого розчину. Далі процес очищення миючого розчину здійсСуть корисної моделі пояснюється рисунками, нюється в такій же послідовності. де на Фіг.1 зображено фільтр, загальний вигляд; 5 Комп’ютерна в ерстка В. Мацело 36805 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
