Затискач для фіксування шківів клинопасових передач
Номер патенту: 36806
Опубліковано: 10.11.2008
Автори: Чухрай Володимир Євгенович, Стефанович Тетяна Олександрівна
Формула / Реферат
Затискач для фіксування шківів клинопасових передач, що містить важіль, на якому встановлено ексцентрик з віссю кріплення та ручку, який відрізняється тим, що додатково містить скобу, встановлену на важелі, до якої прикріплений віссю кріплення ексцентрик, причому в ексцентрику на відстані від його геометричного центра виконані отвори, паралельні його твірній, та радіальні різьбові отвори, а важіль виконаний зі згином.
Текст

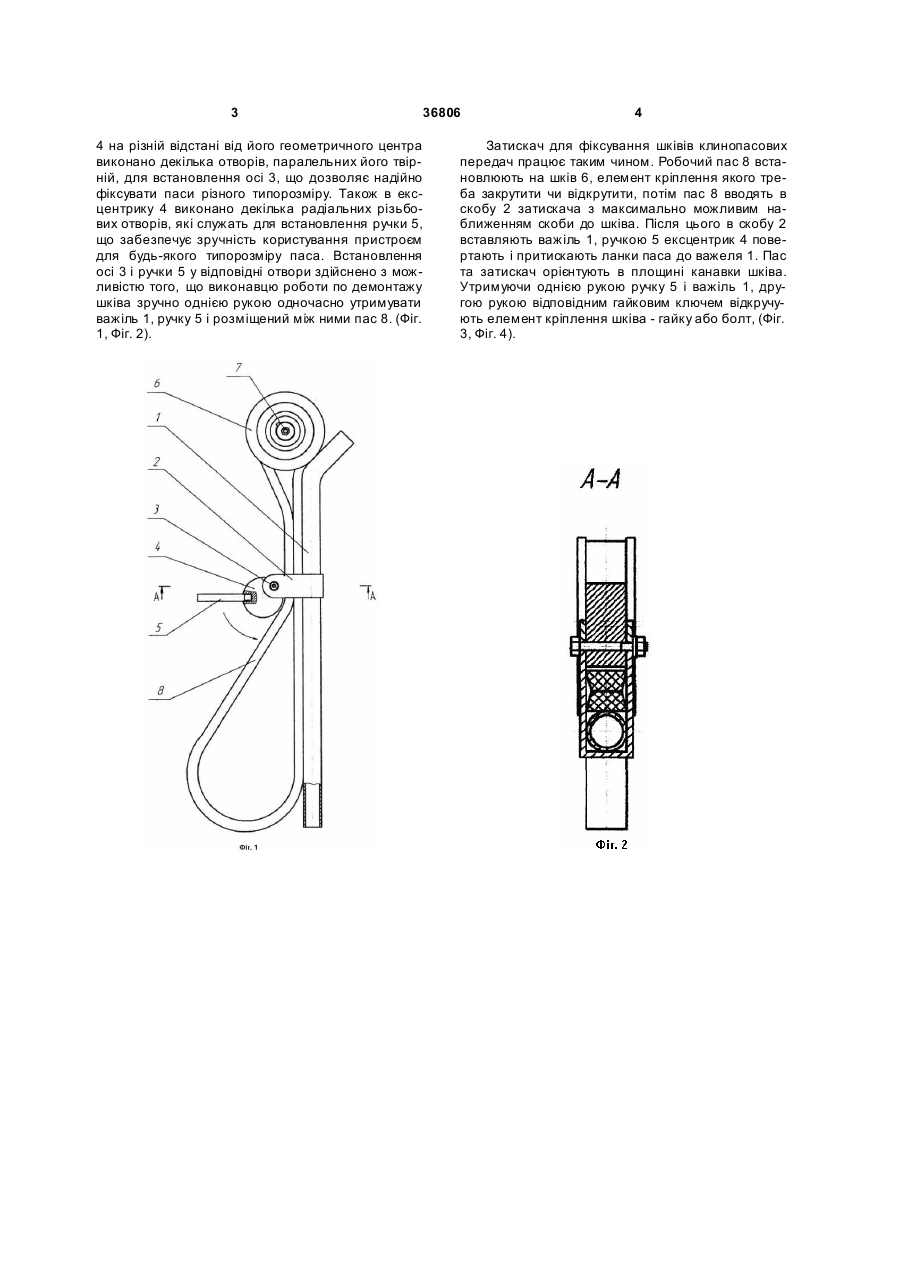

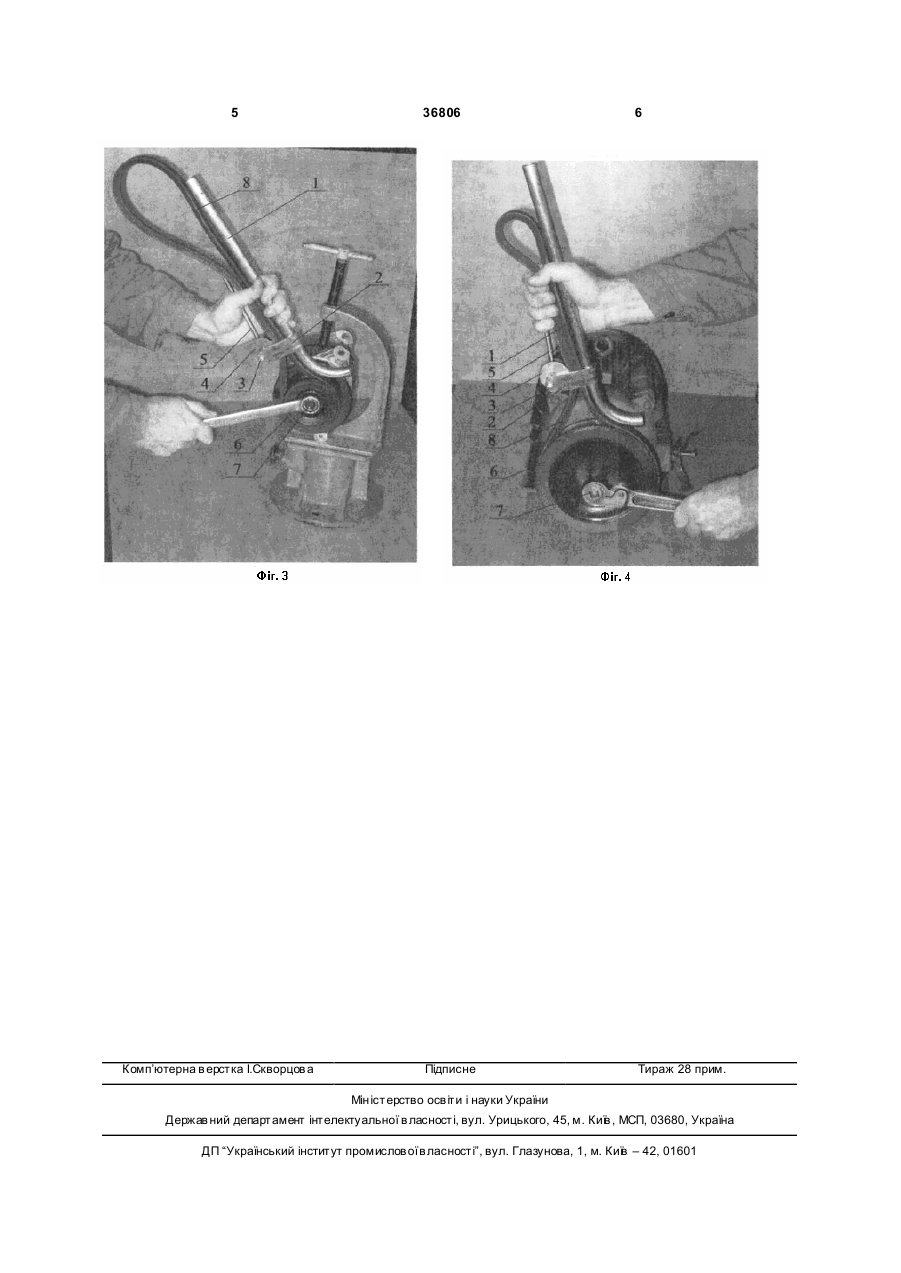

Затискач для фіксування шківів клинопасових передач, що містить важіль, на якому встановлено ексцентрик з віссю кріплення та ручку, який відрізняється тим, що додатково містить скобу, встановлену на важелі, до якої прикріплений віссю кріплення ексцентрик, причому в ексцентрику на відстані від його геометричного центра виконані отвори, паралельні його твірній, та радіальні різьбові отвори, а важіль виконаний зі згином. (19) (21) u200806342 (22) 13.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ЧУХРАЙ ВОЛОДИМИР ЄВГЕНОВИЧ, UA, СТЕФАНОВИЧ ТЕТЯНА ОЛЕКСАНДРІВНА, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A, ЛЬВІВСЬКИЙ НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 36806 4 на різній відстані від його геометричного центра виконано декілька отворів, паралельних його твірній, для встановлення осі 3, що дозволяє надійно фіксувати паси різного типорозміру. Також в ексцентрику 4 виконано декілька радіальних різьбових отворів, які служать для встановлення ручки 5, що забезпечує зручність користування пристроєм для будь-якого типорозміру паса. Встановлення осі 3 і ручки 5 у відповідні отвори здійснено з можливістю того, що виконавцю роботи по демонтажу шківа зручно однією рукою одночасно утримувати важіль 1, ручку 5 і розміщений між ними пас 8. (Фіг. 1, Фіг. 2). 4 Затискач для фіксування шківів клинопасових передач працює таким чином. Робочий пас 8 встановлюють на шків 6, елемент кріплення якого треба закрутити чи відкрутити, потім пас 8 вводять в скобу 2 затискача з максимально можливим наближенням скоби до шківа. Після цього в скобу 2 вставляють важіль 1, ручкою 5 ексцентрик 4 повертають і притискають ланки паса до важеля 1. Пас та затискач орієнтують в площині канавки шківа. Утримуючи однією рукою ручку 5 і важіль 1, другою рукою відповідним гайковим ключем відкручують елемент кріплення шківа - гайку або болт, (Фіг. 3, Фіг. 4). 5 Комп’ютерна в ерстка І.Скворцов а 36806 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClamp for fastening of pulleys of v-belt drives
Автори англійськоюChukhrai Volodymyr Yevhenovych, Stefanovych Tetiana Oleksandrivna
Назва патенту російськоюЗажим для фиксации шкивов клиноременных передач
Автори російськоюЧухрай Владимир Евгеньевич, Стефанович Татьяна Александровна
МПК / Мітки
МПК: B25B 11/00
Мітки: передач, шкивів, клинопасових, затискач, фіксування
