Газовий пальник

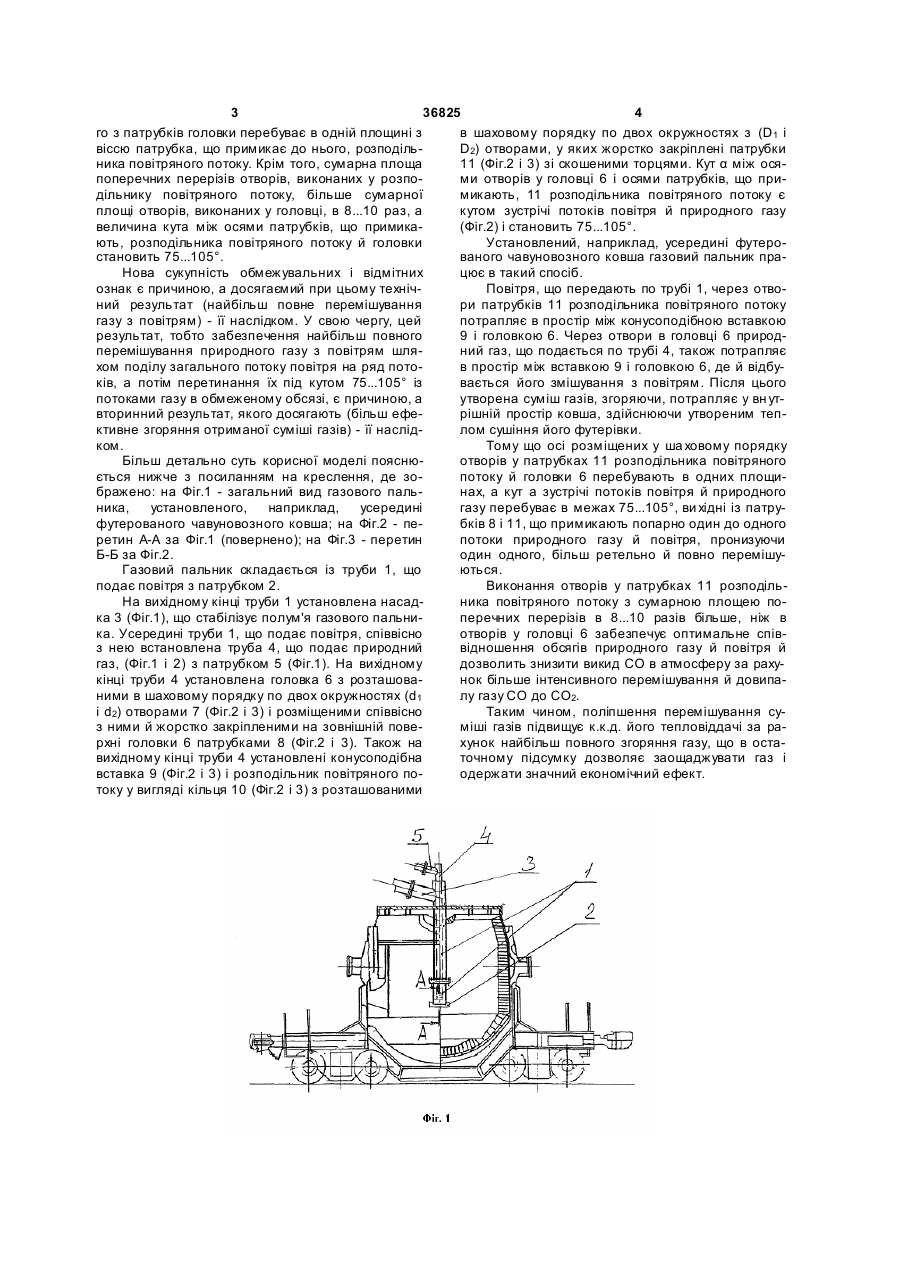

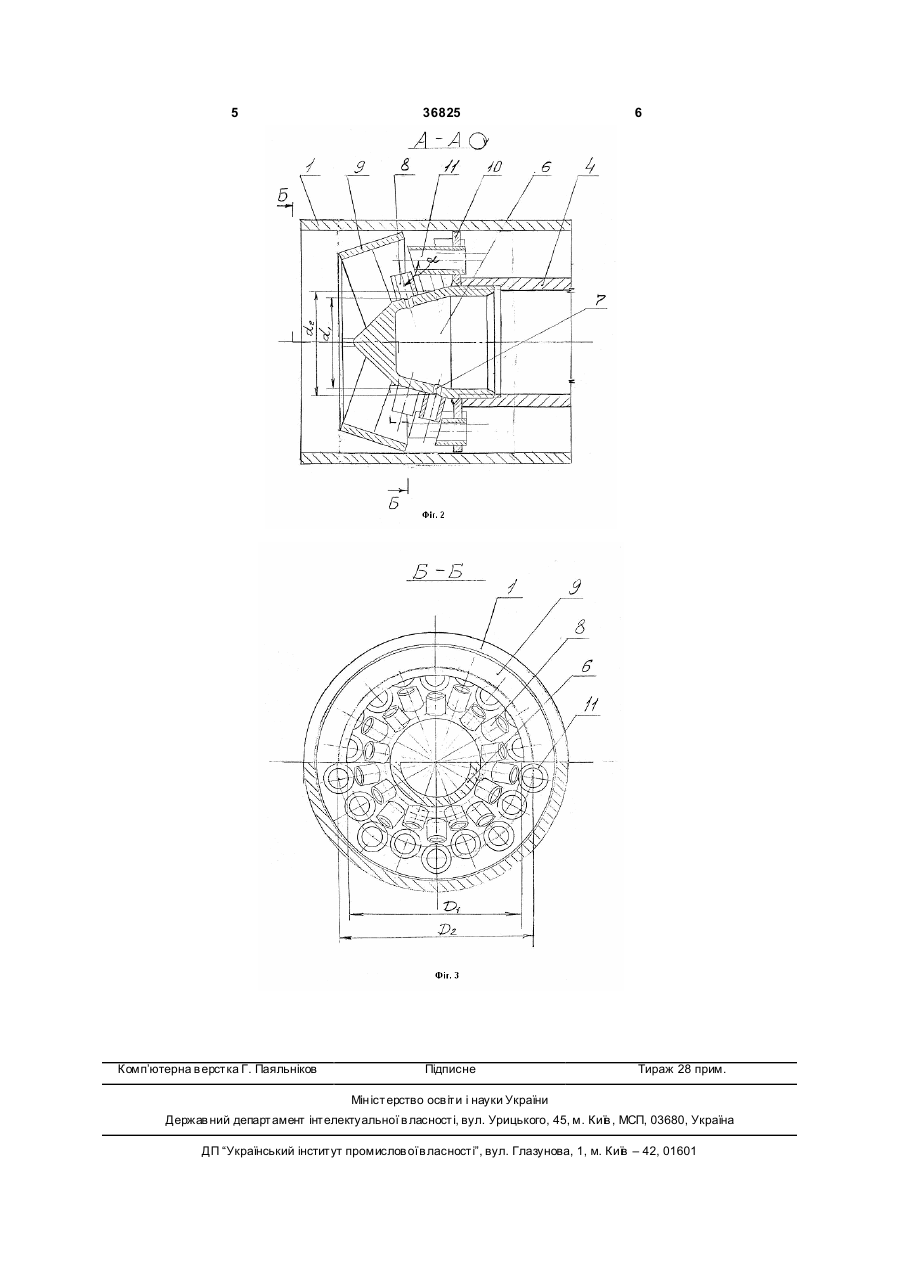

1. Газовий пальник, що містить трубу, що подає повітря, і розташовану усередині неї й співвісну з нею трубу, що подає природний газ, на вихідному кінці якої розміщена головка, на конічній частині якої рівномірно по окружності розташовані отвори для виходу природного газу, який відрізняється тим, що він додатково оснащений розподільником повітряного потоку у вигляді розміщено 3 36825 4 го з патрубків головки перебуває в одній площині з в шаховому порядку по двох окружностях з (D1 і віссю патрубка, що примикає до нього, розподільD2) отворами, у яких жорстко закріплені патрубки ника повітряного потоку. Крім того, сумарна площа 11 (Фіг.2 і 3) зі скошеними торцями. Кут α між осяпоперечних перерізів отворів, виконаних у розпоми отворів у головці 6 і осями патрубків, що придільнику повітряного потоку, більше сумарної микають, 11 розподільника повітряного потоку є площі отворів, виконаних у головці, в 8...10 раз, а кутом зустрічі потоків повітря й природного газу величина кута між осями патрубків, що примика(Фіг.2) і становить 75...105°. ють, розподільника повітряного потоку й головки Установлений, наприклад, усередині футеростановить 75...105°. ваного чавуновозного ковша газовий пальник праНова сукупність обмежувальних і відмітних цює в такий спосіб. ознак є причиною, а досягаємий при цьому технічПовітря, що передають по трубі 1, через отвоний результат (найбільш повне перемішування ри патрубків 11 розподільника повітряного потоку газу з повітрям) - її наслідком. У свою чергу, цей потрапляє в простір між конусоподібною вставкою результат, тобто забезпечення найбільш повного 9 і головкою 6. Через отвори в головці 6 природперемішування природного газу з повітрям шляний газ, що подається по трубі 4, також потрапляє хом поділу загального потоку повітря на ряд потов простір між вставкою 9 і головкою 6, де й відбуків, а потім перетинання їх під кутом 75...105° із вається його змішування з повітрям. Після цього потоками газу в обмеженому обсязі, є причиною, а утворена суміш газів, згоряючи, потрапляє у вн утвторинний результат, якого досягають (більш еферішній простір ковша, здійснюючи утвореним тепктивне згоряння отриманої суміші газів) - її наслідлом сушіння його футерівки. ком. Тому що осі розміщених у ша ховому порядку Більш детально суть корисної моделі пояснюотворів у патрубках 11 розподільника повітряного ється нижче з посиланням на креслення, де зопотоку й головки 6 перебувають в одних площибражено: на Фіг.1 - загальний вид газового пальнах, а кут а зустрічі потоків повітря й природного ника, установленого, наприклад, усередині газу перебуває в межах 75...105°, ви хідні із патруфутерованого чавуновозного ковша; на Фіг.2 - пебків 8 і 11, що примикають попарно один до одного ретин А-А за Фіг.1 (повернено); на Фіг.3 - перетин потоки природного газу й повітря, пронизуючи Б-Б за Фіг.2. один одного, більш ретельно й повно перемішуГазовий пальник складається із труби 1, що ються. подає повітря з патрубком 2. Виконання отворів у патрубках 11 розподільНа вихідному кінці труби 1 установлена насадника повітряного потоку з сумарною площею пока 3 (Фіг.1), що стабілізує полум'я газового пальниперечних перерізів в 8...10 разів більше, ніж в ка. Усередині труби 1, що подає повітря, співвісно отворів у головці 6 забезпечує оптимальне співз нею встановлена труба 4, що подає природний відношення обсягів природного газу й повітря й газ, (Фіг.1 і 2) з патрубком 5 (Фіг.1). На вихідному дозволить знизити викид СО в атмосферу за рахукінці труби 4 установлена головка 6 з розташованок більше інтенсивного перемішування й довипаними в шаховому порядку по двох окружностях (d1 лу газу СО до СО2. і d2) отворами 7 (Фіг.2 і 3) і розміщеними співвісно Таким чином, поліпшення перемішування суз ними й жорстко закріпленими на зовнішній повеміші газів підвищує к.к.д. його тепловіддачі за рархні головки 6 патрубками 8 (Фіг.2 і 3). Також на хунок найбільш повного згоряння газу, що в оставихідному кінці труби 4 установлені конусоподібна точному підсумку дозволяє заощаджувати газ і вставка 9 (Фіг.2 і 3) і розподільник повітряного поодержати значний економічний ефект. току у вигляді кільця 10 (Фіг.2 і 3) з розташованими 5 Комп’ютерна в ерстка Г. Паяльніков 36825 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
