Газовий пальник повітронагрівача доменної печі

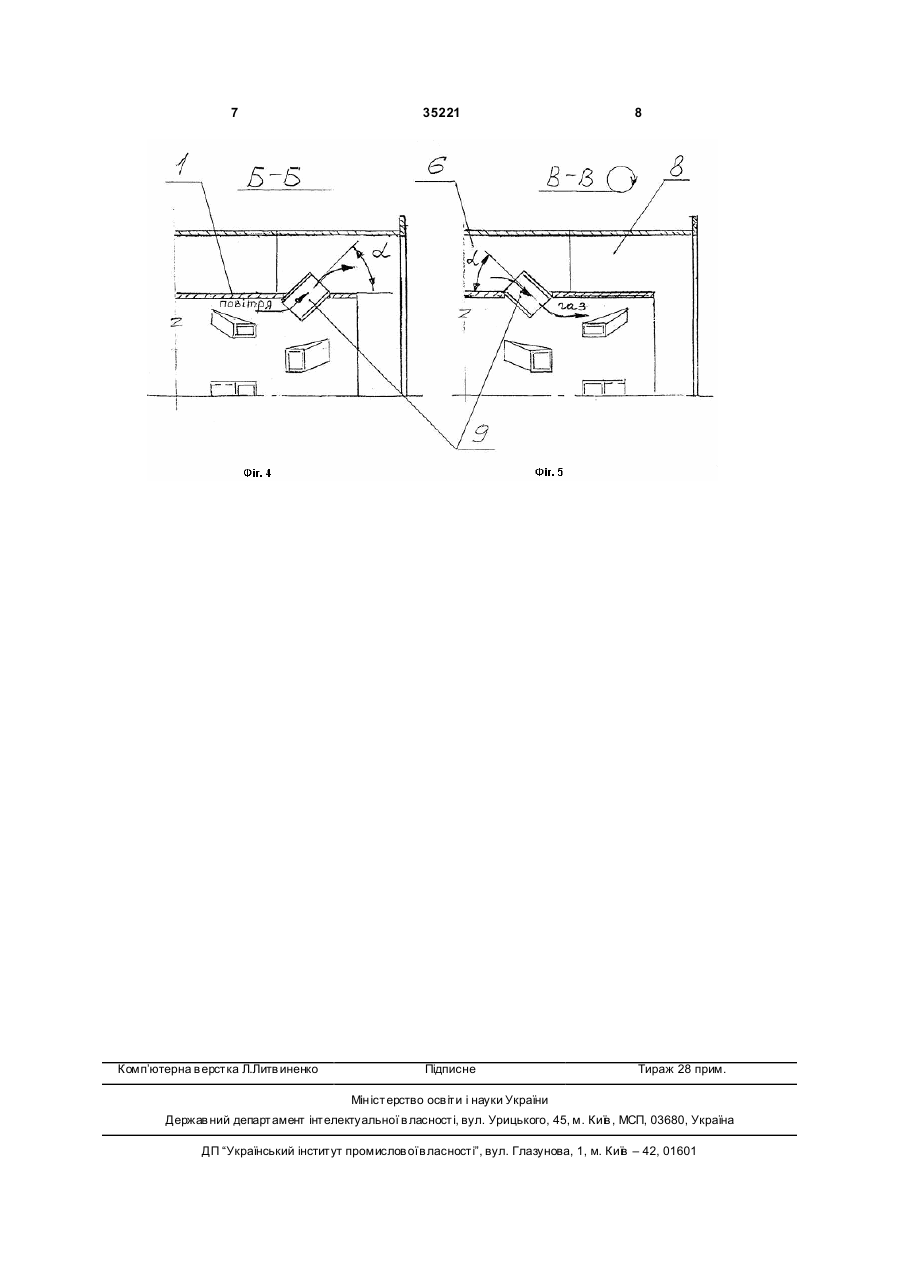

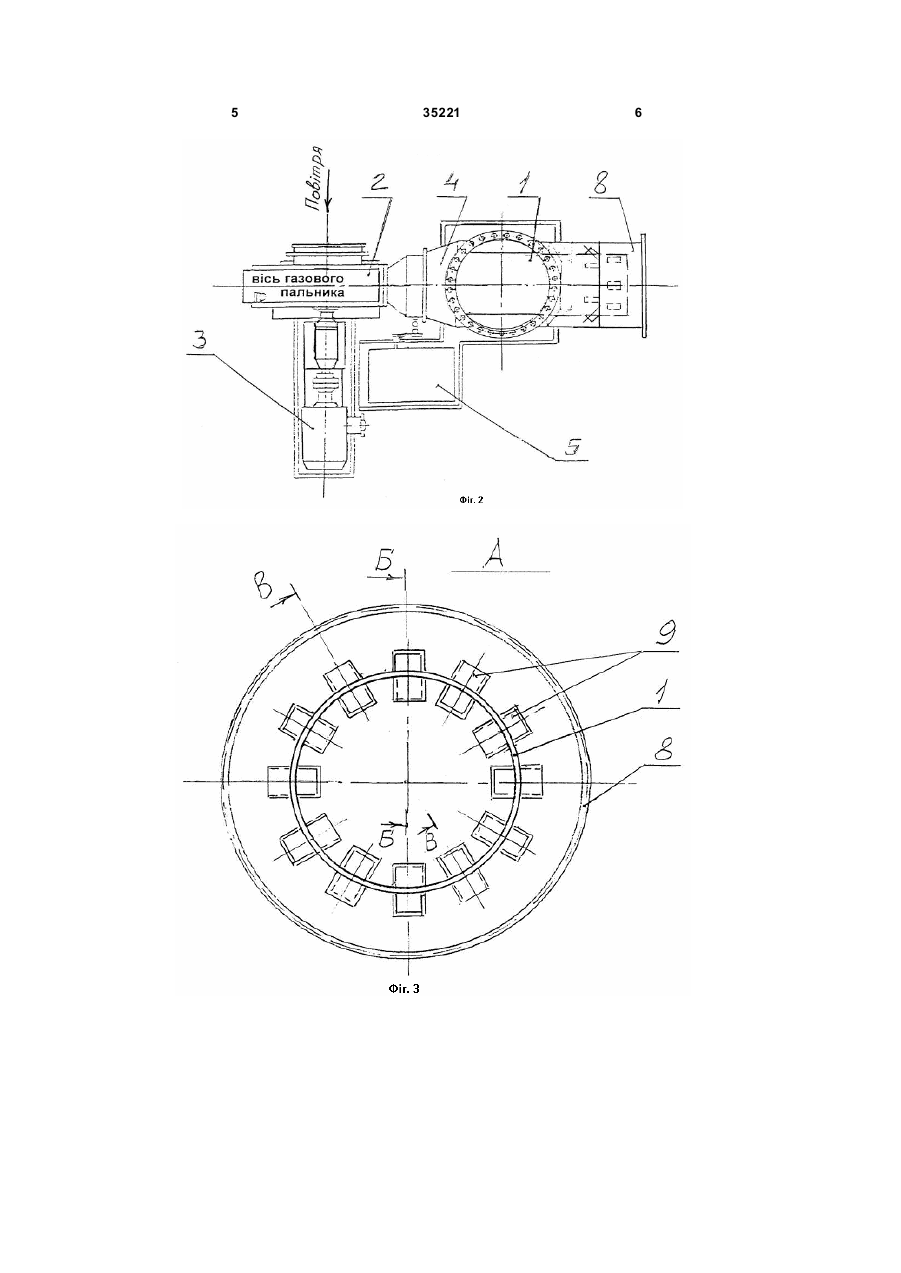

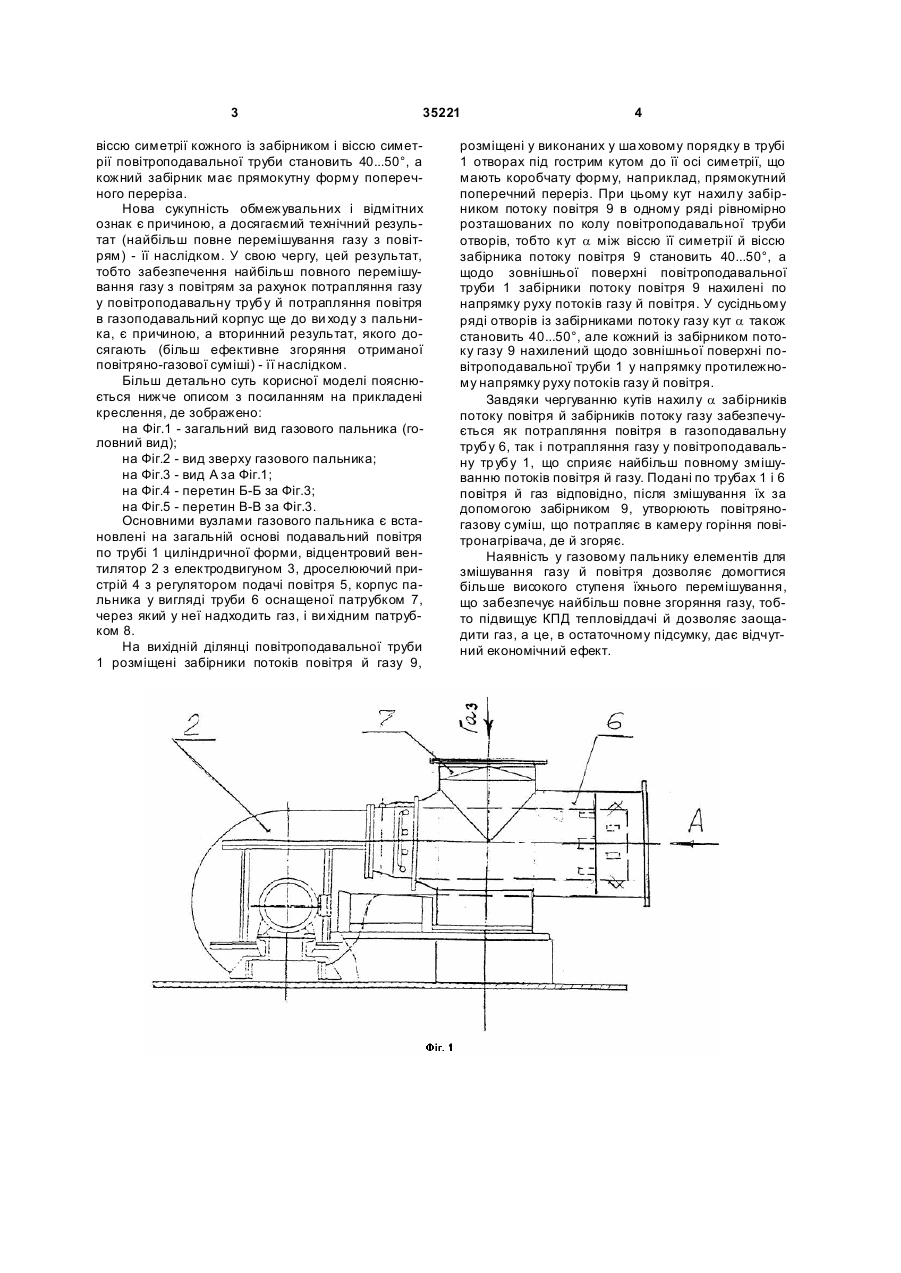

1. Газовий пальник повітронагрівача доменної печі, що містить розташовану всередині її корпусу, по якому подають газ, повітроподавальну трубу циліндричної форми, який відрізняється тим, що повітроподавальна труба оснащена забірниками потоку газу й забірниками потоку повітря коробчастої форми, що встановлені у виконаних в ній 3 35221 віссю симетрії кожного із забірником і віссю симетрії повітроподавальної труби становить 40...50°, а кожний забірник має прямокутну форму поперечного переріза. Нова сукупність обмежувальних і відмітних ознак є причиною, а досягаємий технічний результат (найбільш повне перемішування газу з повітрям) - її наслідком. У свою чергу, цей результат, тобто забезпечення найбільш повного перемішування газу з повітрям за рахунок потрапляння газу у повітроподавальну трубу й потрапляння повітря в газоподавальний корпус ще до ви ходу з пальника, є причиною, а вторинний результат, якого досягають (більш ефективне згоряння отриманої повітряно-газової суміші) - її наслідком. Більш детально суть корисної моделі пояснюється нижче описом з посиланням на прикладені креслення, де зображено: на Фіг.1 - загальний вид газового пальника (головний вид); на Фіг.2 - вид зверху газового пальника; на Фіг.3 - вид А за Фіг.1; на Фіг.4 - перетин Б-Б за Фіг.3; на Фіг.5 - перетин В-В за Фіг.3. Основними вузлами газового пальника є встановлені на загальній основі подавальний повітря по трубі 1 циліндричної форми, відцентровий вентилятор 2 з електродвигуном 3, дроселюючий пристрій 4 з регулятором подачі повітря 5, корпус пальника у вигляді труби 6 оснащеної патрубком 7, через який у неї надходить газ, і ви хідним патрубком 8. На вихідній ділянці повітроподавальної труби 1 розміщені забірники потоків повітря й газу 9, 4 розміщені у виконаних у ша ховому порядку в трубі 1 отворах під гострим кутом до її осі симетрії, що мають коробчату форму, наприклад, прямокутний поперечний переріз. При цьому кут нахилу забірником потоку повітря 9 в одному ряді рівномірно розташованих по колу повітроподавальної труби отворів, тобто к ут a між віссю її симетрії й віссю забірника потоку повітря 9 становить 40...50°, а щодо зовнішньої поверхні повітроподавальної труби 1 забірники потоку повітря 9 нахилені по напрямку руху потоків газу й повітря. У сусідньому ряді отворів із забірниками потоку газу кут a також становить 40...50°, але кожний із забірником потоку газу 9 нахилений щодо зовнішньої поверхні повітроподавальної труби 1 у напрямку протилежному напрямку руху потоків газу й повітря. Завдяки чергуванню кутів нахилу a забірників потоку повітря й забірників потоку газу забезпечується як потрапляння повітря в газоподавальну трубу 6, так і потрапляння газу у повітроподавальну тр убу 1, що сприяє найбільш повному змішуванню потоків повітря й газу. Подані по трубах 1 і 6 повітря й газ відповідно, після змішування їх за допомогою забірником 9, утворюють повітряногазову суміш, що потрапляє в камеру горіння повітронагрівача, де й згоряє. Наявність у газовому пальнику елементів для змішування газу й повітря дозволяє домогтися більше високого ступеня їхнього перемішування, що забезпечує найбільш повне згоряння газу, тобто підвищує КПД тепловіддачі й дозволяє заощадити газ, а це, в остаточному підсумку, дає відчутний економічний ефект. 5 35221 6 7 Комп’ютерна в ерстка Л.Литв иненко 35221 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
