Пристрій для дугового зварювання

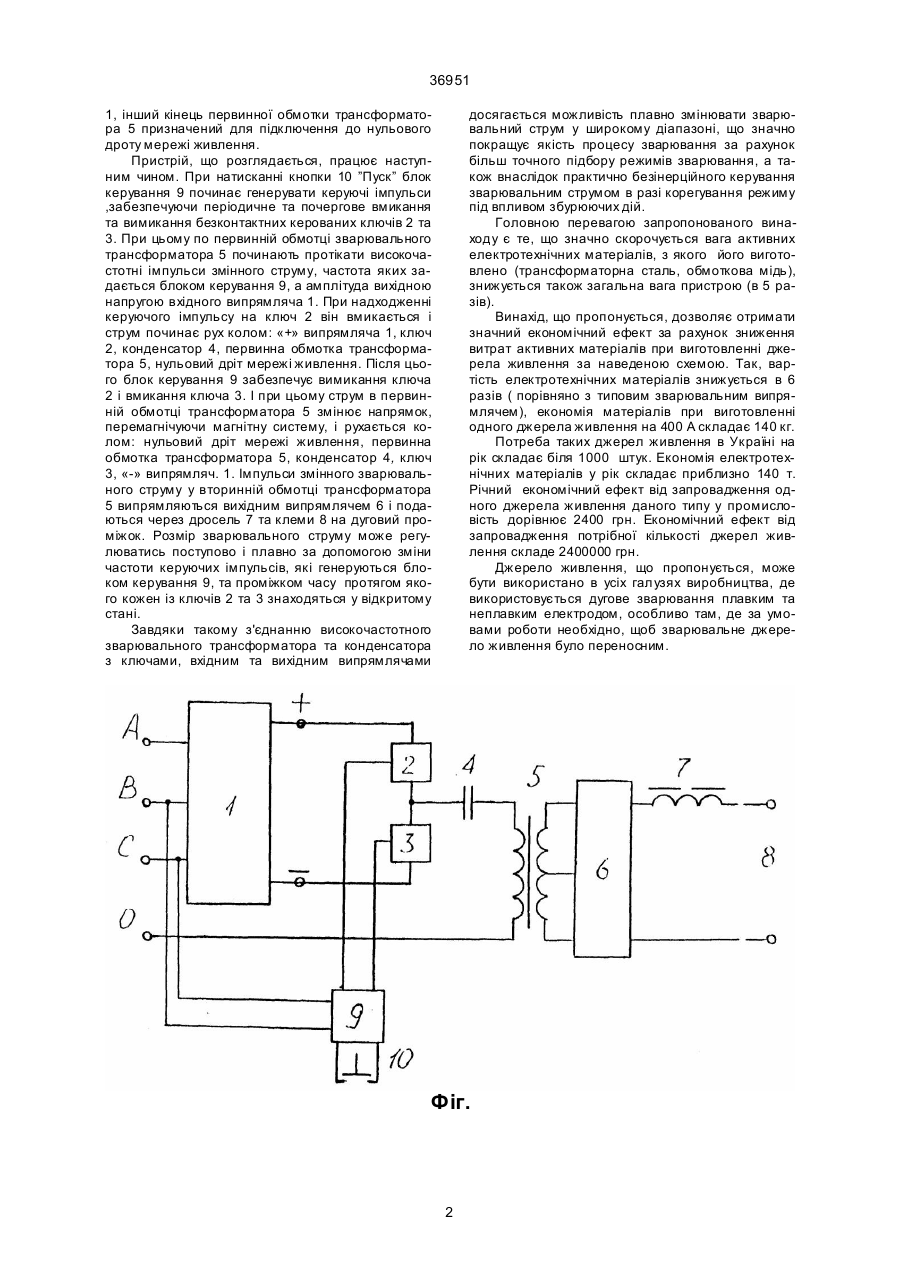

Пристрій для дугового зварювання, що містить вхідний трифазний випрямляч з виходами для підключення до трифазної мережі живлення, 36951 1, інший кінець первинної обмотки трансформатора 5 призначений для підключення до нульового дроту мережі живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 10 ”Пуск” блок керування 9 починає генерувати керуючі імпульси ,забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 2 та 3. При цьому по первинній обмотці зварювального трансформатора 5 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 9, а амплітуда вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 2 він вмикається і струм починає рух колом: «+» випрямляча 1, ключ 2, конденсатор 4, первинна обмотка трансформатора 5, нульовий дріт мережі живлення. Після цього блок керування 9 забезпечує вимикання ключа 2 і вмикання ключа 3. І при цьому струм в первинній обмотці трансформатора 5 змінює напрямок, перемагнічуючи магнітну систему, і рухається колом: нульовий дріт мережі живлення, первинна обмотка трансформатора 5, конденсатор 4, ключ 3, «-» випрямляч. 1. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 5 випрямляються вихідним випрямлячем 6 і подаються через дросель 7 та клеми 8 на дуговий проміжок. Розмір зварювального струму може регулюватись поступово і плавно за допомогою зміни частоти керуючих імпульсів, які генеруються блоком керування 9, та проміжком часу протягом якого кожен із ключів 2 та 3 знаходяться у відкритому стані. Завдяки такому з'єднанню високочастотного зварювального трансформатора та конденсатора з ключами, вхідним та вихідним випрямлячами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість процесу зварювання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, з якого його виготовлено (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів ( порівняно з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 140 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 140 т. Piчний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2400000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. Фіг. 2 36951 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
